BRUKSANVISNING TJD-12000SP-F Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

113."VARNING"-symbolen ovan är ett tecken på att en service- eller underhållsprocedur innebär en säkerhetsrisk och kan orsaka dödsfal eller allvarlig skada om den inte utförs på ett säkert sätt och inc parametrar som anges i denna handbok.

1. Bär alltid ögonskydd när du utför service eller underhåll på fordon Annan säkerhetsutrustning att överväga skulle vara hörselskydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänsten art.

2. Tillåt aldrig någon som inte är bekant med denna produkt att inst använda eller serva denna produkt.

116.Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

1. Veva aldrig domkraften eller koppla ihop släpet utan att hindra slä från att rulla.

2. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

3. Tillåt aldrig någon, inklusive operatören, att placera några kroppsde under släpvagnsdomkraften eller den stödda lasten när domkraften används.

4. Överskrid aldrig lastkapaciteten!

5. Använd aldrig domkraft för att lyfta släpet för service eller däckbyte.

6. Flytta aldrig släpet innan domkraften är helt indragen.

7. Håll barn och åskådare borta från arbetsområdet när du använde verktyget. Låt inte barn hantera domkraften.

8. Använd inte domkraften där det finns risk att orsaka brand eller explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm Domkraften kan skapa gnistor som kan antända brandfarliga vätsko gaser eller damm.

9. För användning på plan, jämn, hård yta som tål last.

10. Använd inte block för ytterligare markfrigång.

11. När du använder fallfoten eller fallbenet, se till att den

medföljande stiftet är helt införd genom båda sidor av innerslanger och fallröret innan du använder domkraften.

1. Om släpvagnsdomkraften har ett fallben, försök aldrig justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast utformad för vertikal rörelse av släpvagnen.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

MODEL AND PARAMETERS

Modell	TJD-12000SP-F
C kapacitet	12000 lbs
Montering B - racket	Direktsvetsning
Vevtyp	Sidovind
Skruv T ravel	12,6 "
Släpp L t ex T rave	6,7 "
Avståndet mellan de tv hålen i D ropbenet	3,35 "
Fotstorlek	8x8,1" (rektangel)
Minsta produkthöjd	27,87" (Total produkthöjd)

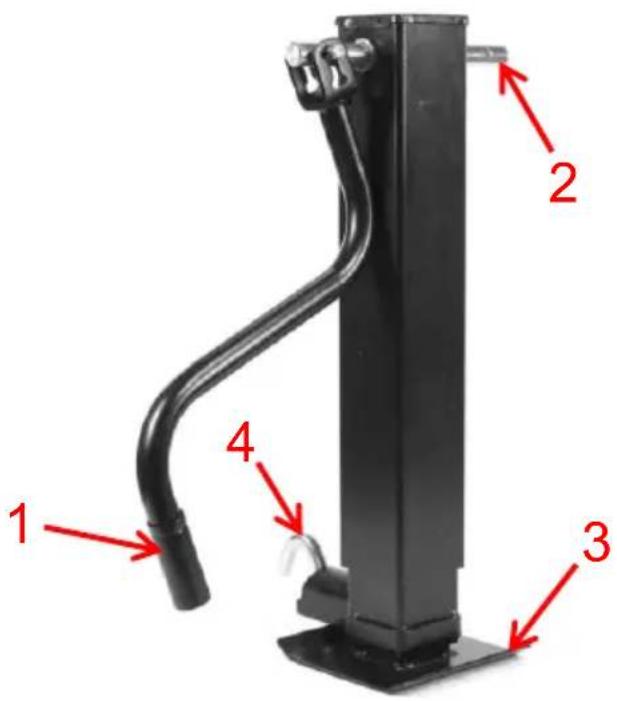

STRUCTURE DIAGRAM

1 2 3 4

29.Hantera
30.Rotationsaxel
31.Fotplatta
32.Stift

COMPONENTS

Inga	Bild	Namn	Ant
1		Jack	1
2		Handvippa (inklusive)	1
3		Användarmanual	1

ASSEMBLY

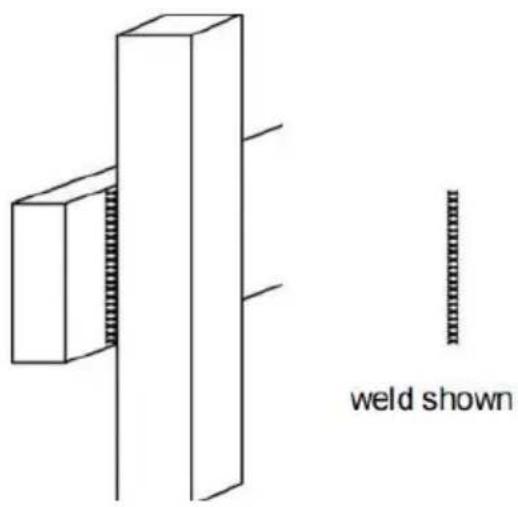

weld shown

1. När du monterar släpvagnsdomkraft är det bäst att ansluta till dragfordonet för att se till att släpet är säkert.
2. Montera domkraft baserat på ritningen som visas. All svetsning må utföras av en auktoriserad svetsare.
3. Placera domkraften på rätt plats för applicering av trailer.
4. Svetsa på domkraftens hela längd där den möter trailerramen med 3/16 " kälsvets.
5. Efter att domkraften är monterad på släpvagnen, fäst handtagsenheten på domkraften med medföljande bultfäste.

Obs: Kontrollera att domkraften inte stör släpvagnens ljuskablar eller kopplingen.

OPERATION

1. WARNING: Sänkben dras in mycket snabbt.

2. Kontrollera att uttaget inte stöder belastning.

3. Om fallbenet är utsträckt bör operatören placera foten på fotplatta att kontrollera återgången av fallbenet.

4. Lossa sänkbensstiftet genom att rotera till det urkopplade läget.
5. Använd foten och flytta försiktigt fallbenet till önskad position.
6. Haka i sänkbensstiftet genom att vrida det till inkopplat läge och önskat justeringshål.
7. Verifiera att fallbensstiftet är helt infört i domkraften genom att kontrollera att det inte finns något spel mellan fallbensstiftet och h Om operatören ser ett spelrum måste han justera fallbenet så att stiftet sitter helt i hålet.
8. Det kan vara nödvändigt att smörja fallbensstiftenheten, enligt beskrivningen i underhållsavsnittet.
9. Om du inte kan fästa stiftet helt, använd inte domkraften.

MAINTENANCE

1. Enstaka rengöring med mild tvål och vatten tillsammans med lätt oljesmörjning av pivotpunkter förlänger toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem c de är böjda eller skadade.
4. Följande procedurer bör utföras minst en gång per år:

Domkraftens inre utväxling och bussningar måste hållas smorda.

Applicera en liten mängd bilfett på den inre växeln genom att ta bort domkraftskåpan. Vrid på domkraftshandtaget för att fördela fettet jämn Om denna produkt används i en marin miljö, spola domkraftsenheten bussningarna med sötvatten och applicera nytt smörjmedel.
