Tipo di prodotto	Martinet per rimorchio da saldare direttamente
Marca	Vevor
Modello	TJD-12000SP-F
Capacità	12.000 libbre (5443 kg)
Tipo di supporto	Saldatura diretta
Tipo di manovella	Manovella laterale
Vite di spostamento	12,6 pollici (320 mm)
Corsa della gamba	6,7 pollici (170 mm)
Interasse dei fori di fissaggio	3,35 pollici (85 mm)
Dimensioni del piede	8 x 8,1 pollici (203 x 206 mm), rettangolare
Materiale	Acciaio
Utilizzo	Movimento verticale dei rimorchi, aggancio
Componenti inclusi	Martinetto, manovella (con bullone/dado/guarnizione), manuale d'uso
Montaggio	Saldatura da un saldatore autorizzato, saldatura d'angolo di 3/16" su tutta la lunghezza
Manutenzione	Pulizia con sapone neutro e acqua, lubrificazione dei perni, ingrassaggio annuale dell'ingranaggio interno
Sicurezza	Non superare la capacità, utilizzare su superficie piana e dura, non sollevare ruote, tenere lontano da persone

Domande frequenti - TJD-12000SP-F Vevor

Qual è la capacità di sollevamento del martinetto Vevor TJD-12000SP-F?

La capacità massima è di 12.000 libbre (circa 5443 kg). Non superare mai questo carico.

Come montare questo martinetto sul mio rimorchio?

Il montaggio richiede una saldatura diretta sul telaio del rimorchio. La saldatura deve essere eseguita da un saldatore autorizzato con una saldatura d'angolo di 3/16" su tutta la lunghezza di contatto. Verificare che il martinetto non interferisca con i cavi elettrici o l'aggancio.

Come usare la gamba di forza regolabile?

Per regolare la gamba, disinnestare il perno ruotandolo, posizionare il piede sulla piastra per controllare il ritorno, spostare la gamba nella posizione desiderata, quindi reinserire il perno verificando che sia completamente inserito senza spazio libero.

Quali sono le precauzioni di sicurezza essenziali?

Utilizzare il martinetto solo su una superficie piana, orizzontale e dura. Non superare mai la capacità. Non posizionare nessuna parte del corpo sotto il martinetto o il carico. Tenere i bambini lontani. Evitare forze laterali eccessive. Non sollevare il rimorchio per cambiare una ruota.

Come mantenere il martinetto Vevor TJD-12000SP-F?

Pulire occasionalmente con sapone neutro e acqua. Lubrificare leggermente i punti di perno con olio. Controllare regolarmente il serraggio delle viti. Prima di ogni utilizzo, ispezionare i tubi per rilevare eventuali deformazioni. Almeno una volta all'anno, ingrassare l'ingranaggio interno con grasso per auto.

Si può usare questo martinetto per sollevare il rimorchio durante il cambio di una gomma?

No. Questo martinetto è progettato solo per il movimento verticale del rimorchio (aggancio/sgancio). Non deve essere usato per sollevare il rimorchio per manutenzione o cambio gomma.

Quali sono i componenti forniti con il martinetto?

La consegna include il martinetto, una manovella (con bullone, dado e guarnizione) e il manuale d'uso.

Il martinetto deve essere lubrificato prima del primo utilizzo?

Si consiglia di verificare la lubrificazione di fabbrica. Se necessario, applicare un leggero strato di olio sui perni. L'ingranaggio interno deve essere ingrassato annualmente, non necessariamente prima del primo utilizzo.

Qual è la dimensione del piede di supporto?

Il piede misura 8 x 8,1 pollici (203 x 206 mm) di forma rettangolare.

Posso usare questo martinetto in un ambiente marino?

Sì, ma è necessaria una manutenzione intensificata: sciacquare tutto il martinetto e le boccole con acqua dolce dopo ogni utilizzo, quindi applicare nuovo lubrificante per evitare la corrosione.

MANUALE UTENTE TJD-12000SP-F Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

1. Il simbolo "ATTENZIONE" sopra riportato indica che una procedura di assistenza o manutenzione comporta un rischio per la sicurezza e può causare morte o lesioni gravi se non eseguita in modo sicuro secondo i parametri stabiliti nel presente manuale.
2. Indossare sempre una protezione per gli occhi quando si esegue un servizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i guanti e, possibilmente, una visiera completa, a seconda della natura del servizio.
3. Non consentire mai a chiunque non abbia familiarità con questo prodotto di installarlo, utilizzarlo o eseguirne la manutenzione.
4. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.
5. Non azionare mai il cric o agganciare il rimorchio senza impedirne lo spostamento.
6. Non esercitare mai forze laterali eccessive sul cric del rimorchio.
7. Non consentire mai a nessuno, compreso l'operatore, di posizionare parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.
8. Non superare mai la capacità di carico!
9. Non utilizzare mai il cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.
10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.
11. Tenere bambini e astanti lontani dall'area di lavoro mentre si utilizza l'utensile. Non consentire ai bambini di maneggiare il martinetto.
12. Non utilizzare il martinetto in luoghi in cui vi sia il rischio di provocare un incendio o un'esplosione; ad esempio, in presenza di liquidi, gas o polvere infiammabili. Il martinetto può creare scintille, che possono incendiare i liquidi, i gas o la polvere infiammabili.
13. Da utilizzare su superfici piane, livellate e dure in grado di sostenere i carichi.
14. Non utilizzare blocchi per aumentare l'altezza libera dal suolo.
15. Quando si utilizza il piede di caduta o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il martinetto.
16. Se il cric del rimorchio è dotato di un piede di sollevamento, non tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

MODELLO E PARAMETRI

Modello	Modello TJD-12000SP-F
Capacità	12000 libbre
Tipo di staffa di	Saldatura diretta
Tipo di manovella	Vento laterale
Vite di viaggio	12,6 "
Viaggio a gambe	6,7 "
La distanza tra i due fori nel drop leg	3,35 "
Misura del piede	8x8,1" (Rettangolo)
Altezza minima del	27,87" (altezza totale del prodotto)

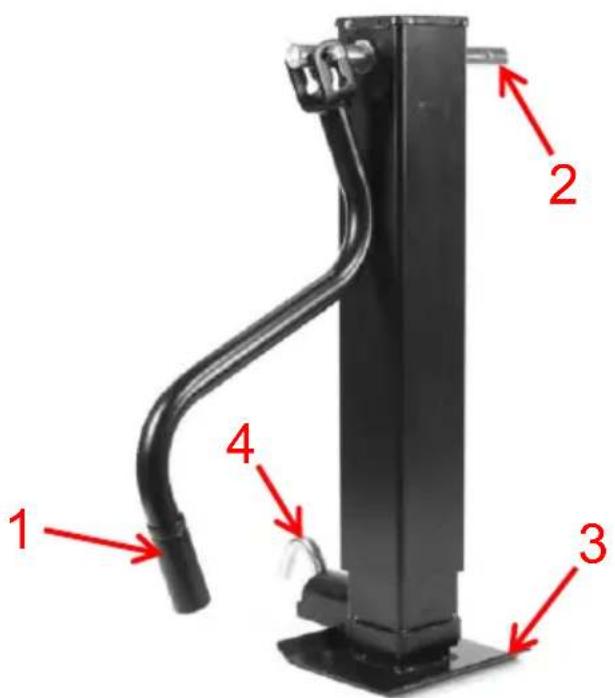

DIAGRAMMA DI STRUTTURA

13. Maniglia 14. Asse di rotazione 15. Piastra del piede 16. Spillo

COMPONENTI

NO.	Immagine	Nome	Qua
1		Jack	1
2		Bilanciere manuale (incluso	1
3		Manuale d'uso	1

ASSEMBLAGGIO

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al veicolo trainante per assicurarsi che il rimorchio sia fissato saldamente.

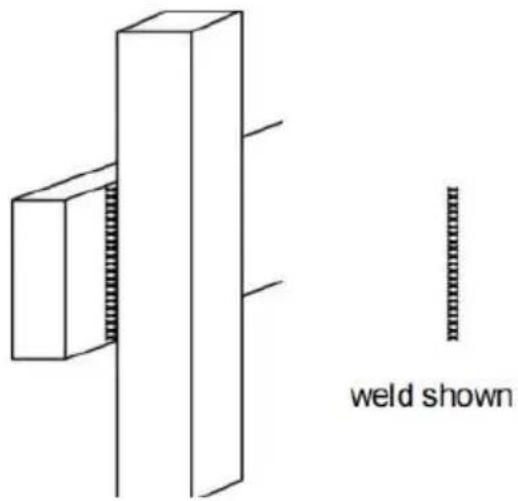

2. Montare il martinetto in base al disegno mostrato. Tutte le saldature devono essere eseguite da un saldatore certificato.
3. Posizionare il cric nella posizione corretta per l'applicazione sul rimorchio.
4. Saldare l'intera lunghezza del martinetto nel punto in cui incontra il telaio del rimorchio con una saldatura a cordone d'angolo da 3/16.
5. Dopo aver montato il cric sul rimorchio, fissare il gruppo maniglia del cric con il bullone di fissaggio in dotazione.

Nota: verificare che il cric non interferisca con i cavi delle luci del rimorchio o con l'accoppiatore.

OPERAZIONE

1. ATTENZIONE: la gamba di caduta si ritrae molto rapidamente.
2. Verificare che il cricco non sostenga il carico.
3. Se la gamba di caduta è estesa, l'operatore deve posizionarsi sulla pedana per controllare il ritorno della gamba di caduta.
4. Disinserire il perno della gamba di caduta ruotandolo in posizione di disinserimento.
5. Utilizzando il piede, spostare con attenzione la gamba di caduta nella posizione desiderata.
6. Agganciare il perno della gamba di caduta ruotandolo nella posizione di innesto e nel foro di regolazione desiderato.
7. Verificare che il perno della gamba di caduta sia completamente inserito nel martinetto, verificando che non vi sia gioco tra il perno della gamba di caduta e l'alloggiamento. Se l'operatore vede gioco, deve regolare la gamba di caduta per alloggiare completamente il perno nella posizione del foro.
8. Potrebbe essere necessario lubrificare il gruppo perno della gamba di caduta, come descritto nella sezione manutenzione.
9. Se non si riesce ad inserire completamente il perno, non utilizzare il cricco.

MANUTENZIONE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a una leggera lubrificazione con olio dei punti di snodo, ne prolungherà le prestazioni ottimali e l'aspetto.
2. Controllare periodicamente che le viti non siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati.
4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:

L'ingranaggio interno e le boccole del martinetto devono essere lubrificati. Applicare una piccola quantità di grasso per auto all'ingranaggio interno rimuovendo il coperchio del martinetto. Ruotare la maniglia del martinetto per distribuire uniformemente il grasso. Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo martinetto e le boccole con acqua dolce e applicare lubrificante fresco.
