BEDIENUNGSANLEITUNG TEJ5075BCTN Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHE ANHÄNGERSTÜTZE

MODELL: TEJ5075BCTN

1. Das oben stehende Symbol „WARNUNG“ weist darauf hin, dass Service- oder Wartungsvorgang ein Sicherheitsrisiko birgt und zum Tod oder zu schweren Verletzungen führen kann, wenn er nicht sind und innerhalb der in diesem Handbuch festgelegten Parameter durchgeführt wird.
2. Tragen Sie bei Wartungs- oder Instandhaltungsarbeiten am Fahrzeit immer einen Augenschutz. Weitere zu berücksichtigende Sicherheitsausrüstung sind Gehörschutz, Handschuhe und je nach Art der Wartung möglicherweise ein Vollgesichtsschutz.
3. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Wartung dieses Produkt
4. Heben Sie den Anhänger niemals an oder nivellieren Sie ihn, ohr dass eine ordnungsgemäß installierte Fußplatte vorhanden ist.
5. Betätigen Sie niemals die Stütze oder kuppeln Sie den Anhänger ohne ihn am Wegrollen zu hindern.
6. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus .
7. während des Wagenheberbetriebs Körperteile unter den Wagenhebe oder die getragene Last zu bringen.
8. Die zulässige Tragkraft darf auf keinen Fall überschritten werden!
9. Verwenden Sie niemals einen Anhängerheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.
10. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.
11. Halten Sie Kinder und andere Personen während der Arbeit mit d Werkzeug vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, der Wagenheber zu bedienen.
12. Verwenden Sie den Wagenheber nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Der Wagenheber kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub

entzünden können.

1. Zur Verwendung auf flachen, ebenen, harten und tragfähigen Flächen.
2. Verwenden Sie keine Blöcke für zusätzliche Bodenfreiheit.
3. Wenn Sie den Fallfuß oder das Fallbein verwenden, stellen Sie s dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt ist, bevor Sie den Wagenheber verwenden.
4. Wenn der Wagenheber über ein Ausfallende verfügt, versuchen Sie niemals, das Ausfallende einzustellen, wenn auf dem Wagenheber eine Last lastet.

Notiz:

1. Der Wagenheber ist nur für die vertikale Bewegung des Anhängers ausgelegt.
2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, da sie das Getriebe sonst überhitzen und die Lebensdauer verkürzt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dieses Symbol gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. sondern muss zu einem Sammelstell für das Recycling von elektrischen und elektronischen Geräten.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb

MODEL AND PARAMETERS

Modell	TEJ5075BCTN
Max. Kapazität	5000 Pfund
Eingang	Gleichstrom 12 V
Maximaler Strom	29 ± 1 A
Maximale Leistung	350 W
Typ der Montagehalterung	A-Rahmen-Montagehalterung
Reichweite	10 - 33,8 "
Schraube Reise	18,3 "
Drop - Leg - Federweg	5,5 " (4-Loch)
Der Abstand zwischen den beiden Löchern im Drop Leg	1,85 "
Höhe der Montagehalterung vom Boden ( 1 -Loch )	10 " (niedrigste) / 28,3 " (höchs
Hebezeit	1 80 ±2 s (unter Last)
Außen-/Innenrohrdurchmesser.	2-1/4" (Schwarz) / 2" (Zink)
Fußgröße	5,5" (rund)
Minimale Produkthöhe	29" (Gesamtprodukthöhe)

STRUCTURE DIAGRAM

1 2 3

5

1. Aufwärtsschalter 2. Stoppschalter
2. Abwärtsschalter 4. Lichtschalter
   5.Gummikappe über dem manuellen Kurbelzugang
   6.Kunststoffabdeckung 7. LED-Licht
   8.Rotes Kabel(+) 9.Schwarzes Kabel(-)
3. Montageplatte 11. Verlängerungsfußpolster

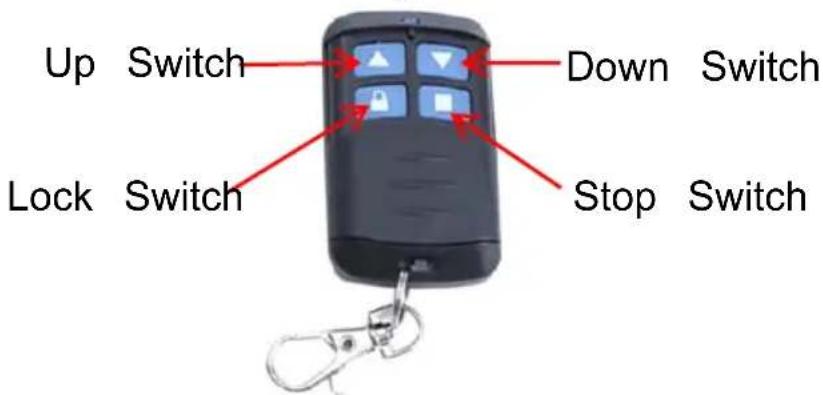

Einführung in die Fernbedienung :

HINWEIS: Das Batteriemodell ist CR2032.

COMPONENTS

NEI	Bild	Name	Menge
1		Elektrischer Anhängerheber	1
2		Fernbedienung	1
3		Manuelle Kurbel	1
4		Wasserdichte	1
5		Bedienungsanleitung	1

ASSEMBLY

1. Beim Anbringen einer Anhängerstütze ist es am besten, diese am Zugfahrzeug anzukoppeln, um die Sicherheit des Anhängers zu gewährleisten.

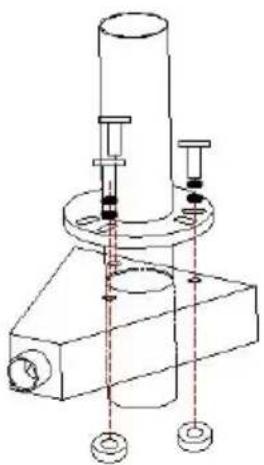

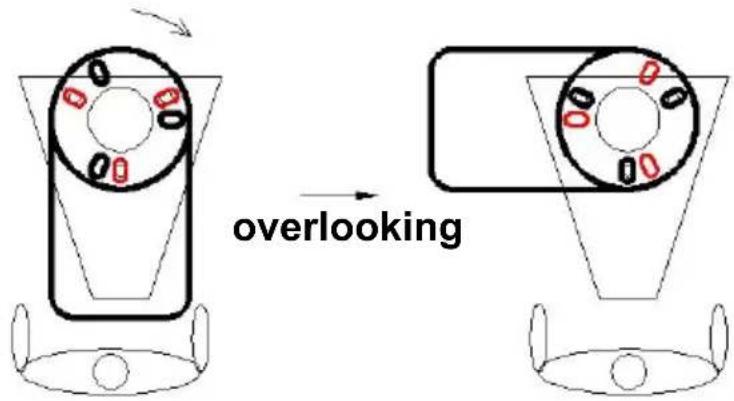

2. Montieren Sie die Buchse gemäß der oben gezeigten Zeichnung . Motorausrichtung kann wie unten gezeigt ausgewählt werden .

Hinweis: Wählen Sie die Befestigungslöcher nach Bedarf aus. (Abbildu oben)

1. Schieben Sie den A-Rahmen-Wagenheber durch das Loch oben au der A-Rahmen-Kupplung.
2. Richten Sie die drei Langlöcher auf der Wagenhebermontageplatte den drei Löchern in der Kupplung aus.
3. Mit drei Schrauben und Muttern (müssen vom Benutzer gekauft werden . ) Befestigen Sie den Wagenheber fest an der Oberseite A-Rahmenkupplung. (Überprüfen Sie regelmäßig, ob die Schrauben/Muttern fest angezogen sind.)

OPERATION

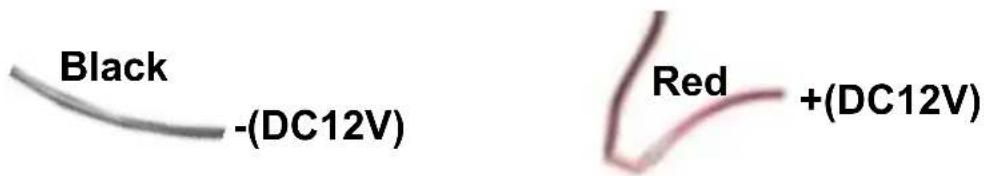

1. Verbinden Sie das rote Kabel mit dem Pluspol der DC12V-Batterie. Verbinden Sie das schwarze Kabel mit dem Minuspol der DC12V-Batterie.

1. Langsam fahren, um den Lichtschalter und den Auf- und Ab-Schalttesten.

1. Installieren Sie die Fußplatte, nachdem Sie sie auf die entsprechende Höhe angehoben haben.

1. Senken Sie die Fußplatte auf einen harten Boden/eine harte Unterhalb ab.
2. Falls erforderlich, entfernen Sie die Gummiabdeckung und ziehen Sie das trockene Catty-Oberteil manu

Versagen	Mögliche Ursache	Korrekturmaßnahme
Motor funktioniert nicht.	Keine oder niedrige Spannung.	Überprüfen Sie die Batterie und d' elektrischen Anschlüsse. Mindestens 10 VDC erforderlich. Wenn die Batterie schwach ist, stecken Sie Anhängerkabel in das Zugfahrzeug und
	Schlechte Erdung.	Reinigen Sie den Bereich zwischen der Wagenheber-Montageplatte und der Kupplung und stellen Sie sich dass die Farbe wurde durch die Sternscheiben entfernt . Direkter Metall-Metall-Kontakt zwischen den Befestigungselementen muss eine
	Lose Kabel am EIN/AUS-Schalter.	Sichere Kabelverbindungen.
	Der	Schalter ersetzen.
	Defekter Motor.	Motor ersetzen.
Licht funktioniert nicht .	Lose Drähte an de EIN/AUS-Schalter.	Sichere Kabelverbindung.
	Defekte Glühbirne.	Glühlampe ersetzen.

MAINTENANCE

1. Gelegentliches Reinigen mit milder Seife und Wasser sowie eine leichte Ölschmierung der Drehpunkte verlängern die Spitzenleistung und das Erscheinungsbild.

2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.

3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt sind.

4. Wenn die Verkabelung an die Batterieklemme angeschlossen ist, überprüfen Sie mindestens zweimal jährlich, ob Korrosion. Mit einer Lösung aus Backpulver und Wasser reinigen und anschließend ein dünne Schicht Fett auftragen.

5. Warten Sie das Produkt, indem Sie ein Programm gewissenhafter Reparatur- und Wartungsarbeiten gemäß den folgenden empfohlener Verfahren durchführen. Es wird empfohlen, den allgemeinen Zustand jedes Werkzeugs vor der Verwendung zu prüfen. Halten Sie Ihr Werkzeug in gutem Zustand. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Die folgende Tabelle basiert auf einem normalen Betriebsplan.

Wartungsintervall	Wartungspunkt
Täglich vor dem Betrie	1. Der angetriebene A-Rahmenhebermotor ist versiegelt und wartungsfrei .2. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie , wenn verbogen oder beschädigt sind.3. Stellen Sie sicher, dass alle Verbindungen fe korrosionsfrei sind und dass die Buchse ordnungsgemäß mit der Kupplung geerdet ist (M - Metall - Kontakt).4. Falls erforderlich, mit milder Seife und Wasse waschen und gründlich abspülen . Die
Nach den ersten 20 Betriebsstunden	Fahren Sie den Wagenheber vollständig aus und
Nach den ersten 50 Betriebsstunden oder jede Woche	Fahren Sie den Wagenheber vollständig aus und reinigen Sie das innere Wagenheberrohr.
Jährlich	Fahren Sie den Wagenheber einmal jährlich vollständig aus und reinigen Sie das innere Wagenheberrohr . Beschichten Sie das Rohr na
