Marque	Vevor
Modèle	TEJ5075BCTN
Type de produit	Jack électrique de remorque
Capacité maximale	5000 lb (2268 kg)
Alimentation	12 V CC (batterie de véhicule)
Courant maximal	29 ± 1 A
Puissance maximale	350 W
Type de support de montage	Support de montage en A
Plage de hauteur	10 à 33,8 po (25,4 à 85,9 cm)
Course de levage	18,3 po (46,5 cm)
Course de jambe	5,5 po (14 cm) - 4 trous
Hauteur minimale du produit	29 po (73,7 cm)
Temps de levage (en charge)	180 ± 2 secondes
Diamètre du tube	2-1/4 po (noir) / 2 po (zinc)
Taille du pied	5,5 po (rond, 14 cm)
Fonctions principales	Levage/abaissement motorisé, éclairage LED, commande à distance (pile CR2032), manivelle manuelle de secours
Entretien et nettoyage	Nettoyer avec savon doux et eau ; lubrifier les points de pivot avec de l'huile légère ; inspecter régulièrement les tubes et les connexions
Sécurité	Ne pas dépasser la capacité ; utiliser sur surface plane, horizontale et dure ; ne jamais se placer sous la charge ; tenir les enfants à l'écart
Pièces détachées et réparabilité	Télécommande avec pile CR2032 ; manivelle manuelle ; capuchon en caoutchouc ; pièces de montage non incluses (boulons/écrous)
Informations générales	Conforme à la partie 15 des règles FCC ; directive européenne 2012/19/CE (recyclage) ; certifié Vevor

FOIRE AUX QUESTIONS - TEJ5075BCTN Vevor

Quelle est la capacité maximale de ce cric de remorque ?

La capacité maximale est de 5000 lb (environ 2268 kg). Ne jamais dépasser cette charge.

Comment brancher le cric à la batterie ?

Connectez le fil rouge à la borne positive de la batterie 12 V CC et le fil noir à la borne négative. Assurez-vous que la batterie a une tension minimale de 10 V CC.

Comment utiliser la télécommande ?

La télécommande fonctionne avec une pile CR2032. Utilisez les boutons pour monter, descendre, arrêter et allumer l'éclairage LED.

Que faire si le moteur ne fonctionne pas ?

Vérifiez la tension de la batterie (min 10 V CC), les connexions électriques et la mise à la terre (contact métal sur métal). Si le problème persiste, inspectez les fils et l'interrupteur ou remplacez le moteur.

Comment entretenir le cric ?

Nettoyez avec un savon doux et de l'eau, rincez abondamment. Lubrifiez légèrement les points de pivot avec de l'huile. Vérifiez régulièrement les vis et l'état des tubes.

Puis-je utiliser ce cric pour changer un pneu ?

Non, ce cric est conçu uniquement pour le mouvement vertical de la remorque, pas pour le levage lors d'un entretien ou d'un changement de pneu.

Comment installer le cric sur la remorque ?

Montez le cric sur le coupleur du cadre en A en alignant les trous de la plaque de montage avec ceux du coupleur. Fixez avec trois boulons et écrous (non fournis) et serrez fermement.

Quelle est la hauteur minimale de travail ?

La hauteur minimale du produit est de 29 pouces (73,7 cm) du sol. La plage de hauteur de levage est de 10 à 33,8 pouces.

Comment utiliser la manivelle manuelle de secours ?

Retirez le capuchon en caoutchouc sur l'accès à la manivelle. Insérez la manivelle et tournez-la manuellement pour lever ou baisser le cric en cas de panne électrique.

Que faire si la lumière LED ne fonctionne pas ?

Vérifiez les connexions des fils sur l'interrupteur et l'ampoule. Si l'ampoule est défectueuse, remplacez-la. Assurez-vous que l'alimentation est connectée.

MODE D'EMPLOI TEJ5075BCTN Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CRIC DE REMORQUE ÉLECTRIQUE

MODÈLE: TEJ5075BCTN

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'une procédure d'entretien ou de maintenance comporte un risque de sécurité et peut entraîner la mort ou des blessures graves si elle pas effectuée en toute sécurité et dans les paramètres définis da manuel.

2. Portez toujours une protection pour les yeux lorsque vous effectuées des travaux d'entretien ou de maintenance sur le véhicule. D'autre équipements de sécurité à prendre en compte sont une protection auditive, des gants et éventuellement un écran facial complet, selon la nature de l'entretien.

3. Ne laissez jamais une personne non familière avec ce produit ins utiliser ou entretenir ce produit.

4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pi correctement installé.

5. Ne jamais actionner le cric ni atteler la remorque sans empêcher remorque de rouler.

6. N'exercez jamais de forces latérales excessives sur le cric de la remorque .

7. Ne laissez jamais personne, y compris l'opérateur, placer une part du corps sous le cric de la remorque ou sous la charge support pendant le fonctionnement du cric.

8. Ne jamais dépasser la capacité de charge !

9. N'utilisez jamais de cric de remorque pour soulever la remorque vue d'un entretien ou d'un changement de pneu.

10. Ne déplacez jamais la remorque avant que le cric de la remorqu soit complètement rétracté.

11. Tenez les enfants et les personnes présentes à l'écart de la zon travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.

12. N'utilisez pas le cric dans des endroits où il existe un risque d'ir ou d'explosion, par exemple en présence de liquides, de gaz ou

poussières inflammables. Le cric peut créer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussières inflammables.

1. À utiliser sur une surface plane, horizontale et dure capable de supporter une charge.
2. N'utilisez pas de blocs pour augmenter la garde au sol.
3. Lorsque vous utilisez le pied ou la jambe de force, assurez-vous la goupille fournie est complètement insérée dans les deux côtés tube intérieur et du tube de force avant d'utiliser le cric.
4. Si le cric de remorque est équipé d'un pied de support, n'essaye jamais de régler ce dernier lorsqu'une charge est placée sur le c

Note:

1. Le cric est conçu pour le mouvement vertical de la remorque uniquement.
2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire leur durée de vie.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européenne. Ce symbole s'applique produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales doit être emmené à un point de collecte pour le recyclage des appareils électriques et électroniques.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne pas provoquer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement

MODEL AND PARAMETERS

Modèle	TEJ5075BCTN
Capacité max.	5000 livres
Saisir	12 V CC
Courant maximal	29 ± 1A
Puissance maximale	350 W
Type de support de	Support de montage en A
Gamme	10 - 33,8 "
Vis de déplacement	18,3 "
Voyage à jambe	5,5 " (4 trous)
La distance entre les de trous dans la jambe	1,85 "
Hauteur du support de montage à partir du sol trou)	10 " (le plus bas) / 28,3 " (le plus
Temps de levage	1 80 ± 2 s (en charge)
Diamètre	2-1/4" (noir) / 2" (zinc)
Taille du pied	5,5" (rond)
Hauteur minimale du	29" (hauteur totale du produit)

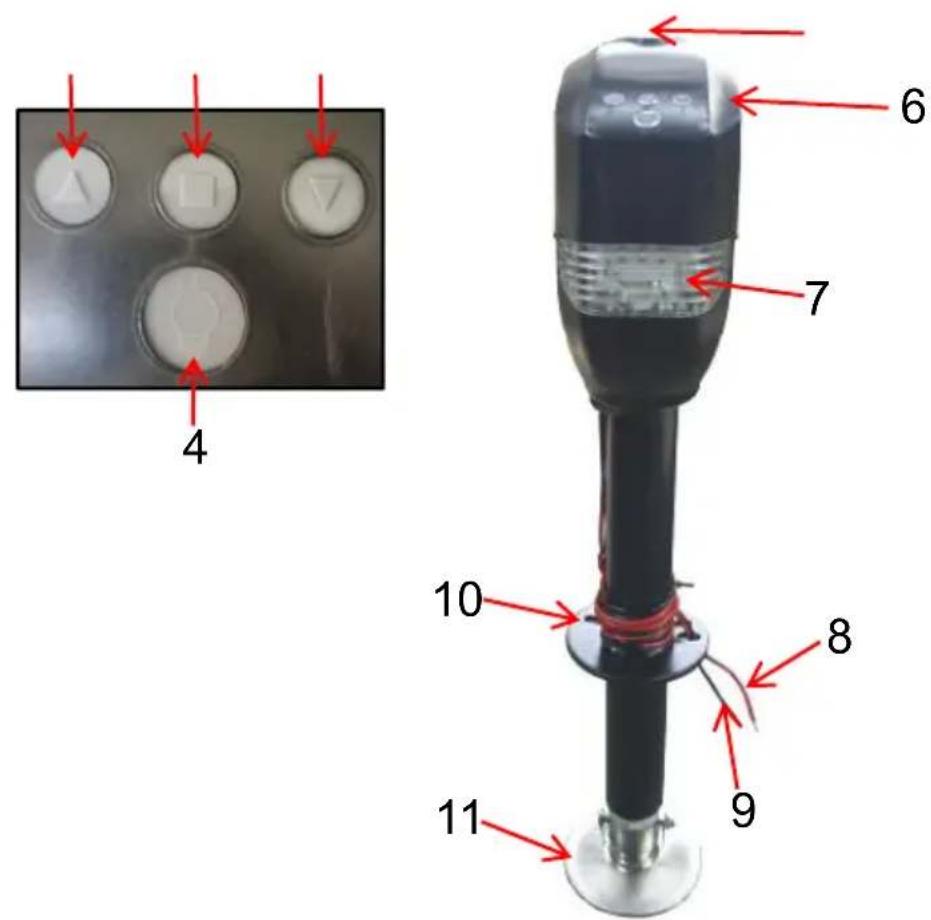

STRUCTURE DIAGRAM

1 2 3

5

1. Interrupteur vers le haut 2. Interrupteur d'arrêt
2. Interrupteur vers le bas 4. Interrupteur d'éclairage
3. Capuchon en caoutchouc sur l'accès à la manivelle manuelle
4. Couvercle en plastique 7. Lumière LED
   8.Fil rouge (+) 9.Fil noir (-)
5. Plaque de montage 11. Pied d'extension

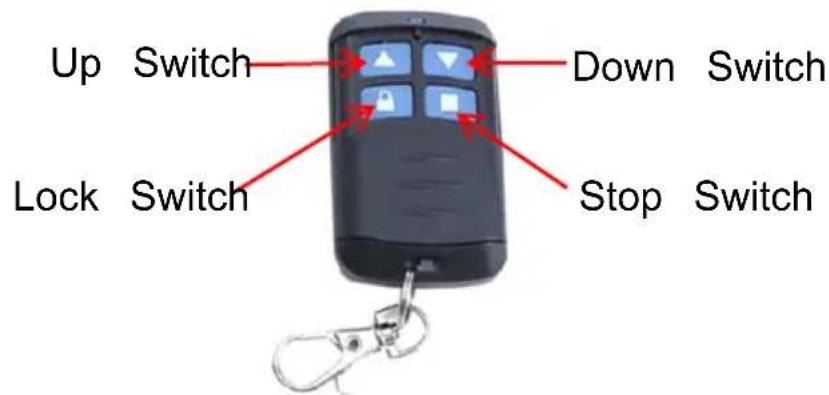

I ntrroduction de la télécommande :

REMARQUE : Le modèle de pile est CR2032.

COMPONENTS

Non	Image	Nom	Quantit
1		Cric de remorque électrique	1
2		Télécommande	1
3		Manivelle manuelle	1
4		Sac imperméable S unshao	1
5		Manuel d'utilisation	1

ASSEMBLY

1. Lors du montage du cric de remorque, il est préférable de l'accra au véhicule tracteur pour s'assurer que la remorque est sécurisée.

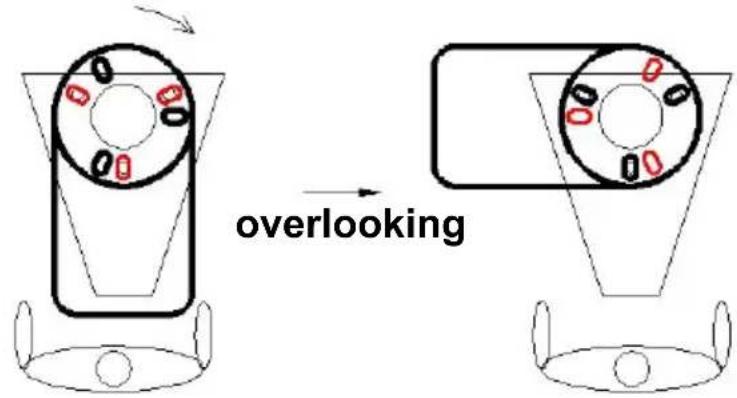

2. Montez le cric en fonction du schéma ci-dessus . L' orientation du moteur peut être sélectionnée comme indiqué ci-dessous .

Remarque : sélectionnez les trous de montage selon vos besoins. (F ci-dessus)

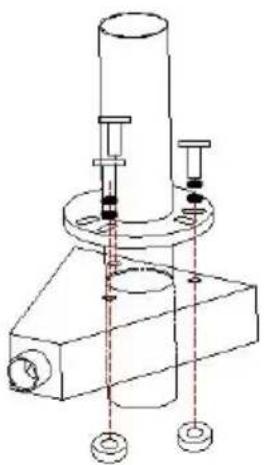

1. Faites glisser le cric du cadre en A à travers le trou situé sur le du coupleur du cadre en A.
2. Alignez les trois trous fendus de la plaque de montage du cric a les trois trous du coupleur.
3. Avec trois boulons et écrous (doivent être achetés par l'utilisateur Fixez fermement le cric au sommet du coupleur à cadre en A. (Vérifiez régulièrement que les boulons/écrous sont bien serrés.)

OPERATION

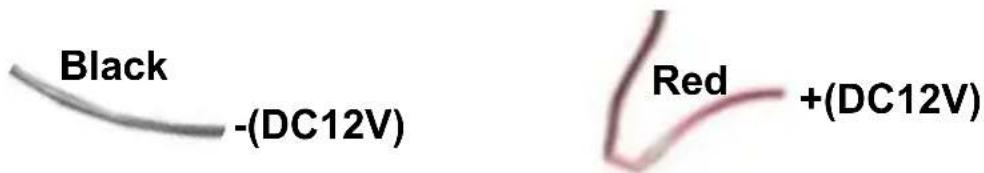

1. Connectez le fil rouge à la borne positive de la batterie DC12V. Connectez le fil noir à la borne négative de la batterie DC12V.

1. Avancez lentement pour tester l'interrupteur d'éclairage et l'interrupteur haut/bas.

1. Installez le repose-pieds après l'avoir soulevé à la hauteur appropri

1. Abaissez le repose-pieds sur un sol dur/un coussin.
2. Si nécessaire, retirez le couvercle en caoutchouc et soulevez manuellement le dessus du bac s

Échec	Cause possible	Mesures correctives
Le moteur ne fonctionne pas.	Pas ou peu de tension.Mauvaise mise à terre.	Vérifiez la batterie et les connexio électriques. Elle doit avoir un minimum de 10 V CC. Si la batt est faible, branchez le câble de la remorque sur le véhicule tracteur démarrer le véhicule tracteur pourNettoyez la zone entre la plaque montage du cric et le coupleur et assurez-vous que la peinture a été enlevé par les rondelles en étoile. Contact métal sur métal direct doit exister entre les composants montage pour assurer une bonne électricité
	Fils desserrés sur l'interrupteur	Connexions de fils sécurisées.
	L'interrupteur	Remplacer l'interrupteur.
	Moteur défectueux.	Remplacer le moteur.
La lumière ne fonctionne pas.	Fils desserrés sur Interrupteur	Connexion filaire sécurisée.
	Mauvaise ampoule.	Remplacer l'ampoule.

MAINTENANCE

1. Un nettoyage occasionnel avec du savon doux et de l'eau ainsi qu'une lubrification légère à l'huile des points de pivot prolongeron performances et l'apparence optimales.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-s'ils sont pliés ou endommagés.
4. Si le câblage est connecté à la borne de la batterie, inspectez-le moins deux fois par an pour corrosion. Nettoyer avec une solution bicarbonate de soude et d'eau, puis appliquer une fine couche de

graisse.

1. Entretenez le produit en adoptant un programme de réparation et d'entretien consciencieux conformément aux procédures recommandées suivantes. Il est recommandé d'examiner l'état général de tout outil avant de l'utiliser. Maintenez votre outil en b'état. Gardez les poignées sèches, propres et exemptes d'huile et graisse. Le tableau suivant est basé sur un programme de fonctionnement normal.

Intervalle de	Point d'entretien
Quotidiennement avant l'opération	1. Le moteur du vérin à cadre en A motorisé scellé et sans entretien .2. Avant chaque utilisation, inspectez les tubes cric et remplacez- les s'ils sont pliés ou endommagés.3. Assurez-vous que toutes les connexions sont serrées et exemptes de corrosion et que le cric correctement mis à la terre avec le coupleur (d métal sur métal ) .4. Si nécessaire, lavez avec de l'eau et du sa doux et rincez abondamment. La vis de mise à
Après les 20 première heures de	Déployez complètement le cric et nettoyez le tu
Après les 50 première heures de fonctionnement ou	Déployez complètement le cric et nettoyez le tu intérieur du cric.
Chaque année	Déployez complètement le cric et nettoyez le tu intérieur du cric une fois par an. Après le nett enduisez le tube d'une graisse légère ou d'un
