TEJ5075BCTN - Jack Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	TEJ5075BCTN
Produkttyp	Elektrisk trailerdomkraft
Maximal kapacitet	5000 lb (2268 kg)
Strömförsörjning	12 V DC (fordonsbatteri)
Maximal strömstyrka	29 ± 1 A
Maximal effekt	350 W
Typ av monteringsfäste	A-monteringsfäste
Höjdintervall	10 till 33,8 tum (25,4 till 85,9 cm)
Lyfthöjd	18,3 tum (46,5 cm)
Benets slaglängd	5,5 tum (14 cm) - 4 hål
Minsta produktens höjd	29 tum (73,7 cm)
Lyfttid (med last)	180 ± 2 sekunder
Rördiameter	2-1/4 tum (svart) / 2 tum (zink)
Fotstorlek	5,5 tum (rund, 14 cm)
Huvudfunktioner	Motoriserad lyft/sänkning, LED-belysning, fjärrkontroll (batteri CR2032), manuell nödvev
Underhåll och rengöring	Rengör med mild tvål och vatten; smörj vridpunkterna med lätt olja; inspektera regelbundet rör och anslutningar
Säkerhet	Överskrid inte kapaciteten; använd på plan, horisontell och hård yta; stå aldrig under lasten; håll barn borta
Reservdelar och reparationsmöjligheter	Fjärrkontroll med batteri CR2032; manuell vev; gummikåpa; monteringsdelar ingår inte (bultar/muttrar)
Allmän information	Uppfyller FCC-reglerna del 15; EU-direktiv 2012/19/EU (återvinning); certifierad av Vevor

Vanliga frågor - TEJ5075BCTN Vevor

Vilken är den maximala kapaciteten för denna trailerdomkraft?

Den maximala kapaciteten är 5000 lb (cirka 2268 kg). Överskrid aldrig denna last.

Hur ansluter man domkraften till batteriet?

Anslut den röda ledningen till batteriets positiva pol (12 V DC) och den svarta ledningen till den negativa polen. Se till att batteriet har en lägsta spänning på 10 V DC.

Hur använder man fjärrkontrollen?

Fjärrkontrollen använder ett CR2032-batteri. Använd knapparna för att höja, sänka, stoppa och tända LED-belysningen.

Vad gör jag om motorn inte fungerar?

Kontrollera batterispänningen (minst 10 V DC), elektriska anslutningar och jordning (metall-mot-metall-kontakt). Om problemet kvarstår, inspektera ledningar och strömbrytare eller byt ut motorn.

Hur underhåller man domkraften?

Rengör med mild tvål och vatten, skölj noggrant. Smörj vridpunkterna lätt med olja. Kontrollera regelbundet skruvar och rörens skick.

Kan jag använda denna domkraft för att byta däck?

Nej, denna domkraft är endast avsedd för vertikal rörelse av trailern, inte för lyft vid service eller däckbyte.

Hur installerar man domkraften på trailern?

Montera domkraften på A-ramens koppling genom att rikta in monteringsplattans hål med kopplingens hål. Fäst med tre bultar och muttrar (ingår ej) och dra åt ordentligt.

Vilken är den lägsta arbetshöjden?

Produktens lägsta höjd är 29 tum (73,7 cm) från marken. Lyfthöjdsintervallet är 10 till 33,8 tum.

Hur använder man den manuella nödveven?

Ta bort gummikåpan från vevöppningen. Sätt i veven och vrid den manuellt för att höja eller sänka domkraften vid elavbrott.

Vad gör jag om LED-lampan inte fungerar?

Kontrollera ledningsanslutningarna på strömbrytaren och lampan. Om lampan är trasig, byt ut den. Se till att strömmen är ansluten.

BRUKSANVISNING TEJ5075BCTN Vevor

Teknisk support och e-garanticertifikat

1. Symbolen "VARNING" ovan är ett tecken på att en service- eller underhållsprocedur innebär en säkerhetsrisk och kan orsaka dödsfall eller allvarlig skada om den inte utförs på ett säkert sätt och enligt parametrarna som anges i denna handbok.
2. Bär alltid ögonskydd när du utför service eller underhåll på fordon. Annan säkerhetsutrustning att överväga skulle vara hörselskydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänstens art.
3. Tillåt aldrig någon som inte är bekant med denna produkt att installera, använda eller serva denna produkt.

116. Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

1. Veva aldrig domkraften eller koppla ihop släpet utan att hindra släpvagnen från att rulla.
2. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.
3. Tillåt aldrig någon, inklusive operatören, att placera några kroppsdelar under släpvagnsdomkraften eller den stödda lasten när domkraften används.
4. Överskrid aldrig lastkapaciteten!
5. Använd aldrig domkraft för att lyfta släpet för service eller däckbyte.
6. Flytta aldrig släpet innan domkraften är helt indragen.
7. Håll barn och åskådare borta från arbetsområdet när du använder verktyget. Låt inte barn hantera domkraften.
8. Använd inte domkraften där det finns risk att orsaka brand eller explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Domkraften kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.
9. För användning på plan, jämn, hård yta som tål last.
10. Använd inte block för ytterligare markfrigång.
11. När du använder fallfoten eller fallbenet, se till att den

Medföljande stiftet är helt infört genom båda sidor av innerröret och fallröret innan du använder domkraften.

1. Om släpvagnsdomkraften har ett fallben, försök aldrig justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast utformad för vertikal rörelse av släpvagnen.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Denna symbol gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är föremål för följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

MODELL OCH PARAMETRAR

Modell	TEJ5075BCTN
Max. C kapacitet	5000 lbs
Input	DC 12V
Maximal ström	29 ± 1A
Maximal effekt	350W
Montering B - racket Ty	A-Frame monteringsfäste
Räckvidd	10 - 33,8 "
Skruv T ravel	18,3 "
Släpp L t ex T ravel	5,5 " (4-hål)
Avståndet mellan de två hålen i D rop L t.ex	1,85 "
Höjd på monteringsstöd från G runda ( 1 - h	10 " (lägst) / 28,3 " (högst)
Lyfttid	1 80 ±2 s (på belastning)
Ytter-/Innerrör Dia.	2-1/4" (svart) / 2" (zink)
Fotstorlek	5,5" (rund)
Minsta produkthöjd	29" (Total produkthöjd)

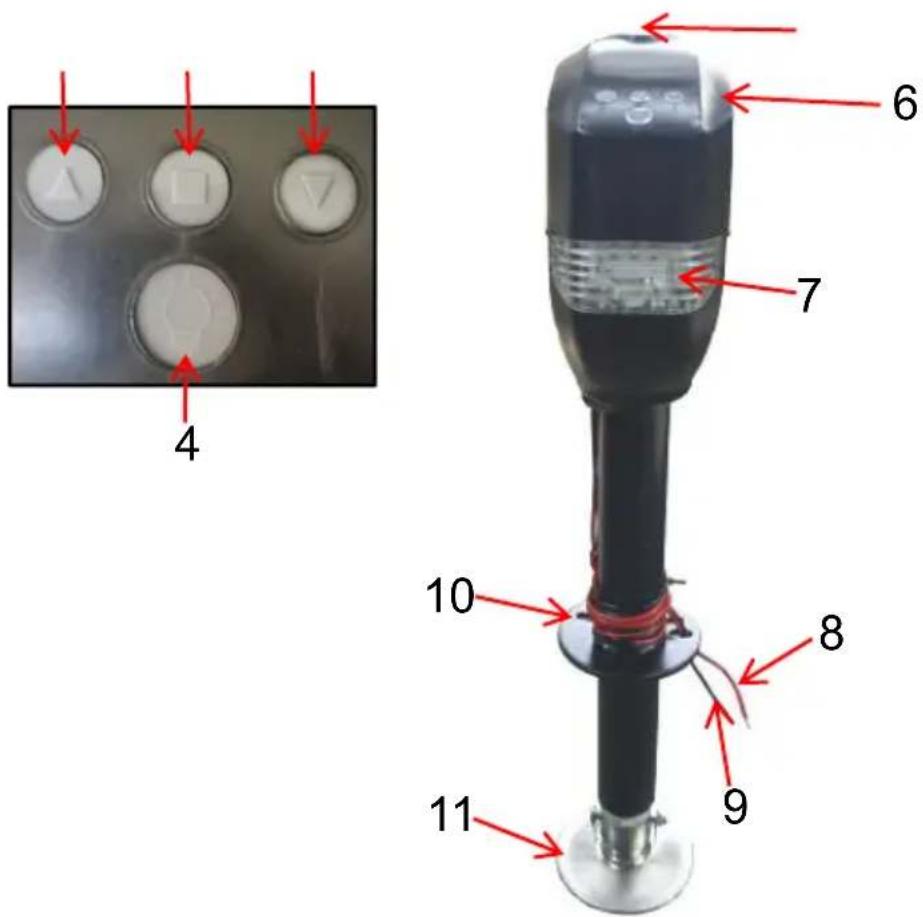

STRUKTURDIAGRAM

1 2 3

5

1. Upp-brytare 2. Stoppbrytare 3. Ned-brytare 4. Ljusbrytare 5. Gummilock över manuell vevåtkomst 6. Plastkåpa 7. LED-ljus 8. Röd tråd (+) 9. Svart tråd (-) 10. Monteringsplatta 11. Förlängningsfotdyna

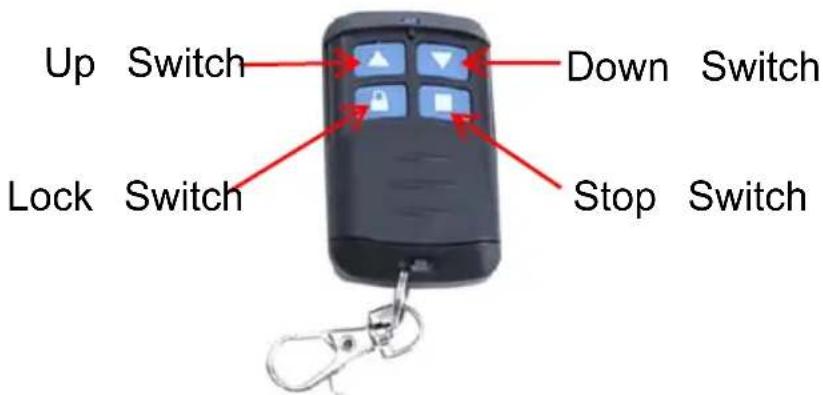

Fjärrkontroller Introduktion:

OBS: Batterimodellen är CR2032.

KOMPONENTER

Inga	Bild	Namn	Antal
1		Elektrisk trailerjack	1
2		Fjärrkontroll	1
3		Manuellt vev	1
4		Vattentät S unshade B a	1
5		Användarmanual	1

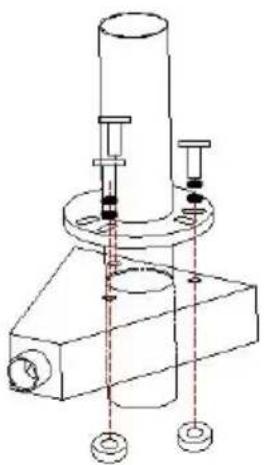

MONTERING

1. När du monterar en släpvagnsdomkraft är det bäst att koppla dragfordonet för att säkerställa att släpvagnen är säker.

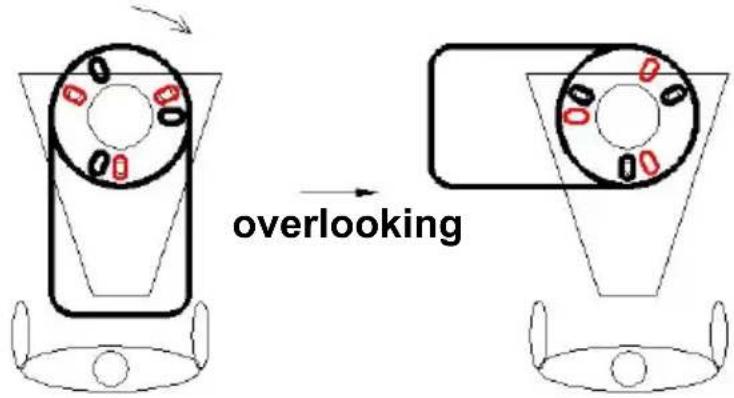

2. Montera domkraften baserat på ritningen som visas ovan. Motororienteringen kan väljas enligt nedan.

Obs: Välj monteringshål efter behov. (Figur ovan)

1. Skjut A-ramshylsan genom hålet ovanpå A-ramskopplingen.
2. Passa in de tre slitsade hålen på domkraftens monteringsplatta med de tre hålen i kopplingen.
3. Med tre bultar och muttrar (måste köpas av användaren) fäst domkraften ordentligt på toppen av A-ramskopplingen. (Kontrollera regelbundet för att säkerställa att bultar/muttrar är ordentligt åtdragna.)

DRIFT

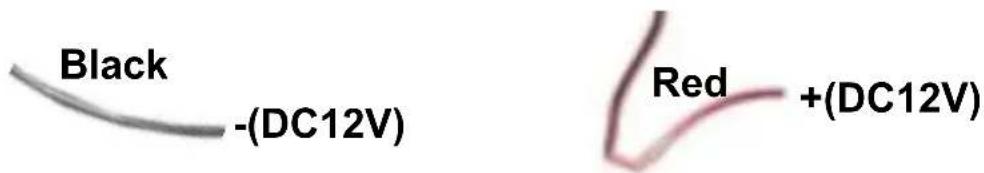

1. Anslut den röda ledningen till den positiva polen på DC12V-batteriet. Anslut den svarta ledningen till minuspolen på DC12V-batteriet.

1. Trampa för att testa ljusomkopplare och upp- och nedströmbrytare.

1. Montera fotplattan efter att ha lyft till lämplig höjd.

1. Sänk fotplattan på ett hårt golv/underlägg.
2. Om det behövs, ta bort gummiskyddet och dra upp den torra kattöverdelen manuellt.

Fel	Möjlig orsak	Korrigerande åtgärd
Motorn fungerar inte	Ingen eller låg spänning.Dålig jordning.	Kontrollera batteri och elektriska anslutningar. Måste ha minst 10 V Om batteriet är lågt, anslut släpvagnskabeln till dragfordonet oostarta dragfordonet för att ge strön domkraften.Rengör området mellan domkraftens monteringsplatta och kopplingen och se till att det är målat har tagits stjärnbrickorna .Direkt metall-till-metall kontakt måste finnas mellan monteringskomponenterna för att säkerställa god el
	Lösa ledningar på ON/OFF-brytaren.	Säkra trådanslutningar.
	ON/OFF-brytaren	Byt strömbrytare.
	Defekt motor.	Byt ut motorn.
Ljus fungerar inte .	Lösa ledningar på ON/OFF-brytare.	Säker trådanslutning.
	Dålig glödlampa.	Byt glödlampa.

UNDERHÅLL

1. Enstaka rengöring med mild tvål och vatten tillsammans med lätt oljesmörjning av pivotpunkter förlänger toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem om de är böjda eller skadade.
4. Om kablarna är anslutna till batteripolen, inspektera minst två gånger om året för korrosion. Rengör med en lösning av bakpulver och vatten och applicera sedan ett tunt lager fett.
5. Underhåll produkten genom att anta ett program för noggrann reparation och underhåll i enlighet med följande rekommenderade procedurer.

Det rekommenderas att det allmänna tillståndet för ett verktyg undersöks innan det används. Håll ditt verktyg i gott skick. Håll handtagen torra, rena och fria från olja och fett. Följande diagram är baserat på ett normalt driftschema.

Underhållsintervall	Underhållspunkt
Dagligen före operation	Den drivna A-frame domkraftsmotorn är förseg och underhållsfritt.Inspektera domkraftsrören före varje användnir och byt ut dem om de är böjda eller skadade.Se till att alla anslutningar är täta och fria korrosion och att uttaget är ordentligt jordat med kopplingen (metall - till - metallkontakt).Tvätta vid behov med mild tvål och vatten noggrant.Motorns jordskruv och monteringsbultar måste också vara rengjorda i fa jord kontinuitetsproblem uppstår.
Efter de första 20 drifttimmarna	Dra ut domkraften helt och rengör det inre
Efter de första 50 drifttimmarna eller varje vecka	Dra ut domkraften helt och rengör det inre domkraftsröret.
Varje år	Dra ut domkraften helt och rengör det inre domkraftsröret en gång per år.Efter rengöring, bestryk tuben med ett lätt fett eller
