BRUKSANVISNING BASIC3500-2-7P Vevor

Teknisk support och e-garanticertifikat

1. Symbolen "VARNING" ovan är ett tecken på att en service-ell underhållsprocedur innebär en säkerhetsrisk och kan orsaka dödsfak eller allvarlig skada om den inte utförs på ett säkert sätt och inc parametrar som anges i denna handbok.

2. Bär alltid ögonskydd när du utför service eller underhåll på fordon Annan säkerhetsutrustning att överväga skulle vara hörselskydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänsten art.

3. Tillåt aldrig någon som inte är bekant med denna produkt att inst använda eller serva denna produkt.

116.Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

1. Veva aldrig domkraften eller koppla ihop släpet utan att hindra slä från att rulla.

2. Utöva aldrig för stora sidokrafter på släpvagnens domkraft .

3. Tillåt aldrig någon, inklusive operatören, att placera några kroppsde under släpvagnsdomkraften eller den stödda lasten när domkraften används.

4. Överskrid aldrig lastkapaciteten!

5. Använd aldrig domkraft för att lyfta släpet för service eller däckbyte.

6. Flytta aldrig släpet innan domkraften är helt indragen.

7. Håll barn och åskådare borta från arbetsområdet när du använde verktyget. Låt inte barn hantera domkraften.

8. Använd inte domkraften där det finns risk att orsaka brand eller explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm Domkraften kan skapa gnistor som kan antända brandfarliga vätsko gaser eller damm.

9. För användning på plan, jämn, hård yta som tål last.

10. Använd inte block för ytterligare markfrigång.

11. När du använder fallfoten eller fallbenet, se till att den

medföljande stiftet är helt införd genom båda sidor av innerröret c fallröret innan du använder domkraften.

1. Om släpvagnsdomkraften har ett fallben, försök aldrig justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast utformad för vertikal rörelse av släpvagnen.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Denna symbol gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.

MODEL AND PARAMETERS

Modell	BASIC3500-2-7P
Max. C kapacitet	3500 lbs
Input	DC 12V
Maximal ström	29 ± 1A
Maximal effekt	350W
Montering B - racket Ty	A-Frame monteringsfäste
Räckvidd	9. 5 -3 2 "
Skruv T ravel	18 "
Släpp L t ex T ravel	4,5 " (4-hål)
Avståndet mellan de två hålen i D rop L t.ex	1,5 "
Höjd på monteringsstöd från G runda ( 1 - h	9,5 " (lägst) / 27,5 " (högst)
Lyfttid	1 07 ±2 s (Ingen belastning)
Ytter-/Innerrör Dia.	2-1/4" (svart) / 2" (zink)
Fotstorlek	5,5" (rund)
Minsta produkthöjd	29,7" (Total produkthöjd)

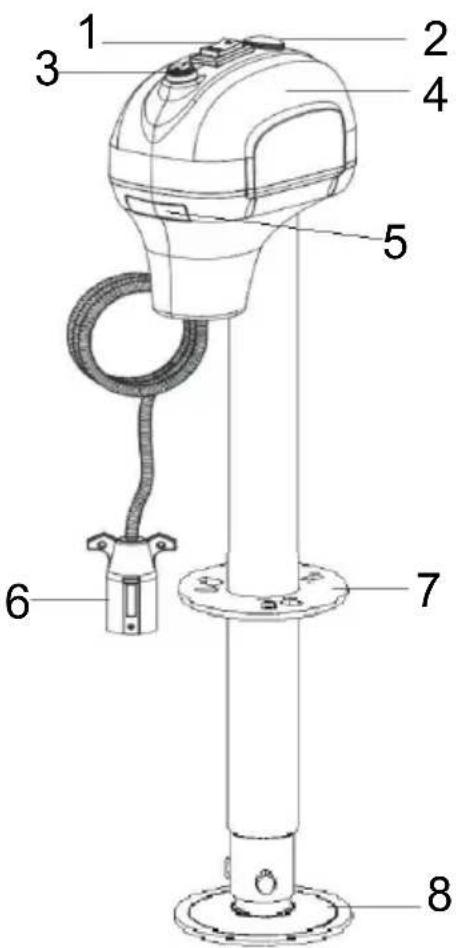

STRUCTURE DIAGRAM

1. Gummilock över manuell

2. Ljusbrytare

3. Plastkåpa

4. LED-ljus
   6,7-vägs kontakt

5. Monteringsplatta

6. Förlängningsfot Pa

COMPONENTS

Inga	Bild	Namn	Antal
1		Elektrisk trailerjack	1
2		Manuellt vev	1
3		Vattentät S unshade B a	1
4		Användarmanual	1

ASSEMBLY

1. När du monterar en släpvagnsdomkraft är det bäst att koppla der dragfordonet för att säkerställa att släpvagnen är säker.

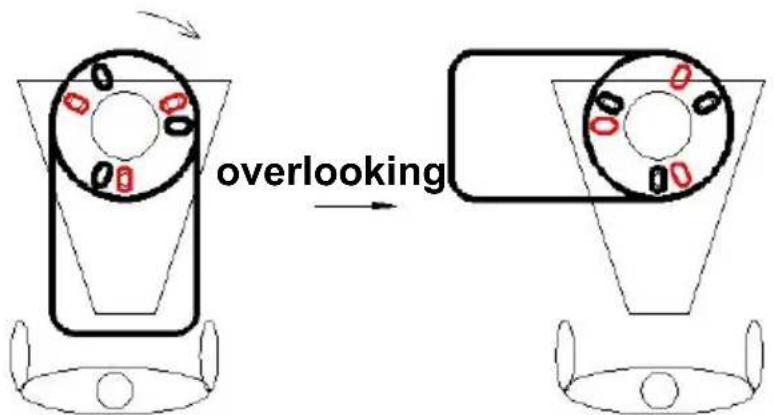

2. Montera domkraft baserat på ritningen som visas ovan. Motororienteringen kan väljas enligt nedan.

Obs: Välj monteringshål efter behov.(Figur ovan)

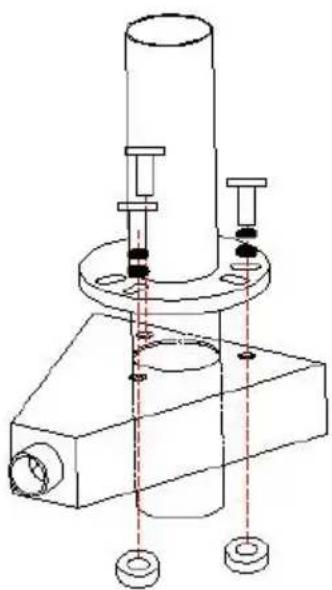

1. Skjut A-frame-jacket genom hålet ovanpå A-frame-kopplingen.
2. Passa in de tre slitsade hålen på domkraftens monteringsplatta m de tre hålen i kopplingen.
3. Med tre bultar och muttrar (måste köpas av användaren . ) fäst domkraften ordentligt på toppen av a-ramkopplingen. (Kontrollera regelbundet för att säkerställa att bultar/muttrar är ordentligt åtdragna.)

OPERATION

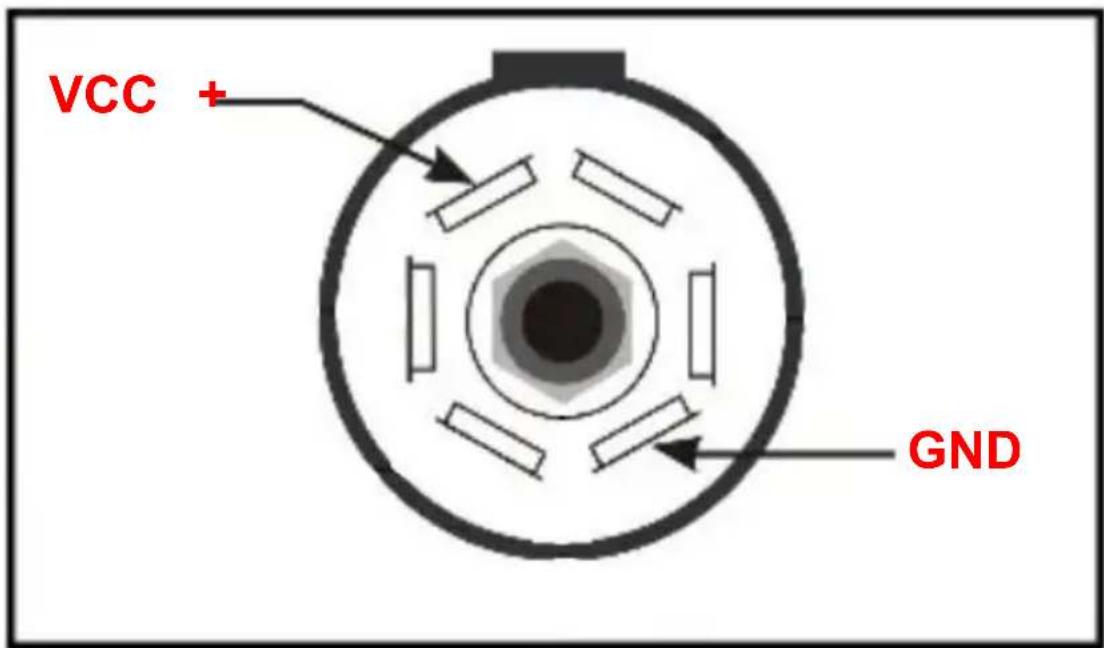

1. Ingångsspänningen för denna produkt är DC12V, och den 7-stjärnig kontakten är positiv/jord enligt bilden nedan.

VCC + GND

Varning: Var noga med att notera att jordkabeln motsvarar jordkabeln bilens 7-stjärniga kontakt! Om inte, justera kablaget själv!

1. Inching för att testa ljusomkopplare och upp och ner switch.

2. Montera fotplattan efter att ha lyft den till lämplig höjd.

1. Sänk fotplattan på ett hårt golv/underlägg.

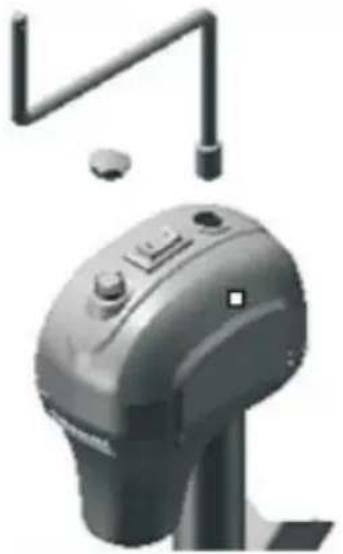

2. Om det behövs, ta bort gummiskyddet och dra upp den torra kattöverdelen manuellt.

Fel	Möjlig orsak	Korrigerande åtgärd
Motorn fungerar inte	Ingen eller låg spänning.	Kontrollera batteri och elektriska anslutningar. Måste ha minst 10 V Om batteriet är lågt, anslut släpvagnskabeln till dragfordonet och starta dragfordonet för att ge strön domkraften.
	Dålig jordning.	Rengör området mellan domkraftens monteringsplatta och kopplingen och se till att det är målat har tagits stjärnbrickorna . Direkt metall-till-metall kontakt måste finnas mellan monteringskomponenterna för att säkerställa god el
	Lösa ledningar på ON/OFF-brytaren.	Säkra trådanslutningar.
	ON/OFF-brytaren	Byt strömbrytare.
	Defekt motor.	Byt ut motorn.
Ljus fungerar inte .	Lösa ledningar på ON/OFF-brytare.	Säker trådanslutning.
	Dålig glödlampa.	Byt glödlampa.

MAINTENANCE

1. Enstaka rengöring med mild tvål och vatten tillsammans med lätt oljesmörjning av pivotpunkter förlänger toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem c de är böjda eller skadade.
4. Om kablarna är anslutna till batteripolen, inspektera minst två gån om året för korrosion. Rengör med en lösning av bakpulver och och applicera sedan ett tunt lager fett.
5. Underhåll produkten genom att anta ett program för noggrann reparation och underhåll i enlighet med följande rekommenderade procedurer. Det rekommenderas att det allmänna tillståndet för ett verktyg undersöks innan det används. Håll ditt verktyg i gott skick Håll handtagen torra, rena och fria från olja och fett. Följande dia är baserat på ett normalt driftschema.

Underhållsintervall	Underhållspunkt
Dagligen före operation	Den drivna A-frame domkraftsmotorn är förseg och underhållsfritt.Inspektera domkraftsrören före varje användnir och byt ut dem om de är böjda eller skadade. Se till att alla anslutningar är täta och fria korrosion och att uttaget är ordentligt jordat med kopplingen (metall - till - metallkontakt).Tvätta vid behov med mild tvål och vatten noggrant. Motorns jordskruv och monteringsbultar måste också vara rengjorda i fa jord kontinuitetsproblem uppstår.
Efter de första 20 drifttimmarna	Dra ut domkraften helt och rengör det inre
Efter de första 50 drifttimmarna eller varje vecka	Dra ut domkraften helt och rengör det inre domkraftsröret.
Varje år	Dra ut domkraften helt och rengör det inre domkraftsröret en gång per år. Efter rengöring, bestryk tuben med ett lätt fett eller silikonspravsmörimedel
