MODE D'EMPLOI KQ-1.5K Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

JEU DE JAUGE DE COLLECTEUR DE POMPE À VI MANUEL D'UTILISATION

Ce produit est soumis aux dispositions de la directive européen 2012/19/UE. Le symbole représentant une poubelle barrée indiqué que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tel peuvent pas être jetés avec les ordures ménagères normales mais de être déposés dans un point de collecte pour le recyclage des appare électriques et électroniques.

INTRODUCTION

Bienvenue dans le manuel d'utilisation de votre kit de pompe à vide jauge, conçu pour vous aider à entretenir votre système de climatisati. Ce kit d'outils comprend une pompe à vide, un vacuomètre, des tuya des adaptateurs et est essentiel pour aspirer et recharger le réfrigérer votre système AC.

Ce manuel d'utilisation a été développé pour vous fournir des conseils complets sur la façon d'utiliser le kit d'outils. Nous vous expliquerons principales caractéristiques et composants du kit, ainsi que des consign de sécurité importantes pour vous aider à éviter les risques ou domm potentiels lors de la maintenance.

Veuillez noter qu'il s'agit d'un guide d'utilisation de base pour les scé de maintenance AC. Nous vous recommandons de vous familiariser au le fonctionnement de la maintenance AC et d'avoir des connaissances suffisantes pour éviter tout dommage ou blessure.

En suivant les instructions et directives de ce manuel d'utilisation, vou pouvez garantir l'utilisation sûre et efficace de votre kit de pompe à entretenir ou réparer votre système de climatisation pour garantir des performances optimales.

SAFETY PRECAUTIONS

Veuillez noter que bien que ce manuel d'utilisation fournisse des avertissements, des précautions et des instructions importants pour l'utilisation de la pompe à vide et du kit de jauge, il ne peut pas a toutes les situations ou conditions possibles pouvant survenir pendant l'utilisation. Il est important que l'opérateur fasse preuve de bon jugem de bon sens et de prudence lors de la manipulation du produit. Ces facteurs ne peuvent pas être intégrés au produit mais doivent être fo par l'opérateur.

Consignes de sécurité pour la manipulation de votre pompe à v

Pour garantir une utilisation sûre et appropriée de ce kit, il est important de noter qu'il est conçu uniquement pour aspirer de l'air de petites quantités de réfrigérant résiduel. Il ne doit pas être utilisé pour retirer le réfrigérant directement d'un système de climatisation.
Si une récupération de réfrigérant est nécessaire, une machine de récupération est fortement recommandée. L'utilisation d'une pompe a vide et d'un réservoir de récupération pour récupérer le réfrigérant sans machine de récupération ne doit être utilisée que par un technicien AC formé et certifié.
Risque de choc électrique : Ne touchez pas la pompe à vide avec mains mouillées ou en vous tenant debout sur une surface mouillé Utilisez toujours la pompe à vide dans un environnement sec et branchez-la dans une prise correctement mise à la terre.
Risque d'incendie : N'utilisez pas la pompe à vide à proximité de matériaux inflammables ou combustibles. Gardez la pompe éloignée des sources de chaleur ou d'étincelles, telles que des flammes, des cigarettes ou des appareils électriques.

Risque d'explosion : N'utilisez pas la pompe à vide avec des gaz inflammables, explosifs ou toxiques. Vérifiez toujours la fiche de données de sécurité (FDS) du gaz avant de l'utiliser avec la pompe. De plus, ne dépassez pas la plage de pression spécifiée pour pompe.
Risque de corrosion : N'utilisez pas la pompe à vide avec des ga susceptibles de corroder les métaux ou d'exercer des charges chimiques. Vérifier la compatibilité du gaz avec les matériaux de l pompe et de ses accessoires. Utilisez toujours des gants et des lunettes de protection lorsque vous manipulez des matériaux corros
◆ Ne faites jamais fonctionner la pompe sans huile, car cela pourrait endommager la pompe et créer des dangers potentiels.
La température du gaz pompé ne doit pas dépasser 80°C et la température ambiante doit être comprise entre 5°C et 60°C. Cela aidera à prévenir les dommages à la pompe et à garantir un fonctionnement sûr.
Lorsque vous débranchez la pompe, tirez toujours sur la fiche. Ne débranchez pas l'appareil en tirant sur le fil, car cela pourrait endommager le cordon et créer des dangers potentiels.
◆ N'utilisez pas une fiche ou une prise endommagée, car cela pourrait provoquer un choc électrique ou un incendie.

Consignes de sécurité pour la manipulation du jeu de jauges

- Portez un équipement de protection individuelle (EPI) approprié, tel que des lunettes de sécurité et des gants, lorsque vous utilisez le de jauges. Ceci est particulièrement important lors de la manipulat de réfrigérant, qui peut provoquer une irritation de la peau et des et être nocif en cas d'inhalation.

Assurez-vous que le jeu de jauges est correctement connecté et sécurisé avant utilisation. Des connexions desserrées peuvent entraîner des fuites, ce qui peut entraîner la fuite du réfrigérant dans l'environnement et créer une situation dangereuse.

◆ Utilisez toujours le jeu de jauges dans un endroit bien ventilé. Ce important pour éviter l'accumulation de vapeurs de réfrigérant, qui

peuvent déplacer l'oxygène et créer un risque d'étouffement. Si vo vous sentez étourdi ou étourdi lorsque vous utilisez le jeu de jau déplacez-vous immédiatement vers un endroit bien ventilé.

• Ne dépassez pas la pression nominale maximale du jeu de manomètres et des flexibles. Ces informations doivent être clairer indiquées sur la jauge elle-même ou dans le manuel d'utilisation. dépassement de la pression nominale maximale peut entraîner un dysfonctionnement du manomètre, voire une rupture, entraînant des dangers potentiels.
  Les tuyaux de service ne peuvent pas résister à des températures élevées ou à des contraintes mécaniques sévères. Gardez les tuyaux de service éloignés des pièces mobiles ou chaudes du moteur. Le flexibles de service peuvent se fendre ou éclater, provoquant des blessures.
  ◆ N'utilisez jamais le jeu de jauges à des fins autres que celles spécifiées dans le manuel. L'utilisation du jeu de jauges pour d'au applications peut entraîner des dommages à l'équipement, des blessures potentielles ou d'autres dangers.

GETTING STARTED

Présentation de la série de pompes à vide et de jeux de jaug La série de produits comprend 4 SKU, chaque pompe à vide et ens de jauges étant conçus pour différents scénarios d'utilisation et objectif prévus en fonction des performances antidéflagrantes de la pompe et accessoires.

SKU1 : le kit 3,5 CFM pour AC est conçu pour entretenir la plupart systèmes AC ou réfrigérants de maison/véhicule utilisant le réfrigérant Cependant, il ne doit pas être utilisé pour entretenir des systèmes de climatisation avec du R32, du R1234yf ou d'autres réfrigérants A2L ou supérieurs.

SKU2 : Le kit 4 CFM pour nouveau AC est conçu pour entretenir la

des systèmes AC ou réfrigérants, et grâce à sa conception sans étin peut également être utilisé pour entretenir les systèmes AC avec R32 R1234yf (adaptateur de connexion rapide non inclus) ou autre. Réfrigérants de niveau A2L, ainsi que tous les systèmes réfrigérants d niveau A1.

SKU3 : Le kit 4 CFM pour AC avec détecteur de fuite est conçu p entretenir la plupart des systèmes AC ou réfrigérants utilisant le réfrig A1 et comprend un détecteur de fuite pour aider l'opérateur à trouver point de fuite du système.

SKU4 : 3,5 CFM Le kit pour nouveau véhicule AC est conçu pour la plupart des systèmes AC ou réfrigérants de maison/véhicule utilisant réfrigérant A1, ainsi que les systèmes utilisant le réfrigérant A2L en r de sa conception sans étincelles. Il est livré avec des connecteurs ra R134a et des adaptateurs R1234yf pour le rendre applicable aux véhi anciens et nouvellement fabriqués.

et spécifications de la pompe à vide

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modèle		KQ-1K		KQ-1.5K		KQ-1K		KQ-1.5K
Tension		120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz
Déplacement d'air libre	PCM	3.5	3.5	4	4	3.5	3.5	4	4
Vide ultime	Penn sylvanie	8	8	8	8	8	8	8	8
Moteur	HP	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Raccord d'admission		1/4" SAE mâle ; 1/2"ACME mâle ;	1/4" SAE mâle ;	1/4" SAE mâle ; 1/2"ACME mâle ;	1/4" SAE mâle ;	1/4" SAE mâle ; 1/2"ACME mâle ;	1/4" SAE mâle ;	1/4" SAE mâle ; 1/2"ACME mâle ;	1/4" SAE mâle ;
Capacité d'huile	ml	250	250	200	200	250	250	200	200
Dimensions	mm	290*120*22 0	290*120*2 20	305*110*22 0	305*110* 220	290*120*220	290*120* 220	305*110*220	305*110*22 0
Poids net	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Réfrigérant applicable		R134a, R22, R410A et tout autre réfrigérant A1 ou A2L				R32, R1234yf, R134a, R22, R410A et tout autre réfrigér

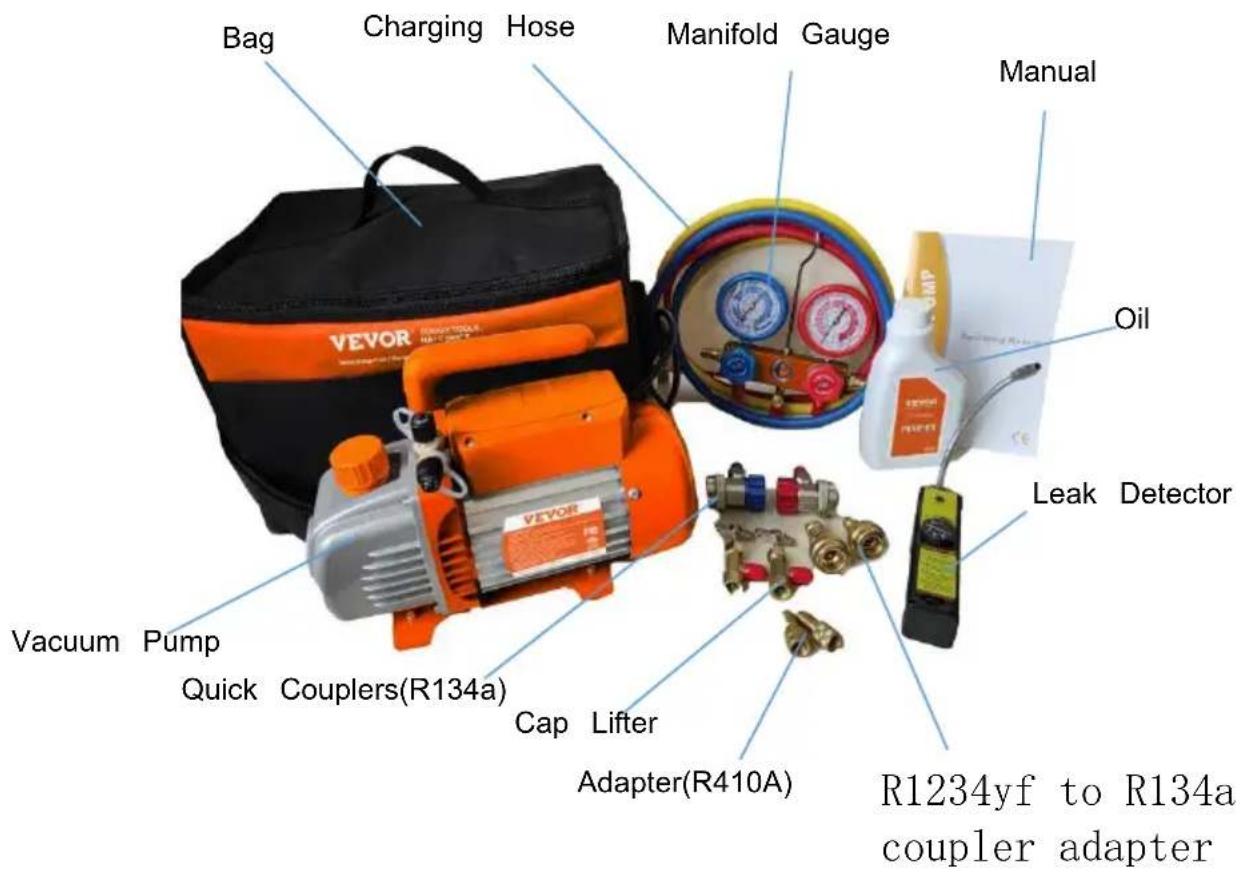

Contenu de l'emballage du jeu de jauges de collecteur de pomp vide

Liste du contenu du package

Définir le nom	Kit 3,5 CFM pot AC	Kit 4 CFM pou nouveau climatiseur	Kit 4 CFM pou AC	Kit 3,5 CFM pou véhicule neuf AC
Emballage Liste	Pompe à vide3,5CFMx1Jauge de collecteurx1Tuyau de chargementx3Adaptateur R410A x2Lève-bouchonR134ax1Sacx1Coupleurs rapidesR134a (haute et basse pression) x1Huile de pompe à videx1Manuelx1	Pompe à vide4CFMx1Jauge de collecteurx1Tuyau de chargementx3Adaptateur R410Ax2Lève-bouchonR134ax1Sacx1Coupleurs rapidesR134a (haute et basse pression) x1Huile de pompe à videx1Manuelx1	Pompe à vide4CFMx1Jauge de collecteurx1Tuyau de chargementx3Adaptateur R410A x2Lève-bouchonR134ax1Coupleurs rapidesR134a (haute et basse pression) x1Sacx1Détecteur de fuitex1Huile de pompe à videx1Manuelx1	Pompe à vide3,5CFMx1Jauge de collecteurx1Tuyau de chargementx3Adaptateur R410A x2Lève-bouchonR134ax1Coupleurs rapidesR134a (haute et basse pression) x1Lève-bouchonR1234yfx1Sacx1Adaptateur coupleurR1234yf vers R134a x2Pompe à vide Pilx1Manuelx1

1. Préparation de la pompe : Insérez le bouchon de la pompe et remplissez-la d'huile en veillant à ne pas dépasser le niveau maximur
2. Localisez les ports de service haute et basse pression du système. Ces ports sont généralement situés à proximité du compresseur sur le conduites.
3. Connectez les tuyaux du jeu de jauges aux ports de service haut basse pression du système AC. Le côté haute pression est général en marqué en rouge et le côté basse pression en bleu. Choisissez l'adaptateur approprié pour le système réfrigérant et le raccord.
4. Fermez les vannes du jeu de jauges et fixez les tuyaux de la p vide au jeu de jauges. Allumez la pompe à vide et laissez-la fonction pendant quelques minutes pour vous assurer qu'elle fonctionne correctement.
5. Ouvrez les vannes du jeu de jauges et laissez la pompe à vide fonctionner jusqu'à ce que la pression du système atteigne environ 30 pouces Hg et se stabilise. Continuez à pomper pendant au moins 30 minutes pour vous assurer que tout l'air restant est éliminé.
6. Fermez les vannes de la jauge et éteignez la pompe à vide. Pe laissez le système reposer pendant environ 30 minutes, comme recommandé, pour confirmer qu'il n'y a pas de fuite. Toute augmentat de la pression affichée sur le jeu de manomètres implique la présence d'une fuite.
7. Une fois que vous êtes convaincu qu'il n'y a pas de fuite et que vous
   avez atteint le niveau de vide souhaité, vous pouvez soit charger le réfrigérant, soit fermer la vanne pour une utilisation ultérieure.

Un bon entretien de la pompe à vide est essentiel pour garantir ses performances optimales. Voici quelques directives d'entretien :

◆ Gardez la pompe propre et exempte de corps étrangers.
◆ Gardez l'huile remplie jusqu'au niveau d'huile et ne laissez jamais pompe fonctionner sans huile.
◆ Gardez l'huile propre. Si l'huile devient sale, boueuse ou si de l'eau d'autres substances volatiles pénètrent, cela affectera les performances de la pompe et l'huile doit être remplacée. Pour remplacer l'huile, démarrez la pompe et faites-la fonctionner pendar environ 30 minutes pour fluidifier l'huile. Arrêtez ensuite la pompe vidangez l'huile par le bouchon de vidange d'huile. Ouvrez l'entrée gaz et faites fonctionner la pompe pendant 1 à 2 minutes tout e ajoutant une petite quantité d'huile propre à l'entrée de gaz. Il s'a remplacer l'huile résiduelle de l'intérieur de la pompe. Après vous assuré que la pompe est propre, remettez le bouchon de vidange remplissez l'huile propre de la pompe depuis l'entrée de gaz jusqu' niveau d'huile.

Pour stocker la pompe lorsqu'elle n'est pas utilisée pendant de longues périodes, couvrez le bouchon d'huile et le bouchon d'échappement (le cas échéant) et rangez-les dans un endroit sec
◆ La réparation de la pompe ne doit être effectuée que par un tech de service qualifié.

Problème	Cause possible	Correction
Faible degré de vide	1. Manque d'huile	1. Ajoutez de l'huile jusqu'à la ligne de niveau d'huile
	2. Huile sale	2. Remplacez l'huile
	3. L'admission d'huile est bloquée	3. Nettoyer la prise d'huile ou le filtre
	4. Le tuyau ou l'entrée de gaz est bouché	4. Vérifiez les tuyaux de raccordement
	5. La pompe n'est pas adaptée à l'application	5. Procurez-vous une pompe adaptée à l'application
Fuites d'huile	1. Le joint d'huile est endommagé	1. Remplacez le joint d'huile
	2. Le joint du boîtier est desserré ou usé	2. Remplacez le joint du boîtier
Pulvérisation d'huile	1. Trop d'huile	1. Ajustez le niveau d'huile au niveau recommandé
	2. La pression d'entrée du gaz est trop élevée ou trop de gaz a été pompé	2. Utilisez une pompe plus grosse ou réduisez la pression d'entrée de gaz
Difficulté de démarrage	1. La température de l'huile est trop basse	1. Essayez de démarrer la pompe plusieurs fois pour réchauffer l'huile.
	2. Dysfonctionnement électrique	2. Vérifiez et réparez tout problème électrique
	3. Des corps étrangers sont présen dans la pompe	3. Vérifiez et retirez tout corps étranger du système de pompe
Ne pas réussir à créer bon vide	Fuite dans le vacuomètre ou les connexions	Confirmez la fuite en surveillant le vacuomè tout en appliquant de l'huile de pompe à v toutes les connexions ou aux points de fuite suspectés. Le vide s'améliorera brièvement pendant que l'huile colmate la fuite.

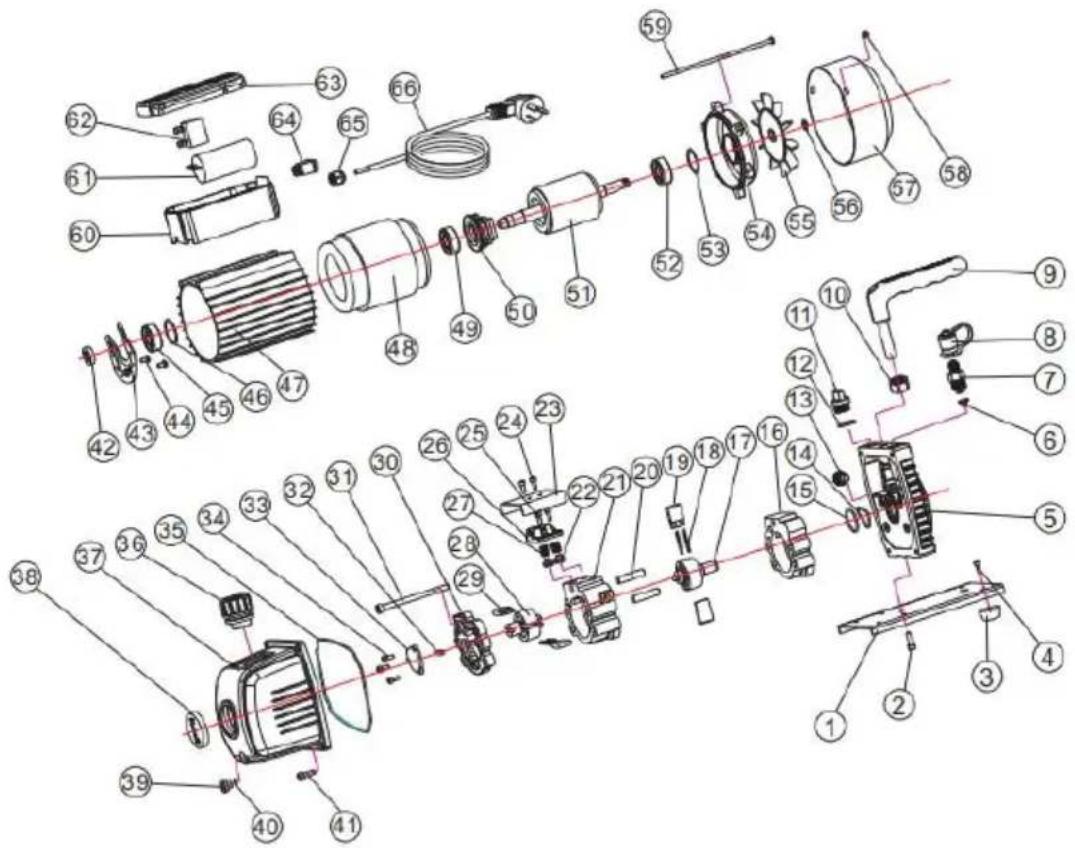

EXPLODED DIAGRAM OF THE PUMP
