SYB-25 - Pompe Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe d'essai de pression manuelle
Marque	Vevor
Modèle	SYB-25
Capacité du réservoir	1,4 gallons (environ 5,3 litres)
Plage de test de pression	0 - 25 bars
Spécification du tuyau	Tuyau résistant à la pression avec connecteur fileté externe de 1/2 pouce
Alimentation	Manuelle (poignée à piston)
Composition	Corps de pompe, piston, bague d'étanchéité, vanne de régulation, manomètre, réservoir d'eau, tamis filtrant, tuyau d'aspiration
Fonctions principales	Test de pression et détection de fuites dans les tuyaux et conduites
Installation	Monter la poignée sur le corps de pompe, fixer le corps sur le réservoir avec les boulons, raccorder le tuyau d'aspiration et les vannes d'arrêt
Entretien	Vérifier et nettoyer régulièrement le tamis filtrant ; inspecter les joints d'étanchéité ; remplacer les pièces usées
Sécurité	Ne pas utiliser en présence de substances acides, alcalines ou corrosives
Dépannage - Pompe n'aspire pas	Vérifier si le tuyau d'aspiration est obstrué ou si l'interrupteur (vanne) est serré
Dépannage - Poignée faible	Vérifier le serrage de l'interrupteur, l'état de la bague d'étanchéité et du clapet anti-retour
Dépannage - Pression instable	Vérifier les fuites dans le circuit, remplacer les joints si nécessaire, contrôler le manomètre
Pièces détachées disponibles	Joints toriques, bagues d'étanchéité, clapets, manomètre, tuyau d'aspiration
Assistance technique	Certificat de garantie électronique et support sur www.vevor.com/support

FOIRE AUX QUESTIONS - SYB-25 Vevor

Comment utiliser la pompe d'essai de pression SYB-25 ?

Remplissez le réservoir d'eau, ouvrez les vannes, actionnez la poignée pour pomper. Surveillez le manomètre jusqu'à la pression souhaitée, puis arrêtez. Si la pression se maintient, le test est réussi.

Quelle est la capacité du réservoir de la pompe SYB-25 ?

La capacité du réservoir est de 1,4 gallons, soit environ 5,3 litres.

Quelle plage de pression peut être testée avec la pompe SYB-25 ?

La pompe peut tester une pression de 0 à 25 bars.

Comment installer la poignée de la pompe ?

Alignez le trou de la poignée avec celui du corps de pompe, insérez la goupille de support, puis pliez la goupille pour la fixer.

Comment remplir le réservoir d'eau ?

Retirez le réservoir ou ouvrez le bouchon, versez de l'eau propre jusqu'à la capacité indiquée. Assurez-vous que le tamis filtrant est en place.

Que faire si la pompe n'aspire pas l'eau ?

Vérifiez que le tuyau d'aspiration n'est pas obstrué et que la vanne d'entrée est bien serrée. Nettoyez le tamis filtrant si nécessaire.

Comment remplacer les joints d'étanchéité ?

Démontez la partie concernée (piston ou sortie), retirez l'ancien joint, installez un neuf de même type en veillant à un bon positionnement, puis remontez.

Puis-je utiliser la pompe avec des liquides autres que l'eau ?

Non, la pompe est conçue pour l'eau uniquement. Ne pas utiliser avec des substances acides, alcalines ou corrosives, car cela endommagerait les composants.

Où trouver des pièces de rechange pour la pompe SYB-25 ?

Les pièces de rechange sont disponibles sur le site www.vevor.com/support. Contactez le service client pour commander des joints, clapets ou manomètres.

Comment interpréter les résultats du test de pression ?

Si le manomètre indique une pression stable après avoir arrêté de pomper, le tuyau testé est étanche. Une chute de pression indique une fuite qu'il faut localiser et réparer.

MODE D'EMPLOI SYB-25 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Instructions pour la pompe d'essai de pression

MODÈLE : SYB-25

Avertissement : Pour réduire le risque de blessure, l'util doit lire attentivement le manuel d'instructions.

La pompe de test de pression manuelle est composée d'un cor-pompe, d'un piston, d'une bague d'étanchéité, d'une vanne de régulation, d'un manomètre, d'un réservoir d'eau, etc.

Principe de fonctionnement : le piston est soulevé par la poigné pour créer un vide dans le corps de la pompe et la vanne d'è est ouverte. Le liquide pénètre dans le corps de la pompe à tr le tamis filtrant et la conduite d'eau. Lorsque la poignée appliqu force pour appuyer, la vanne d'entrée est fermée, la vanne de est ouverte, l'eau sous pression est sortie et l'eau pénètre dans l'objet détecté. Le travail est effectué dans un tel cycle pour ré le test de pression de la pression nominale.

Attention particulière:

Ne pas utiliser sur des lieux de travail contenant des substances acides, alcalines et corrosives .

INSTALLATION STEPS

1. Alignez le trou de la poignée avec le trou du corps de la pompe la goupille dans le trou de la poignée, puis insérez la goupille dans de la goupille et pliez la goupille (voir les numéros d'explosion 6 et plus de détails).

2. Placez le corps de la pompe sur le réservoir, la poignée face au réservoir d'eau. Alignez les trous de vis du corps de la pompe avec du réservoir d'eau, placez les quatre boulons dans les trous de vis e serrez-les avec un outil. (voir explosion numéros 8 et 9 pour plus de

détails).

1. Installer le tuyau d'aspiration depuis l'intérieur du réservoir d'eau sur l'interface située en bas du corps de pompe (voir schéma éclaté n°4) Placez la bague d'étanchéité dans le joint de la conduite d'eau, puis le joint de la conduite d'eau et du corps de pompe (voir schéma éc n°10).

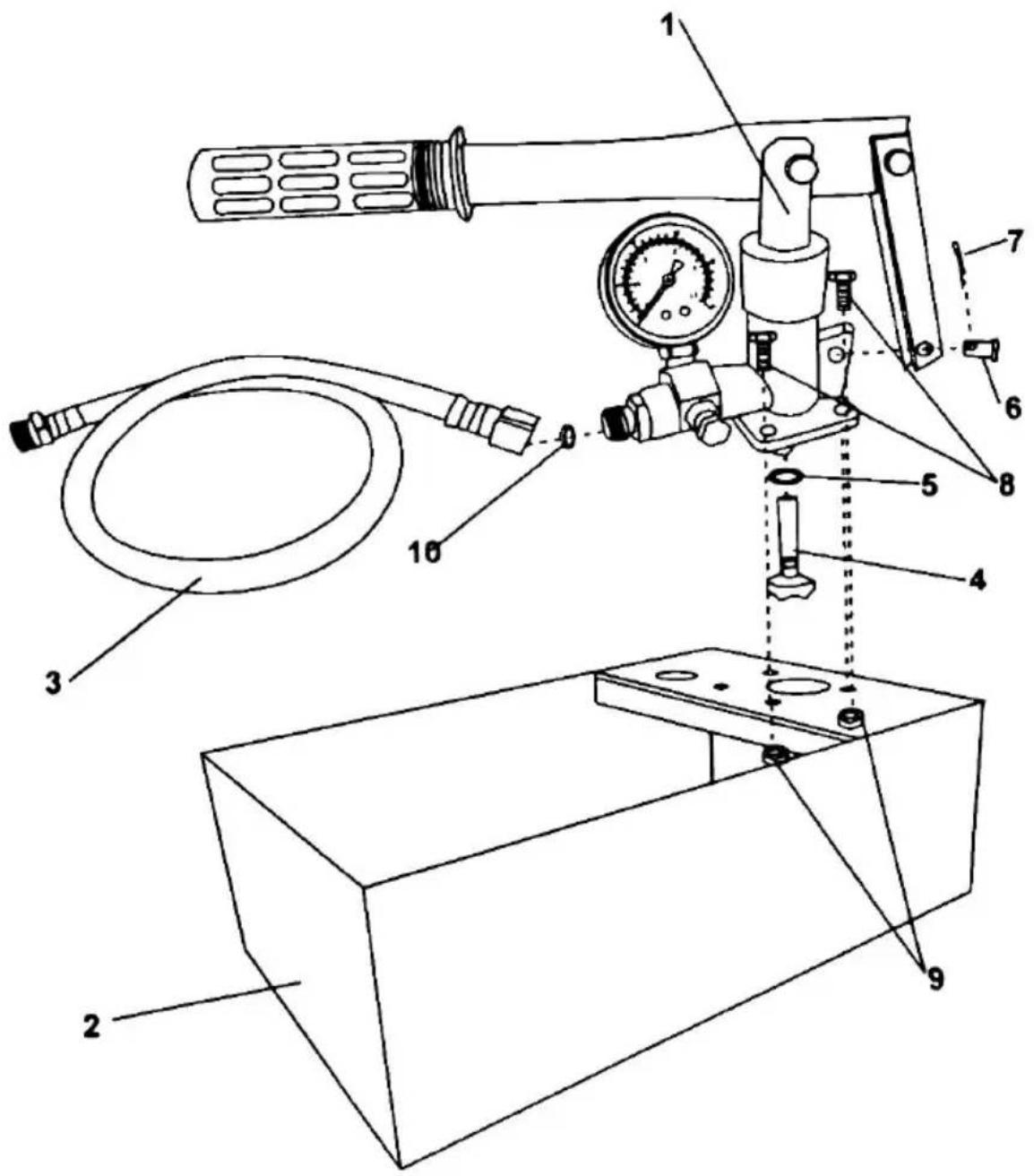

EXPLOSION DIAGRAM AND PARTS LIST

Non.	DESCRIPTION	Qté	No n.	DESCRIPTION	Qté
1	Poignée de presse avec compteur	1	6	Goupille de suppor	1
2	Réservoir d'eau	1	7	R-snap	1
3	Tuyau avec connecteur	1	8	Boulon	4
4	Passoire	1	9	Écrou à vis	4
5	Joint torique	2	dix	Bague d'étanchéité	2

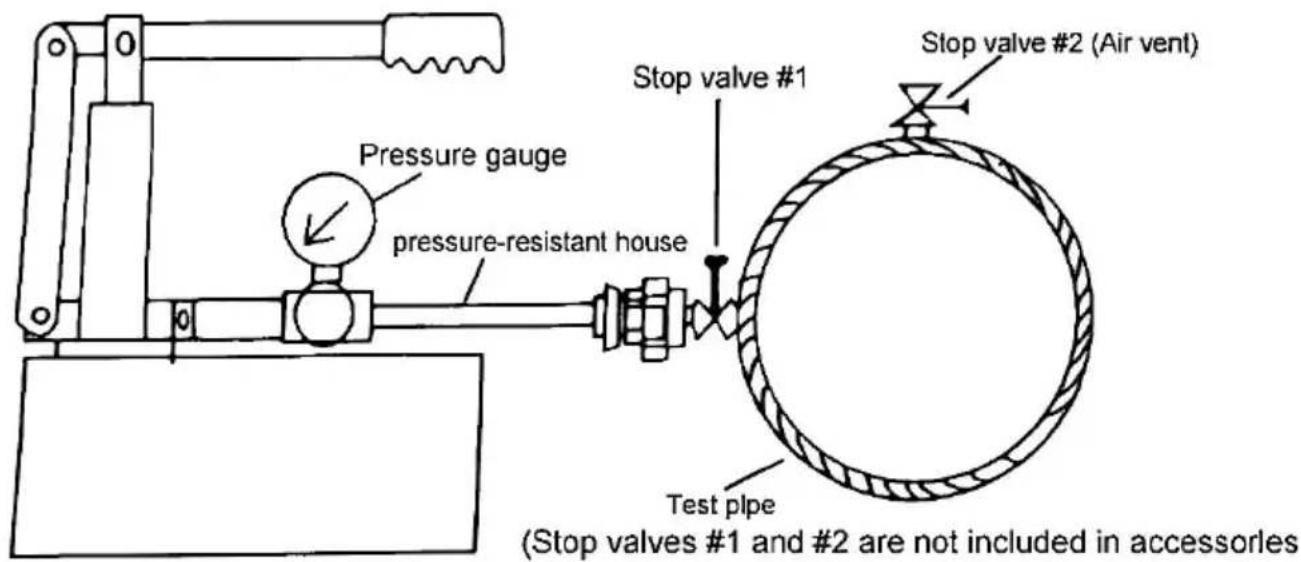

1. Installez les vannes d'arrêt sur le tuyau d'essai (#1,#2)
2. Remplissez le tube d'essai avec de l'eau en utilisant de l'eau service provenant d'une autre source d'approvisionnement.
3. Lorsque le tube de test est rempli d'eau, retirez l'air et ferri vanne (#2).
4. Connectez le testeur et le tube de test avec le test de ma résistant à la pression ci-joint.
5. Remplissez le réservoir d'eau du testeur avec de l'eau et fa

fonctionner la pompe.

1. Ouvrez la vanne d'arrêt (#1) du tuyau d'essai et continuez l'opération pour faire le plein d'eau.
2. Lorsque le manomètre équipé du testeur atteint la pression requise, arrêtez de faire fonctionner la pompe.
3. Si la pression ne chute pas, le tube de test est parfait.
4. Si la pression chute, cela indique une fuite provoquée quelc part sur le tuyau de test.

Modèle	SYB-25
Capacité du réservoir	1,4 gallons
Plage de test de pression	0-25 bars
Spécification du tuyau	Tuyau résistant à la pression avec connecteur fileté externe de 12 pouce

FAILURE RECOVERY

Lorsque la poignée monte, l'eau ne peut pas être aspirée.	1. Vérifiez si le tuyau d'aspiration est bloqué des déchets.2. Vérifiez si l'interrupteur est serré.
La poignée est faible lors des mouvements de haut en bas.	1. Vérifiez si l'interrupteur est serré.2. Vérifiez si la bague d'étanchéité de l'arbre piston est endommagée.3. Vérifiez si le clapet anti-retour dans le joir sortie est sale.
Le manomètre montre que la pression est instable.	1. S'il y a une fuite dans le pipeline ou le sortie, la bague d'étanchéité doit être remplac2. La fuite de connexion de la tige du comp remplacez le pays d'étanchéité.3. Dommages au manomètre, réparer le manomètre.

Attention particulière:

Ne pas utiliser sur des lieux de travail contenant des substances acides, alcalines et corrosives.
