MANUALE UTENTE SYB-25 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
Istruzioni per la pompa di prova della pressione
MODELLO: SYB-25
Avvertenza: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
La pompa per test di pressione manuale è composta da corpo pompa, stantuffo, anello di tenuta, valvola di controllo, manometro serbatoio dell'acqua e così via.
Principio di funzionamento: lo stantuffo viene sollevato dalla mani per creare un vuoto nel corpo della pompa e la valvola di ingr viene aperta. Il liquido entra nel corpo della pompa attraverso lo schermo del filtro e il tubo dell'acqua. Quando la maniglia applica forza per premere verso il basso, la valvola di ingresso viene da la valvola di uscita viene aperta, l'acqua sotto pressione viene emessa e l'acqua entra nell'oggetto rilevato. Il lavoro viene eseg in tale ciclo per realizzare la prova di pressione della pressione nominale.
Attenzione speciale:
Non utilizzare in ambienti di lavoro con sostanze acide, alcaline e corrosive.
INSTALLATION STEPS
-
Allineare il foro della maniglia con il foro del corpo della pompa, inserire il perno nel foro della maniglia, quindi inserire il perno nel foro perno e piegare il perno (vedere i numeri dell'esplosione 6 e 7 per dettagli).
-
Posizionare il corpo della pompa sul serbatoio, con la maniglia riv verso il serbatoio dell'acqua. Allineare i fori delle viti del corpo della con quelli del serbatoio dell'acqua, posizionare i quattro bulloni nei for
delle viti e serrarli con uno strumento. (vedi esplosione numeri 8 e 9 dettagli).
- Installare il tubo di aspirazione dall'interno del serbatoio dell'acqua sull'interfaccia nella parte inferiore del corpo della pompa (vedere sche di esplosione n. 4).
Mettere l'anello di tenuta nel giunto del tubo dell'acqua, quindi serrare giunto del tubo dell'acqua e il corpo della pompa (vedere diagramma esplosione n. 10).

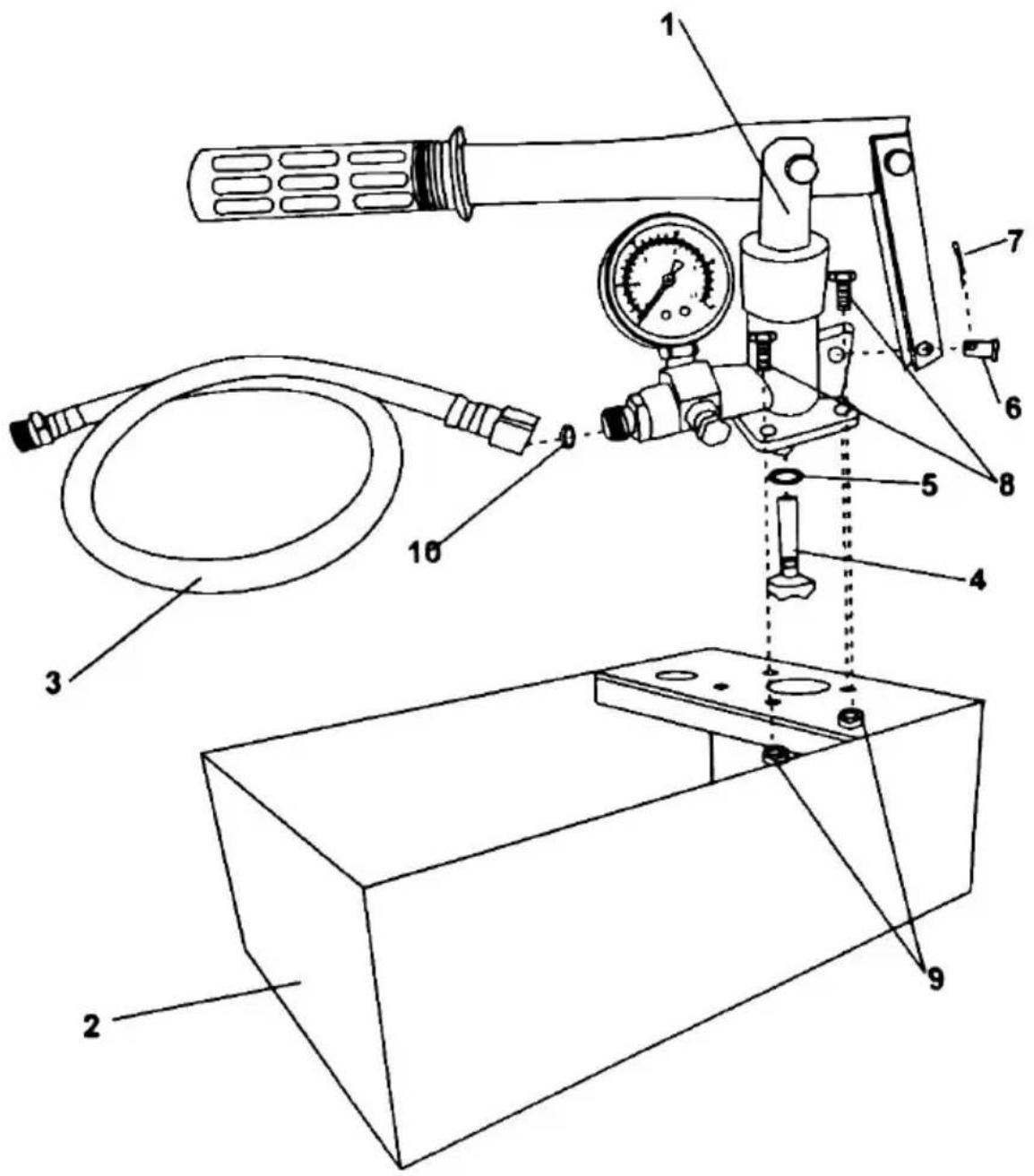

EXPLOSION DIAGRAM AND PARTS LIST
| NO. | DESCRIZIONE | Qtà | NO. | DESCRIZIONE | Qtà |
| 1 | Maniglia a pressione co contatore | 1 | 6 | Perno di supporto | 1 |
| 2 | Serbatoio d'acqua | 1 | 7 | R-scatto | 1 |
| 3 | Tubo con connettore | 1 | 8 | Bullone | 4 |
| 4 | Filtro | 1 | 9 | Dado | 4 |
| 5 | O-ring | 2 | 10 | Anello di tenuta | 2 |

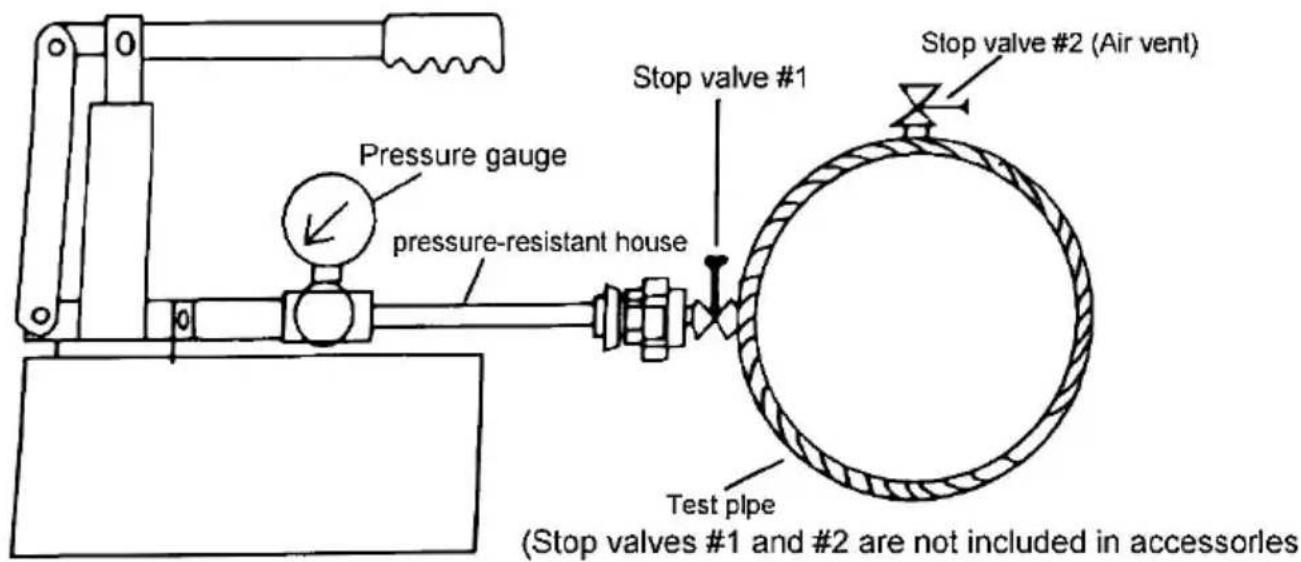

- Installare le valvole di arresto sul tubo di prova (#1,#2)
- Riempire il tubo di prova con acqua utilizzando acqua di se di un'altra fonte di approvvigionamento.
- Quando il tubo di prova è pieno d'acqua, rimuovere l'aria e chiudere la valvola (n. 2).
- Collegare il tester e il tubo di prova con il test domestico resistente alla pressione allegato
- Riempire il serbatoio dell'acqua del tester con acqua e azior
la pompa.
- Aprire la valvola di arresto (n. 1) del tubo di prova e cont l'operazione per riempire con acqua.
- Quando il manometro in dotazione al tester raggiunge la pressione richiesta, interrompere il funzionamento della pompa.
- Se la pressione non scende, il tubo di prova è perfetto.
- Se la pressione diminuisce, è indicativo di una perdita causa da qualche parte sul tubo di prova.
| Modello | SYB-25 |
| Capacità del serbatoio | 1,4 galloni |
| Intervallo di prova della pressione | 0-25 bar |
| Specifiche del tubo | Tubo resistente alla pressione con connettore filettato esterno da 1/2 |
FAILURE RECOVERY
| Quando la manigli si sposta verso l'alto, l'acqua non può essere aspirata. | 1. Controllare se il tubo di aspirazione è ost rifiuti.2. Controllare se l'interruttore è serrato. |
| La maniglia è debole quando si sposta su e giù. | 1. Controllare se l'interruttore è serrato.2. Controllare se l'anello di tenuta dell'albero pistone è danneggiato.3. Controllare se la valvola di ritegno nel giu uscita è sporca. |
| Il manometro indic che la pressione instabile. | 1. Se sono presenti perdite nella tubazione o giunto di uscita, l'anello di tenuta deve essere sostituito.2. la perdita del collegamento dell'asta del misuratore, sostituire il paese di tenuta.3. Danno al manometro, riparare il manometro |
Attenzione speciale:
Non utilizzare in ambienti di lavoro con sostanze acide, alcaline e corrosive.
