Producttype	Handmatige drukproefpomp
Merk	Vevor
Model	SYB-25
Tankinhoud	1,4 gallon (ongeveer 5,3 liter)
Druktestbereik	0 - 25 bar
Slangspecificatie	Drukbestendige slang met 1/2 inch buitendraadconnector
Aandrijving	Handmatig (zuigerhendel)
Samenstelling	Pomplichaam, zuiger, afdichtring, regelklep, manometer, watertank, filterzeef, zuigslang
Hoofdfuncties	Druk testen en lekkage detecteren in leidingen en buizen
Installatie	Monteer de hendel op het pomplichaam, bevestig het lichaam met bouten op de tank, sluit de zuigslang en afsluitkleppen aan
Onderhoud	Regelmatig de filterzeef controleren en reinigen; afdichtingen inspecteren; versleten onderdelen vervangen
Veiligheid	Niet gebruiken in aanwezigheid van zure, alkalische of corrosieve stoffen
Probleemoplossing - Pomp zuigt niet	Controleer of de zuigslang verstopt is of of de schakelaar (klep) dicht is
Probleemoplossing - Hendel gaat moeizaam	Controleer de aanspanning van de schakelaar, de staat van de afdichtring en de terugslagklep
Probleemoplossing - Onstabiele druk	Controleer op lekkages in het circuit, vervang indien nodig afdichtingen, controleer de manometer
Reserveonderdelen beschikbaar	O-ringen, afdichtringen, kleppen, manometer, zuigslang
Technische ondersteuning	Elektronisch garantiecertificaat en ondersteuning op www.vevor.com/support

Veelgestelde vragen - SYB-25 Vevor

Hoe gebruik ik de handmatige drukproefpomp SYB-25?

Vul de tank met water, open de kleppen, bedien de hendel om te pompen. Houd de manometer in de gaten tot de gewenste druk, stop dan. Als de druk stabiel blijft, is de test geslaagd.

Wat is de tankinhoud van de SYB-25 pomp?

De tankinhoud is 1,4 gallon, ongeveer 5,3 liter.

Welk drukbereik kan worden getest met de SYB-25 pomp?

De pomp kan een druk van 0 tot 25 bar testen.

Hoe installeer ik de hendel van de pomp?

Lijn het gat van de hendel uit met dat van het pomplichaam, steek de steunpen in, buig de pen om hem vast te zetten.

Hoe vul ik de watertank?

Verwijder de tank of open de dop, giet schoon water tot de aangegeven capaciteit. Zorg dat de filterzeef op zijn plaats zit.

Wat te doen als de pomp geen water zuigt?

Controleer of de zuigslang niet verstopt is en of de inlaatklep goed vastzit. Reinig de filterzeef indien nodig.

Hoe vervang ik de afdichtingen?

Demonteer het betreffende onderdeel (zuiger of uitlaat), verwijder de oude afdichting, installeer een nieuwe van hetzelfde type met goede positionering, en monteer het weer.

Kan ik de pomp gebruiken met andere vloeistoffen dan water?

Nee, de pomp is alleen ontworpen voor water. Niet gebruiken met zure, alkalische of corrosieve stoffen, omdat dit de componenten kan beschadigen.

Waar vind ik reserveonderdelen voor de SYB-25 pomp?

Reserveonderdelen zijn beschikbaar op www.vevor.com/support. Neem contact op met de klantenservice om afdichtingen, kleppen of manometers te bestellen.

Hoe interpreteer ik de resultaten van de druktest?

Als de manometer een stabiele druk aangeeft nadat u stopt met pompen, is de geteste leiding dicht. Een drukdaling duidt op een lekkage die moet worden gelokaliseerd en gerepareerd.

GEBRUIKSAANWIJZING SYB-25 Vevor

Instructies voor druktestpomp

MODEL: SYB-25

Waarschuwing-Om het risico op letsel te verminderen, n gebruiker de handleiding zorgvuldig lezen.

Handmatige druktestpomp bestaat uit een pomplichaam, plunjer, afdichtring, regelklep, manometer, watertank enzovoort.

Werkingsprincipe: De plunjer wordt aan de hendel opgetild om e vacuum in het pomplichaam te creëren en de inlaatklep wordt geopend. De vloeistof komt het pomplichaam binnen via het filterscherm en de waterleiding. Wanneer de hendel kracht uitoefem naar beneden te drukken, wordt de inlaatklep gesloten, de uitlaatklep geopend, wordt er water onder druk afgegeven en kork het water het gedetecteerde object binnen. In een dergelijke cyclo worden de werkzaamheden uitgevoerd om de druktest van de nominale druk te realiseren.

Speciale aandacht:

Niet gebruiken op werkplekken met zure, alkalische en bijtende stoffen.

INSTALLATION STEPS

1. Lijn het handvatgat uit met het gat in het pomplichaam, steek de het handvatgat, steek vervolgens de pin in het pingat en buig de pir explosienummers 6 en 7 voor details).
2. Plaats het pomplichaam op de tank, met de hendel naar de water gericht. Lijn de schroefgaten van het pomphuis uit met die van de watertank, plaats de vier bouten in de schroefgaten en draai ze vast gereedschap. (zie explosienummers 8 en 9 voor details).
3. Installeer de aanzuigleiding vanaf de binnenkant van de watertank

de interface aan de onderkant van het pomphuis (zie explosiediagram 4).

Plaats de afdichtring in de verbinding van de waterleiding en draai vervolgens de verbinding van de waterleiding en het pomplichaam vas (zie explosiediagram nr. 10).

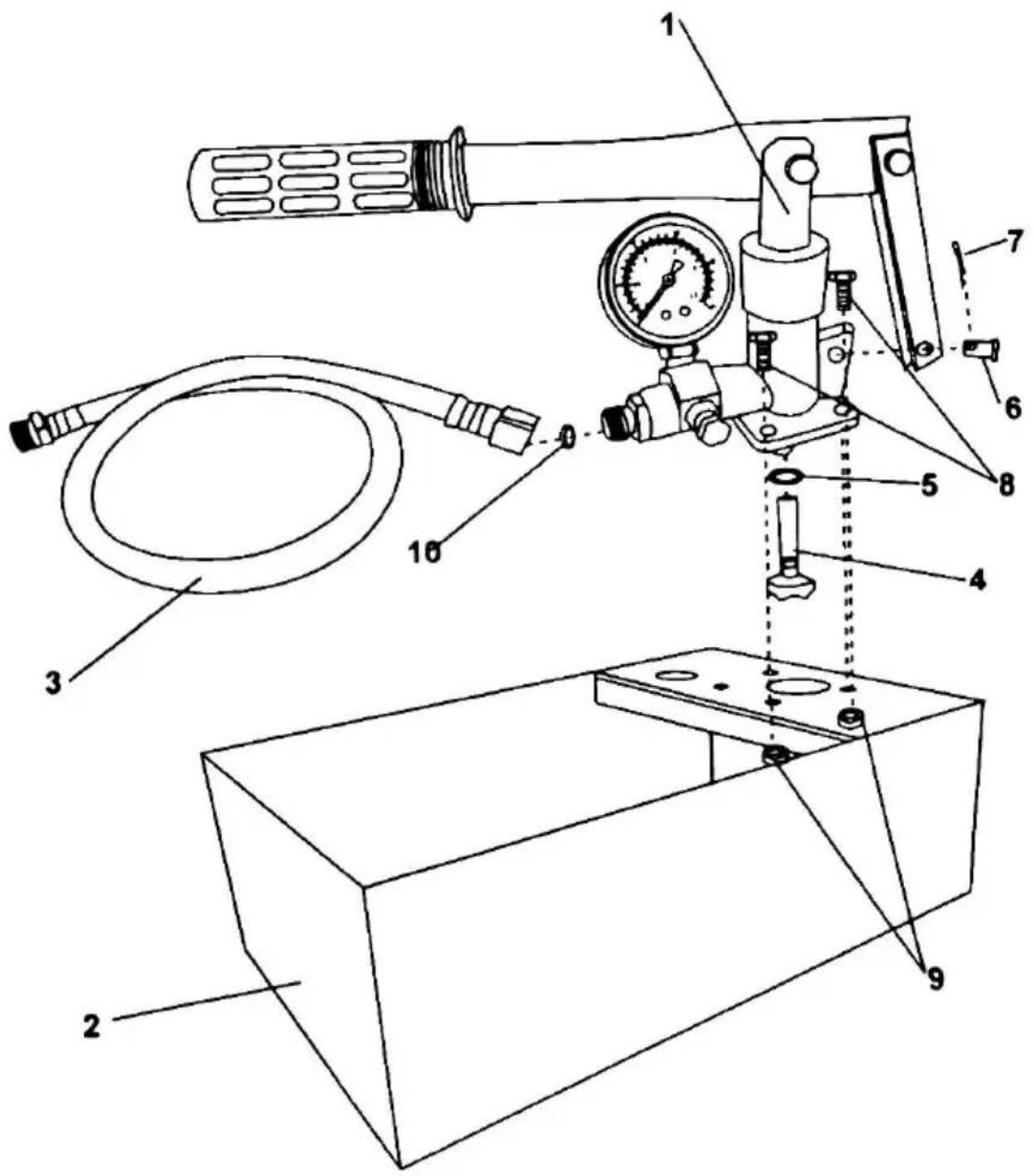

EXPLOSION DIAGRAM AND PARTS LIST

Nee.	BESCHRIJVING	Aa nta I	Ne e.	BESCHRIJVING	Aant al
1	Druk op handgreep met meter	1	6	Steunpin	1
2	Watertank	1	7	R-snap	1
3	Slang met aansluiting	1	8	Bout	4
4	Zeef	1	9	Schroef Bout	4
5	O-ring	2	10	Afsluitring	2

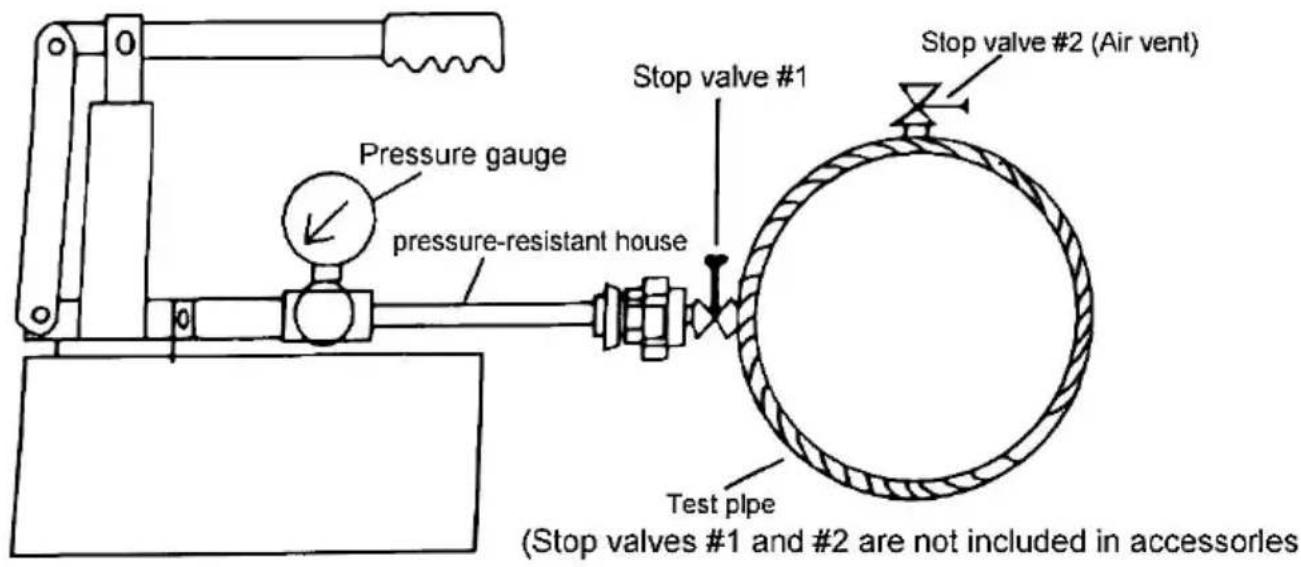

1. Installeer de afsluiters op de testleiding (#1, #2)
2. Vul de testleiding met water door gebruik te maken van leidingwater van een andere toevoerbron.
3. Wanneer de testleiding gevuld is met water, verwijdert u de en sluit u de klep (#2).
4. Verbind de tester en de testleiding met de bijgevoegde drukbestendige huistest

5. Vul de watertank van de tester met water en bedien de po

6. Open de afsluiter (#1) van de testleiding en ga door met h vullen met water.

7. Wanneer de manometer waarmee de tester is uitgerust, de vereiste druk heeft bereikt, stop dan met het bedienen van de
8. Als de druk niet daalt, is de testleiding perfect.
9. Als de druk daalt, duidt dit op lekkage ergens in de testlei

Model	SYB-25
Tankinhoud _	1,4 gallon
Druktestbereik _	0-25bar
Slangspecificatie	Drukbestendige slang met 12 inch externe schroefdraadaansluiting

FAILURE RECOVERY

Wanneer de hende naar boven beweegt, kan het water niet worden opgezogen.	1. Controleer of de zuigleiding verstopt is doafval.2. Controleer of de schakelaar goed vastzit.
Het handvat is zwak bij het op eener bewegen.	1. Controleer of de schakelaar goed vastzit.2. Controleer of de afdichtring van de zuigera beschadigd is.3. Controleer of de terugslagklep in de uitlaatverbinding vuil is.
De manometer geeft aan dat de druk instabiel is.	1. Als er lekkage is in de pijpleiding of uitlaatverbinding, moet de afdichtring worden vervangen.2. De lekkage van de meterstangaansluiting, vervang het afdichtingsland.3. Schade aan de manometer, repareer de manometer.

Speciale aandacht:

Niet gebruiken op werkplekken met zure, alkalische en bijtende stoffen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en e-garantiecertificaat
