BEDIENUNGSANLEITUNG SYB-25 Vevor
Technisch Support- und E-Garantiezertifikat www.vevor.com/support
Anweisungen zur Drucktestpumpe
MODELL: SYB-25
Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
Die manuelle Druckprüfpumpe besteht aus Pumpenkörper, Kolben, Dichtungsring, Steuerventil, Manometer, Wassertank usw.
Funktionsprinzip: Der Kolben wird am Griff angehoben, um im Pumpenkörper ein Vakuum zu erzeugen, und das Einlassventil w geöffnet. Die Flüssigkeit gelangt durch das Filtersieb und die Wasserleitung in den Pumpenkörper. Wenn der Griff Kraft zum Herunterdrücken ausübt, wird das Einlassventil geschlossen, das Auslassventil geöffnet, das Druckwasser wird ausgegeben und das Wasser dringt in das erkannte Objekt ein. Die Arbeit wird in einem solchen Zyklus durchgeführt, um die Druckprüfung des Nenndrucks zu realisieren.
Besondere Aufmerksamkeit:
Nicht an Arbeitsplätzen mit sauren, alkalischen und ätzenden Stoff verwenden.
INSTALLATION STEPS
- Richten Sie das Griffloch mit dem Pumpenkörperloch aus, stecken den Stift in das Griffloch, stecken Sie dann den Stift in das Stiftloch biegen Sie den Stift (Einzelheiten siehe Explosionsnummern 6 und 7).
-
Setzen Sie den Pumpenkörper auf den Tank, wobei der Griff zum Wassertank zeigt. Richten Sie die Schraubenlöcher des Pumpenkörpers mit denen des Wassertanks aus, setzen Sie die vier Schrauben in die Schraubenlöcher ein und ziehen Sie sie mit einem Werkzeug fest. ( Einzelheiten siehe Explosionsnummern 8 und 9 ).
-
Installieren Sie das Saugrohr von der Innenseite des Wassertanks der Schnittstelle an der Unterseite des Pumpenkörpers (siehe Explosionsdiagramm Nr. 4).
Setzen Sie den Dichtungsring in die Verbindung der Wasserleitung ein ziehen Sie dann die Verbindung der Wasserleitung und des Pumpenkörpers fest (siehe Explosionszeichnung Nr. 10).

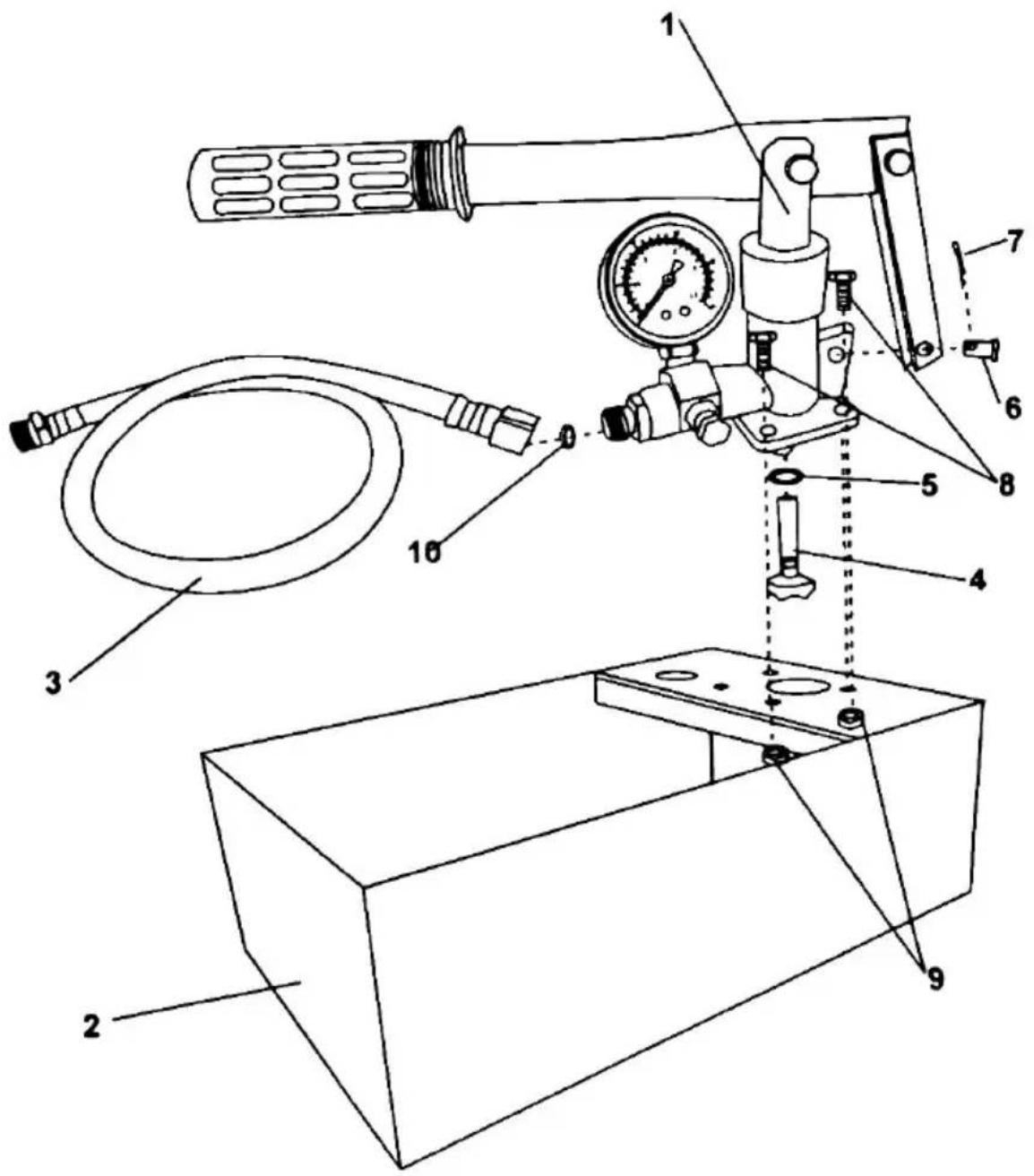

EXPLOSION DIAGRAM AND PARTS LIST
| NEIN. | BESCHREIBUNG | Menge | NEIN. | BESCHREIBUNG | Menge |
| 1 | Drücken Sie den Griff dem Messgerät | 1 | 6 | Stützstift | 1 |
| 2 | Wassertank | 1 | 7 | R-Snap | 1 |
| 3 | Schlauch mit Anschluss | 1 | 8 | Bolzen | 4 |
| 4 | Sieb | 1 | 9 | Schraubenmutter | 4 |
| 5 | O-Ring | 2 | 10 | Siegelring | 2 |

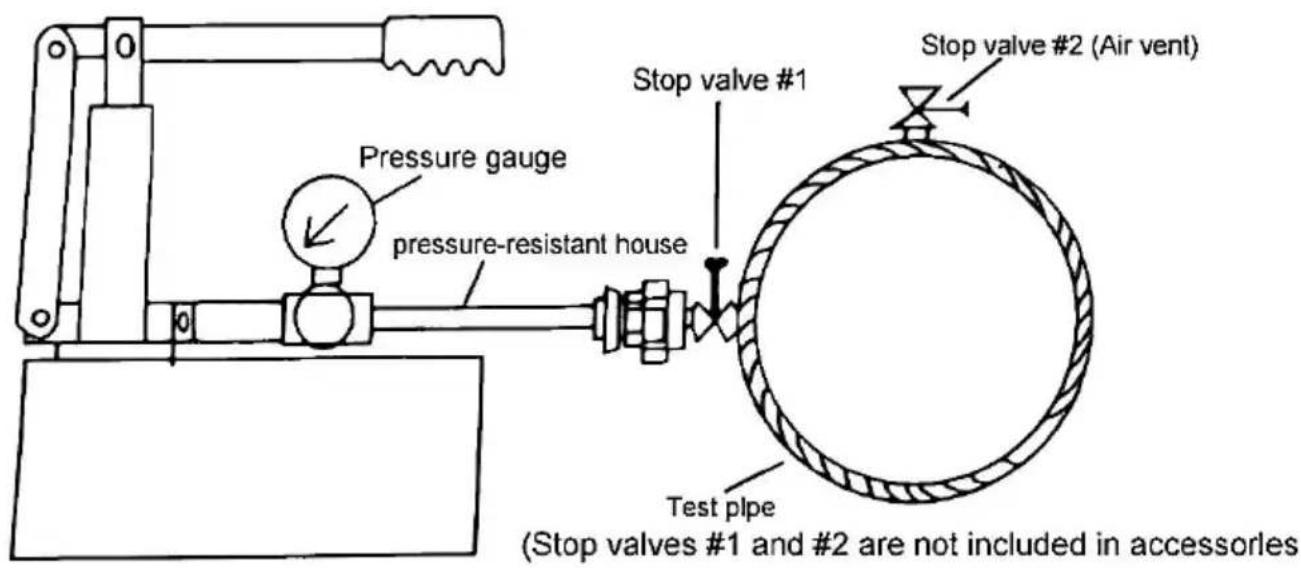

- Installieren Sie die Absperrventile an der Testleitung (Nr. 1, 2).
- Füllen Sie das Prüfrohr mit Wasser, indem Sie Brauchwasse aus einer anderen Versorgungsquelle verwenden.
- Wenn das Testrohr mit Wasser gefüllt ist, entfernen Sie die und schließen Sie das Ventil (Nr. 2).
-
Verbinden Sie das Prüfgerät und das Prüfrohr mit der angeschlossenen druckfesten Hausprobe
-
Füllen Sie den Wassertank des Testers mit Wasser und betreiben Sie die Pumpe.
- Öffnen Sie das Absperrventil (Nr. 1) des Testrohrs und fahr Sie mit dem Vorgang fort, um Wasser einzufüllen.
- Wenn das am Tester angebrachte Manometer den erforderlichen Druck erreicht, stoppen Sie den Betrieb der Pumpe
- Wenn der Druck nicht abfällt, ist das Testrohr perfekt.
- Wenn der Druck abfällt, deutet dies auf eine Undichtigkeit irgendwo im Prüfrohr hin.
| Modell | SYB-25 |
| Tankinhalt _ | 1,4 Gallone |
| Druckprüfbereich _ | 0-25 bar |
| Schlauchspezifikation | Druckfester Schlauch mit 12 Zoll Außengewindeanschluss |
FAILURE RECOVERY
| Wenn sich der Gr nach oben bewegt kann das Wasser nicht angesaugt werden. | 1. Prüfen Sie, ob das Saugrohr durch Schmu verstopft ist.2. Überprüfen Sie, ob der Schalter festgezogen |
| Der Griff ist beim Auf- und Abbewegen schwach. | 1. Prüfen Sie, ob der Schalter festgezogen is 2. Prüfen Sie, ob der Dichtring des Kolbensch beschädigt ist.3. Prüfen Sie, ob das Rückschlagventil im Auslassstutzen verunreinigt ist. |
| Das Manometer zeigt an, dass der Druck instabil ist. | 1. Bei Undichtigkeiten in der Rohrleitung oder Auslassverbindung sollte der Dichtungsring ausgetauscht werden.2. Wenn die Messstabverbindung undicht ist, ersetzen Sie das Dichtungsland.3. Manometerschaden, Manometer reparieren. |
Besondere Aufmerksamkeit:
Nicht an Arbeitsplätzen mit sauren, alkalischen und ätzenden Stoffe verwenden.
