MANUAL DE USUARIO SYB-25 Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
Instrucciones para la bomba de prueba de presión
MODELO: SYB-25
Advertencia: para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.
La bomba de prueba de presión manual se compone de un cu de bomba, un émbolo, un anillo de sellado, una válvula de cor un manómetro, un tanque de agua, etc.
Principio de funcionamiento: el mango levanta el émbolo para cr un vacío en el cuerpo de la bomba y se abre la válvula de El líquido ingresa al cuerpo de la bomba a través de la rejilla y la tubería de agua. Cuando el mango aplica fuerza para pres hacia abajo, la válvula de entrada se cierra, la válvula de salida abre, el agua a presión sale y el agua ingresa al objeto detecte trabajo se lleva a cabo en dicho ciclo para realizar la prueba y presión de la presión nominal.
Atención especial:
No utilizar en lugares de trabajo con sustancias ácidas, alcalinas corrosivas.
INSTALLATION STEPS
- Alinee el orificio de la manija con el orificio del cuerpo de la be inserte el pasador en el orificio de la manija, luego inserte el pasado orificio del pasador y doble el pasador (consulte las explosiones número y 7 para obtener más detalles).
- Coloque el cuerpo de la bomba en el tanque, con la manija hacia tanque de agua. Alinee los orificios para tornillos del cuerpo de la bón con los del tanque de agua, coloque los cuatro pernos en los orificio tornillos y apriételos con una herramienta. (ver explosiones números 8
para más detalles).
- Instale la tubería de succión desde el interior del tanque de agu interfaz en la parte inferior del cuerpo de la bomba (consulte el diag de explosión No. 4).
Coloque el anillo de sellado en la unión de la tubería de agua y lu apriete la unión de la tubería de agua y el cuerpo de la bomba (co diagrama de explosión No. 10).

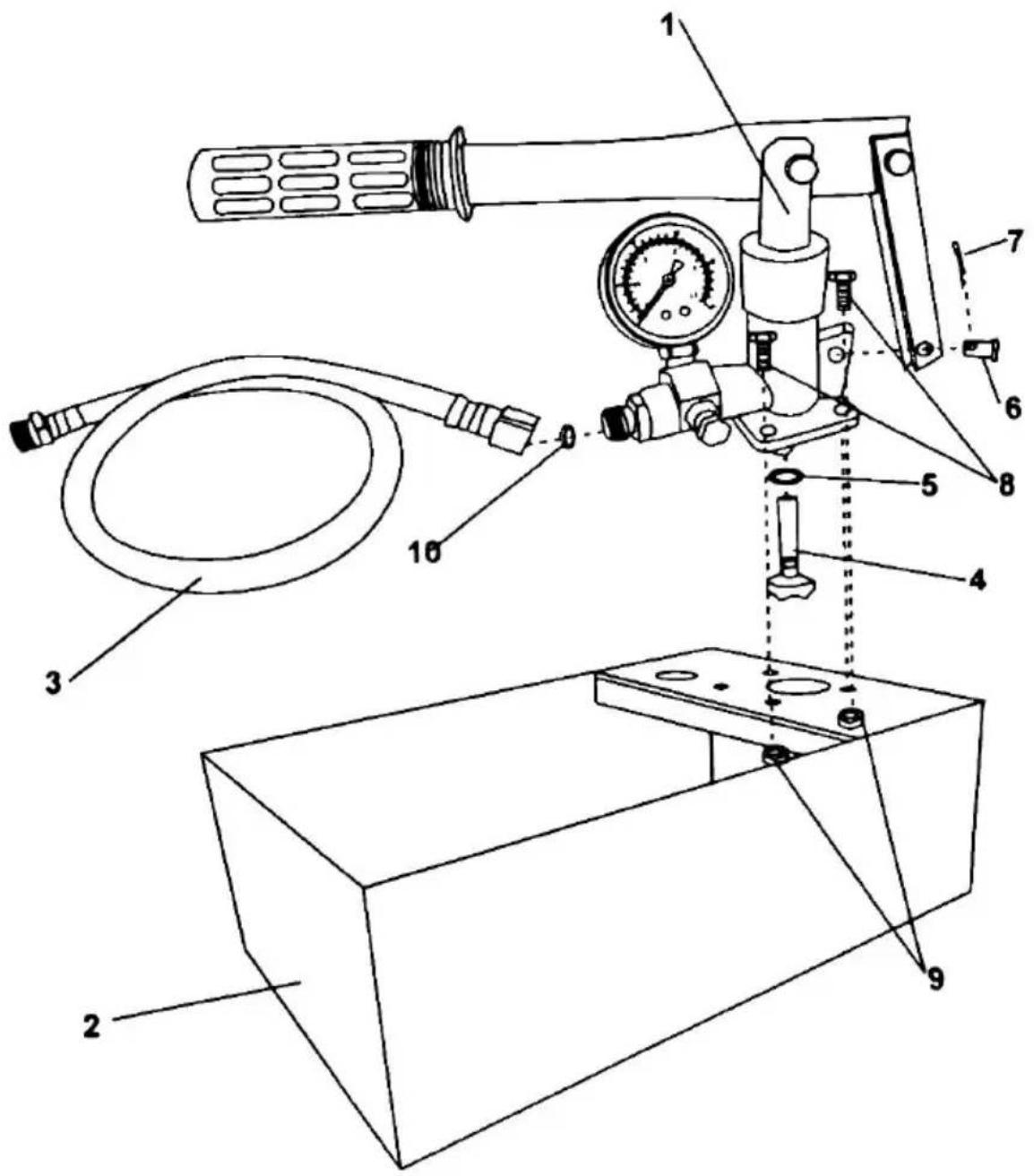

EXPLOSION DIAGRAM AND PARTS LIST
| No. | DESCRIPCIÓN | Cantidad | No. | DESCRIPCIÓN | Cantidad |
| 1 | Empuñadura de presión con medidor. | 1 | 6 | Pasador de soporte | 1 |
| 2 | Depósito de agua | 1 | 7 | R-chasquido | 1 |
| 3 | Manguera con conector | 1 | 8 | Tornillo | 4 |
| 4 | Colador | 1 | 9 | Tuerca de tornillo | 4 |
| 5 | junta tórica | 2 | 10 | anillo de sellado | 2 |

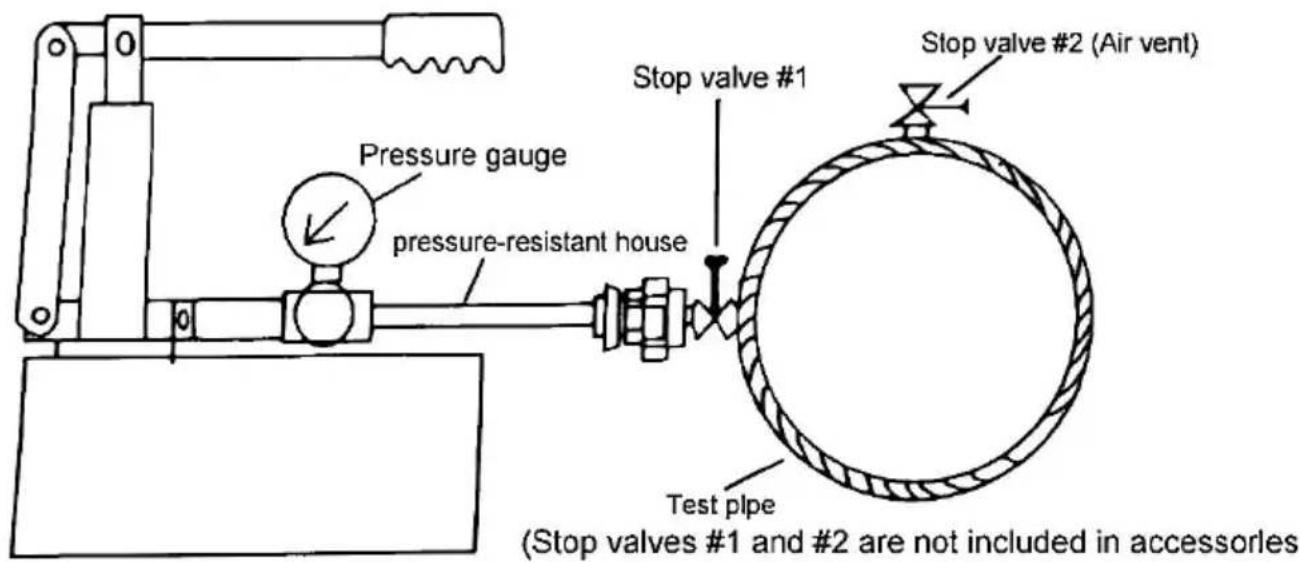

- Instale las válvulas de cierre en el tubo de prueba (#1,#2)
- Llene la tubería de prueba con agua utilizando agua de se de otra fuente de suministro.
- Cuando el tubo de prueba esté lleno de agua, retire el air cierre la válvula (#2).
- Conecte el probador y el tubo de prueba con el ensayo doméstico resistente a la presión adjunto.
- Llene el tanque de agua del probador con agua y opere la
bomba.
- Abra la válvula de cierre (#1) del tubo de prueba y continuó operación para llenar con agua.
- Cuando el manómetro equipado con el probador alcance la presión requerida, deje de operar la bomba.
- Si la presión no baja, el tubo de prueba está perfecto.
- Si la presión cae, es indicativo de una fuga causada en a lugar del tubo de prueba.

| Modelo | SYB-25 |
| Capacidad del tanque | 1,4 galones |
| Rango de prueba de presión | 0-25 barras |
| Especificación de la manguera | Manguera resistente a la presión conector roscado externo de 12 pulgada |
FAILURE RECOVERY
| Cuando el mango se mueve hacia arriba, no se puec aspirar el agua. | 1. Compruebe si el tubo de succión está bló por basura.2. Compruebe si el interruptor está apretado. |
| El mango es débi al moverlo hacia arriba y hacia abajo. | 1. Compruebe si el interruptor está apretado.2. Compruebe si el anillo de sellado del eje pistón está dañado.3. Compruebe si la válvula de retención en de salida está sucia. |
| El manómetro muestra que la presión es inestable. | 1. Si hay fugas en la tubería o en la junta se debe reemplazar el anillo de sellado.2. Si hay fugas en la conexión de la varilla medidor, reemplace el país de sellado.3. Daños en el manómetro, repare el manóm |
Atención especial:
No utilizar en lugares de trabajo con sustancias ácidas, alcalinas corrosivas.
