BRUKSANVISNING SYB-25 Vevor
Teknisk Support och e-garanticertifikat www.vevor.com/support
Instruktioner för trycktestpump
MODELL: SYB-25
Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.
Manuell trycktestpump består av pumpkropp, kolv, tätningsring, kontrollventil, tryckmätare, vattentank och så vidare.
Arbetsprincip: Kolven lyfts upp av handtaget för att skapa ett va i pumpkroppen och inloppsventilen öppnas. Vätskan kommer in i pumpkroppen genom filtersilen och vattenröret. När handtaget trycker ned kraft stängs inloppsventilen, utloppsventilen öppnas, tryckvattnet matas ut och vattnet kommer in i det detekterade föremålet. Arbetet utförs i en sådan cykel för att realisera tryckte av det nominella trycket.
Särskild uppmärksamhet:
Använd inte på arbetsplatser med syra, alkali och frätande ämnen

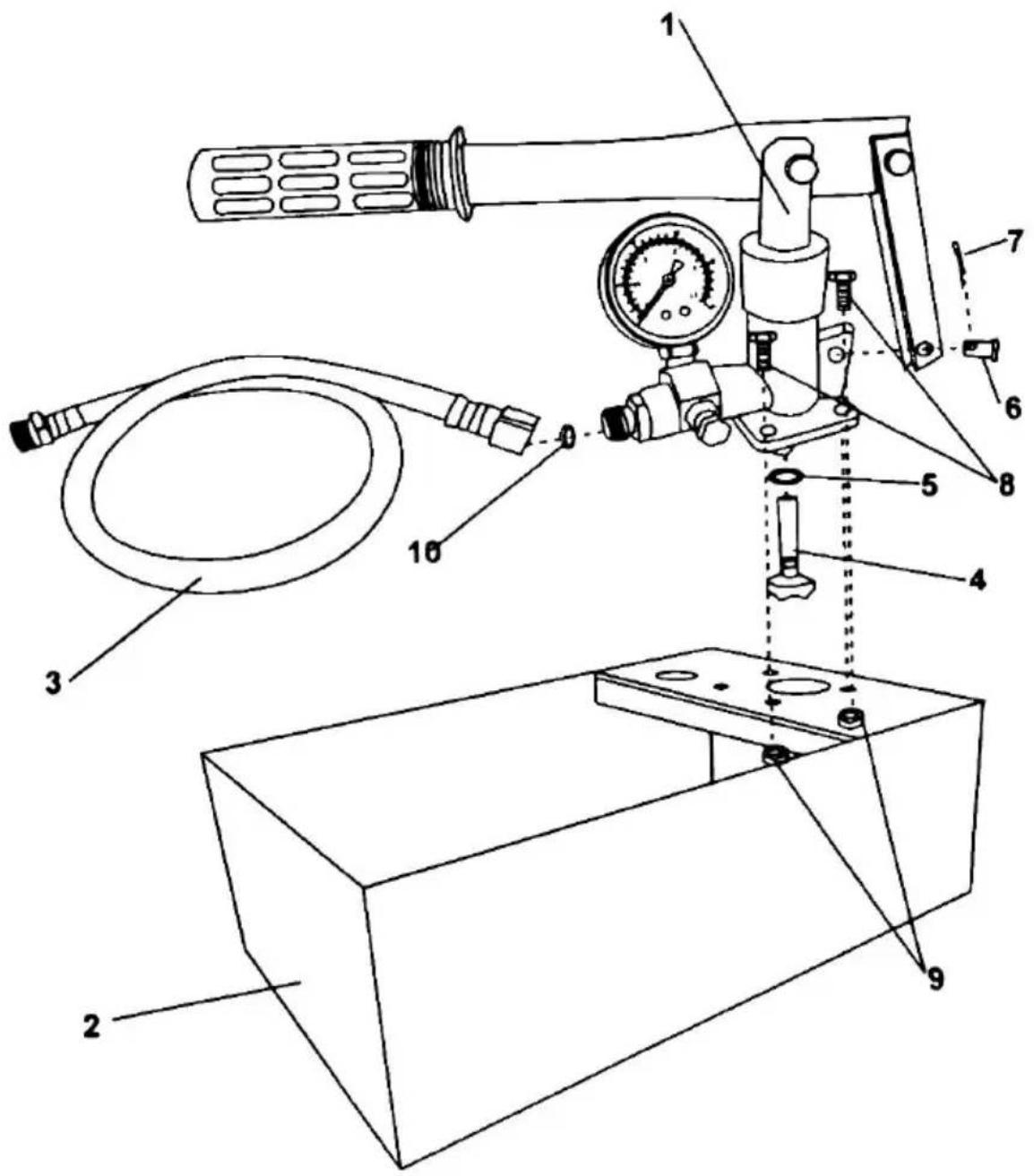

INSTALLATION STEPS
- Rikta in handtagshålet med pumphusets hål, för in stiftet i handtagshålet, för sedan in stiftet i stifthålet och böj stiftet (se explosionsnummer 6 och 7 för detaljer).
- Placera pumphuset på tanken, med handtaget mot vattentanken. R in skruvhålen på pumphuset med hålen i vattentanken, placera de fyra bultarna i skruvhålen och dra åt dem med ett verktyg. (se explosionsnummer 8 och 9 för detaljer).
- Installera sugröret från insidan av vattentanken på gränssnittet i be av pumphuset (se explosionsdiagram nr 4).
Sätt tätningsringen i skarven på vattenröret och dra sedan åt skarven mellan vattenröret och pumphuset (se explosionsdiagram nr 10).
| Nej. | BESKRIVNING | Antal | Nej. | BESKRIVNING | Antal |
| 1 | Tryckhandtag medmätare | 1 | 6 | Stödstift | 1 |
| 2 | Vattentank | 1 | 7 | R-snäpp | 1 |
| 3 | Slang med anslutning | 1 | 8 | Bult | 4 |
| 4 | Sil | 1 | 9 | Mutter | 4 |
| 5 | O-ring | 2 | 10 | Tätningsring | 2 |

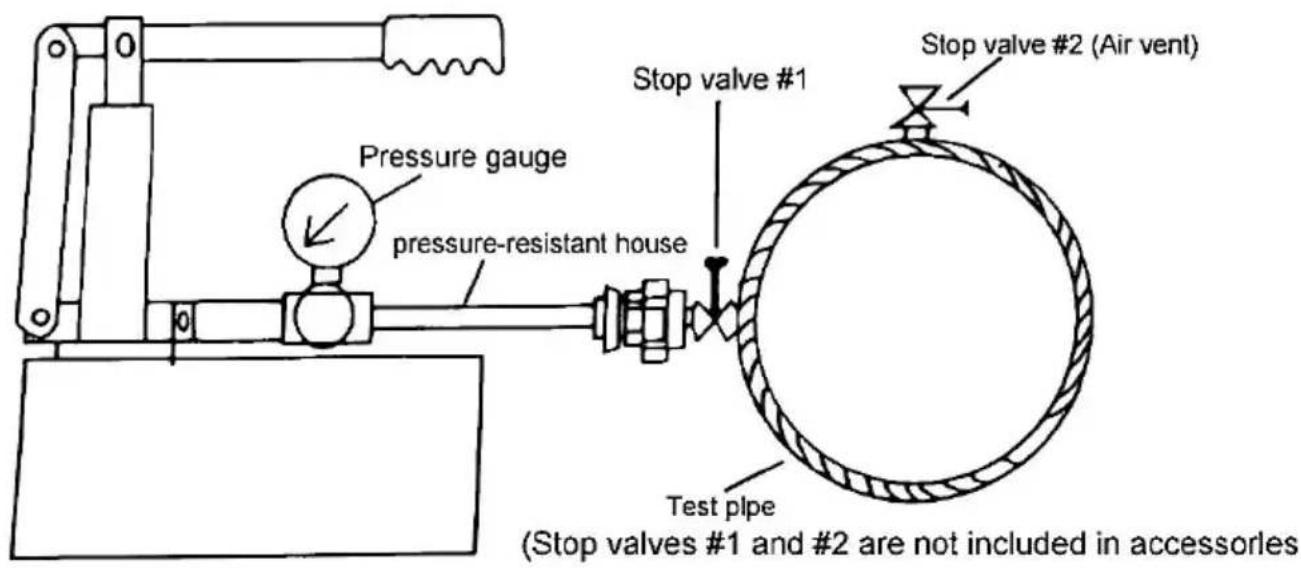

- Installera stoppventilerna på teströret (#1,#2)
- Fyll provröret med vatten genom att använda servicevatten fiannan tillförselkälla.
- När teströret är fyllt med vatten, ta bort luft och stäng vent (#2).
- Anslut testaren och teströret med den bifogade tryckbeständig husanalysen
-
Fyll vattentanken på testaren med vatten och kör pumpen.
-
Öppna stoppventilen (#1) på teströret och fortsätt operationen för att fylla på med vatten.
- När tryckmätaren som är utrustad med testaren stiger till de önskade trycket, sluta använda pumpen.
- Om trycket inte sjunker är teströret perfekt.
- Om trycket sjunker är det ett tecken på läckage orsakat någonstans på provröret.
| Modell | SYB-25 |
| Tank kapacitet | 1,4 gallon |
| Trycktestområde _ | 0-25 bar |
| Slangspecifikation | Trycktålig slang med 12 tum exte gångad anslutning |
FAILURE RECOVERY
| När handtaget rör sig uppåt kan vattnet inte sugas upp. | 1. Kontrollera om sugröret är blockerat av sk2. Kontrollera om strömbrytaren är åtdragen. |
| Handtaget är svag när man rör sig och ner. | 1. Kontrollera om brytaren är åtdragen.2. Kontrollera om tätningsringen på kolvaxeln skadad.3. Kontrollera om backventilen i utloppsleden oren. |
| Tryckmätaren visar att trycket är instabilt. | 1. Om det finns läckage i rörledningen eller utloppsskarven ska tätningsringen bytas ut.2. Mätarstångens anslutningsläckage, byt ut tätningslandet.3. skador på tryckmätaren, reparera tryckmätar |
Särskild uppmärksamhet:
Använd inte på arbetsplatser med syra, alkali och frätande ämnen
