Instrukcje dotyczące pompy do prób ciśnieniowych

MODEL: SYB-25

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkown musi uważnie przeczytać instrukcję obsługi.

Ręczna pompa do testowania ciśnienia składa się z korpusu por tłoka, pierścienia uszczelniającego, zaworu sterującego, manometru, zbiornika wody i tak dalej.

Zasada działania: Tłok podnosi się za uchwyt, aby wytworzyć podciśnienie w korpusie pompy, a zawór wlotowy zostaje otwarty. Ciecz dostaje się do korpusu pompy przez sito filtra i rurę wod Kiedy uchwyt przykładą siłę do dociśnięcia, zawór wlotowy zostaje zamknięty, zawór wylotowy zostaje otwarty, woda pod ciśnieniem wypływa i woda dostaje się do wykrytego obiektu. Praca prowadzona jest w takim cyklu, aby zrealizować próbę ciśnieniow ciśnieniu znamionowym.

Specjalna uwaga:

Nie stosować w miejscach pracy z substancjami kwaśnymi, zasadowymi i żrącymi.

INSTALLATION STEPS

1. Wyrównaj otwór uchwytu z otworem w korpusie pompy, włóż kołek otworu uchwytu, następnie włóż kołek do otworu na kołek i zagnij koł (szczegóły patrz numery eksplozji 6 i 7).
2. Umieść korpus pompy na zbiorniku uchwytem skierowanym w stron zbiornika na wodę. Wyrównaj otwory na śruby w korpusie pompy z otworami w zbiorniku na wodę, umieść cztery śruby w otworach na ś dokręć je za pomocą narzędzia. ( szczegóły patrz numery eksplozji 8 18. Zamontować rurę ssącą od wnętrza zbiornika wody na interfejsie

dolnej części korpusu pompy (patrz schemat wybuchu nr 4).

Włóż pierścień uszczelniający w złącze rury wodnej, a następnie dokrę połączenie rury wodnej z korpusem pompy (patrz schemat wybuchu nr

EXPLOSION DIAGRAM AND PARTS LIST

NIE.	OPIS	Ilość	NIE.	OPIS	Ilość
1	Uchwyt dociskowy z miernikiem	1	6	Kołek podporowy	1
2	Zbiornik wodny	1	7	R-trzask	1
3	Wąż ze złączem	1	8	Śruba	4
4	Filtr	1	9	Nakrętka	4
5	O-ring	2	10	Uszczelka	2

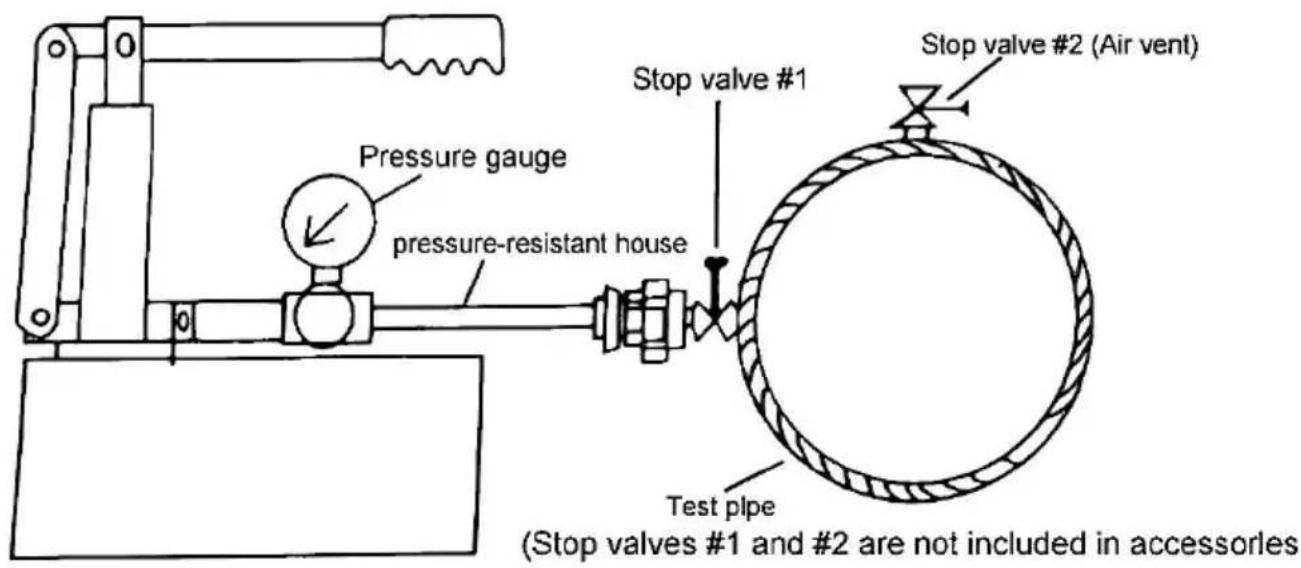

1. Zamontuj zawory odcinające na rurze testowej (#1, #2)
2. Napełnij rurę testową woda, używając wody użytkowej z inne źródła.
3. Gdy rura testowa napełni się woda, usuń powietrze i zamkn zawór (nr 2).
4. Podłącz tester i rurkę testową z dołączonym, odpornym na ciśnienie testem domowym

5. Napełnij zbiornik testera woda i uruchom pompę.

6. Otwórz zawór odcinający (nr 1) rury testowej i kontynuuj operację, aby uzupełnić wodę.

7. Gdy manometr wyposażony w tester wzrośnie do wymaganę ciśnienia, należy przerwać pracę pompy.
8. Jeśli ciśnienie nie spada, rura testowa jest idealna.
9. Jeśli ciśnienie spadnie, oznacza to wyciek spowodowany gdzie na rurze testowej.

Model	SYB-25
Pojemność baku	1,4 galona
Zakres testu ciśnienia	0-25 barów
Specyfikacja węża	Wąż odporny na ciśnienie z przyłączem z gwintem zewnętrznym 1/2 cala

FAILURE RECOVERY

Kiedy uchwyt przesuwa się do góry, woda nie może zostać zassana.	1. Sprawdź, czy rura ssąca nie jest zatkana śmieciami.2. Sprawdź, czy przełącznik jest dokręcony.
Uchwyt jest słaby podczas poruszania się w górę i w dół.	1. Sprawdź, czy przełącznik jest dokręcony.2. Sprawdź, czy pierścień uszczelniający wału nie jest uszkodzony.3. Sprawdź, czy zawór zwrotny na złączu wylotowym nie jest zanieczyszczony.
Manometr pokazuje, że ciśnienie jest niestabilne.	1. W przypadku nieszczelności rurociągu lub złącza wylotowego należy wymienić pierścień uszczelniający.2. Nieszczelność połączenia pręta licznika, wymienić krajkę uszczelniającą.3. uszkodzenie manometru, naprawić manometr

Specjalna uwaga:

Nie stosować w miejscach pracy z substancjami kwaśnymi, zasadowymi i żrącymi.
