INSTRUKCJA OBSŁUGI KQ-1.5K Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

ZESTAW MIERNIKÓW DO KOLEKTORA POMPY

PRÓŻNIOWEJ

INSTRUKCJA OBSŁUGI

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, zł produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

INTRODUCTION

Witamy w instrukcji obsługi pompy próżniowej i zestawu manometrów, zaprojektowanej, aby pomóc Ci w konserwacji systemu klimatyzacji. Ten zestaw narzędzi zawiera pompę próżniową, wakuometr, węże i adaptery jest niezbędny do odsysania i uzupełniania czynnika chłodniczego w układzie klimatyzacji.

Niniejsza instrukcja obsługi została opracowana w celu zapewnienia kompleksowych wskazówek dotyczących korzystania z zestawu narzędzi. Wyjaśnimy najważniejsze funkcje i elementy zestawu, a także przedstawimy ważne wskazówki dotyczące bezpieczeństwa, które pomogą Ci uniknąć potencjalnego ryzyka lub uszkodzeń podczas konserwacji.

Należy pamiętać, że jest to podstawowy podręcznik użytkownika dotyczący scenariuszy konserwacji prądu przemiennego. Zalecamy zapoznanie się z obsługą konserwacji klimatyzacji i posiadanie wystarczającej wiedzy, aby uniknąć uszkodzeń lub obrażeń.

Postępując zgodnie z instrukcjami i wytycznymi zawartymi w tej instruk obsługi, możesz zapewnić bezpieczne i efektywne użytkowanie zestawu pompy próżniowej oraz konserwować lub naprawiać system klimatyzacji,

SAFETY PRECAUTIONS

Należy pamiętać, że chociaż niniejsza instrukcja obsługi zawiera ważne ostrzeżenia, środki ostrożności i instrukcje dotyczące korzystania z pom próżniowej i zestawu miernika, nie może przewidzieć wszystkich możliwych sytuacji lub warunków, które mogą wystąpić podczas użytkowania. Ważne jest, aby operator zachował zdrowy rozsądek i ostrożność podczas obchodzenia się z produktem. Czynniki te nie mogą być wbudowane w produkt, ale muszą zostać dostarczone przez operatora.

Wskazówki bezpieczeństwa dotyczące obchodzenia się z naszą pompą próżniową

Aby zapewnić bezpieczne i prawidłowe użytkowanie tego zestawu, należy pamiętać, że jest on przeznaczony wyłącznie do odsysania powietrza lub niewielkich ilości resztkowego czynnika chłodniczego. Nie należy go używać do usuwania czynnika chłodniczego bezpośrednio z układu klimatyzacji.
◆ zdecydowanie zaleca się użycie maszyny do odzyskiwania. Używar pompy próżniowej i zbiornika rekuperacyjnego do odzyskiwania czynnika chłodniczego bez maszyny do odzyskiwania powinno być obsługiwane wyłącznie przez przeszkolonego i certyfikowanego technika klimatyzacji.
Niebezpieczeństwo porażenia prądem: Nie dotykaj pompy próżniowej mokrymi rękami ani stojąc na mokrej powierzchni. Zawsze używaj pompy próżniowej w suchym środowisku i podłączaj ją do prawidłow uziemionego gniazdka.

Zagrożenie pożarowe: Nie używaj pompy próżniowej w pobliżu materiałów łatwopalnych lub palnych. Trzymaj pompę z dala od źrą ciepła lub iskier, takich jak płomienie, papierosy lub urządzenia elektryczne.
Niebezpieczeństwo wybuchu: Nie używaj pompy próżniowej z gazam łatwopalnymi, wybuchowymi lub trującymi. Zawsze sprawdź kartę charakterystyki (SDS) gazu przed użyciem go w pompie próżniowej. Dodatkowo nie należy przekraczać określonego zakresu ciśnienia dla pompy.
Niebezpieczeństwo korozji: Nie używaj pompy próżniowej z gazami, które mogą powodować korozję metali lub wywierać ładunki chemiczne. Sprawdź kompatybilność gazu z materiałami pompy i je akcesoriami. Podczas pracy z materiałami żrącymi należy zawsze nosić rękawice i okulary ochronne.
◆ Nigdy nie uruchamiaj pompy bez oleju, ponieważ może to spowodować uszkodzenie pompy i stworzyć potencjalne zagrożenie.
◆ Temperatura pompowanego gazu nie powinna przekraczać 80°C, a temperatura otoczenia powinna wynosić od 5°C do 60°C. Pomoże zapobiec uszkodzeniu pompy i zapewni bezpieczną pracę.
◆ Odłączając pompę, zawsze ciągnij za wtyczkę. Nie odłączaj urządzenia, ciągnąc za przewód, ponieważ może to spowodować uszkodzenie przewodu i stworzyć potencjalne zagrożenie.
Nie używaj uszkodzonej wtyczki lub gniazdka, ponieważ może to spowodować porażenie prądem lub pożar.

Wskazówki bezpieczeństwa dotyczące obchodzenia się z zestawem mierników

Podczas korzystania z zestawu mierników należy nosić odpowiedni sprzęt ochrony osobistej, taki jak okulary i rękawice ochronne. Jest to szczególnie ważne podczas obchodzenia się z czynnikiem chłodniczym, który może powodować podrażnienie skóry i oczu ora może być szkodliwy w przypadku wdychania.
◆ Przed użyciem upewnij się, że zestaw mierników jest prawidłowo podłączony i zabezpieczony. Luźne połączenia mogą prowadzić do

nieszczelności, co z kolei może spowodować przedostanie się czynnika chłodniczego do środowiska i stworzyć niebezpieczną sytuację.

Zawsze używaj zestawu wskaźników w dobrze wentylowanym pomieszczeniu. Jest to ważne, aby uniknąć gromadzenia się oparów czynnika chłodniczego, które mogą wypierać tlen i stwarzać ryzyko uduszenia. Jeśli podczas korzystania z zestawu wskaźników poczujesz zawroty głowy lub oszołomienie, natychmiast przejdź do dobrze wentylowanego pomieszczenia.
Nie przekraczać maksymalnego ciśnienia znamionowego zestawu manometrów i węży. Informacje te powinny być wyraźnie oznaczna na samym mierniku lub w instrukcji obsługi. Przekroczenie maksymalnego ciśnienia znamionowego może spowodować nieprawidłowe działanie lub nawet pęknięcie manometru, co może prowadzić do potencjalnych zagrożeń.
◆ Węże serwisowe nie wytrzymują wysokich temperatur ani dużych naprężení mechanicznych. Trzymaj węże serwisowe z dala od ruchomych lub gorących części silnika. Węże serwisowe mogą pęk lub pęknąć, powodując obrażenia.
◆ Nigdy nie używaj zestawu mierników do celów innych niż określone w instrukcji. Używanie zestawu mierników do innych zastosowań może spowodować uszkodzenie sprzętu, potencjalne obrażenia lub inne zagrożenia.

GETTING STARTED

Przedstawiamy serię pomp próżniowych i zestawów manometrów

Seria produktów obejmuje 4 jednostki SKU, przy czym każda pompa próżniowa i zestaw manometrów są zaprojektowane dla różnych scenariuszy użytkownika i zamierzonych celów w oparciu o zabezpieczenie przeciwwybuchowe pompy i akcesoriów.

SKU1: 3,5 CFM Zestaw do klimatyzacji przeznaczony jest do konserwało większości domowych/pojazdowych systemów klimatyzacji lub systemów

chłodniczych wykorzystujących czynnik chłodniczy A1. Nie należy go jednak używać do konserwacji układów klimatyzacji z czynnikami chłodniczymi R32, R1234yf lub innymi czynnikami chłodniczymi A2L lub wyższymi.

Zestaw SKU2: 4 CFM do nowej klimatyzacji przeznaczony jest do konserwacji większości układów klimatyzacji lub układów chłodniczych, a dzięki swojej beziskrowej konstrukcji może być również używany do konserwacji układów klimatyzacji z czynnikami R32, R1234yf (adapter d szybkiego podłączenia nie wchodzi w skład zestawu) lub innymi Czynn chłodnicze na poziomie A2L, a także wszystkie układy chłodnicze na poziomie A1.

SKU3: 4 CFM Zestaw do klimatyzacji z wykrywaczem nieszczelności je przeznaczony do konserwacji większości układów klimatyzacji lub układów chłodniczych wykorzystujących czynnik chłodniczy A1 i zawiera wykrywa nieszczelności, który pomaga operatorowi znaleźć punkt nieszczelności układu.

SKU4: 3,5 CFM Zestaw do klimatyzacji nowego pojazdu przeznaczony do konserwacji większości systemów klimatyzacji w domu/pojeździe lub systemów chłodniczych wykorzystujących czynnik chłodniczy A1, a także systemów wykorzystujących czynnik chłodniczy A2L ze względu na beziskrową konstrukcję. Jest wyposażony w szybkozłącza R134a i adaptery R1234yf, dzięki czemu można go stosować zarówno w staryc jak i nowo produkowanych pojazdach.

i specyfikacji pompy próżniowej

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Model		KQ-1K		KQ-1,5 tys		KQ-1K		KQ-1,5 tys
Napięcie		120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz
Swobodne wypieranie powietrza	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Ostateczna próżnia	Rocz nie	8	8	8	8	8	8	8	8
Silnik	HP	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Złącze wlotowe		1/4"SAE męski; 1/2"ACME męski;	1/4"SAE męski;	1/4"SAE męski; 1/2"ACME męski;	1/4"SAE męski;	1/4"SAE męski; 1/2"ACME męski;	1/4"SAE męski;	1/4"SAE męski; 1/2"ACME męski;	1/4"SAE męski;
Pojemność oleju	ml	250	250	200	200	250	250	200	200
Wymiary	mm	290*120*22 0	290*120*2 20	305*110*22 0	305*110* 220	290*120*220	290*120* 220	305*110*220	305*110*22 0
Waga netto	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Stosowany czynnik chłodniczy		R134a, R22, R410A i inne czynniki chłodnicze A				R32, R1234yf, R134a, R22, R410A i inne czynniki chłodnicze A

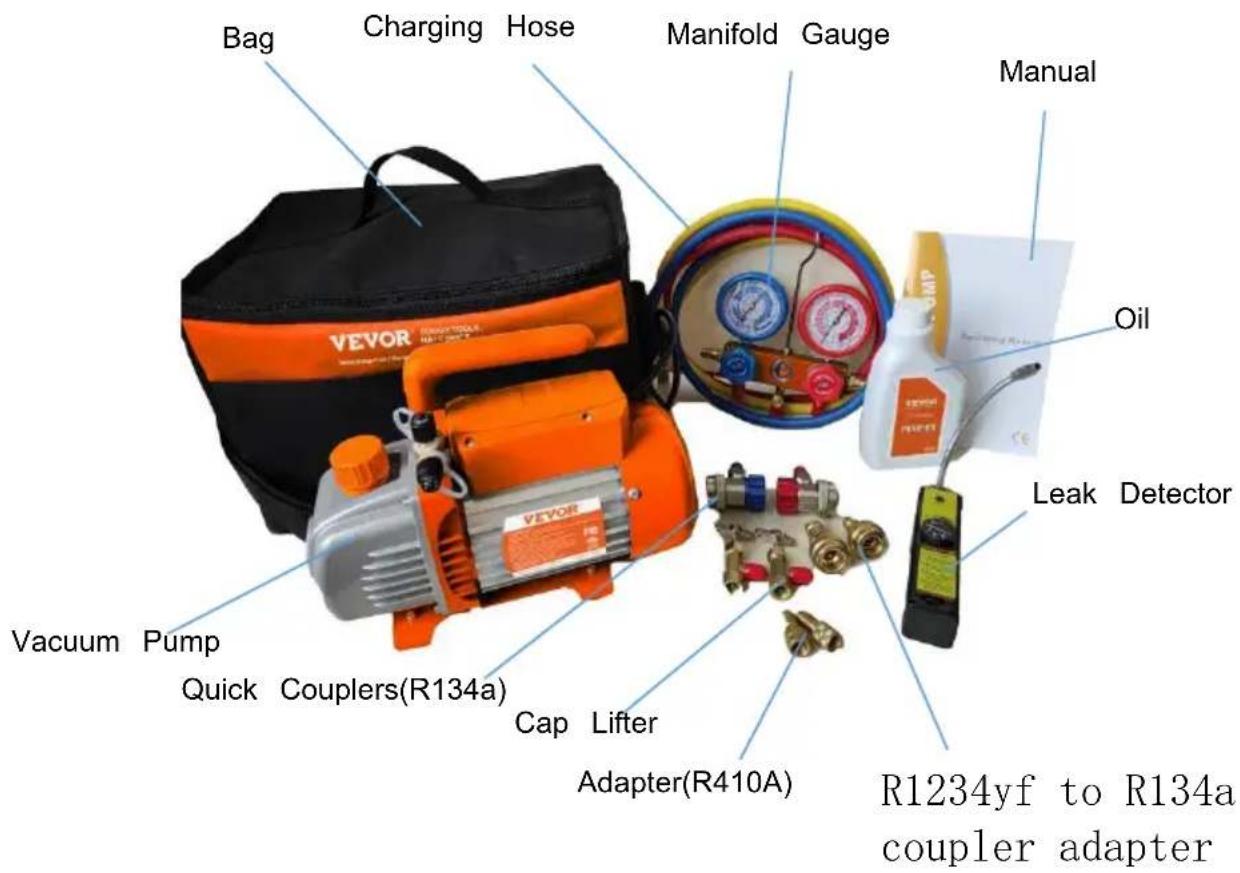

Zawartość opakowania zestawu manometrów do kolektora pompy próżniowej

Lista zawartości pakietu

Ustaw nazwę	Zestaw 3,5 CFMdo AC	Zestaw 4 CFMdo nowego AC	Zestaw 4 CFMdo klimatyzacji	Zestaw 3,5 CFMdo nowegopojazdu AC
UszczelkaLista	Pompa próżniowa 3,5CFM x 1Wskaźnik kolektorax1Ładowanie Hosex3Adapter R410A x2R134a Podnośnikkorka x1Torbax1Szybkozłącza R134a(wysokie i niskie ciśnienie) x1Olej do pompy próżniowejx1Instrukcja x1	Pompa próżniowa4CFMx1Wskaźnik kolektorax1Ładowanie Hosex3Adapter R410Ax2R134a Podnośnikkorka x1Torbax1Szybkozłącza R134a(wysokie i niskie ciśnienie) x1Olej do pompy próżniowejx1Instrukcja x1	Pompa próżniowa4CFMx1Wskaźnik kolektorax1Ładowanie Hosex3Adapter R410A x2R134a Podnośnikkorka x1Szybkozłącza R134a(wysokie i niskie ciśnienie) x1Torbax1Detektornieszczelnościx1Olej do pompy próżniowejx1Instrukcja x1	Pompa próżniowa 3,5CFM x 1Wskaźnik kolektorax1Ładowanie Hosex3Adapter R410A x2R134a Podnośnikkorka x1Szybkozłącza R134a(wysokie i niskie ciśnienie) x1R1234yf Podnośnik pokrywy x1Torbax1Adapter złączaR1234yf do R134a x2Pompa próżniowaPilx1Instrukcja x1

1. Przygotowanie pompy: Włóż korek pompy i napełnij ją olejem, upewniając się, że nie przekroczyć poziom maksymalny.
2. Zlokalizuj porty serwisowe wysokiego i niskiego ciśnienia układu klimatyzacji. Porty te są zwykle usytuowane na przewodach w pobliżu sprężarki.
3. Podłącz węże zestawu manometrów do portów serwisowych wysokiego i niskiego ciśnienia układu klimatyzacji. Strona wysokiego ciśnienia jest zwykle oznaczona kolorem czerwonym, a strona niskiego ciśnienia kolorem niebieskim. Wybierz odpowiedni adapter do układu chłodniczego i armatury.
4. Zamknąć zawory zestawu manometrów i podłączyć węże pompy próżniowej do zestawu manometrów. Włącz pompę próżniową i pozwól pracować przez kilka minut, aby upewnić się, że działa prawidłowo.
5. Otwórz zawory na zestawie manometrów i pozwól pompie próżniow działać, aż ciśnienie w układzie osiągnie około 30 caliHg i ustabilizuje Kontynuuj pompowanie przez co najmniej 30 minut, aby upewnić się, całe pozostałe powietrze zostało usunięte.
6. Zamknąć zawory manometru i wyłączyć pompę próżniową. Umożliw zgodnie z zaleceniami, system powinien odpocząć przez około 30 minu aby potwierdzić, że nie ma wycieków. Jakikolwiek wzrost ciśnienia wskazywany na manometrze oznacza obecność nieszczelności.
7. Po upewnieniu się, że nie ma wycieków i osiągnięty został pożąd poziom próżni, można napełnić czynnikiem chłodniczym lub zamknąć zawór do wykorzystania w przyszłości.

Właściwa konserwacja pompy próżniowej jest niezbędna do zapewnienia jej optymalnej wydajności. Oto kilka wskazówek dotyczących konserwacji

◆ Utrzymuj pompę w czystości i wolnej od ciał obcych.
◆ Utrzymuj olej w stanie napełnionym do poziomu oleju i nigdy nie pozwól, aby pompa pracowała bez oleju.
Utrzymuj olej w czystości. Jeśli olej stanie się brudny, zabłocony lu dostanie się do niego woda lub inne substancje lotne, będzie to wpływ na działanie pompy i konieczna będzie wymiana oleju. Aby wymienić olej, należy uruchomić pompę i pozostawić ją na około minut, aż olej się rozrzedzi. Następnie zatrzymaj pompę i spuść o korka spustowego oleju. Otwórz wlot gazu i uruchom pompę na 1 minuty, dodając niewielką ilość czystego oleju do wlotu gazu. Ma celu wymianę oleju pozostałego wewnątrz pompy. Po upewnieniu są że pompa jest czysta, włóż z powrotem korek spustowy i wlej czy olej pompy od wlotu gazu do poziomu oleju.

Aby przechowywać pompę nieużywaną przez dłuższy czas, należy zakryć korek wlewu oleju i korek wydechowy (jeśli dotyczy) i przechowywać ją w suchym miejscu.

◆ Naprawy pompy powinny być wykonywane wyłącznie przez wykwalifikowanego technika serwisu.

Problem	Możliwa przyczyna	Korekta
Niski stopień próżni	1. Niewystarczająca ilość oleju	1. Dolać oleju do linii poziomu oleju
	2. Brudny olej	2. Wymień olej
	3. Zablokowany dopływ oleju	3. Wyczyść wlot oleju lub filtr
	4. Wąż lub wlot gazu jest zatkany	4. Sprawdź rury łączące
	5. Pompa nie nadaje się do zastosowania	5. Kup odpowiednią pompę do danego zastosowania
Wycieki oleju	1. Uszczelka olejowa jest uszkodzon	1. Wymień uszczelkę olejową
	2. Uszczelka obudowy jest luźna lu zużyta	2. Wymienić uszczelkę obudowy
Olejek w sprayu	1. Za dużo oleju	1. Dostosuj poziom oleju do zalecanego poziomu
	2. Ciśnienie wlotowe gazu jest za wysokie lub wpompowano za dużo gazu	2. Użyj większej pompy lub zmniejsz ciśnien wlotowe gazu
Początkowa trudność	1. Temperatura oleju jest zbyt niska	1. Spróbuj kilka razy uruchomić pompę, aby rozgrzać olej
	2. Awaria elektryczna	2. Sprawdź i napraw wszelkie problemy elektryczne
	3. Ciało obce znajduje się w pomp	3. Sprawdź i usuń wszelkie ciała obce z ul pompy
Nie udało się wyciągnąć dobrej próżni	Wyciek w wakuometrze lub połączeniach	Potwierdzić wyciek, monitorując wakuometr, nakładając olej pompy próżniowej na wszystki połączenia lub podejrzane punkty wycieku. Podciśnienie na krótko się poprawi, podczas olej uszczelnia wyciek.

EXPLODED DIAGRAM OF THE PUMP
