INSTRUKCJA OBSŁUGI TL-A5121 Vevor

Wsparcie techniczne i E-nakaz y Certyfikat www.vevor.com/support

POWIETRZE NAPEĘDZANY HYDRAULICZNY STOPA POMPA UŻYTKOWNIK PODREĘCZNIK

MODEL: TL-A5102 TL-A5121

Nadal staramy się dostarczać Państwu narzędzia o konkurencyjnych parametrach cena.

"Ratować „Połowa”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia przez nas tylko reprezentuje jakości szacunkowe oszczędności możesz skorzystać z zakupu pewnych narzędzi my porównaliśmy Do ten główne najlepsze marki i nie koniecznie oznaczać pokrycie Wszystko kategorie oferowanych narzędzi przez nas. Jesteś uprzejmie przypominamy o dokładnym sprawdzeniu, kiedy jesteś składanie zamówienia nas jeśli ty faktycznie oszczędzają o połowę w porównaniu do największych marek.

Części zamienne arkusze do hydraulicznych ręcznych pompy są dostępny z Twój najbliższy upoważniony centrum serwisowe lub biuro sprzedaży.

POTRZEBUJESZ POMOCY? KONTAKT NAS!

Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę czuć bezpłatny skontaktować się nas :

Wsparcie techniczne i certyfikat e-gwarancji Www.vevor. wsparcie com/

Ten Jest ten oryginalny instrukcja . Proszę Czytać Wszystko podręc instrukcje

ostrożnie przed oceną operacyjną. VEVOR zastrzega sobie wyraźne interpretacja naszego instrukcja obsługi. Wygląd Produkt będzie podlegać

produkt Ty otrzymane . Proszę przebaczyć nas To My nie będzie poinformować Ty Ponownie jeśli tam czy jest jakaś technologia lub

oprogramowanie Aktualizacje na nasz produkt.

Zanim ten działanie, Proszę Czytać ten działanie podręcznik ostrożnie wiedzieć ten sprzęt I ten prawidłowy metoda z proszę użyj trzymać To na przyszłość odniesienie.

SAFETY PRECAUTIONS

NOTATKA

PROSZĘ CZYTAĆ I PODĄŻAĆ TEN INSTRUKCJA ZANIM TY UŻYJ POWIETRZA HYDRAULICZNY POMPA.

ostrożnie sprawdzać Wszystko składniki do wysyłki szkoda jeśli wysyłka uszkodzenie jest znaleziono. proszę notyfikować ten przewoźnik Na raz. Ten przewoźnik Jest odpowiedzialny za jakiekolwiek szkody wynikający z wysyłka.

1. BEZPIECZEŃSTWO

Aby uniknąć obrażeń ciała lub uszkodzenia mienia, prosimy o umożliwienie

środki ostrożności nie mogą być odpowiedzialny za obrażenia Lub szkoda wynikający z niebezpieczne i błędny zastosowanie produktu lub system działanie, Lub brak konserwacja.

NIEBEZPIECZEŃSTWO jest używane, gdy twoja akcja lub brak działanie móc może użyć poważnie obrażenia Lub nawet śmierć.

OSTRZEŻENIE wskazuje na potencjał niebezpieczeństwo, które wymaga podjęcia odpowiednich działań unikać osobisty obrażenia.

WAŻNY wskazuje prawidłowe działanie zapobiec uszkodzeniom lub awaria sprzętu

NIEBEZPIECZEŃSTWO

- Operator sprzętu hydraulicznego musi być wykwalifikowanym operatorem, znającym odpowiednie szkolenie i doświadczenie zawodowe w zakresie sprzętu hydraulicznego.

brak wiedzy W którykolwiek te obszary mogą Ołów do uszkodzenia sprzęt Lub

osobisty obrażenia.

• Aby uniknąć osobisty obrażenia, Proszę Do nie modyfikować i nie spawać sprzęt hydrauliczny bez zgody.
• Proszę nigdy podnieść więcej niż oceniony pojemność z cylinder. przeciążenie powoduje awarię sprzętu i poważne obrażenia ciała.
• Ten cylinder jest podnoszenie ciężarów urządzenie, ani ładunek-hodding urządzenie. Po obciążenie ma został uniesiony lub obniżone, To zawsze musi Być trzymany mechanicznie.

Nigdy praca pod A obciążenie utrzymany przez A hydrauliczny jednostka.

• trzymać ręce i nogi z dala od ten cylinder i miejsce pracy w trakcie operacji Do unikać osobisty obrażenia.
• Zrób nie stawiaj w niezrównoważonym stanie lub poza środkiem masa NA cylindry. Ten nieprawidłowe obciążenie prostokątne Móc wynik W sprzęt awaria I poważny osobisty obrażenia.

UWAGA

• noś okulary ochronne, kaski, I inne niezbędne dane osobowe ochronny sprzęt kiedy operacyjny sprzęt hydrauliczny.
• używany cylinder Do podnieść obciążenie musieć Posiadać A solidne podparcie dla prawidłowego wsparcia. proszę wybrać stal lub klocki drewniane, które są zdolne wspierania ten obciążenie. zainstalować ciśnienie wskaźniki W ten system Do monitor ten operacyjny ciśnienie. Wskaźnik musi mieć taki sam ciśnienie ocena jako pompa i cylinder. Ten zło wskaźniki móc wynik W osobisty obrażenia.
• System operacyjny ciśnienie musi być niższy niż najniższe ciśnienie znamionowe W ten systemu.
• (ostrożnie sprawdź cylinder i sprzęgi zanim za pomocą cylindra.

Nigdy nie podłączaj cylindra do uszkodzone sprzęgi lub uszkodzone port wątki. Uszkodzony łącznik lub uszkodzony gwint portu może powodować awaria sprzętu i możliwy osobisty obrażenia.

- Zainstalować ten sprzęgło w A czysty środowisko; zapobieganie zabrudzeniom lub inne szczątki

z wstępowanie korpus cylindra lub rura. Brud lub inne zanieczyszczenia będą mag cylinder I wynik W sprzęt awaria I możliwy osobisty obrażenia.

Zanim usuwanie Lub dokręcanie ten wąż gumowy Lub sprzęgło, zwalniacz ciśnienie hydrauliczne w system.

• Nigdy nie dotykaj pod ciśnieniem węże; uciekające olej pod wysokim ciśnienie może przeniknąć ten skóra, spowodowanie poważny obrażenia. szukać medyczny pomoc natychmiast jeśli odniesiesz obrażenia.
• Proszę używać lub inne zatwierdzone olej hydrauliczny
• Dla hydrauliczny techniczny pomoc Lub ustuga naprawy. Proszę skontaktuj się z

upoważniony centrum serwisowe w Twojej okolicy. Ma bez zobowiązań pod jakimkolwiek

gwarancja z szacunek dla produkty, które mają został naprawiony przez personel nieupoważniony , zmodyfikowany , Lub uszkodzony Poprzez nadużywanie , nadużywać , wypadek , zaniedbać , lub niewłaściwe obchodzenie się .

WAŻNY

• trzymać ten powietrze hydrauliczny pompa czysty Wszystko czas .
• kiedy ten Powietrze hydrauliczny pompa Jest nie W używać, uwolnienie ten zawór, usunąć wąż, I użyj gumowa nasadka do odzyskać port.
• Do nie upuścić obiekty NA ten wąż gumowy.
• Zrób nie winda I nosić hydrauliczny sprzęt przez ten węże Lub łączniki ; użyj uchwyt Lub Inny oznacza .
• użyj sprzęt hydrauliczny w normalna operacyjny temperatury. Zrób nie używać sprzętu W temperatury 65 °C (150°F) lub więcej. przegrzanie będzie

zmiękcza uszczelki i osłabia wąż przybory, w wyniku W wyciek oleju lub inne awarie sprzętu.

Powietrze Pompa hydrauliczna dostarcza hydraulikę ciśnienie płynu Do wybrany do narzędzi. To składa się z jakiś w linii powietrze I A hydrauliczny cylinder.

SPECYFIKACJE

Model		TL -A5121	TL -A5102
Ciśnienie Moc znamionow (psi)		10000	10000
Użyteczny Oi Pojemność (cm3)		98	98
Dostępna pojemność		2,3 l	1,6 l
Pneumatyczne/Hydrauliczne Stosunek		100:1	100:1
Przepływ (@100Psi)		0,8 l/min	0,8 l/min
Przepływ (@10,000Psi)		0,16 l/min	0,16 l/min
Wejście Ciśnienie powietrz (psi)		110-145	110-145
Wejście Gwinty portu (NPT)		1/4"-18	1/4"-18
Wyjście Gwinty portu (NPT)		3/8"-18	3/8"-18
Działanie Sposób		Stopa Pedał	Stopa Pedał
Olej Dostawa	NIEObciążenie	49,5	49,5
(cal sześcienny/min)	Obciążenie	7.6	7.6
Zbiornik na olej Tworzy		Plastikowy	Aluminium

standardowe akcesoria

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A5102	SS1	BTQBTYYJTBLSK0001Y	Hydrauliczny pompa	1
			2M Olej Wąż gumov	1
			Subskrypcja Crossover	1
			Łącznik hermafrodytyczny	1
			1 M długie powietrze pistolet	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
			Hydrauliczny pompa	1

DESCRIPTIONN

TL-A512	SS2	QDYYBHSBD2.3L9FR9	2M Olej Wąż gumov	1
			Złącze męskie	1
			1 M długie powietrze pistolet	1
MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A510	SS3	BTQJTBCS000000001	Hydrauliczny pompa	1
			2M Olej Wąż gumov	1
			Subskrypcja Crossover	1
			Łącznik hermafrodytyczny	1
			1 M długie powietrze pistolet	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A510	SS4	QDJTYYBJPQTZ00001	Hydrauliczny pompa	1
			1,25 mln ropy Wąż gumowy	1
			Łącznik hermafrodytyczny	1
			1 M długie powietrze pistolet	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A510	SS5	CSMJTELECTRIC8CJI	Hydrauliczny pompa	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A510	SS6	HSMJTELECTRIC8F6H	Hydrauliczny pompa	1
			2M Olej Wąż gumov	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A5101	SS7	BTQJTB2510A000001\	Hydrauliczny pompa	1
			2M Olej Wąż gumov	1
			Łącznik hermafrodytyczny	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
TL-A5102	SS8	CGKQB18MJTHSFZYL VO	Hydrauliczny pompa	1
			2M Olej Wąż gumov	1
			Łącznik hermafrodytyczny	1
			Adapter	1
			Taśma teflonowa	1

MODEL	SSX	Numer katalogowy	OPIS	ILOŚĆ
			Hydrauliczny pompa	1
TL-A512	SS9	CGKQBWDZYHS1405I V0	(Wyposażony w Kontroler długo linii 3m)
			Taśma teflonowa	1

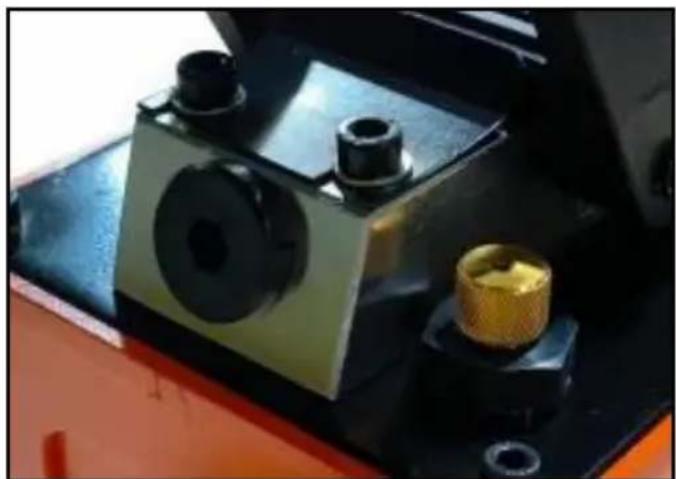

Do zapobiegać wyciekom oleju podczas transportu, A metal pokrętło Jest zainstalowany I

zaciśnięty Do zapewnić ten to, co najlepsze opieczętowanie

funkcjonować . Rozluźnić To lada zgodnie z ruchem wskazówek zegara zanim używać .

Notatka: Zawsze zabezpiecz gwint połączenia portowe z nie utwardzający się

gwint rurowy mieszanina. Dokręcić bezpiecznie do zapobiegać

przypadkowemu usuwanie składników chwila W używać . Brać

pielęgnacja nie Do wprowadzić związki do

otwory portowe. Zapoznaj się ze specyfikacjami i ilustracje w Ten

operatora podręcznik . wiedzieć twój pompa , jej ograniczenia , I Jak To

działa przed kuszeniem używać To.

Zapoznaj się ze specyfikacją tabela powyżej ze szczegółami

dotyczącymi oleju wątek portu rozmiar, olej nadający się do użytku pojemność, i więcej.

OPERATION

Działanie ten jednostka Jest następująco:

1. łączyć ten wąż gumowy z ten Powietrze Hydrauliczny pompa Do ten hydrauliczny sprzęganie na wybrany narzędzie.

2. łączyć ten powietrze dostarczać linia Do ten Powietrze Hydrauliczny pompa. Ten powietrze dostarczać Jest

5-10 CFM Na 100 PSI Do uzyskać właściwy operacyjny charakterystyka. W dodatek linia lotnicza powinna Być wyposażony w jakiś powietrzer liniowy.

Stopa pedał obsługiwac pompy:

A . Deprymować ten koniec pompy z ten pedał będzie pompa hydrauliczny olej do

ten systemu .

B. zatrzymywać się przygnębiający ten " pompa " Lub "Uwolnienie " koniec będzie zatrzymywać się I trzymać ciśnienie.
C. Naciśnij przycisk „Zwolnij” koniec z ten pedał l uwolnię ciśnienie W ten systemu .

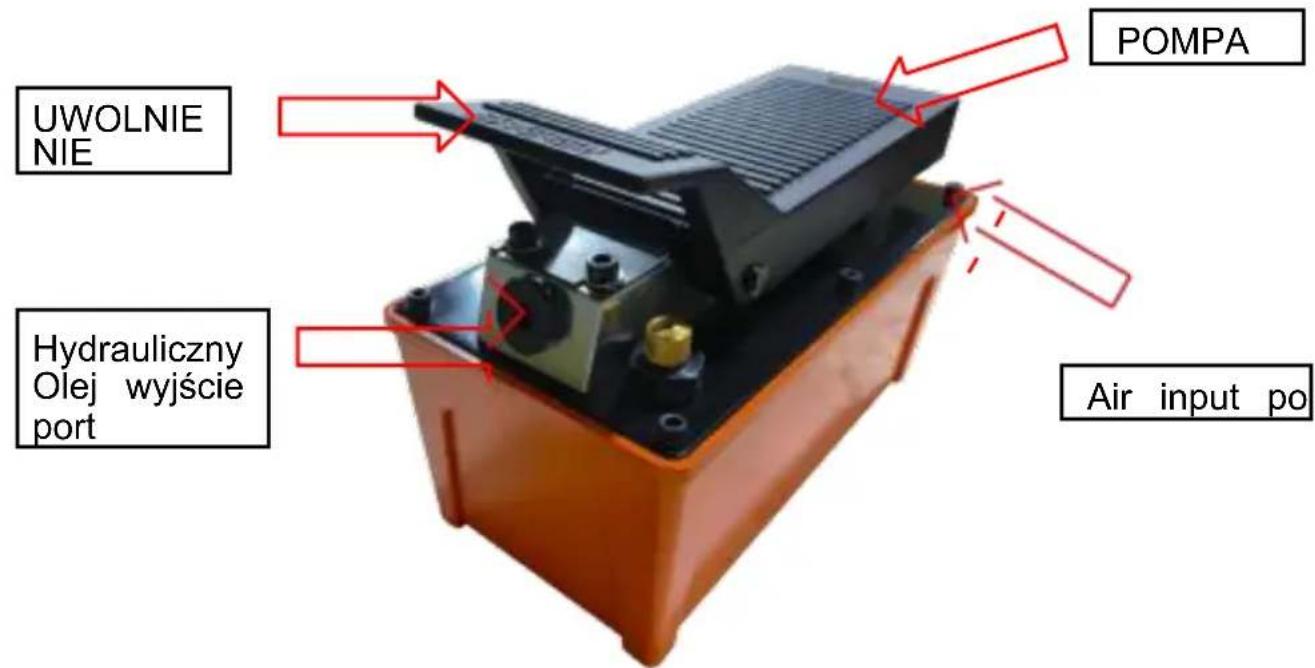

POMPA UWOLNIE NIE Hydrauliczny Olej wyjście port Air input po

MAINTENANCE

1. Sprawdzać ten znajomości

Proszę Sprawdź węże i połącz jony i dokręć połączenia jako wymagany. użyj nie utwardzający się gwint rurowy złożony kiedy serwisowanie znajomości.

2. Dodawanie Hydrauliczny Płyn

• Zdekompresuj i odłączyć wąż hydrauliczny od aplikacja.
• z ten pompa W jego pionowo, poziomy pozycja, usunąć ten olej podsadzkarz wtyczka zlokalizowana NA ten szczyt płyta z ten zbiornik.
• używać A mały lejek Do wypełnić zbiornik Do w granicach 3/4" (19 mm) ten otwarcie. wytrzeć w górę każdy rozlany płyn I ponownie zainstalować ten olej podsadzkarz wtyczka.

Notatka: używać tylko lub innego zatwierdzonego olej hydrauliczny.

Nigdy nie używaj płyn hamulcowy

płyn przekładniowy, turbina olej, olej silnikowy, alkohol, gliceryna, itp. użyj innego niż Dobry jakość hydrauliczny olej będzie próżnia ten gwarancja I szkoda ten pompa, wąż gumowy, I aplikacja.

3. zmiana Hydrauliczny Płyn

• Aby uzyskać najlepsze rezultaty, zmienić płyn raz rok.
• Powtórz krok 2 powyżej, i wtedy włać zużyty płyn do zamykany pojemnik. · Utylizować płyn w zgodnie z lokalny regulamin.
• Wypełnić z dobra jakość hydrauliczny olej Jak zalecony powyżej. Zainstaluj ponownie wentylowany olej podsadzkarz wtyczka.

4. Smarowanie

użyj światło maszyna olej do smarować sworzeń punkty, zawiasy, itd 5. składowanie

• Zdekompresuj i rozłączyć węże hydrauliczne z zastosowania.
• czysty ten pompa I wąż, I łączniki.
• przechowywać W czysty, środowisko suche ; unikać temperatury skrajności.

TROUBLE SHOOTING

IMP O RTANT:

Ręka lakierki powinien Być naprawiony tylko przez wykwalifikowany Lub Upoważniony centra serwisowe. Naprawa ręka bez m o g ąbyć potrzebne specjalne narzędzia i wiedza W uraz. Zawsze uwolnienie ciśnienie I odłączyć zanim dokonywanie napraw

objaw	możliwe przyczyny	działanie naprawcze
Aplikacja będzie nie rozszerzy ć, przenos ić Lub reagować Do pod ciśnieniem płyn	stan przeciążeniaUwolnienie zawór nie Zamknięte	Środek zaradczy na przeciążenie stanZapewnić ten uwolnienie zawór zamknięty
Aplikacja odpowiada Do płyn pod ciśnieniem, ale system robi nie utrzymywać ciśnienie	stan przeciążeniaUwolnienie zawór nie ZamknięteHydrauliczny jednostka Awaria	Zaradzić przeciązać stan: schorzenie Zapewnić ten uwolnienie zawór Zamknięte
Aplikacja będzie nie wracać płyn Do pompa (tj. cylinder będzie nie cofać)	Niesprawny łącznik, uszkodzony aplikacjaZbiornik przepełnio ny	bezpieczny ładunek przez innych oznacza. otwórz uwolnienie zawór, zdekompresować pompa p l wąż gumowy, usunąć ten sprzęgło i/ lub aplikacja, Następnie odnowić lub wymienić bezpieczny ładunek przez innych oznacza. otwórz uwolnienie zawór, zdekompresować pompa p l wąż gumowy, usunąć ten łącznik i / lub aplikacja, Następnie odpływ płyn Do właściwy poziom
Aplikacja będzie nie całkowicie rozciągnąć (cylinder lub rozsiewacz)	Płyn poziom Niski	Śledź objaw 3 procedura Do zabezpieczanie ten obciążenie, dekompresja pompa, usuwanie ten aplikacja, następnie zapewniając ten właściwy płyn poziom
słaba wydajność	Uwięzione powietrze W ten system	Zapewnij właściwy płyn poziom Upewnij się, że wentylacja olej korek wlewowy pozwala pod ciśnieniem zbiornik powietrza ucieczka(zobacz ZANIM UŻYWAĆ)
