Typ produktu	Ręczna pompa do płytkich studni
Marka	Vevor
Model	HC-1004
Maksymalna odległość ssania	7 m (22 stopy)
Kaliber dolnego gwintu wewnętrznego	G1-5/8"
Średnica podstawy	160 mm (6,3 cala)
Wymiary montażowe (podstawa)	4 x Φ12 mm, rozstaw 130 mm
Zasilanie	Ręczne (uchwyt)
Główne funkcje	Pompowanie wody ze studni, beczek deszczowych lub stawów
Konserwacja i czyszczenie	Wymiana skóry miseczki (9) i uszczelek (2,19)
Bezpieczeństwo	Nie pompować na sucho; ochrona przed mrozem (utrzymywać uchwyt w pozycji górnej)
Części zamienne i naprawialność	Skóra miseczki, uszczelki zaworu i uszczelki, śruby
Informacje ogólne	Gwarancja i pomoc: www.vevor.com/support

Często zadawane pytania - HC-1004 Vevor

Jaka jest maksymalna głębokość pompowania ?

Maksymalna odległość ssania wynosi 7 metrów (22 stopy) mierzona od powierzchni wody do wylotu pompy.

Jak zainstalować pompę na studni ?

Przykręć rurę ssącą G1-5/8" do spodu pompy za pomocą taśmy uszczelniającej. Rura zstępująca musi być zanurzona na co najmniej 1,5 m. Upewnij się, że wszystkie uszczelki są szczelne na powietrze i wodę.

Jak odpowietrzyć pompę ?

Wlej wodę na górę pompy, aż zacznie wypływać przez wylot. Odczekaj 5 minut, aby skóra miseczki napęczniała. Podnoś i opuszczaj uchwyt małymi ruchami, aż rura ssąca napełni się wodą.

Dlaczego moja pompa nie pompuje ?

Sprawdź, czy uszczelka (2) nie jest pęknięta, czy skóra miseczki (9) nie jest uszkodzona, czy wszystkie śruby są dokręcone i czy koniec rury jest zanurzony w wodzie. Upewnij się również, że wysokość ssania nie przekracza 7 m.

Jak chronić pompę przed mrozem ?

Utrzymuj uchwyt w pozycji "do góry", aby pompa opróżniała się automatycznie. Nie pompuj, jeśli części są zamarznięte, ponieważ uszczelka i skóra mogą się rozerwać.

Jak wymienić skórę miseczki ?

Poluzuj śrubę mocującą górną nasadkę (16), podnieś zespół tłoka, odkręć wspornik miseczki skórzanej (7), usuń starą skórę (9) i zainstaluj nową. Przykręć i zamontuj wszystko z powrotem.

Jak wymienić uszczelkę zaworu kulowego ?

Odkręć śrubę mocującą (10), wyjmij korpus pompy (4), usuń zawór kulowy (3), wymień uszczelkę (19) i uszczelkę (2) na kołnierzu (1). Złóż wszystko z powrotem.

Jakie rodzaje rur stosować ?

Używaj rury stalowej G1-5/8" z gwintem lub rury PVC G1-5/8" z męskim adapterem. Do złączy PVC nie używaj taśmy uszczelniającej, ale odpowiedni środek uszczelniający.

Czy można pompować gorącą wodę tą pompą ?

Nie, pompa jest przeznaczona do pompowania tylko wody. Nie pompuj innych płynów.

Gdzie znaleźć części zamienne i pomoc ?

Odwiedź stronę www.vevor.com/support w celu uzyskania gwarancji, części zamiennych i pomocy technicznej.

INSTRUKCJA OBSŁUGI HC-1004 Vevor

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support

POMPA RĘCZNA

INSTRUKCJA OBSŁUGI

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

• Przeczytaj uważnie i przestrzegaj wszystkich instrukcji bezpieczeństwa podanych w tej instrukcji.
• Nie dopuść do zamarznięcia pompy. Spowoduje to unieważnienie gwarancji.
• Wodę należy pompować wyłącznie za pomocą tej pompy.
• Okresowo sprawdzaj, czy pompa nie jest uszkodzona.

WPROWADZENIE

Płytka pompa ręczna dzbankowa może być używana do pompowania wody z beczek na deszczówkę lub stawów. Pompy dzbankowe mogą być również używane jako pompy do wody pitnej do czerpania wody ze studni. Poziom wody musi być niższy niż 7 m od dna pompy. Uwaga: To jest miejsce, z którego faktycznie pobierana jest woda. Jest ona przymocowana do typowych złączy hydraulicznych i jest bardzo łatwa w instalacji.

SPECYFIKACJE PRODUKTÓW

Model	HC-1004	HC-1002
Maksymalna odległość ssania	7 m ( 2 2 stopy)
Kaliber dolnego gwintu wewnętrznego	G1-5/8"
Średnica podstawy	160 mm ( 6,3" )
Wymiar montażowy	Dół: 4*Φ12mm ;otworami : 130 mm

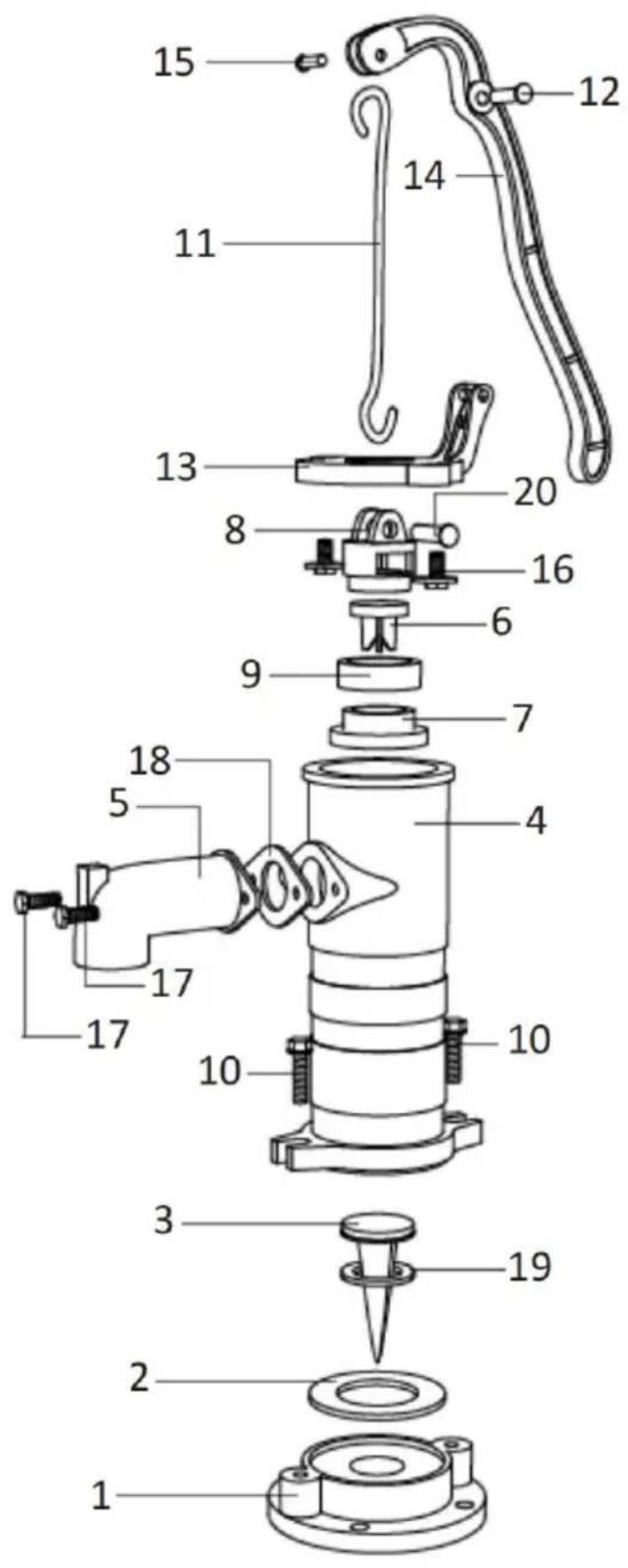

INFORMACJE O CZĘŚCIACH

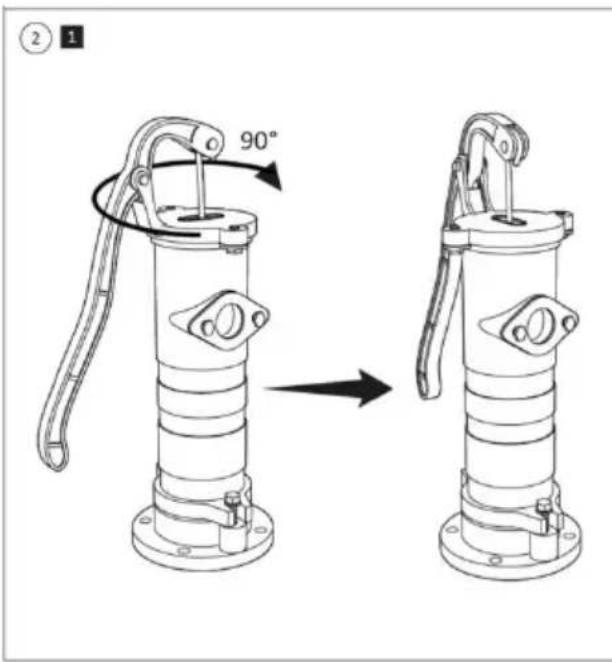

1. Aby wyregulować kierunek uchwytu, poluzuj śrubę na górze pompy wodnej. Obróć uchwyt w żądanym kierunku, a następnie dokręć śrubę mocującą. Zobacz Rysunek 2-1

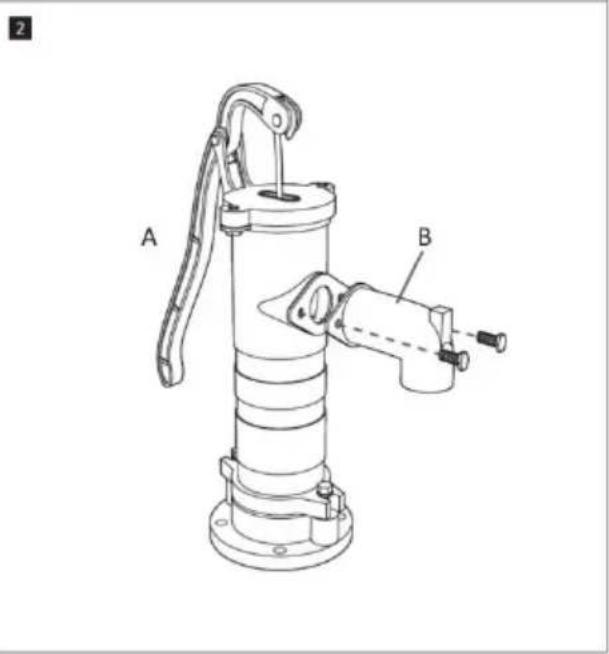

2. Umieść uszczelkę na rurze wylotowej, a następnie przymocuj rurę wylotową do pompy za pomocą krótkich śrub. Zobacz Rysunek 2-2

Uwaga: Brakujące uszczelki i śruby nie są dokręcone, co może spowodować wyciek wody.

1. Aby zwiększyć wysokość instalacji pompy wodnej, należy użyć długich śrub, aby przymocować pompę wodną do wspornika pompy wodnej.

Zobacz Rysunek 3

Uwaga: Uchwyty pompy należy zakupić osobno.

1. Przykręć rurę ssącą ze złączem G1-5/8" do dolnej części pompy.

Uwaga: Złącze należy owinąć taśmą wodoodporną, aby nie zakłócało normalnego pompowania pompy.

Instalacja rury spustowej

• Potrzebna będzie stalowa rura o średnicy G1-5/8" z gwintem lub rura PVC o średnicy G1-5/8" z męskim adapterem G1-5/8".
• Przymocuj rurę spustową do spodu pompy. Uwaga: Rura spustowa powinna mieć taki sam rozmiar jak przyłącze na pompie.
• Rura spustowa powinna być zanurzona na głębokość co najmniej 1 m.
• Dokręć rurę spustową na tyle, aby zapobiec wyciekom. UWAGA: Wszelkie małe wycieki mogą uniemożliwić zalanie pompy.

Uszczelnianie połączeń rurowych

• Taśma gwintowa lub dobrej jakości uszczelniacz gwintowy powinny być używane na wszystkich gwintach rurowych. UWAGA: Nie używaj taśmy gwintowej z rurami PVC.
• Do łączenia elementów metalowych pompy należy używać wyłącznie taśmy do gwintów lub pasty uszczelniającej na bazie teflonu.
• Upewnij się, że wszystkie połączenia rur ssących są szczelne i wodoszczelne.
• Jeżeli rura ssąca zasysa powietrze, pompa nie będzie w stanie zasysać wody ze studni.

Zalewanie pompy

• Nie używaj pompki, jeśli jest sucha. Używanie pompki bez wody może uszkodzić skórzany kubek.
• Przed uruchomieniem pompy należy zawsze napełnić ją wodą.
• Aby uruchomić pompę, wlej wodę na górę pompki dzbankowej, aż zacznie wypływać przez dzióbek.
• Odczekaj 5 minut, aż skóra kubka na tyle powiększy się, aby zetknąć się ze ścianką pompki.
• Podnoś i opuszczaj uchwyt krótkimi ruchami, aż rura ssąca napełni się wodą. (UWAGA: Jakikolwiek wyciek po stronie ssącej uniemożliwi zalanie pompy.)

Ochrona przed zamarzaniem

• W przypadku mrozu lub zimnej pogody uszczelka zaworu czopowego (19) i skóra kubka (9) mogą zamarznąć do pompy.
• korpus. Jeśli zaczniesz pompować, gdy części są zamrożone, te dwie części mogą się rozerwać, uszkadzając pompę.
• Możesz zabezpieczyć pompę przed zamarzaniem, trzymając uchwyt w pozycji „w górę”. W ten sposób pompa dzbankowa opróżni się sama.

TROUBLE SHOOTING

Jeżeli pompa nie pompuje:

• Otwórz pompę i upewnij się, że uszczelka (2) nie jest uszkodzona. Upewnij się, że jest wyśrodkowana nad otworem.
• Sprawdź, czy skóra kubka (9) i uszczelki nie są uszkodzone.
• Złóż ponownie korpus i upewnij się, że śruby są wystarczająco dokręcone, aby zapobiec przedostawaniu się powietrza do podstawy
• Sprawdź, czy nie ma przecieków wokół połączeń. Dokręć zaciski, dodaj taśmę gwintową, jeśli to konieczne. Wymień uszkodzone elementy złączne.
• Upewnij się, że koniec rury jest zanurzony w wodzie.
• Podczas gruntowania należy używać dużej ilości czystej wody. Skóra kubka (9) rozszerzy się, gdy wchłonie wodę. Pozostaw skórę kubka do wchłonięcia wody na kilka godzin i spróbuj ponownie.
• Upewnij się, że nie próbujesz podnieść wody na wysokość większą niż 6 m. Uwaga: Należy mierzyć od powierzchni wody do wylewki.

- Na większych wysokościach głębokość pompowanej wody jest mniejsza. Na poziomie morza i w idealnych warunkach pompa ta podniesie maksymalnie około 7 m.

KONSERWACJA

Zobacz obrazek 5

Uwaga: Zapoznaj się z częścią dotyczącą konserwacji.

Wymiana skórzanego kubka

1. Odkręć śrubę mocującą górną nasadkę (16) i wyjmij zespół tłoka z pompy.
2. Odkręć skórzany uchwyt na kubek (7).
3. Zdjąć starą skórzaną osłonę kubka (9) i założyć nową skórzaną osłonę kubka.
4. Przykręć skórzany uchwyt na kubek (7) z powrotem do pierwotnej pozycji.
5. Zamontuj ponownie zespół tłoka i górną nasadkę (13).
6. Włożyć śrubę mocującą (16) i dokręcić ją.

Wymiana uszczelki zaworu wtykowego i uszczelki uszczelniającej

1. Odkręcić śrubę mocującą (10) i zdjąć korpus pompy (4) z kołnierza
2. Wyjąć zawór czopowy (3), usunąć starą uszczelkę zaworu czopowego (19) z zaworu czopowego, a następnie założyć nową uszczelkę zaworu czopowego.
3. Zdjąć starą uszczelkę (2) z kołnierza (1) i zastąpić ją nową uszczelką kołnierza. UWAGA: Przed założeniem nowej uszczelki na kołnierz (1) należy oczyścić kołnierz, usuwając brud/śmieci, które mogły w nim pozostać.
4. Umieścić zawór wtykowy (3) z powrotem w pierwotnym położeniu.
5. Ponownie przymocować korpus pompy (4) do kołnierza (1), dokręcając śrubę mocującą (10).

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Przedstawiciel KE: Firma E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt nad Menem.

REPUBLIKA WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
