GEBRUIKSAANWIJZING HC-1004 Vevor

Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.

• Lees en volg alle veiligheidsinstructies in deze handleiding zorgvuldig
• Laat de pomp niet bevriezen. Anders vervalt de garantie.
• Pomp alleen water met deze pomp.
• Controleer de pomp regelmatig op eventuele schade.

INTRODUCTION

De ondiepe handpomp kan worden gebruikt om water uit regentonnen vijvers te pompen. Kruikpompen kunnen ook worden gebruikt als drinkwaterpomp om water uit een put te halen. Het waterniveau moet minder dan 7 m zijn vanaf de onderkant van de pomp. Let op: dit het water daadwerkelijk vandaan wordt gehaald. Het is bevestigd aan gangbare leidingconnectoren en is zeer eenvoudig te installeren.

SPECIFICATIONS OF THE PRODUCTS

Model	HC-1004	HC-1002
Maximale zuigafstand	7 m ( 2 2 voet)
Kaliber onderste binnendraad	G1-5/8"
Basisdiameter	160 mm ( 6,3 inch )
Montagemaat	Onderkant: 4*Φ12mm ; Gatafstand : 130mm

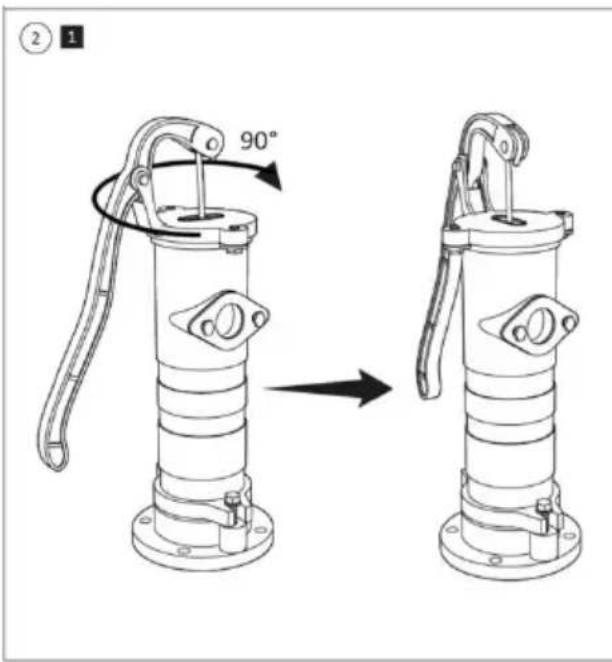

1. Om de richting van de hendel aan te passen, draait u de bout a bovenkant van de waterpomp los. Draai de hendel in de gewenste rie en draai vervolgens de bevestigingsbout vast. Zie Afbeelding 2-1

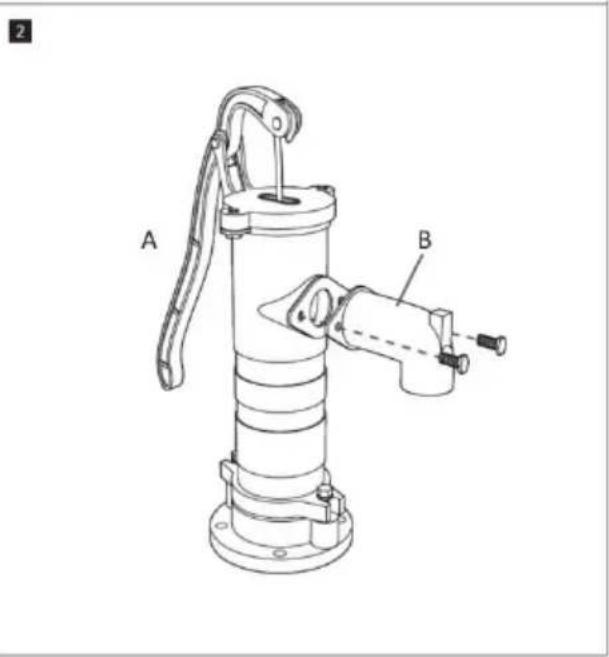

2. Plaats de pakking op de uitlaatpijp en bevestig de uitlaatpijp vervolgens met korte bouten aan de pomp. Zie Afbeelding 2-2

Let op: ontbrekende pakkingen en bouten zijn niet vastgedraaid, waarc er waterlekkage kan ontstaan.

1. Om de installatiehoogte van de waterpomp te vergroten, gebruikt lange bouten om de waterpomp aan de waterpompsteun te bevestigen Afbeelding 3

Let op: Pompbeugels dienen apart te worden aangeschaft.

1. Schroef de aanzuigbuis met G1-5/8" aansluiting aan de onderkant de pomp.

Let op: De verbinding moet worden omwikkeld met waterdichte tape c voorkomen dat de normale pompwerking wordt beïnvloed.

② 1 90°

Installatie van druppelleidingen

• U hebt een stalen buis van G1-5/8" inch met schroefdraad nodig, een PVC-buis van G1-5/8" inch met een mannelijke adapter van G1-5/8" inch.
• Bevestig een drop-pipe aan de onderkant van de pomp. Let op: drop-pipe moet dezelfde maat hebben als de aansluiting op de pc
• De valpijp moet minimaal 1,5 m onder water liggen.
• Draai de drop-pipe voldoende vast om lekkages te voorkomen. OPMERKING: Kleine lekkages kunnen ervoor zorgen dat de pomp niet kan aanzuigen.

Afdichten van pijpverbindingen

• Draadtape of een draadafdichtingsmiddel van goede kwaliteit moet o alle pijpdraden worden gebruikt. OPMERKING: Gebruik geen draadtape bij PVC-pijpen.
• Gebruik alleen schroefdraadtape of teflon-gebaseerde verbindingsmiddelen om metaal op metaal op de pomp zelf te verbinden.
• Zorg ervoor dat alle pijpverbindingen in de aanzuigleiding lucht- en waterdicht zijn.
• Als de aanzuigbuis lucht aanzuigt, kan de pomp geen water uit opompen.

De pomp aanzuigen

• Gebruik de pomp niet als deze droog is. Als u de pomp zonder v gebruikt, kan de leren beker beschadigd raken.
• Vul de pomp altijd met water voordat u deze start.
• Om de pomp te vullen, giet u water op de bovenkant van de ka totdat het uit de tuit loopt.
• Wacht 5 minuten totdat het leer van de beker voldoende is opgezwollen om contact te maken met de pompwand.
• Beweeg de hendel met korte bewegingen omhoog en omlaag totdat de aanzuigbuis zich met water vult. (LET OP: Lekkages aan de aanzuigzijde verhinderen dat de pomp aanzuigt.)

Bescherming tegen bevriezing

• Bij vorst of koud weer kunnen de pakking van de plugklep (19) er leer van de beker (9) aan de pomp vastvriezen.
• lichaam. Als u begint met pompen terwijl de onderdelen bevoren kunnen deze twee stukken scheuren, waardoor de pomp beschadig raakt.
• U kunt de pomp beschermen tegen bevriezing door de hendel in 'omhoog'-positie te houden. Op die manier zal de kanpomp zichkel leegpompen.

TROUBLE SHOOTING

Als uw pomp niet pompt:

• Open de pomp en controleer of de afdichtingspakking (2) niet kap Zorg ervoor dat deze gecentreerd is over het gat.
• Zorg ervoor dat het leer van de beker (9) en de pakkingen niet beschadigd zijn.
• Zet de behuizing weer in elkaar en zorg ervoor dat de bouten goed vastzitten, zodat er geen lucht in de basis kan komen.
• Controleer op lekkages rond de verbindingen. Draai klemmen vast do voeg indien nodig draadtape toe. Vervang defecte bevestigingsmiddelen.
• Zorg ervoor dat het uiteinde van de pijp onder water staat.
• Gebruik veel schoon water bij het primen. Het bekerleer (9) zal

uitzetten als het water absorbeert. Laat het bekerleer een paar uit water absorberen en probeer het opnieuw.

• Zorg ervoor dat u niet probeert om water hoger dan 6 m te tillen dit moet worden gemeten vanaf het wateroppervlak tot aan de tui
• Op grotere hoogten wordt de diepte van het te pompen water verminderd. Op zeeniveau en onder ideale omstandigheden zal deze pomp maximaal ongeveer 7 m oppompen.

MAINTENANCE

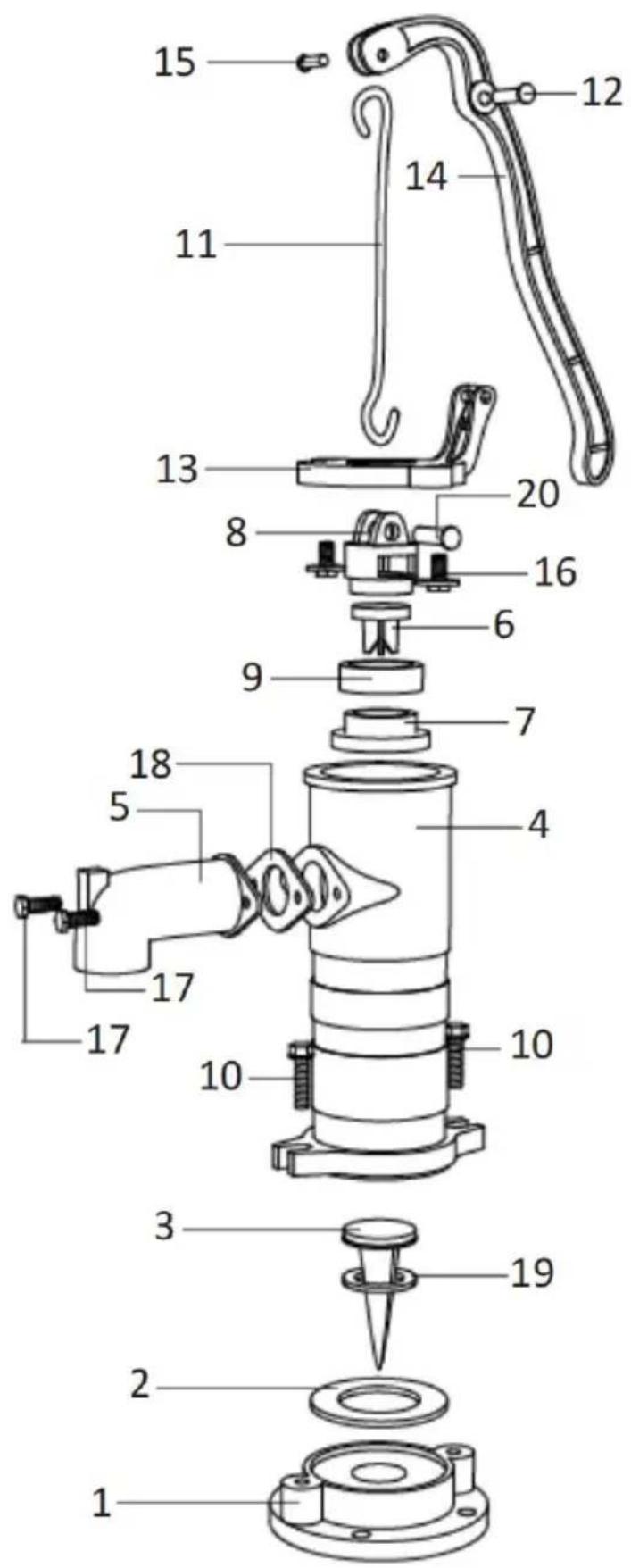

Zie afbeelding 5

Let op: zie het hoofdstuk Onderhoud.

Het vervangen van het bekerleer

1. Draai de bevestigingsbout van de bovenkap (16) los en til de plunjerconstructie uit de pomp.
2. Schroef de bekerhouder (7) los.
3. Verwijder het oude bekerleer (9) en plaats een nieuw bekerleer.
4. Schroef de bekerhouder (7) terug in de oorspronkelijke positie.
5. Plaats de plunjerconstructie en de bovenkap (13) terug.
6. Plaats de bevestigingsbout (16) en draai deze vast.

Vervangen van de plugkleppakking en de afdichtingspakking

1. Draai de bevestigingsbout (10) los en verwijder het pomplichaam (4) de flens (1).
2. Haal de plugklep (3) eruit, verwijder de oude plugkleppakking (19) de plugklep en plaats vervolgens een nieuwe afdichting van de plugklep.
3. Verwijder de oude afdichtingspakking (2) van de flens (1) en verva deze door een nieuwe afdichtingspakking op de flens (1).

flens. OPMERKING: Voordat u de nieuwe afdichtingspakking op de fle (1) plaatst, moet u de flens reinigen door vuil/

resten die erin achter kunnen blijven.

1. Plaats de plugklep (3) terug in de oorspronkelijke positie.

2. Bevestig het pomplichaam (4) weer aan de flens (1) door de bevestigingsbout (10) vast te draaien.
