BRUKSANVISNING HC-1004 Vevor

Teknisk support och e-garanticertifikat

Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.

• Läs och följ alla säkerhetsinstruktioner i denna manual noggrant.
• Låt inte pumpen frysa. Om du gör det ogiltigförklaras garantin.
• Pumpa endast vatten med denna pump.
• Inspektera pumpen för eventuella skador regelbundet.

INTRODUKTION

Den grunda brunnshandpumpen kan användas för att pumpa vatten från regntunnor eller dammar. Pitcher-pumpar kan också användas som dricksvattenpump för att hämta vatten från en brunn. Vattennivån måste vara mindre än 7 m från pumpens botten. Obs: Det är här vattnet hämtas ifrån. Den är fäst vid vanliga VVS-kopplingar och är mycket enkel att installera.

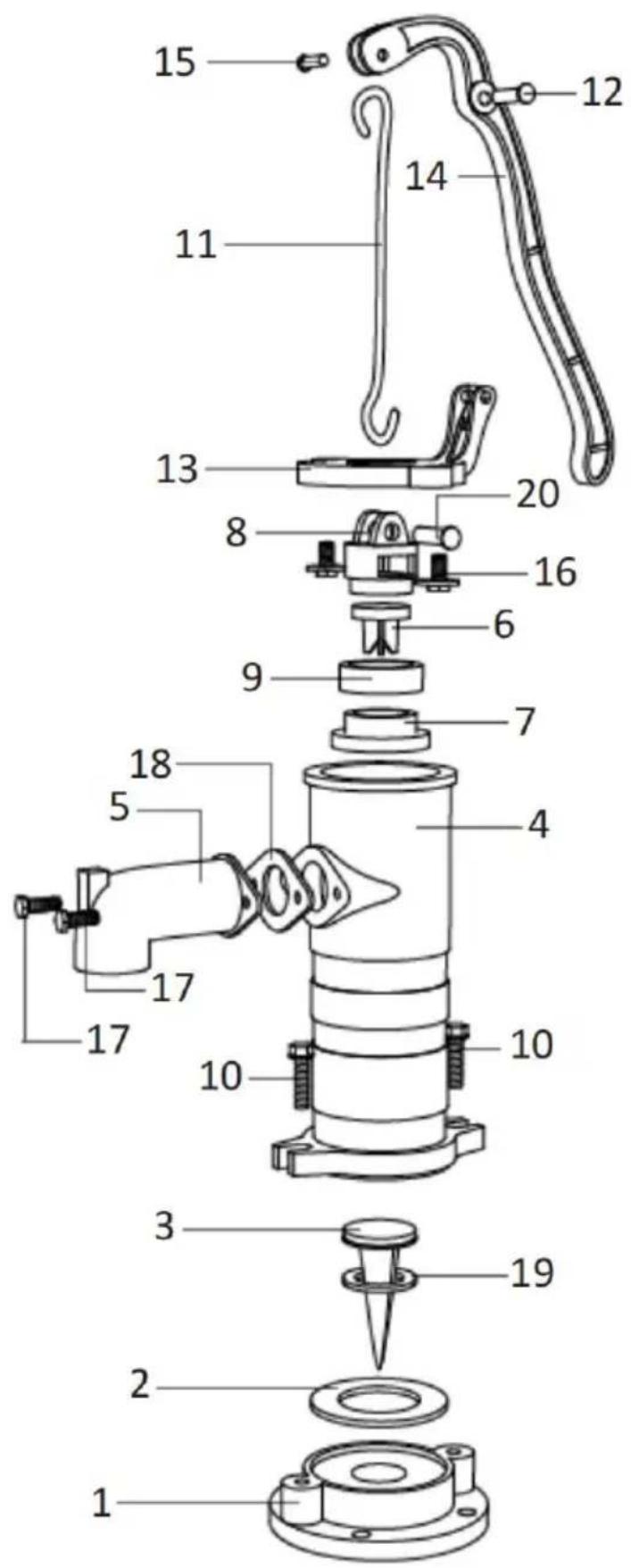

PRODUKTSPECIFIKATIONER

Modell	HC-1004	HC-1002
Max sugsträcka	7 m ( 2 2 fot)
Nedre invändig gängkaliber	G1-5/8"
B asdiameter	160 mm ( 6,3 tum )
Monteringsmått	Nederst: 4*Φ12mm ;H olavstånd: 130 mm

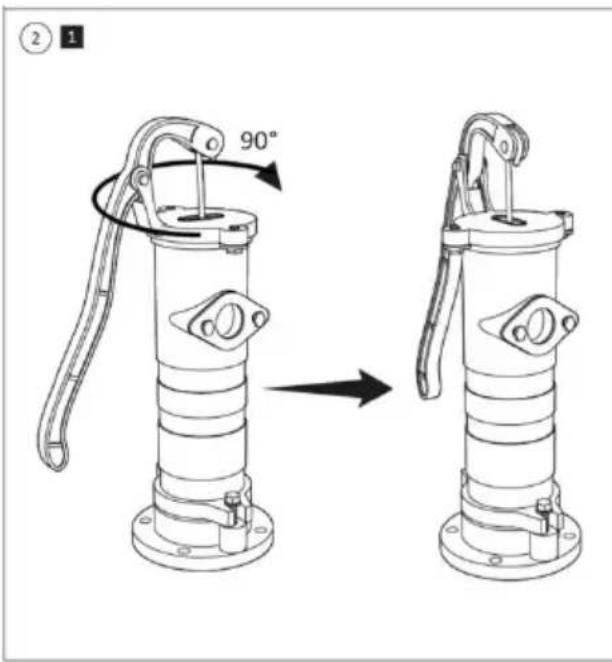

1. För att justera handtagets riktning, lossa bulten på toppen av vattenpumpen. Vrid handtaget till önskad riktning och dra sedan åt fästbulten. Se figur 2-1.

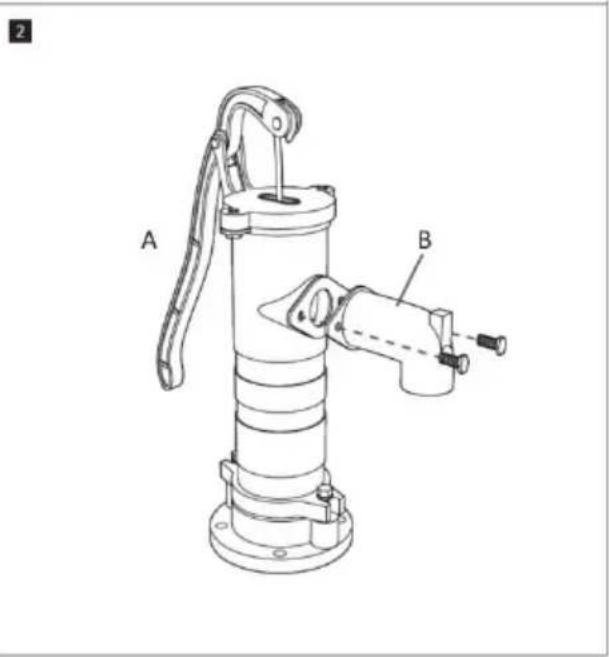

2. Placera packningen på utloppsröret och fäst sedan utloppsröret till pumpen med korta bultar. Se bild 2-2.

Obs: Saknade packningar och bultar som inte dras åt kan orsaka vattenläckage.

1. För att öka installationshöjden för vattenpumpen, använd långa bultar för att fästa vattenpumpen vid vattenpumpens stöd. Se bild 3.

Obs: Pumpfästen måste köpas separat.

1. Skruva fast sugröret med G1-5/8" anslutning till botten av pumpen. Obs: Förbandet bör lindas med vattentät tejp för att undvika att påverka pumpens normala pumpning.

• Du behöver G1-5/8" tums stålrör med gängor eller G1-5/8" tums PVC-rör med en G1-5/8" tum hanadapter.
• Fäst ett dropprör i botten av pumpen. Obs: Fallröret ska ha samma storlek som anslutningen på pumpen. ● Fallröret bör vara nedsänkt minst 1,5 m.
• Dra åt droppröret tillräckligt för att förhindra läckage. OBS: Eventuella små läckor kan hindra pumpen från att fylla på.

Tätning av rörskarvar

• Gängtejp eller ett gängtätningsmedel av god kvalitet ska användas på alla rörgängor. OBS: Använd inte gängtejp med PVC-rör.
• Använd endast gängtejp eller teflonbaserad fogmassa för att ansluta metall till metall på själva pumpen.
• Se till att alla rörskarvar i sugröret är lufttäta såväl som vattentäta.
• Om sugröret drar luft kommer pumpen inte att kunna dra vatten från brunnen.

Förbereda pumpen

- Använd inte pumpen om den är torr. Att använda pumpen utan vatten kan skada läderkoppen.

• Fyll alltid pumpen med vatten innan du startar pumpen.
• För att fylla pumpen, håll vatten på toppen av kannpumpen tills det rinner ut ur pipen.
• Vänta 5 minuter tills kopplädret sväller tillräckligt för att få kontakt med pumpväggen.
• Höj och sänk handtaget med korta drag tills sugröret fylls med vatten (OBS: Eventuellt läckage på sugsidan kommer att hindra pumpen att fylla på.)

Frysskydd

• Under frost eller kallt väder kan pluggventilens packning (19) och koppens läder (9) frysa till pumpen.
• kropp. Om du börjar pumpa medan delarna är frusna kan dessa delar gå sönder och skada pumpen.
• Du kan skydda pumpen mot frysning genom att hålla handtaget i "uppåt"-läge. På så sätt kommer kannapumpen självdränera.

FELSÖKNING

Om din pump inte pumpar:

• Öppna pumpen och se till att tätningspackningen (2) inte är trasig. Se till att den är centrerad över hålet.
• Se till att koppens läder (9) och packningarna inte är skadade.
• Sätt tillbaka kroppen och se till att bultarna är tillräckligt åtdragna för att förhindra att luft kommer in i basen.
• Kontrollera om det finns läckor runt lederna. Dra åt klämmorna eller lägg till gängtejp efter behov. Byt ut defekta fästelement.
• Se till att röränden är nedsänkt i vattnet.
• Använd mycket rent vatten vid grundning. Skållädret (9) expanderar när det absorberar vatten. Låt kopplädret absorbera vatten i några timmar och försök igen.
• Se till att du inte försöker lyfta vatten mer än 6 m. Obs: Det måste mätas från vattenytan till pipen.
• På högre höjder minskar djupet på vattnet som ska pumpas. Vid havsnivå och under idealiska förhållanden kommer denna pump att lyfta till maximalt cirka 7 m.

UNDERHÅLL

Se bild 5

Obs: Se underhållsavsnittet.

Ersätter The Cup Leather

1. Lossa fästbulten på topplocket (16) och lyft ut kolvenheten ur pumpen.
2. Skruva loss koppläderhållaren (7).
3. Ta bort det gamla kopplädret (9) och sätt på ett nytt koppläder.
4. Skruva tillbaka läderkoppshållaren (7) till utgångsläget.
5. Sätt tillbaka kolvenheten och topplocket (13).
6. Sätt i fästbulten (16) och dra åt den.

Byte av pluggventilpackningen och tätningspackningen

1. Skruva loss fästbulten (10) och ta bort pumphuset (4) från flänsen.
2. Ta ut pluggventilen (3), ta bort den gamla pluggventilpackningen (1) från pluggventilen och sätt sedan en ny pluggventilpackning.
3. Ta bort den gamla tätningspackningen (2) från flänsen (1) och ersätt med en ny tätningspackning.

fläns. OBS: Innan du placerar den nya tätningspackningen på flänsen rengör flänsen genom att ta bort smuts/

skräp som kan finnas kvar i den.

1. Sätt tillbaka pluggventilen (3) i ursprungsläget.
2. Sätt tillbaka pumphuset (4) på flänsen (1) genom att dra åt fästbu (10).

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.
