MANUAL DE USUARIO HC-1004 Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
BOMBA DE POZO MANUAL
MANUAL DE OPERACIONES
MODELO: HC-1004 / HC-1002
Advertencia: Para reducir el riesgo de lesiones, el usuadebe leer atentamente el manual de instrucciones.
- Lea y siga atentamente todas las instrucciones de seguridad proporcionadas en este manual.
- No permita que la bomba se congele, ya que esto anularía la gar
- Bombee agua únicamente con esta bomba.
- Inspeccione periódicamente la bomba para detectar posibles daños.
INTRODUCTION
La bomba de mano para pozos poco profundos se puede utilizar par bombear agua de barriles de lluvia o estanques. Las bombas de jarra también se pueden utilizar como bomba de agua potable para extraer agua de un pozo. El nivel del agua debe estar a menos de 7 m c de la bomba. Nota: aquí es donde se extrae el agua. Se conecta a conectores de plomería comunes y es muy fácil de instalar.
SPECIFICATIONS OF THE PRODUCTS
| Modelo | HC-1004 | HC-1002 |
| Distancia máxima de succión | 7 m ( 2 2 pies) | |
| Calibre de rosca interna inferior | G1-5/8" | |
| Diámetro de la base | 160 mm ( 6,3" ) | |
| Dimensión de montaje | Parte inferior: 4 x 12 mm ; orificios : 130 mm | |

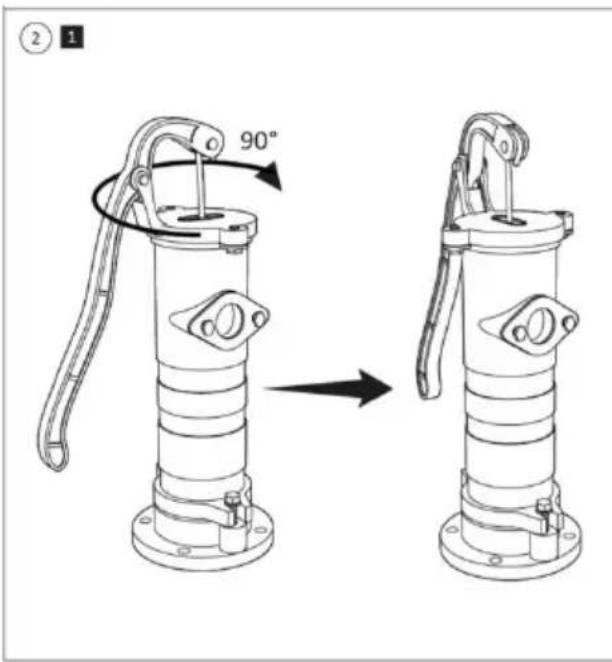

- Para ajustar la dirección de la manija, afloje el perno en la parte de la bomba de agua. Gire la manija hacia la dirección deseada y apriete el perno de fijación. Vea la Figura 2-1

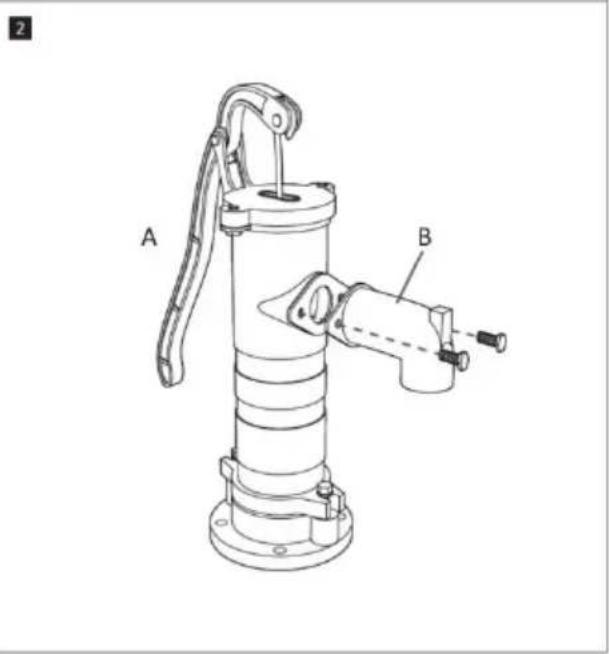

- Coloque la junta en el tubo de salida y luego asegure el tubo a la bomba con pernos cortos. Vea la Figura 2-2
Nota: Las juntas y los pernos faltantes no están bien apretados, lo puede provocar fugas de agua.
- Para aumentar la altura de instalación de la bomba de agua, uti pernos largos para asegurar la bomba de agua al soporte de la bon agua. Consulte la Figura 3
Nota: Los soportes de la bomba deben comprarse por separado.
- Atornille el tubo de succión con conector G1-5/8" a la parte infer la bomba.
Nota: La junta debe envolverse con cinta impermeable para evitar afe el bombeo normal de la bomba.
Instalación de tubería de bajada
- Necesitará un tubo de acero G1-5/8" con roscas o un tubo de P\G1-5/8" con un adaptador macho G1-5/8".
- Fije un tubo de bajada a la parte inferior de la bomba. Nota: El bajada debe tener el mismo tamaño que la conexión de la bomb
- La tubería de bajada debe estar sumergida al menos 1,5 m.
- Ajuste el tubo de bajada lo suficiente para evitar fugas. NOTA: Cualquier pequeña fuga puede impedir que la bomba se cebe.
Sellado de juntas de tuberías
- Se debe utilizar cinta para roscas o un sellador de roscas de bue calidad en todas las roscas de las tuberías. NOTA: No utilice cin para roscas con tuberías de PVC.
- Utilice únicamente cinta roscada o compuestos de unión a base de teflón para conectar metal con metal en la bomba.
- Asegúrese de que todas las uniones de las tuberías en la tubería succión sean herméticas y estancas.
- Si la tubería de succión aspira aire, la bomba no podrá extraer a del pozo.
Cebando la bomba
- No utilice la bomba si está seca. Si utiliza la bomba sin agua, po
dañar la copa de cuero.
- Siempre llene la bomba con agua antes de ponerla en marcha.
- Para cebar la bomba, vierta agua en la parte superior de la bomba la jarra hasta que salga por el pico.
- Espere 5 minutos hasta que el cuero de la copa se hinche lo su para hacer contacto con la pared de la bomba.
- Suba y baje la manija con movimientos cortos hasta que el tubo succión se llene de agua. (NOTA: Cualquier fuga en el lado de succión impedirá que la bomba se cebe).
Protección contra congelamiento
- Durante las heladas o el clima frío, la junta de la válvula de tap y el cuero de la copa (9) pueden congelarse y adherirse a la b
- cuerpo. Si comienza a extraer leche mientras las partes están congeladas, estas dos piezas pueden romperse y dañar la bomba
- Puede proteger la bomba contra la congelación manteniendo la manija en la posición "arriba". De esa manera, la bomba de la j vaciará automáticamente.
TROUBLE SHOOTING
- Abra la bomba y asegúrese de que la junta de sellado (2) no es Asegúrese de que esté centrada sobre el orificio.
- Asegúrese de que el cuero de la copa (9) y las juntas no estén dañados.
- Vuelva a ensamblar el cuerpo y asegúrese de que los pernos es suficientemente apretados para evitar que entre aire en la base.
- Verifique que no haya fugas en las juntas. Ajuste las abrazaderas agregue cinta para roscas según sea necesario. Reemplace los sujetadores defectuosos.
- Asegúrese de que el extremo de la tubería esté sumergido en el
- Utilice abundante agua limpia al aplicar la imprimación. El cuero de copa (9) se expandirá a medida que absorba agua. Deje que el de copa absorba agua durante algunas horas y vuelva a intentarl
- Asegúrese de no intentar levantar agua a más de 6 m. Nota: Dmedirse desde la superficie del agua hasta el caño.
- En las zonas más altas, la profundidad del agua a bombear se re A nivel del mar y en condiciones ideales, esta bomba elevará ha máximo de unos 7 m.

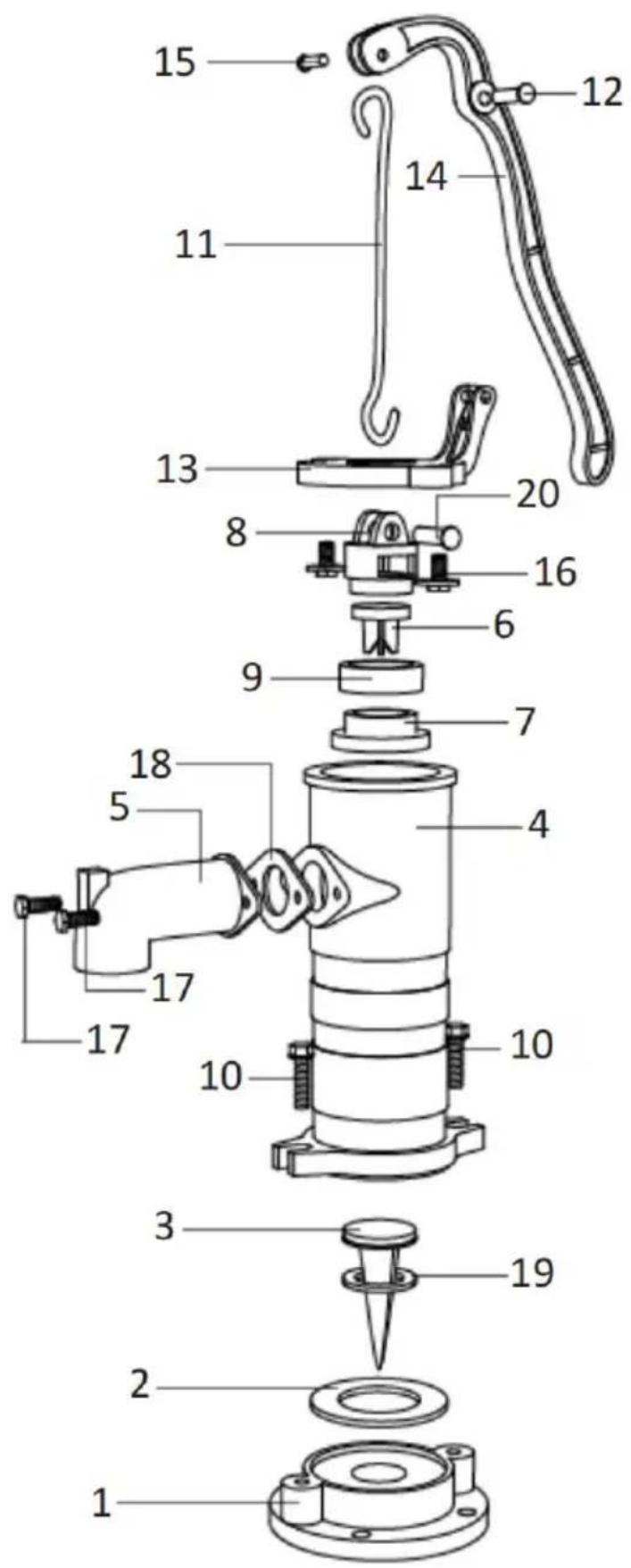

MAINTENANCE
Ver imagen 5

Nota: consulte la sección de mantenimiento.
Reemplazo del cuero de la copa
- Afloje el perno de fijación de la tapa superior (16) y levante el c del émbolo fuera de la bomba.
- Desatornille el soporte de cuero de la taza (7).
- Retire la copa de cuero vieja (9) y coloque una copa de cuero i
- Atornille nuevamente el soporte de cuero para tazas (7) en su po original.
- Vuelva a instalar el conjunto del émbolo y la tapa superior (13).
- Inserte el perno de fijación (16) y apriételo.
Reemplazo de la junta de la válvula de tapón y la junta de sella
- Desatornille el perno de fijación (10) y retire el cuerpo de la bor de la brida (1).
- Saque la válvula de tapón (3), retire la junta de la válvula de ta (19) de la válvula de tapón y luego coloque una nueva.
Junta de válvula de tapón.
- Retire la junta de sellado vieja (2) de la brida (1) y reemplácela junta de sellado nueva en la
brida. NOTA: Antes de colocar la nueva junta de sellado en la brida limpie la brida eliminando la suciedad/
escombros que pudieran quedar en el mismo.
- Coloque la válvula de tapón (3) nuevamente en la posición origina
- Vuelva a colocar el cuerpo de la bomba (4) en la brida (1) apre perno de fijación (10).
