MANUALE UTENTE TL-A5121 Vevor
Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

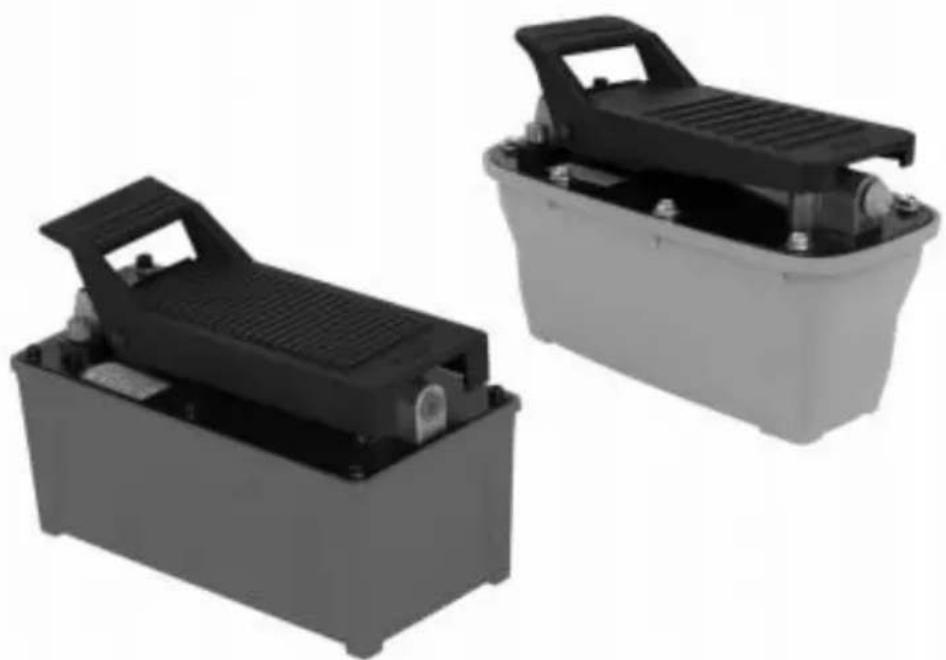

MANUALE UTENTE POMPA IDRAULICA A PEDALE AD ARIA
MODELLO: TL-A5102 Modello TL-A5121
Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi. "Salva Metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano solo una stima dei risparmi che potresti ottenere acquistando determinati strumenti da noi rispetto ai grandi marchi top, e non significano necessariamente che coprano tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai marchi più importanti.
MODELLO: TL-A5102 、 TL-A5121
I fogli delle parti di ricambio per le pompe idrauliche a mano sono disponibili presso il centro di assistenza autorizzato più vicino o l'ufficio vendite.
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:
Certificato di garanzia elettronica
www.vevor.com/support
Queste sono le istruzioni originali. Per favore leggi tutto il manuale di istruzioni
attentamente prima dell'operazione. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto è soggetto al
prodotto che hai ricevuto. Per favore perdonaci se non ti informiamo ancora di eventuali aggiornamenti tecnologici o software sui nostri prodotti.
Prima dell'operazione, per favore leggi attentamente il manuale di operazione per conoscere l'attrezzatura e il corretto metodo d'uso. Per favore conservalo per riferimento futuro.
PRECAUZIONI DI SICUREZZA
NOTA
PER FAVORE LEGGERE E SEGUIRE QUESTE ISTRUZIONI PRIMA DI UTILIZZARE LA POMPA IDRAULICA.
Ispezionare accuratamente tutti i componenti per verificare eventuali danni da spedizione. Se si riscontrano danni da spedizione, contattare immediatamente il vettore. Il vettore è responsabile per qualsiasi danno derivante dalla spedizione.
1. SICUREZZA
Per evitare lesioni personali o danni alla proprietà, si prega di osservare
le precauzioni di sicurezza. Non siamo responsabili per infortuni
o danni derivanti da un uso non sicuro o non corretto del prodotto o da un funzionamento non corretto, o dalla mancanza di manutenzione.
PERICOLO viene utilizzato quando la tua azione o la mancata azione può causare lesioni gravi o addirittura la morte.
AVVERTIMENTO indica un potenziale pericolo che richiede un'azione corretta per evitare lesioni personali.
IMPORTANTE indica l'azione corretta per prevenire danni o guasti all'attrezzatura.
PERICOLO
- L'operatore dell'attrezzatura idraulica deve essere un operatore qualificato che abbia familiarità con la corretta formazione ed esperienza lavorativa nell'attrezzatura idraulica.
La mancanza di conoscenza in una qualsiasi di queste aree può portare a danni all'attrezzatura o
lesioni personali.
- Per evitare lesioni personali, non modificare o saldare l'attrezzatura idraulica senza approvazione.
- Per favore, non sollevare mai più della capacità nominale del cilindro. Il sovraccarico provoca guasti alle apparecchiature e gravi lesioni personali.
- Il cilindro è un dispositivo di sollevamento carichi, non un dispositivo di trattenimento del carico. Dopo che il carico è stato sollevato o abbassato, deve essere sempre tenuto meccanicamente.
Non lavorare mai sotto un carico supportato da un'unità idraulica.
- Mantenere mani e piedi lontani dal cilindro e dal posto di lavoro durante il funzionamento per evitare infortuni personali.
- Non mettere carichi sbilanciati o fuori centro sui cilindri. Il carico non corretto può risultare in guasto dell'attrezzatura e gravi infortuni personali.
AVVERTIMENTO
- Indossare occhiali di sicurezza, caschi e altra attrezzatura protettiva personale necessaria quando si opera con attrezzatura idraulica.
- Il cilindro usato per sollevare il carico deve avere una base solida per un corretto appoggio. Si prega di selezionare acciaio o blocchi di legno che siano capaci di supportare il carico. Installare indicatori di pressione nel sistema per monitorare il funzionamento.
pressione. Il calibro deve avere la stessa valutazione di pressione della pompa e del cilindro. Gli indicatori sbagliati possono risultare in infortuni personali.
- La pressione operativa del sistema deve essere inferiore alla pressione nominale più bassa nel sistema.
- Ispezionare accuratamente il cilindro e gli accoppiatori prima di utilizzare il cilindro.
Non collegare mai il cilindro con giunti danneggiati o filettature delle porte danneggiate. L'accoppiatore danneggiato o la filettatura della porta danneggiata può causare guasto dell'apparecchiatura e possibili infortuni personali.
Installare l'accoppiatore in un ambiente pulito; prevenire che sporco o altri detriti entrino nel corpo o nel tubo del cilindro. Sporcizia o altri detriti possono danneggiare il cilindro e risultare in guasto dell'attrezzatura e possibili infortuni personali.
Prima di rimuovere o serrare il tubo flessibile o l'accoppiatore, rilasciare la pressione idraulica nel sistema.
- Non maneggiare mai tubi flessibili pressurizzati; l'olio che fuoriesce ad alta pressione può penetrare nella pelle, causando gravi infortuni. Cercare immediatamente assistenza medica se feriti.
- Per favore utilizzare olio idraulico approvato o altro equivalente.
- Per assistenza tecnica idraulica o servizio di riparazione, contattare il
centro di assistenza autorizzato nella tua zona. Non abbiamo alcun obbligo di garanzia per prodotti che sono stati riparati da personale non autorizzato, modificati o danneggiati a causa di abuso, uso improprio, incidente, negligenza o cattiva gestione.
IMPORTANTE
- Mantenere la pompa idraulica ad aria pulita in ogni momento.
- Quando la pompa idraulica ad aria non è in uso, rilasciare la valvola, rimuovere il tubo e utilizzare un tappo di gomma per coprire l'attacco.
- Non far cadere oggetti sul tubo flessibile.
- Non sollevare o trasportare l'attrezzatura idraulica tramite i tubi flessibili o gli accoppiatori; utilizzare la maniglia o altri mezzi.
- Utilizzare l'attrezzatura idraulica a temperature operative normali. Non utilizzare l'attrezzatura a temperature di 65°C (150°F) o superiori. Il surriscaldamento
ammorbidisce le guarnizioni e indebolisce i materiali dei tubi, con conseguente perdita di olio o altri guasti alle apparecchiature.
La pompa idraulica ad aria fornisce pressione del fluido idraulico agli strumenti selezionati. Consiste in una valvola dell'aria in linea e un cilindro idraulico.
SPECIFICHE
| Modello | TL -A5121 | TL -A5102 | |
| Pressione Valutazione (ps | 10000 | 10000 | |
| Oi utilizzabile Capacità (cu. | 98 | 98 | |
| Capacità disponibile | 2,3 litri | 1.6L | |
| Aria/Idraulica Rapporto | 100:1 | 100:1 | |
| Portata (@100 Psi) | 0,8 l/min | 0,8 l/min | |
| Portata (@10.000 psi) | 0,16 l/min | 0,16 l/min | |
| Ingresso Pressione dell'ari (psi) | 110-145 | 110-145 | |
| Ingresso Filettature delle porte (NPT) | 1/4"-18 | 1/4"-18 | |
| Produzione Filettature delle porte (NPT) | 3/8"-18 | 3/8"-18 | |
| Operazione Maniera | Piede Pedale | Piede Pedale | |
| Olio Consegna | NO Carico | 49.5 | 49.5 |
| (pollici cubi/min) | Carico | 7.6 | 7.6 |
| Serbatoio dell'olio Materiale | Plastica | Alluminio | |
Accessori standard
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS1 | BTQBTYYJTBLSK0001\ | Idraulico pompa | 1 |
| 2 milioni Olio Tubo flessibile | 1 | |||
| Subwoofer crossover | 1 | |||
| Connettore ermafrodita | 1 | |||
| 1 M aria lunga pistola | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| Idraulico pompa | 1 | |||
| 2 milioni Olio Tubo | 1 |
DESCRIZIONE
| Modello TL-A512 | SS2 | QDYYBHSBD2.3L9FR9 | flessibile | |
| Connettore maschio | 1 | |||
| 1 M aria lunga pistol | 1 | |||
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS3 | Italiano:BTQJTBCS000000001 | Idraulico pompa | 1 |
| 2 milioni Olio Tuboflessibile | 1 | |||
| Subwoofer crossover | 1 | |||
| Connettore ermafrodita | 1 | |||
| 1 M aria lunga pistol | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS4 | QDJTYYBJPQTZ00001 | Idraulico pompa | 1 |
| 1,25M di petrolio Tub flessibile | 1 | |||
| Connettore ermafrodita | 1 | |||
| 1 M aria lunga pistol | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS5 | CSMJTELELETTRICO8JIV0 | Idraulico pompa | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS6 | HSMJTELELETTRICO8HV0 | Idraulico pompa | 1 |
| 2 milioni Olio Tubo flessibile | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A5102 | SS7 | Codicearticolo:BTQJTB2510A000001V | Idraulico pompa | 1 |
| 2 milioni Olio Tuboflessibile | 1 | |||
| Connettore ermafrodita | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| Modello-A5102 | SS8 | CGKQB18MJTHSFZYLVO | Idraulico pompa | 1 |
| 2 milioni Olio Tubo flessibile | 1 | |||
| Connettore ermafrodita | 1 | |||
| Adattatore | 1 | |||
| Nastro di teflon | 1 |
| MODELLO | SSX | CodiceProdotto | DESCRIZIONE | Quantità |
| ModelloTL-A512 | SS9 | CGKQBWDZYHS1405V0 | Idraulico pompa(Dotato di un Regolatore di lunghezza della linea 3m) | 1 |
| Nastro di teflon | 1 |

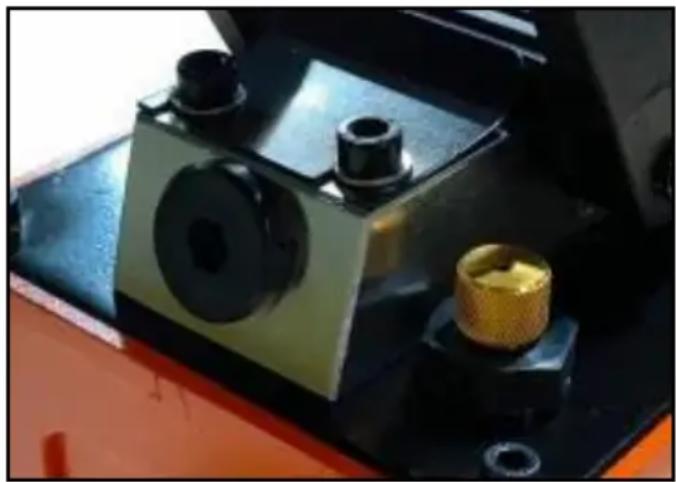

Per prevenire perdite di olio durante la spedizione, una manopola metallica è installata e
serrata per garantire la migliore funzione di tenuta. Allentarla in senso antiorario prima dell'uso.
Nota: fissare sempre i collegamenti filettati delle porte con un composto per filettature di tubi non indurente. Stringere saldamente per prevenire la rimozione accidentale dei componenti durante l'uso. Fare attenzione a non introdurre composti negli
orifizi delle porte. Familiarizzare con le specifiche e le illustrazioni in questo manuale dell'operatore. Conoscere la propria pompa, i suoi limiti e come
funziona prima di tentare di usarla.
Fare riferimento alla tabella delle specifiche sopra per i dettagli sulla dimensione delle porte filettate dell'olio, la capacità dell'olio utilizzabile e altro.

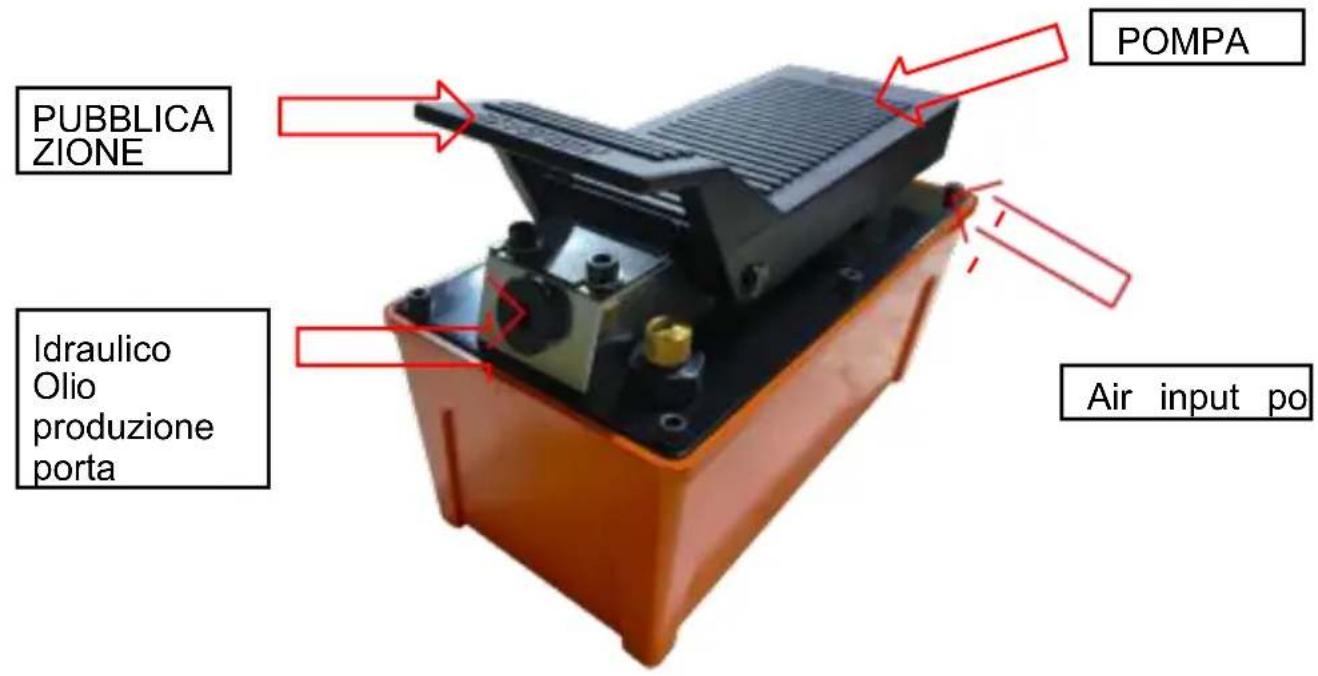

FUNZIONAMENTO
Il funzionamento dell'unità è il seguente:
- Collegare il tubo flessibile della pompa idraulica ad aria all'accoppiamento idraulico sull'attrezzo selezionato.
- Collegare la linea di alimentazione dell'aria alla pompa idraulica ad aria. L'alimentazione dell'aria è
5-10 CFM a 100 PSI per ottenere caratteristiche operative corrette. Inoltre, la linea dell'aria dovrebbe essere dotata di un filtro.
Pompe azionate a pedale:
A. Premere l'estremità "pompa" del pedale per pompare l'olio idraulico nel
Sistema B. Per fermare la pompa o l'uscita, premere il pulsante "Stop". Per rilasciare la pressione, premere il pulsante "Release" sul pedale.
MANUTENZIONE
1. Ispezionare le connessioni
Ispezionare i tubi flessibili e i raccordi, e serrare le connessioni se necessario. Utilizzare un composto per filettature di tubi non indurente quando si effettua la manutenzione delle connessioni.
2. Aggiunta del fluido idraulico
- Depressurizzare e scollegare il tubo idraulico dall'applicazione.
- Con la pompa in posizione verticale, rimuovere il tappo di riempimento dell'olio situato sulla piastra superiore del serbatoio.
Utilizzare un piccolo imbuto per riempire il serbatoio fino a 3/4" (19 mm) dall'apertura. Pulire eventuale fluido versato e reinstallare il tappo di riempimento dell'olio.
Nota: utilizzare solo olio idraulico approvato. Non usare mai
liquido per freni, - 8 -
fluido di trasmissione, olio per turbine, olio motore, alcol, glicerina, ecc.
L'uso di olio idraulico di altra qualità annullerà la garanzia e danneggerà la pompa, il tubo flessibile e l'applicazione.
3. Cambio del fluido idraulico
- Per ottenere i migliori risultati, cambiare il fluido una volta all'anno.
- Ripetere il passaggio 2 sopra, poi versare il fluido usato in un contenitore sigillabile. Smaltire il fluido in conformità con le normative locali.
- Riempire con olio idraulico di buona qualità come raccomandato sopra. Reinstallare lo sfiato e il tappo di riempimento dell'olio.
4. Lubrificazione
Usare un leggero olio per macchine per lubrificare i punti dei perni, le cerniere e così via. 5. Stoccaggio
- Depressurizzare e scollegare i tubi idraulici dall'applicazione.
- Pulire la pompa, il tubo flessibile e gli accoppiatori.
- Conservare in un ambiente pulito e asciutto; evitare temperature estreme.
RISOLUZIONE DEI PROBLEMI
IMPORTANTE:
Le pompe a mano devono essere riparate solo da centri di assistenza qualificati o autorizzati. La riparazione senza i necessari strumenti e conoscenze speciali potrebbe causare infortuni. Sempre rilasciare la pressione e scollegare prima di effettuare riparazioni.
| sintomo | possibili cause | Azione correttiva |
| Applicazione Volere non estendere ,mossa Orispondere A pressurizzato fluido | · condizione di sovraccarico· Pubblicazione valvola non Chiuso | · Rimedio al sovraccarico condizione· Garantire IL pubblicazione valvola chiusa |
| Applicazionerisponde A fluidopressurizzato , ma il sistema fa non mantenere pressione | · condizione di sovraccarico· Pubblicazione valvola non Chiuso· Idraulico unitàMalfunzionamento | · Rimedio sovraccarico condizione · Garantire IL pubblicazione valvola Chiuso |
| ApplicazioneVolere non tornare fluido A pompa(cioè cilindro Volerenon ritrattare ) | · Malfunzionamento accoppiatore,danneggiato applicazione· Serbatoio troppo pieno | · carico sicuro da altri significa. aprire il pubblicazione valvola , depressurizzare il pompa p. E tubo flessibile , rimuovere IL accoppiatore e/ o applicazione , Poi rinnovare o sostituire· carico sicuro da altri significa. aprire il pubblicazione valvola , depressurizzare il pompa p. E tubo flessibile , rimuovere IL accoppiatore e / o applicazione , Poi drenare il fluido A un vero e proprio livello |
| L'applicazione sarà nonestendere completamente(cilindro o spargitore) | · Fluido livello Bass | · Segui il sintomo 3 procedura per messa in sicurezza IL carico, depressurizzante la pompa, rimozione IL applicazione , quindi assicurando IL fluido appropriato livello |
| scarsa prestazione | · Aria intrappolata In IL sistema | Assicurare il fluido appropriato livelloAssicurare la ventilazione olio tappo di riempimento lascia pressurizzato serbatoio aria fuga(vedi PRIMA UTILIZZO) |
