TL-A5102 - Pompy Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia TL-A5102 Vevor w formacie PDF.
| Typ produktu | Pneumatyczna pompa hydrauliczna |
| Marka | Vevor |
| Model | TL-A5102 |
| Ciśnienie nominalne | 10 000 psi (689 bar) |
| Pojemność oleju roboczego | 1,6 L (98 cal³) |
| Przekładnia powietrze/hydraulika | 100:1 |
| Przepływ przy 100 psi | 0,8 L/min |
| Przepływ przy 10 000 psi | 0,16 L/min |
| Ciśnienie powietrza wejściowego | 110-145 psi |
| Gwint wejściowy (powietrze) | 1/4" NPT |
| Gwint wyjściowy (olej) | 3/8" NPT |
| Tryb pracy | Pedał (stopa) |
| Materiał zbiornika | Aluminium |
| Zawartość zestawu | Pompa, wąż olejowy 2 m, pistolet powietrzny 1 m, złącze obojnacze, taśma teflonowa |
| Konserwacja | Coroczna wymiana oleju, smarowanie przegubów, kontrola węży |
| Bezpieczeństwo | Nigdy nie przekraczać obciążenia znamionowego, stosować sprzęt ochronny, rozprężyć przed konserwacją |
| Części zamienne | Dostępne w serwisie posprzedażowym Vevor |
Często zadawane pytania - TL-A5102 Vevor
Pytania użytkowników dotyczące TL-A5102 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Pompy w formacie PDF za darmo! Znajdź swoją instrukcję TL-A5102 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TL-A5102 marki Vevor.
INSTRUKCJA OBSŁUGI TL-A5102 Vevor
Wsparcie techniczne i E-nakaz y Certyfikat www.vevor.com/support
POWIETRZE NAPEĘDZANY HYDRAULICZNY STOPA POMPA UŻYTKOWNIK PODRĘCZNIK
MODEL: TL-A5102 TL-A5121
Nadal staramy się dostarczać Państwu narzędzia o konkurencyjnych parametrach cena.
"Ratować „Połowa”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia przez nas tylko reprezentuje jakości szacunkowe oszczędności możesz skorzystać z zakupu pewnych narzędzi my porównaliśmy Do ten główne najlepsze marki i nie koniecznie oznaczać pokrycie Wszystko kategorie oferowanych narzędzi przez nas. Jesteś uprzejmie przypominamy o dokładnym sprawdzeniu, kiedy jesteś składanie zamówienia nas jeśli ty faktycznie oszczędzają o połowę w porównaniu do największych marek.
Części zamienne arkusze do hydraulicznych ręcznych pompy są dostępny z Twój najbliższy upoważniony centrum serwisowe lub biuro sprzedaży.
POTRZEBUJESZ POMOCY? KONTAKT NAS!
Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę czuć bezpłatny skontaktować się nas :
Wsparcie techniczne i certyfikat e-gwarancji Www.vevor. wsparcie com/
Ten Jest ten oryginalny instrukcja . Proszę Czytać Wszystko podręc instrukcje
ostrożnie przed oceną operacyjną. VEVOR zastrzega sobie wyraźne interpretacja naszego instrukcja obsługi. Wygląd Produkt będzie podlegać
produkt Ty otrzymane . Proszę przebaczyć nas To My nie będzie poinformować Ty Ponownie jeśli tam czy jest jakaś technologia lub
oprogramowanie Aktualizacje na nasz produkt.
Zanim ten działanie, Proszę Czytać ten działanie podręcznik ostrożnie wiedzieć ten sprzęt I ten prawidłowy metoda z proszę użyj trzymać To na przyszłość odniesienie.
SAFETY PRECAUTIONS
NOTATKA
PRZED UŻYCIEM POMPY HYDRAULICZNEJ NALEŻY PRZECZYTAĆ I PRZESTRZEGAĆ NINIEJSZEJ INSTRUKCJI.
Dokładnie sprawdzić wszystkie elementy pod kątem uszkodzeń powstałych podczas wysyłki. W przypadku stwierdzenia uszkodzeń powstałych podczas transportu należy niezwłocznie powiadomić przewoźnika. Przewoźnik jest odpowiedzialny za wszelkie szkody powstałe podczas transportu.
1. BEZPIECZEŃSTWO
Aby uniknąć obrażeń ciała lub uszkodzenia mienia, należy przestrzegać
środków ostrożności. Producent nie ponosi odpowiedzialności za obrażenia lub szkody wynikające z niebezpiecznego lub niewłaściwego użytkowania produktu, działania systemu lub braku konserwacji.
NIEBEZPIECZEŃSTWO jest używane, gdy działanie lub brak działania może spowodować poważne obrażenia lub nawet śmierć.
OSTRZEŻENIE wskazuje na potencjalne niebezpieczeństwo, które wymaga podjęcia odpowiednich działań w celu uniknięcia obrażeń ciała.
WAŻNE wskazuje prawidłowe działanie, aby zapobiec uszkodzeniom lub awarii sprzętu.
NIEBEZPIECZEŃSTWO
- Operator sprzętu hydraulicznego musi być wykwalifikowanym operatorem, posiadającym odpowiednie przeszkolenie i doświadczenie zawodowe w zakresie sprzętu hydraulicznego.
Brak wiedzy w którymkolwiek z tych obszarów może prowadzić do uszkodzenia sprzętu lub
obrażeń ciała.
- Aby uniknąć obrażeń ciała, nie wolno modyfikować ani spawać sprzętu hydraulicznego bez zgody.
- Nigdy nie podnosić ciężarów większych niż znamionowa nośność siłownika. Przeciążenie powoduje awarię sprzętu i poważne obrażenia ciała.
- Ten cylinder nie jest urządzeniem do podnoszenia ciężarów ani urządzeniem do utrzymywania ładunku. Po podniesieniu lub opuszczeniu ładunku musi być on zawsze podparty mechanicznie.
Nigdy nie pracuj pod ładunkiem utrzymywanym przez jednostkę hydrauliczną.
- Trzymaj ręce i nogi z dala od cylindra i miejsca pracy podczas operacji, aby uniknąć obrażeń ciała.
- Nie stawiaj cylindra w stanie niezrównoważonym lub poza środkiem ciężkości. Nieprawidłowe obciążenie prostokątne może spowodować awarię sprzętu i poważne obrażenia ciała.
UWAGA
- Noś okulary ochronne, kaski i inne niezbędne środki ochrony osobistej podczas obsługi sprzętu hydraulicznego.
- Cylinder używany do podnoszenia ładunku musi mieć solidne podparcie dla prawidłowego wsparcia. Proszę wybrać stal lub klocki drewniane, które są w stanie utrzymać ładunek. Zainstaluj wskaźniki ciśnienia w systemie, aby monitorować ciśnienie robocze. Wskaźnik musi mieć taką samą ocenę ciśnienia jak pompa i cylinder. Nieprawidłowe wskaźniki mogą spowodować obrażenia ciała.
- Ciśnienie robocze systemu musi być niższe niż najniższe ciśnienie znamionowe w systemie.
- Ostrożnie sprawdź cylinder i sprzęgła przed użyciem cylindra.
Nigdy nie podłączaj cylindra do uszkodzonych sprzęgieł lub uszkodzonych gwintów portów. Uszkodzony łącznik lub uszkodzony gwint portu może spowodować awarię sprzętu i możliwe obrażenia ciała.
Zainstaluj sprzęgło w czystym środowisku; zapobiegaj zabrudzeniom lub innym zanieczyszczeniom
przed włożeniem do korpusu cylindra lub rury. Brud lub inne zanieczyszczenia będą magazynowane w cylindrze i spowodują awarię sprzętu oraz możliwe obrażenia ciała.
Przed odłączeniem lub dokręceniem węża gumowego lub sprzęgła, zwolnij ciśnienie hydrauliczne w systemie.
- Nigdy nie dotykaj węży pod ciśnieniem; uciekający olej pod wysokim ciśnieniem może przeniknąć przez skórę, powodując poważne obrażenia. Szukaj pomocy medycznej natychmiast, jeśli odniesiesz obrażenia.
- Proszę używać lub innego zatwierdzonego oleju hydraulicznego
- W celu uzyskania pomocy technicznej lub serwisu hydraulicznego, prosimy o kontakt z
autoryzowanym centrum serwisowym w Twojej okolicy. Bez żadnych zobowiązań w ramach
gwarancji dotyczącej produktów, które zostały naprawione przez nieautoryzowany personel, zmodyfikowane lub uszkodzone w wyniku nadużycia, niewłaściwego użytkowania, wypadku, zaniedbania lub nieprawidłowego obchodzenia się.
WAŻNE
- Utrzymuj pompę hydrauliczną w czystości przez cały czas.
- Gdy pompa hydrauliczna nie jest używana, zwolnij zawór, odłącz wąż i użyj gumowej nasadki, aby zakryć port.
- Nie upuszczaj przedmiotów na wąż gumowy.
- Nie podnoś ani nie przenoś sprzętu hydraulicznego za węże lub złączki; użyj uchwytu lub innego środka.
- Używaj sprzętu hydraulicznego w normalnych temperaturach roboczych. Nie używaj sprzętu w temperaturach 65°C (150°F) lub wyższych. Przegrzanie spowoduje
zmiękczenie uszczelek i osłabienie węży, co może prowadzić do wycieków oleju lub innych awarii sprzętu.
Pompa hydrauliczna dostarcza ciśnienie płynu hydraulicznego do wybranych narzędzi. Składa się z zaworu powietrza w linii i cylindra hydraulicznego.
SPECYFIKACJE
| Model | TL -A5121 | TL -A5102 | |
| Ciśnienie Moc znamionow (psi) | 10000 | 10000 | |
| Użyteczny Oi Pojemność (cm3) | 98 | 98 | |
| Dostępna pojemność | 2,3 l | 1,6 l | |
| Pneumatyczne/Hydrauliczne Stosunek | 100:1 | 100:1 | |
| Przepływ (@100Psi) | 0,8 l/min | 0,8 l/min | |
| Przepływ (@10,000Psi) | 0,16 l/min | 0,16 l/min | |
| Wejście Ciśnienie powietrz (psi) | 110-145 | 110-145 | |
| Wejście Gwinty portu (NPT) | 1/4"-18 | 1/4"-18 | |
| Wyjście Gwinty portu (NPT) | 3/8"-18 | 3/8"-18 | |
| Działanie Sposób | Stopa Pedał | Stopa Pedał | |
| Olej Dostawa | NIEObciążenie | 49,5 | 49,5 |
| (cal sześcienny/min) | Obciążenie | 7.6 | 7.6 |
| Zbiornik na olej Tworzy | Plastikowy | Aluminium | |
Standardowe akcesoria
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A5102 | SS1 | BTQBTYYJTBLSK0001Y | Hydrauliczny pompa | 1 |
| 2M Olej Wąż gumov | 1 | |||
| Subskrypcja Crossover | 1 | |||
| Łącznik hermafrodytyczny | 1 | |||
| 1 M długie powietrze pistolet | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| Hydrauliczny pompa | 1 |
OPIS
| TL-A512 | SS2 | QDYYBHSBD2.3L9FR9 | 2M Olej Wąż gumov | 1 |
| Złącze męskie | 1 | |||
| 1 M długie powietrze pistolet | 1 | |||
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A510 | SS3 | BTQJTBCS000000001 | Hydrauliczny pompa | 1 |
| 2M Olej Wąż gumov | 1 | |||
| Subskrypcja Crossover | 1 | |||
| Łącznik hermafrodytyczny | 1 | |||
| 1 M długie powietrze pistolet | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A510 | SS4 | QDJTYYBJPQTZ00001 | Hydrauliczny pompa | 1 |
| 1,25 mln ropy Wąż gumowy | 1 | |||
| Łącznik hermafrodytyczny | 1 | |||
| 1 M długie powietrze pistolet | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A510 | SS5 | CSMJTELECTRIC8CJI | Hydrauliczny pompa | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A510 | SS6 | HSMJTELECTRIC8F6H | Hydrauliczny pompa | 1 |
| 2M Olej Wąż gumov | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A5101 | SS7 | BTQJTB2510A000001\ | Hydrauliczny pompa | 1 |
| 2M Olej Wąż gumov | 1 | |||
| Łącznik hermafrodytyczny | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| TL-A5102 | SS8 | CGKQB18MJTHSFZYL VO | Hydrauliczny pompa | 1 |
| 2M Olej Wąż gumov | 1 | |||
| Łącznik hermafrodytyczny | 1 | |||
| Adapter | 1 | |||
| Taśma teflonowa | 1 |
| MODEL | SSX | Numer katalogowy | OPIS | ILOŚĆ |
| Hydrauliczny pompa | 1 | |||
| TL-A512 | SS9 | CGKQBWDZYHS1405I V0 | (Wyposażony w Kontroler długo linii 3m) | |
| Taśma teflonowa | 1 |

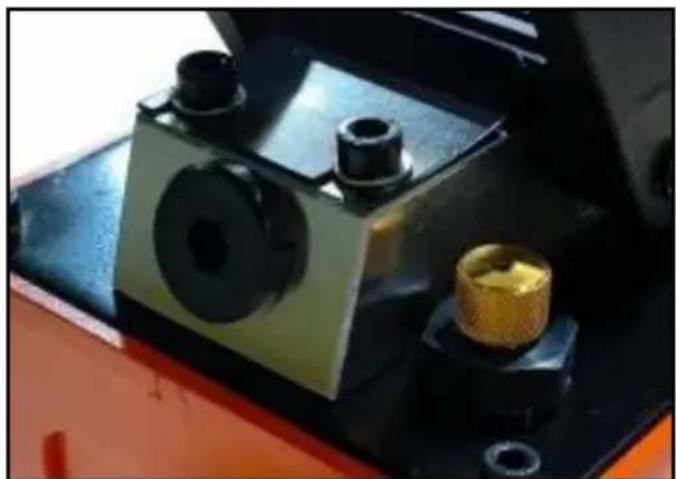

Aby zapobiec wyciekom oleju podczas transportu, metalowe pokrętło jest zainstalowane i
zaciśnięty, aby zapewnić najlepsze opieczętowanie
funkcjonować. Rozluźnić zgodnie z ruchem wskazówek zegara przed użyciem.
Notatka: Zawsze zabezpiecz gwint połączeń portowych nieutwardzającym się
gwintem rurowym. Dokręcić bezpiecznie, aby zapobiec
przypadkowemu usunięciu składników podczas używania. Zachować
ostrożność, aby nie wprowadzić związków do
otworów portowych. Zapoznaj się ze specyfikacjami i ilustracjami w tym
podręczniku operatora. Poznaj swoją pompę, jej ograniczenia i jak to
działa przed próbą użycia jej.
Zapoznaj się ze specyfikacją tabeli powyżej ze szczegółami
dotyczącymi oleju, gwintu portu, rozmiaru, pojemności oleju nadającego się do użytku i więcej.
OPERACJA
Działanie tej jednostki jest następujące:
- Podłącz wąż gumowy od pompy powietrzno-hydraulicznej do sprzęgła hydraulicznego na wybranym narzędziu.
- Podłącz przewód doprowadzający powietrze do pompy hydraulicznej. Dopływ powietrza powinien wynosić
5-10 CFM przy 100 PSI, aby uzyskać właściwe charakterystyki operacyjne. Dodatkowo, linia powietrzna powinna być wyposażona w filtr powietrza.

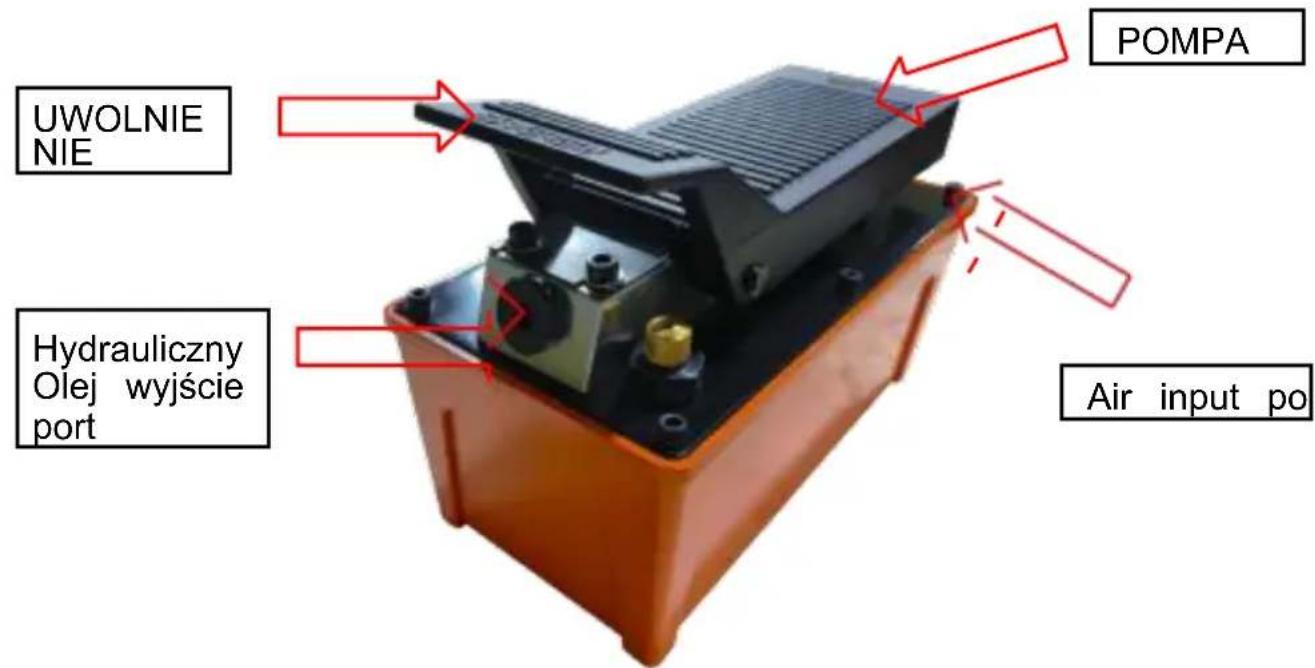

Obsługa pompy nożnym pedałem:
A. Naciśnięcie końca pompy pedałem spowoduje pompowanie oleju hydraulicznego do
układu.
B. Zatrzymanie naciskania końca „pompa” lub „zwolnij” spowoduje zatrzymanie i utrzymanie ciśnienia. C. Naciśnięcie końca „zwolnij” na pedale uwolni ciśnienie w układzie.
KONSERWACJA
1. Sprawdź połączenia
Sprawdź węże i połączenia oraz dokręć je w razie potrzeby. Użyj nieutwardzającego się związku do gwintów rurowych podczas serwisowania połączeń.
2. Uzupełnianie płynu hydraulicznego
- Zmniejsz ciśnienie i odłącz wąż hydrauliczny od aplikacji.
- Przy pompie w pozycji pionowej, poziomej, wyjmij korek wlewu oleju znajdujący się na górnej płycie zbiornika.
- Użyj małego lejka, aby napełnić zbiornik do 3/4 cala (19 mm) od otworu. Wytrzyj rozlany płyn i ponownie zainstaluj korek wlewu oleju.
Uwaga: Używaj wyłącznie oleju hydraulicznego lub innego zatwierdzonego.
Nigdy nie używaj płynu hamulcowego
płynu przekładniowego, oleju turbinowego, oleju silnikowego, alkoholu, gliceryny itp. Użycie innego niż dobrej jakości oleju hydraulicznego spowoduje utratę gwarancji i uszkodzenie pompy, węża gumowego oraz aplikatora.
3. Wymiana płynu hydraulicznego
- Aby uzyskać najlepsze rezultaty, wymieniaj płyn raz w roku.
- Powtórz krok 2 powyżej, a następnie wlej zużyty płyn do zamykanego pojemnika. · Utylizuj płyn zgodnie z lokalnymi przepisami.
- Napełnij dobrą jakością oleju hydraulicznego, jak zalecano powyżej. Zainstaluj ponownie wentylowaną zaślepkę wlewu oleju.
4. Smarowanie
Użyj lekkiego oleju maszynowego do smarowania punktów sworzni, zawiasów itp. 5. Przechowywanie
- Zdekompresuj i odłącz węże hydrauliczne od zastosowania.
- Wyczyść pompę, wąż i złączki.
- Przechowuj w czystym, suchym środowisku; unikaj ekstremalnych temperatur.
ROZWIĄZYWANIE PROBLEMÓW
WAŻNE:
Pompa ręczna powinna być naprawiana tylko przez wykwalifikowane lub autoryzowane centra serwisowe. Naprawa pompy ręcznej może wymagać specjalnych narzędzi i wiedzy, co grozi urazem. Zawsze zwolnij ciśnienie i odłącz przed dokonywaniem napraw.
| objaw | możliwe przyczyny | działanie naprawcze |
| Aplikacja będzie nie rozszerzy ć, przenos ić Lub reagować Do pod ciśnieniem płyn | stan przeciążeniaUwolnienie zawór nie Zamknięte | Środek zaradczy na przeciążenie stanZapewnić ten uwolnienie zawór zamknięty |
| Aplikacja odpowiada Do płyn pod ciśnieniem, ale system robi nie utrzymywać ciśnienie | stan przeciążeniaUwolnienie zawór nie ZamknięteHydrauliczny jednostka Awaria | Zaradzić przeciązać stan: schorzenie Zapewnić ten uwolnienie zawór Zamknięte |
| Aplikacja będzie nie wracać płyn Do pompa (tj. cylinder będzie nie cofać) | Niesprawny łącznik, uszkodzony aplikacjaZbiornik przepełnio ny | bezpieczny ładunek przez innych oznacza. otwórz uwolnienie zawór, zdekompresować pompa p l wąż gumowy, usunąć ten sprzęgło i/ lub aplikacja, Następnie odnowić lub wymienić bezpieczny ładunek przez innych oznacza. otwórz uwolnienie zawór, zdekompresować pompa p l wąż gumowy, usunąć ten łącznik i / lub aplikacja, Następnie odpływ płyn Do właściwy poziom |
| Aplikacja będzie nie całkowicie rozciągnąć (cylinder lub rozsiewacz) | Płyn poziom Niski | Śledź objaw 3 procedura Do zabezpieczanie ten obciążenie, dekompresja pompa, usuwanie ten aplikacja, następnie zapewniając ten właściwy płyn poziom |
| słaba wydajność | Uwięzione powietrze W ten system | Zapewnij właściwy płyn poziom Upewnij się, że wentylacja olej korek wlewowy pozwala pod ciśnieniem zbiornik powietrza ucieczka(zobacz ZANIM UŻYWAĆ) |
VEVOR®
TOUGH TOOLS, HALF PRICE
Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support
