| Tipo de producto | Bomba hidráulica neumática |
| Marca | Vevor |
| Modelo | TL-A5102 |
| Presión nominal | 10 000 psi (689 bar) |
| Capacidad de aceite utilizable | 1,6 L (98 in³) |
| Relación aire/hidráulica | 100:1 |
| Caudal a 100 psi | 0,8 L/min |
| Caudal a 10 000 psi | 0,16 L/min |
| Presión de aire de entrada | 110-145 psi |
| Rosca de entrada (aire) | 1/4" NPT |
| Rosca de salida (aceite) | 3/8" NPT |
| Modo de operación | Pedal (pie) |
| Material del depósito | Aluminio |
| Contenido de la caja | Bomba, manguera de aceite 2 m, pistola de aire 1 m, conector hermafrodita, cinta de teflón |
| Mantenimiento | Cambio de aceite anual, lubricación de pivotes, inspección de mangueras |
| Seguridad | No exceder nunca la carga nominal, usar equipos de protección, despresurizar antes del mantenimiento |
| Piezas de repuesto | Disponibles a través del servicio postventa de Vevor |
Preguntas frecuentes - TL-A5102 Vevor
Preguntas de los usuarios sobre TL-A5102 Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bombas en formato PDF gratis! Encuentra tus instrucciones TL-A5102 - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TL-A5102 de la marca Vevor.
MANUAL DE USUARIO TL-A5102 Vevor
Soporte técnico y Garantía electrónica y Certificado www.vevor.com/support

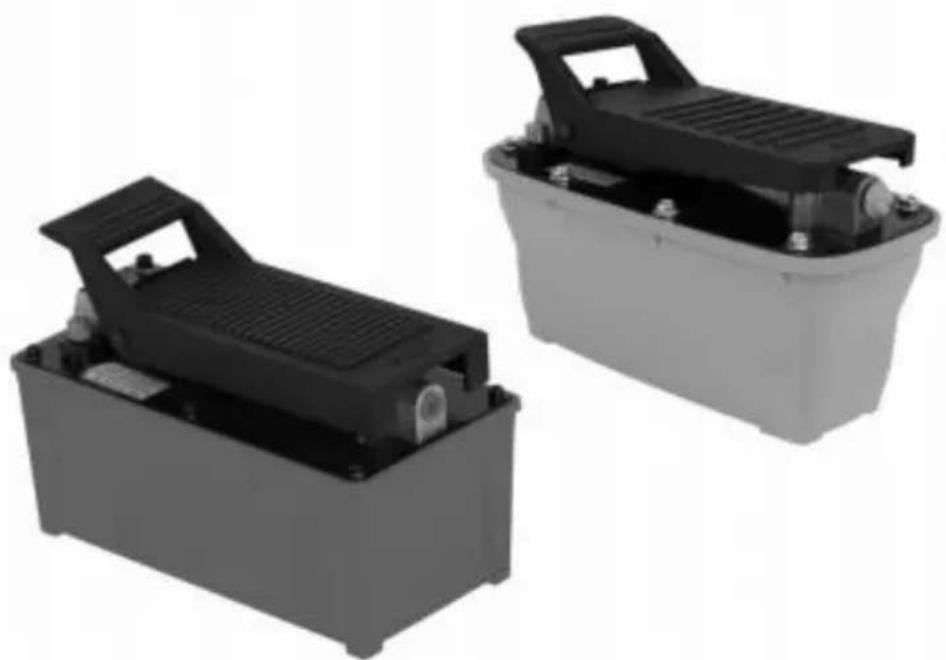

MANUAL DE USUARIO: BOMBA DE PIE HIDRÁULICA AIRE MOTORIZADO
Seguimos comprometidos a brindarte herramientas con precio competitivo.
"Ahorrar Mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros solo representa una
Estimación de los ahorros que usted puede obtener. Podría beneficiarse de la compra de ciertas herramientas con nosotros comparado con las
principales marcas líderes y no necesariamente significa cubrir todas las categorías de herramientas ofrecidas por
nosotros. Le recordamos que debe verificar cuidadosamente cuando esté realizando un pedido con nosotros si usted
en realidad está ahorrando la mitad en comparación con las principales marcas.
MODELO: TL-A5102, TL-A5121

Las piezas de reparación y las hojas para bombas hidráulicas manuales están disponibles en su centro de servicio autorizado más cercano u oficina de ventas.
¿NECESITA AYUDA? ¡CONTÁCTENOS!
¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? Por favor, no dude en contactarnos:
Certificado de garantía electrónica www.vevor.com/support
Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones con cuidado antes de la operación. VEVOR se reserva el derecho de interpretación de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que usted recibió. Por favor, perdónenos si no le informamos de nuevo si hay alguna actualización tecnológica o de software en nuestro producto.
Antes de la operación, por favor lea el manual de operación con cuidado para conocer el equipo y el método correcto de uso. Por favor, consérvelo para referencia futura.
PRECAUCIONES DE SEGURIDAD
NOTA
POR FAVOR, LEA Y SIGA ESTAS INSTRUCCIONES ANTES DE USAR LA BOMBA HIDRÁULICA DE AIRE.
Inspeccione cuidadosamente todos los componentes para detectar daños de envío. Si se encuentra algún daño de envío, notifique al transportista de inmediato. El transportista es responsable de cualquier daño resultante del envío.
1. SEGURIDAD

Para evitar lesiones personales o daños a la propiedad, por favor permita
Las precauciones de seguridad no pueden ser responsables de lesiones o daños
resultantes del uso inseguro e incorrecto del producto o del funcionamiento del sistema, o de la falta de mantenimiento.
PELIGRO se utiliza cuando su acción o falta de acción puede causar lesiones graves o incluso la muerte.
ADVERTENCIA indica un peligro potencial que requiere una acción correcta para evitar lesiones personales.
IMPORTANTE indica la acción correcta para prevenir daños o fallas del equipo.

PELIGRO
- El operador del equipo hidráulico debe ser un operador calificado, familiarizado con la capacitación y la experiencia laboral correctas en equipos hidráulicos.
La falta de conocimiento en cualquiera de estas áreas puede provocar daños en el equipo o
lesiones personales.
- Para evitar lesiones personales, no modifique ni suelde el equipo hidráulico sin aprobación.
- Nunca levante más que la capacidad nominal del cilindro. La sobrecarga provoca fallas en el equipo y lesiones personales graves.
El cilindro es un dispositivo de elevación de carga, no un dispositivo de sujeción de carga. Después de que la carga se haya elevado o bajado, siempre debe sostenerse mecánicamente.
Nunca trabaje debajo de una carga sostenida por una unidad hidráulica.
Mantenga las manos y los pies alejados del cilindro y del lugar de trabajo durante la operación para evitar lesiones personales.
No coloque cargas desequilibradas o descentradas en los cilindros. La carga incorrecta puede resultar en fallas del equipo y lesiones personales graves.

ADVERTENCIA
- Use gafas de seguridad, cascos y otros equipos de protección personal necesarios cuando opere equipo hidráulico.
- El cilindro utilizado para levantar la carga debe tener una base sólida para un soporte correcto. Seleccione bloques de acero o madera que sean capaces de soportar la carga; instale manómetros de presión en el sistema para monitorear la presión de operación.
El manómetro debe tener la misma clasificación de presión que la bomba y el cilindro. Los manómetros incorrectos pueden resultar en lesiones personales.
La presión de operación del sistema debe ser más baja que la presión nominal más baja del sistema.
Inspeccione cuidadosamente el cilindro y los acopladores antes de usar el cilindro.
Nunca conecte el cilindro con acopladores dañados o puertos con roscas dañadas. Los acopladores dañados o las roscas de puerto dañadas pueden causar fallas del equipo y posibles lesiones personales.
Instale el acoplador en un ambiente limpio; evite que la suciedad u otros desechos entren en el cuerpo o tubo del cilindro. La suciedad u otros residuos se acumularán, dañarán el cilindro y resultarán en fallas del equipo y posibles lesiones personales.
Antes de retirar o apretar la manguera o el acoplador, libere la presión hidráulica en el sistema.
- Nunca manipule mangueras presurizadas; el aceite que escapa bajo alta presión puede penetrar la piel, causando lesiones graves. Busque ayuda médica inmediatamente si está herido.
- Por favor, use aceite hidráulico aprobado u otro.
- Para ayuda técnica hidráulica o servicio de reparación, por favor contacte con el
centro de servicio autorizado en su zona. No tiene obligaciones bajo cualquier
garantía con respecto a productos que hayan sido reparados por personal no autorizado, modificados o dañados por mal uso, accidente, negligencia o mal manejo.
IMPORTANTE
- Mantenga la bomba hidráulica de aire limpia en todo momento.
- Cuando la bomba hidráulica de aire no esté en uso, libere la válvula, retire la manguera y utilice una tapa de goma para cubrir el puerto.
- No deje caer objetos sobre la manguera.
- No eleve ni transporte el equipo hidráulico por las mangueras o acopladores; utilice el mango u otro medio.
- Utilice el equipo hidráulico en condiciones normales de operación. No utilice el equipo a temperaturas de 65°C (150°F) o superiores. El calentamiento excesivo
ablandará los sellos y debilitará los materiales de la manguera, resultando en fugas de aceite u otras fallas en el equipo.
La bomba hidráulica de aire suministra presión de fluido hidráulico a las herramientas seleccionadas. Consiste en un cilindro de aire en línea y un cilindro hidráulico.
PRESUPUESTO
| Modelo | TL -A5121 | TL -A5102 | |
| Presión Clasificación (psi) | 10000 | 10000 | |
| Aceite utilizable Capacidad (pulgadas cúbicas) | 98 | 98 | |
| Capacidad disponible | 2,3 litros | 1,6 litros | |
| Aire/hidráulico Relación | 100:1 | 100:1 | |
| Flujo (@100 psi) | 0,8 l/min | 0,8 l/min | |
| Flujo (@10,000 Psi) | 0,16 l/min | 0,16 l/min | |
| Aporte Presión del aire ( | 110-145 | 110-145 | |
| Aporte Roscas de puerto (NPT) | 1/4"-18 | 1/4"-18 | |
| Producción Roscas de pue (NPT) | 3/8"-18 | 3/8"-18 | |
| Operación Manera | Pie Pedal | Pie Pedal | |
| Aceite Entrega | No Carga | 49,5 | 49,5 |
| (pulgadas cúbicas/min) | Carga | 7.6 | 7.6 |
| Tanque de aceite Mate | Plástico | Aluminio | |
Accesorios estándar
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A5102 | SS1 | BTQBTYYJTBLSK0001 | Hidráulico bomba | 1 |
| 2 millones Aceite Manguera | 1 | |||
| Subtítulo cruzado | 1 | |||
| Conector hermafrodita | 1 | |||
| 1 METRO Aire largo pistola | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| Hidráulico bomba | 1 | |||
| 2 millones Aceite | 1 |
DESCRIPCIÓN
| TL-A512 | SS2 | QDYYBHSBD2.3L9FR9 | Manguera | |
| Conector macho | 1 | |||
| 1 METRO Aire largo pistola | 1 | |||
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A510 | SS3 | BTQJTBCS000000001 | Hidráulico bomba | 1 |
| 2 millones Aceite Manguera | 1 | |||
| Subtítulo cruzado | 1 | |||
| Conector hermafrodita | 1 | |||
| 1 METRO Aire largo pistola | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A5101 | SS4 | QDJTYYBJPQTZ00001 | Hidráulico bomba | 1 |
| 1,25M de petróleo Manguera | 1 | |||
| Conector hermafrodita | 1 | |||
| 1 METRO Aire largo pistola | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A510 | SS5 | CSMJTELECTRIC8CJI | Hidráulico bomba | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A510 | SS6 | HSMJTELECTRIC8F6H | Hidráulico bomba | 1 |
| 2 millones Aceite Manguera | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A510 | SS7 | BTQJTB2510A000001\ | Hidráulico bomba | 1 |
| 2 millones Aceite Manquera | 1 | |||
| Conector hermafrodita | 1 |
| MODELO | SSX | Código SKU | DESCRIPCIÓN | CANTIDAD |
| TL-A5102 | SS8 | CGKQB18MJTHSFZYLVO | Hidráulico bomba | 1 |
| 2 millones Aceite Manguera | 1 | |||
| Conector hermafrodita | 1 | |||
| Adaptador | 1 | |||
| Cinta de teflón | 1 | |||
| TL-A512 | SS9 | CGKQBWDZYHS1405V0 | Hidráulico bomba(Equipado con un Controlador longitud de línea de 3 m) | 1 |
| Cinta de teflón | 1 |

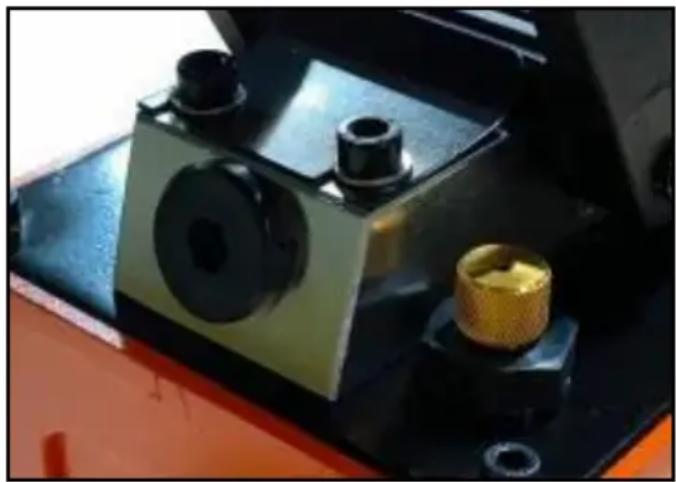

Para evitar fugas de aceite durante el envío, se instala y aprieta una tapa metálica para asegurar el mejor sellado. Aflójela en el sentido de las agujas del reloj antes de usar.
Nota: Siempre asegure las conexiones roscadas de los puertos con un compuesto para roscas de tubería no endurecedor.
Apriete de forma segura para prevenir accidentes por desprendimiento de componentes durante el uso. Tenga cuidado de no introducir compuestos en
los orificios de los puertos. Familiarícese con las especificaciones e ilustraciones de este manual del operador. Conozca su bomba, sus limitaciones y cómo
opera antes de intentar usarla.

Consulte la tabla de especificaciones anterior para detalles sobre el aceite, el tamaño de la rosca del puerto, la capacidad de aceite utilizable y más.

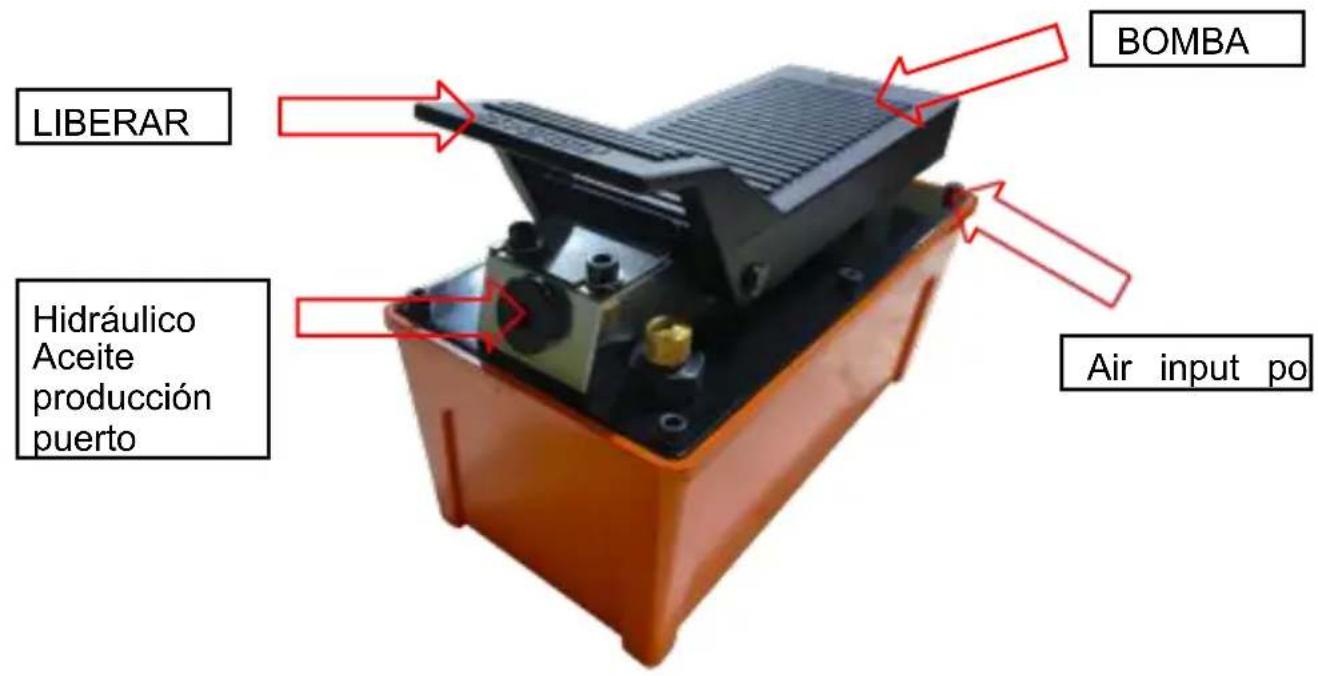

OPERACIÓN
El funcionamiento de la unidad es el siguiente:
- Conecte la manguera de la bomba hidráulica de aire al acoplamiento hidráulico de la herramienta seleccionada.
- Conecte la línea de suministro de aire a la bomba hidráulica de aire. El suministro de aire es
de 5 a 10 CFM a 100 PSI para obtener un funcionamiento adecuado. Además, la línea de aire debe estar equipada con un filtro de línea.
Bombas operadas por pedal:
a. Deprima el extremo de la "bomba" del pedal; la bomba hidráulica enviará aceite al sistema.
el sistema.
b. Deje de presionar la "bomba" o suelte el extremo; esto detendrá y mantendrá la presión. c. Presione el botón "Liberar" en el extremo del pedal para liberar la presión del sistema.

MANTENIMIENTO
1. Inspeccione las conexiones
Inspeccione las mangueras y las conexiones, y apriete las conexiones según sea necesario. Utilice un compuesto para roscas de tubería no endurecedor cuando realice el servicio de las conexiones.
2. Adición de líquido hidráulico
- Despresurice y desconecte la manguera hidráulica de la aplicación.
- Con la bomba en posición vertical u horizontal, retire el tapón de llenado de aceite ubicado en la placa superior del depósito.
- Use un embudo pequeño para llenar el depósito hasta 3/4" (19 mm) de la abertura. Limpie cualquier líquido derramado y vuelva a instalar el tapón de llenado de aceite.
Nota: Utilice únicamente aceite hidráulico aprobado u otro equivalente. Nunca lo
use líquido de frenos, - 8 -
líquido de transmisión, aceite de turbina, aceite de motor, alcohol, glicerina, etc. El uso de aceite hidráulico de baja calidad anulará la garantía y dañará la bomba, la manguera y la aplicación.
3. Cambio del líquido hidráulico
- Para obtener mejores resultados, cambie el fluido una vez al año.
- Repita el paso 2 anterior y luego vierta el líquido usado en un contenedor sellable. Deseche el fluido de acuerdo con las regulaciones locales.
- Llene con aceite hidráulico de buena calidad como se recomendó anteriormente. Reinstale el tapón de llenado de aceite ventilado.
4. Lubricación
Use un aceite de máquina ligero para lubricar los puntos de pivote, bisagras, etc. 5. Almacenamiento
- Despresurice y desconecte las mangueras hidráulicas de la aplicación. Limpie la bomba, las mangueras y los acopladores.
- Guarde en un lugar limpio y seco; evite temperaturas extremas.
SOLUCIÓN DE PROBLEMAS

IMPORTANTE:
La bomba manual debe ser reparada solo por centros de servicio calificados o autorizados. Reparar la bomba sin las herramientas y conocimientos especiales necesarios puede resultar en lesiones. Siempre libere la presión y desconecte antes de hacer reparaciones.
| síntoma | Posibles causas | Acción correctiva |
| Solicitud voluntad no extender, mover o responder a presurizado líquido | condición de sobrecargaLiberar válvula no cerrado | Remedio para la sobrecarga condiciónAsegurar el liberar válvula cerrada |
| Solicitud responde a fluido presurizado, pero el sistema hace no mantener presión | condición de sobrecargaLiberar válvula no cerradoHidráulico unidad Funcionamiento defectuoso | Recurso sobrecarga condición Asegurar el liberar válvula cerrado |
| Solicitud voluntad no volver líquido a bomba (es decir cilindro voluntad no retraer) | Mal funcionamiento acoplador, dañado solicitudDepósito Sobrellena do | carga segura por otro medio. abrir el liberar válvula,despresurizar el bomba y manguera, eliminar el acoplador y/o solicitud, entonces renovar o reemplazarcarga segura por otro medio. abrir el liberar válvula,despresurizar el bomba y manguera, eliminar el acoplador y/o solicitud, entonces drenar El fluido a Un apropiado nivel |
| La aplicación se no extender completamente (cilindro o esparcidor) | Líquido nivel bajo | Sigue el síntoma 3 procedimiento para asegurando el carga, despresurizando La bomba, eliminando el solicitud, luego asegurando el fluido adecuado nivel |
| Bajo rendimiento | Aire atrapado en el sistema | Asegúrese de que fluido adecua nivelAsegúrese de que esté ventilado aceite tapón de llenado permite presurizado aire de reserva escapar(ver ANTES USAR) |
