TL-A5102 - Pumpar Vevor - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk hydraulpump
Märke	Vevor
Modell	TL-A5102
Mättryck	10 000 psi (689 bar)
Användbar oljekapacitet	1,6 L (98 kubiktum)
Luft/hydraulikförhållande	100:1
Flöde vid 100 psi	0,8 L/min
Flöde vid 10 000 psi	0,16 L/min
Inloppslufttryck	110-145 psi
Ingångsgänga (luft)	1/4" NPT
Utgångsgänga (olja)	3/8" NPT
Driftläge	Pedal (fot)
Tankmaterial	Aluminium
Innehåll i lådan	Pump, oljeslang 2 m, luftpistol 1 m, hermafroditkontakt, teflontejp
Underhåll	Årligt oljebyte, smörjning av vridpunkter, inspektion av slangar
Säkerhet	Överskrid aldrig nominell last, använd skyddsutrustning, tryckavlasta före underhåll
Reservdelar	Tillgängliga via Vevors kundtjänst

Vanliga frågor - TL-A5102 Vevor

Vilken hydraulolja ska jag använda till pumpen Vevor TL-A5102?

Använd en högkvalitativ hydraulolja av typ ISO VG 32 eller motsvarande. Använd aldrig bromsvätska, motorolja eller glycerin, eftersom det skulle ogiltigförklara garantin och skada pumpen.

Hur luftar jag hydraulsystemet?

För att lufta, se till att oljenivån är korrekt. Trampa på pedalen flera gånger utan last för att cirkulera oljan och avlägsna bubblorna. Den ventilerade påfyllningslocket låter luft komma ut.

Varför drar sig inte min cylinder tillbaka efter användning?

Det kan bero på en för hög oljenivå eller en defekt kontakt. Tryckavlasta systemet, öppna avlastningsventilen, koppla bort slangen och töm överskottsolja om nödvändigt.

Vilket är det lägsta erforderliga lufttrycket?

Inloppslufttrycket måste vara mellan 110 och 145 psi. För optimal drift, planera för ett luftflöde på 5 till 10 CFM vid 100 psi.

Hur underhåller jag hydraulpumpen Vevor TL-A5102?

Inspektera slangar och kopplingar regelbundet. Byt olja en gång per år och smörj vridpunkterna med lätt olja. Förvara på en ren och torr plats.

Vad gör jag om pumpen inte bygger upp tryck?

Kontrollera att avlastningsventilen är ordentligt stängd och att det inte finns någon överbelastning. Se till att lufttillförseln är tillräcklig och att oljetanken inte är tom.

Kan jag använda pumpen för att hålla en last i läge?

Nej, pumpen är en lyftanordning, inte en hållanordning. Efter att ha lyft eller sänkt en last, stöd den mekaniskt. Arbeta aldrig under en last som endast stöds av pumpen.

Hur installerar jag hydraulkopplingen?

Använd teflontejp på gängorna för att förhindra läckage. Dra åt ordentligt men inte för hårt. Se till att kopplingarna är rena och oskadade.

Vilka tillbehör ingår med pumpen?

Pumpen levereras med en oljeslang på 2 m, en luftpistol på 1 m, en hermafroditkontakt och teflontejp. Kontrollera den fullständiga listan i bruksanvisningen.

Var kan jag hitta reservdelar?

Reservdelar finns tillgängliga via Vevors kundtjänst. Besök webbplatsen www.vevor.com/support för att hitta ett auktoriserat servicecenter.

BRUKSANVISNING TL-A5102 Vevor

BRUKSANVISNING FÖR LUFTDRIVEN HYDRAULISK FOTPUMP

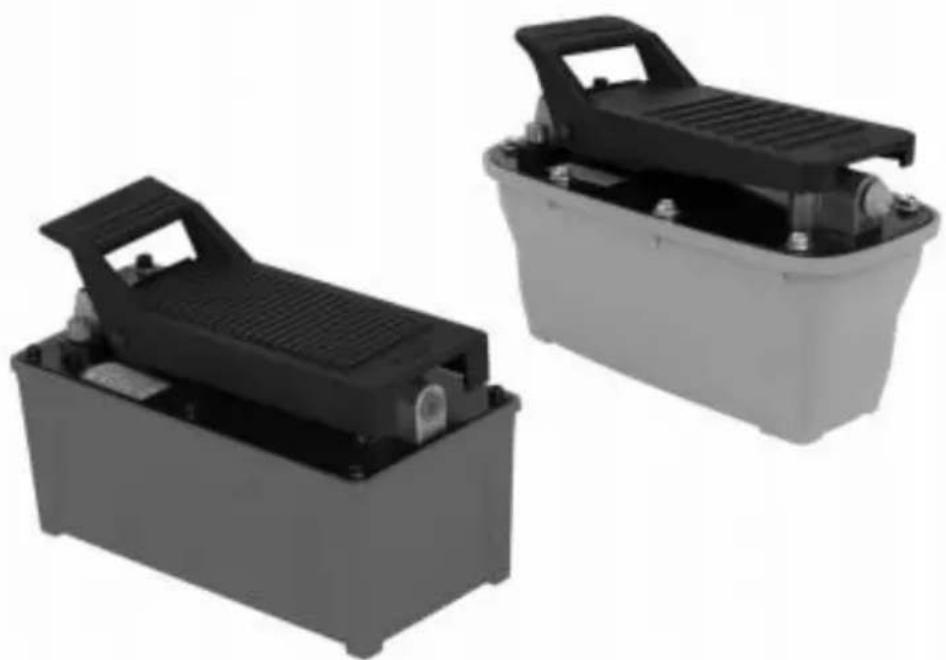

MODELL: TL-A5102 TL-A5121

Vi fortsätter att vara engagerade i att ge dig konkurrenskraftiga verktygspriser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan ha nytta av när du köper vissa verktyg från oss jämfört med de stora toppmärkena, och det innebär inte nödvändigtvis att vi täcker alla verktygskategorier som vi erbjuder. Vi påminner dig vänligen om att noggrant kontrollera när du lägger en beställning hos oss om du faktiskt sparar hälften i jämförelse med de stora toppmärkena.

MODELL: TL-A5102, TL-A5121

Reservdelsritningar för hydrauliska handpumpar finns hos din närmaste auktoriserade serviceverkstad eller försäljningskontor.

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

www.vevor.com/support

Detta är originalinstruktionerna. Läs igenom hela bruksanvisningen noggrant före användning. VEVOR reserverar sig för en tydlig tolkning av våra bruksanvisningar. Produktens utseende ska överensstämma med den produkt du mottagit. Vi ber om ursäkt om vi inte informerar dig igen om det finns någon teknik- eller programvaruuppdatering för vår produkt.

Före drift, läs bruksanvisningen noggrant för att lära känna utrustningen och rätt användningsmetod. Spara den för framtida referens.

SÄKERHETSFÖRESKRIFTER

OBSERVERA

LÄS OCH FÖLJ DESSA INSTRUKTIONER INNAN DU ANVÄNDER DEN LUFTDRIVNA HYDRAULISKA PUMPEN.

Inspektera försiktigt alla komponenter för fraktskador. Om fraktskador hittas, kontakta transportören omedelbart. Transportören är ansvarig för eventuella skador som uppstår under transport.

1. SÄKERHET

För att undvika personskada eller egendomsskada, vänligen följ säkerhetsåtgärderna. Tillverkaren kan inte hållas ansvarig för skada eller skada till följd av osäker eller felaktig produktanvändning eller systemdrift, eller brist på underhåll.

Säkerhetsåtgärder kan inte vara ansvarig för skada eller skada till följd av osäkra och felaktig produktanvändning eller system drift, eller brist på underhåll.

FARA används när din handling eller brist på handling kan orsaka allvarlig skada eller till och med dödsfall.

VARNING indikerar en potentiell fara som kräver korrekt åtgärd för att undvika personskada.

VIKTIG indikerar korrekt åtgärd för att förhindra skador eller utrustningsfel.

FARA

- Operatören av hydraulisk utrustning måste vara en kvalificerad operatör som är bekant med korrekt utbildning och arbetserfarenhet av hydraulisk utrustning.

Brist på kunskap inom något av dessa områden kan leda till utrustningsskador eller

personskada.

• För att undvika personskada, modifiera eller svetsa inte hydraulisk utrustning utan godkännande.
• Lyft aldrig mer än cylinderns nominella kapacitet.

Överbelastning orsakar utrustningsfel och allvarlig personskada.

- Cylindern är en lastlyftningsanordning, inte en lasthållningsanordning. Efter att lasten har lyfts eller sänkts måste den alltid hållas mekaniskt.

• Håll händer och fötter borta från cylindrarna och arbetsplatsen under drift för att undvika personskada.
• Sätt inte obalanserade eller utanför mitten laster på cylindrarna. Felaktig belastning kan resultera i utrustningsfel och allvarlig personskada.

VARNING

• Bär skyddsglasögon, hjälmar och annan nödvändig personlig skyddsutrustning när du använder hydraulisk utrustning.
• Cylindrar som används för att lyfta last måste ha en fast fot för korrekt stöd. Välj stål- eller träblock som kan stödja lasten. Installera tryckmätare i systemet för att övervaka funktionen.

Tryckmätaren måste ha samma tryckgradering som pumpen och cylindern. Fel mätare kan resultera i personskada.

• Systemets arbetstryck måste vara lägre än det lägsta märktrycket i systemet.
• Inspektera noggrant cylindern och kopplingarna före användning.

Anslut aldrig cylindern med skadade kopplingar eller skadade gängor. Skadade kopplingar eller skadade portgängor kan orsaka utrustningsfel och möjlig personskada.

Installera kopplingarna i en ren miljö; förhindra att smuts eller annat skräp kommer in i cylinderkroppen eller röret. Smuts eller annat skräp kommer att skada cylindern och resultera i utrustningsfel och möjlig personskada. Innan du tar bort eller drar åt slangar eller kopplingar, släpp hydraultrycket i systemet.

• Hantera aldrig tryckslangar; flygande olja under högt tryck kan tränga in i huden och orsaka allvarlig skada. Sök medicinsk hjälp omedelbart om skada uppstår.
• Använd godkänd hydraulolja.
• För hydraulisk teknisk hjälp eller reparation, kontakta ett auktoriserat servicecenter i ditt område. Vi har inga skyldigheter under någon

garanti med avseende på produkter som har reparerats av obehörig personal, ändrats eller skadats genom missbruk, felaktig användning, olycka, försummelse eller vanvård.

VIKTIGT

• Håll den lufthydrauliska pumpen ren hela tiden.
• När den lufthydrauliska pumpen inte används, släpp ventilen, ta bort slangen och använd en gummilock för att täcka porten.
• Släpp inte föremål på slangen.
• Lyft inte och bär inte hydraulisk utrustning i slangarna eller kopplingarna; använd handtag eller andra medel.
• Använd hydraulisk utrustning vid normala driftstemperaturer. Använd inte utrustning vid temperaturer på 65 °C (150 °F) eller högre.

Överhettning kommer att

mjukgöra tätningar och försvaga slangmaterial, vilket resulterar i oljeläckage eller annat utrustningsfel.

Den lufthydrauliska pumpen levererar hydrauliskt vätsketryck till valda verktyg. Den består av en luftcylinder och en hydraulisk cylinder i rad.

SPECIFIKATIONER

Modell		TL -A5121	TL -A5102
Tryck Betyg (psi)		10 000	10 000
Användbar Oi Kapacitet(cu.i		98	98
Tillgänglig kapacitet		2,3 L	1,6L
Luft/hydraulisk Förhållande		100:1	100:1
Flöde(@100Psi)		0,8 l/min	0,8 l/min
Flöde (@10 000 Psi)		0,16 l/min	0,16 l/min
Input Lufttryck (psi)		110-145	110-145
Input Porttrådar (NPT)		1/4"-18	1/4"-18
Produktion Porttrådar (NPT)		3/8"-18	3/8"-18
Drift Sätt		Fot Trampa	Fot Trampa
Olja Leveran(cu.in/min)	Inga Ladda	49,5	49,5
	Ladda	7.6	7.6
Oljetank Material		Plast	Aluminium

Standardtillbehör

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A5102	SS1	BTQBTYYJTBLSK0001Y	Hydraulisk pump	1
			2M Olja Slang	1
			Cross-over Sub	1
			Hermafrodit-kontakt	1
			1 M lång luft pistol	1

MODEL L	SSX	SKU	BESKRIVNING	ANTAL
TL-A512	SS2	QDYYBHSBD2.3L9FR9	Hydraulisk pump	1
			2M Olja Slang	1
			Hankontakt	1
			1 M lång luft pistol	1
TL-A5101	SS3	BTQJTBCS000000001	Hydraulisk pump	1
			2M Olja Slang	1
			Cross-over Sub	1
			Hermafrodit-kontakt	1
			1 M lång luft pistol	1

MODEL L	SSX	SKU	BESKRIVNING	ANTAL
TL-A5101	SS4	QDJTYYBJPQTZ00001	Hydraulisk pump	1
			1,25M olja Slang	1
			Hermafrodit-kontakt	1
			1 M lång luft pistol	1

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A510	SS5	CSMJTELECTRIC8CJI	Hydraulisk pump	1

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A510	SS6	HSMJTELECTRIC8F6H	Hydraulisk pump	1
			2M Olja Slang	1

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A5101	SS7	BTQJTB2510A000001V	Hydraulisk pump	1
			2M Olja Slang	1
			Hermafrodit-kontakt	1

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A5102	SS8	CGKQB18MJTHSFZYLVO	Hydraulisk pump	1
			2M Olja Slang	1
			Hermafrodit-kontakt	1
			Adapter	1
			Teflon tejp	1

MODELL	SSX	SKU	BESKRIVNING	ANTAL
TL-A512	SS9	CGKQBWDZYHS1405V0	Hydraulisk pump(Utrustad med en 3m linjelängdskontroller)Teflon tejp	11

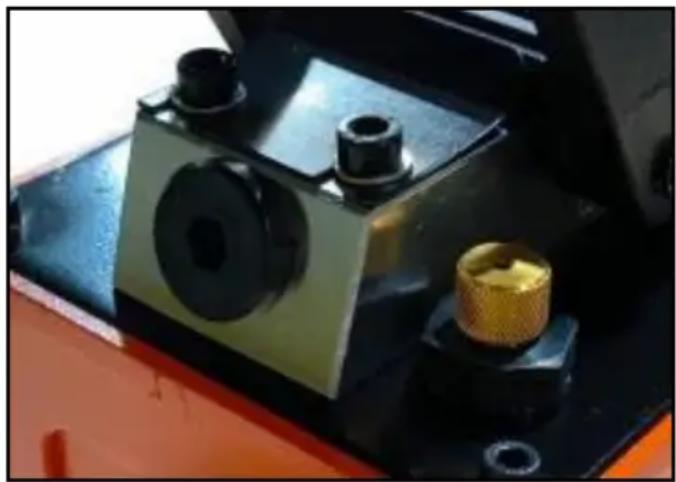

För att förhindra oljeläckage under transport är en metallknopp installerad och åtdragen för att säkerställa bästa tätningsfunktion. Lossa den medurs före användning.

Obs: Säkra alltid gängade portanslutningar med en icke-härdande rörgängförening. Dra åt säkert för att förhindra oavsiktlig avlägsnande av komponenter medan de används. Var noga med att inte införa föreningar i portöppningar. Bekanta dig med specifikationerna och illustrationerna i denna operatörsmanual. Känn din pump, dess begränsningar och hur den

fungerar innan du försöker använda den.

Se specifikationsdiagrammet ovan för detaljer om oljeporens gängstorlek, användbar oljekapacitet och mer.

DRIFT

Driften av enheten är enligt följande:

1. Anslut slangen från den luft- hydrauliska pumpen till den hydrauliska kopplingen på det valda verktyget.
2. Anslut lufttillförselledningen till den luft- hydrauliska pumpen. Lufttillförseln ska vara 5-10 CFM vid 100 PSI för att få korrekta funktionsegenskaper. Dessutom bör luftledningen vara utrustad med ett luftledningsfilter.

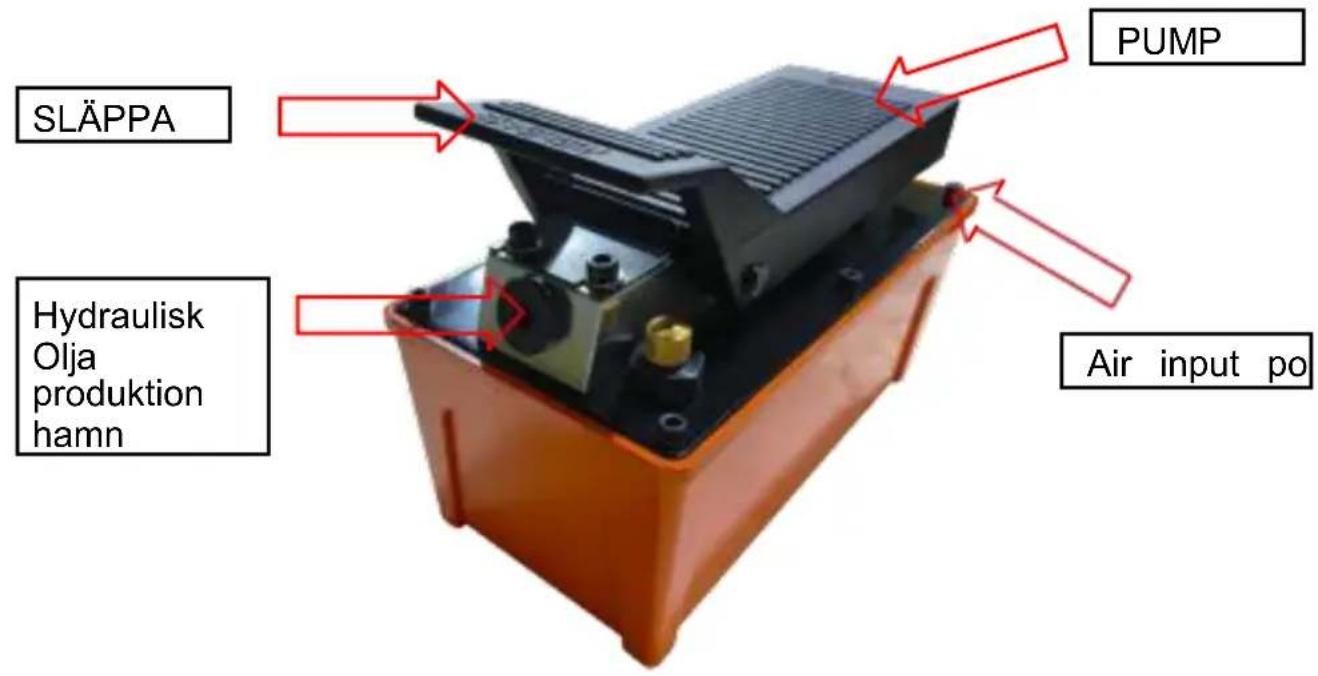

Fotpedalmanövrerade pumpar:

a. Sänk ned "pump"-ändan av pedalen för att pumpa hydraulolja till

systemet.

b. Sluta trycka på "pump"- eller "släpp"-ändan för att stoppa och hålla trycket. c. Tryck på "släpp"-ändan av pedalen för att släppa trycket i systemet.

UNDERHÅLL

1. Inspektera anslutningarna

Inspektera slangar och anslutningar och dra åt anslutningar vid behov. Använd ett icke-härdande gängatätningsmedel vid underhåll av anslutningar.

2. Påfyllning av hydraulvätska

• Sänk trycket och koppla bort hydraulslangen från applikationen.
• Med pumpen i upprätt, horisontellt läge, ta bort oljepåfyllningspluggen som sitter på topplattan av reservoaren.
• Använd små trattar för att fylla reservoaren till inom 3/4" (19 mm) från öppningen. Torka upp eventuellt spilld vätska och installera om oljepåfyllningspluggen.

Transmissionsvätska, turbinolja, motorolja, alkohol, glycerin, etc. Användning av annan än bra kvalitet hydraulolja kommer att ogiltigförklara garantin och skada pumpen, slangen och applikationen.

3. Byt hydraulvätska

• För bästa resultat, byt vätska en gång per år.
• Upprepa steg 2 ovan, och håll sedan använd vätska i en förseglingsbar behållare. · Kassera vätskan i enlighet med lokala föreskrifter.
• Fyll med bra kvalitet hydraulolja som rekommenderas ovan. Installera om den ventilerade oljepåfyllningspluggen.

4. Smörjning

Använd lätt maskinolja för att smörja svängspetsar, gångjärn, etc. 5. Förvaring

• Sänk trycket och koppla bort hydraulslangarna från applikationen.
• Rengör pumpen, slangarna och kopplingarna.
• Förvara i en ren, torr miljö; undvik temperaturytterligheter.

FELSÖKNING

VIKTIGT:

Handpumpar ska repareras endast av kvalificerad eller auktoriserad serviceverkstad. Reparation utan specialverktyg och kunskap kan resultera i skada. Släpp alltid trycket och koppla bort innan reparationer utförs.

symptom	möjliga orsaker	korrigerande åtgärd
Ansökan vilja inte förlänga , flytta eller svara till tryck- vätska	· överbela stningstill ständ · Släppa ventil inte stängd	· Avhjälpa överbelastning skick · Säkerställa de släppa ventil stängd
Ansökan svarar till trycksatt vätska , men den system gör inte upprätthålla tryck	· överbela stningstill ständ · Släppa ventil inte stängd · Hydraulisk enhet Felfunktion	· Avhjälpa överbelastning skick · Säkerställa de släppa ventil stängd
Ansökan vilja inte återvända vätska till pump (dvs cylinder vilja inte dra tillbaka )	· Felaktig funktion kopplare, skadad ansökan · Reservoa r överfyllda	· säker laddning av andra medel. öppna släppa ventil , minska trycket pump sid och slang , ta bort de koppling och/ eller ansökan, sedan förnya eller byt ut · säker laddning av andra medel. öppna släppa ventil , minska trycket pump sid och slang , ta bort de kopplare och / eller ansökan , sedan dränera vätskan till en ordentlig nivå
Ansökan kommer inte helt utsträcka (cylinder eller spridare)	· Vätska nivå låg	· Följ symptom 3 förfarande för säkra de ladda, trycksänkande pumpen, ta bort de ansökan , att säkerställa de rätt vätska nivå
dålig prestanda	· Luft instängd i de system	Se till att rätt vätska nivå Se till att det är ventilerat olja påfyllningsplugg låter tryck-reservoarluft fly (se FÖRE ANVÄNDA)
