Produkttyp	Pneumatische Hydraulikpumpe
Marke	Vevor
Modell	TL-A5102
Nenndruck	10 000 psi (689 bar)
Nutzbare Ölkapazität	1,6 L (98 in³)
Luft-/Hydraulikverhältnis	100:1
Durchfluss bei 100 psi	0,8 L/min
Durchfluss bei 10 000 psi	0,16 L/min
Eingangsluftdruck	110-145 psi
Eingangsgewinde (Luft)	1/4" NPT
Ausgangsgewinde (Öl)	3/8" NPT
Betriebsart	Fußpedal
Tankmaterial	Aluminium
Packungsinhalt	Pumpe, Ölschlauch 2 m, Luftpistole 1 m, Hermaphrodit-Stecker, Teflonband
Wartung	Jährlicher Ölwechsel, Schmierung der Drehpunkte, Inspektion der Schläuche
Sicherheit	Nennlast nie überschreiten, Schutzausrüstung verwenden, vor Wartung druckentlasten
Ersatzteile	Erhältlich beim Vevor-Kundendienst

Häufig gestellte Fragen - TL-A5102 Vevor

Welches Hydrauliköl für die Vevor TL-A5102 Pumpe verwenden?

Verwenden Sie ein hochwertiges Hydrauliköl des Typs ISO VG 32 oder gleichwertig. Verwenden Sie niemals Bremsflüssigkeit, Motoröl oder Glycerin, da dies die Garantie ungültig macht und die Pumpe beschädigt.

Wie entlüfte ich das Hydrauliksystem?

Um die Luft zu entlüften, stellen Sie sicher, dass der Ölstand korrekt ist. Betätigen Sie das Pedal mehrmals ohne Last, um das Öl zirkulieren zu lassen und die Blasen zu entfernen. Der belüftete Einfülldeckel ermöglicht das Entweichen der Luft.

Warum fährt mein Zylinder nach Gebrauch nicht zurück?

Dies kann an einem zu hohen Ölstand oder einem defekten Stecker liegen. Entlasten Sie das System, öffnen Sie das Ablassventil, trennen Sie den Schlauch und lassen Sie überschüssiges Öl ab, falls erforderlich.

Was ist der erforderliche Mindestluftdruck?

Der Eingangsluftdruck sollte zwischen 110 und 145 psi liegen. Für einen optimalen Betrieb sorgen Sie für einen Luftdurchsatz von 5 bis 10 CFM bei 100 psi.

Wie warte ich die Hydraulikpumpe Vevor TL-A5102?

Überprüfen Sie regelmäßig die Schläuche und Anschlüsse. Wechseln Sie das Öl einmal jährlich und schmieren Sie die Drehpunkte mit leichtem Öl. Lagern Sie an einem sauberen, trockenen Ort.

Was tun, wenn die Pumpe keinen Druck aufbaut?

Überprüfen Sie, ob das Ablassventil fest geschlossen ist und keine Überlast vorliegt. Stellen Sie sicher, dass die Luftzufuhr ausreicht und der Öltank nicht leer ist.

Kann ich die Pumpe zum Halten einer Last in Position verwenden?

Nein, die Pumpe ist ein Hebegerät, keine Haltevorrichtung. Nach dem Anheben oder Absenken einer Last stützen Sie diese mechanisch ab. Arbeiten Sie niemals unter einer Last, die nur von der Pumpe gehalten wird.

Wie installiere ich den Hydraulikstecker?

Verwenden Sie Teflonband auf den Gewinden, um Leckagen zu vermeiden. Ziehen Sie fest, aber nicht übermäßig an. Stellen Sie sicher, dass die Stecker sauber und unbeschädigt sind.

Welches Zubehör ist im Lieferumfang der Pumpe enthalten?

Die Pumpe wird mit einem Ölschlauch von 2 m, einer Luftpistole von 1 m, einem Hermaphrodit-Stecker und Teflonband geliefert. Die vollständige Liste finden Sie in der Bedienungsanleitung.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Vevor-Kundendienst erhältlich. Besuchen Sie www.vevor.com/support, um ein autorisiertes Zentrum zu finden.

BEDIENUNGSANLEITUNG TL-A5102 Vevor

Technischer Support und E-Warranty-Zertifikat www.vevor.com/support

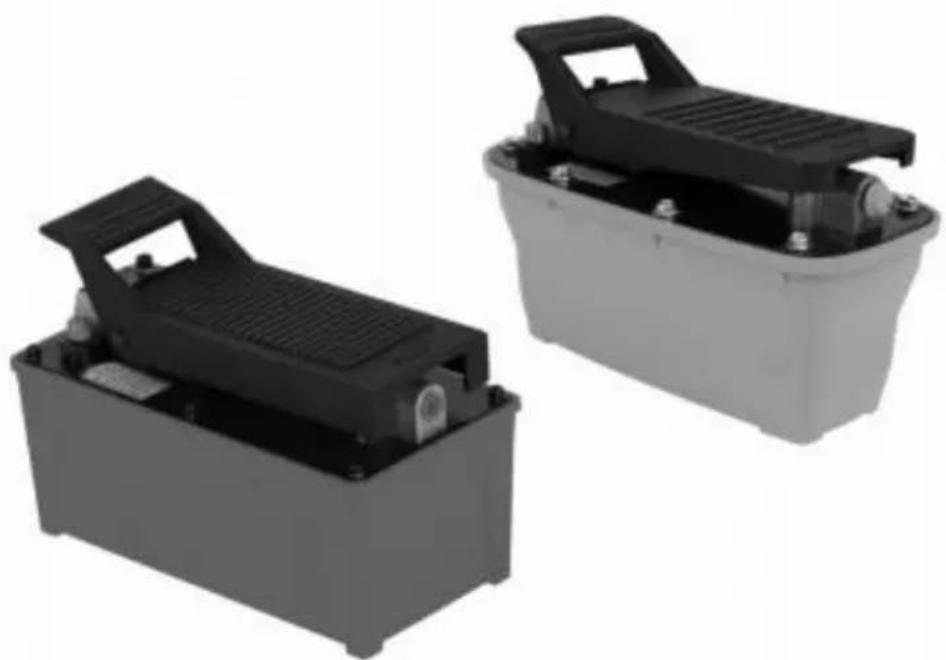

LUFT ANGETRIEBENE HYDRAULIK-FUSSPUMPE BENUTZERHANDBUCH

MODELL: TL-A5102 TL-A5121

"Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke von uns repräsentieren nur eine Schätzung der Einsparungen, die Sie beim Kauf bestimmter Werkzeuge erzielen könnten, verglichen mit den

großen Top-Marken und decken nicht unbedingt alle Kategorien der von uns angebotenen Werkzeuge ab.

Bitte überprüfen Sie sorgfältig, wenn Sie eine Bestellung bei uns aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

MODELL: TL-A5102, TL-A5121

Ersatzteile für Hydraulik-Handpumpen sind bei Ihrem nächsten autorisierten Servicecenter oder Verkaufsbüro erhältlich.

Brauchen Sie HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Brauchen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Interpretation unseres Benutzerhandbuchs vor. Das Erscheinungsbild des Produkts unterliegt dem

Produkt, das Sie erhalten. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es technische oder Software-Updates für unser Produkt gibt.

Vor dem Betrieb lesen Sie bitte das Betriebshandbuch sorgfältig, um die Ausrüstung und die richtigen Verfahren der Verwendung zu kennen. Bitte bewahren Sie es für die zukünftige Referenz auf.

SICHERHEITSHINWEISE

HINWEIS

BITTE LESEN UND BEFOLGEN SIE DIE ANWEISUNGEN, BEVOR SIE DIE LUFT-HYDRAULIK-PUMPE VERWENDEN.

Überprüfen Sie sorgfältig alle Komponenten auf Transportschäden. Falls Transportschäden festgestellt werden, benachrichtigen Sie bitte sofort den Spediteur. Der Spediteur ist für eventuelle Schäden verantwortlich, die aus der Lieferung resultieren.

1. SICHERHEIT

Um Personen- oder Sachschäden zu vermeiden, befolgen Sie bitte

Sicherheitsvorkehrungen können nicht für Verletzungen oder Schäden verantwortlich gemacht werden,

die aus unsachgemäßer oder falscher Produktnutzung oder Systembetrieb oder mangelnder Wartung resultieren.

GEFAHR wird verwendet, wenn Ihre Handlung oder Unterlassung schwere Verletzungen oder sogar den Tod verursachen kann.

WARNUNG bezeichnet eine potenzielle Gefahr, die richtiges Handeln erfordert, um persönliche Verletzungen zu vermeiden.

WICHTIG zeigt die richtige Handlung an, um Schäden oder Geräteausfälle zu verhindern.

GEFAHR

- Der Bediener der Hydraulikanlage muss ein qualifizierter Bediener sein, der über die richtige Ausbildung und Berufserfahrung im Umgang mit Hydraulikanlagen verfügt.

Mangelndes Wissen in einem dieser Bereiche kann zu Geräteschäden oder

persönlichen Verletzungen führen.

• Um persönliche Verletzungen zu vermeiden, verändern oder schweißen Sie die Hydraulikausrüstung nicht ohne Genehmigung.
• Heben Sie niemals mehr als die Nennkapazität der Zylinder. Überlastung führt zu Geräteausfällen und schweren oder Personenschäden.

- Der Zylinder ist ein Gerät zum Heben von Lasten, kein Gerät zum Halten von Lasten. Nachdem die Last angehoben oder abgesenkt wurde, muss sie immer mechanisch gehalten werden.

Arbeiten Sie niemals unter einer Last, die von einer hydraulischen Einheit unterstützt wird.

- Halten Sie Hände und Füße während des Betriebs vom Zylinder und Arbeitsplatz fern, um persönliche Verletzungen zu vermeiden.

- Bringen Sie keine unausgeglichenen oder außermittigen Belastungen auf den Zylinder. Eine falsche Belastung kann zu Geräteausfällen und ernsthaften persönlichen Verletzungen führen.

WARNUNG

- Tragen Sie Schutzbrillen, Helme und andere notwendige persönliche Schutzausrüstung, wenn Sie hydraulische Ausrüstung bedienen.

- Zylinder, die zum Heben der Last verwendet werden, müssen einen festen Stand für richtigen Halt haben. Bitte wählen Sie Stahl- oder Holzblöcke, die in der Lage sind, die Last zu unterstützen. Installieren Sie Druckmessgeräte im System, um den Betriebs-

druck zu überwachen. Das Manometer muss die gleiche Druckbewertung wie die Pumpe und der Zylinder haben. Falsche Messgeräte können zu persönlichen Verletzungen führen.

- Der Systembetriebsdruck muss niedriger sein als der niedrigste Nenndruck im System.

- (Prüfen Sie den Zylinder und die Kupplungen sorgfältig, bevor Sie den Zylinder verwenden.

Verbinden Sie den Zylinder niemals mit beschädigten Kupplungen oder beschädigten Anschlussgewinden. Beschädigte Kupplungen oder beschädigte Anschlussgewinde können zu Geräteausfällen und möglichen persönlichen Verletzungen führen.

- Installieren Sie die Kupplungen in einer sauberen Umgebung; vermeiden Sie Schmutz oder andere Ablagerungen

im Zylinderkörper oder in den Rohren. Schmutz oder andere Ablagerungen können den Zylinder beschädigen und zu Geräteausfällen und möglichen persönlichen Verletzungen führen.

Vor dem Entfernen oder Anziehen von Schläuchen oder Kupplungen

den Hydraulikdruck im System freigeben.

• Berühren Sie niemals Druckschläuche; austretendes Öl unter hohem Druck kann in die Haut eindringen und schwere Verletzungen verursachen. Suchen Sie bei Verletzungen sofort medizinische Hilfe.
• Bitte verwenden Sie oder ein anderes zugelassenes Hydrauliköl.
• Für hydraulische technische Hilfe oder Reparaturservice kontaktieren Sie bitte das

autorisierte Servicecenter in Ihrer Nähe. Es bestehen keine Verpflichtungen unter irgendeiner Garantie in Bezug auf Produkte, die von unbefugtem Personal repariert, geändert oder durch Missbrauch, unsachgemäßen Gebrauch, Unfall, Vernachlässigung oder falsche Behandlung beschädigt wurden.

WICHTIG

• Halten Sie die Luft-Hydraulikpumpe jederzeit sauber.
• Wenn die Luft-Hydraulikpumpe nicht verwendet wird, öffnen Sie das Ventil, entfernen Sie den Schlauch und verwenden Sie eine Gummikappe, um den Anschluss wiederherzustellen.
• Lassen Sie keine Gegenstände auf den Schlauch fallen.
• Heben und tragen Sie hydraulische Ausrüstung nicht an den Schläuchen oder Kupplungen; verwenden Sie den Griff oder andere Mittel.
• Verwenden Sie hydraulische Ausrüstung bei normalen Betriebstemperaturen. Verwenden Sie die Ausrüstung nicht bei Temperaturen von 65 °C (150 °F) oder höher. Überhitzung wird

Dichtungen erweichen und das Schlauchmaterial schwächen, was zu Öllecks oder anderen Geräteausfällen führt.

Die Luft-Hydraulikpumpe liefert hydraulischen Flüssigkeitsdruck an ausgewählte Werkzeuge. Sie besteht aus einem Luft- und einem Hydraulikzylinder.

Spezifikationen

Modell		TL -A5121	TL -A5102
Druck Bewertung (psi)		10000	10000
Nutzbares Oi Kapazität (Kubikzoll)		98	98
Verfügbare Kapazität		2,3 Liter	1,6 Liter
Luft/Hydraulik Verhältnis		100:1	100:1
Durchfluss (@100Psi)		0,8 l/min	0,8 l/min
Durchfluss (bei 10.000 F		0,16 l/min	0,16 l/min
Eingang Luftdruck (psi)		110-145	110-145
Eingang Anschlussgewinde (NPT)		1/4"-18	1/4"-18
Ausgabe Anschlussgewinde (NPT)		3/8"-18	3/8"-18
Betrieb Benehmen		Fuß Pedal	Fuß Pedal
Öl Lieferung	NEIN Laden	49,5	49,5
(Kubikzoll/mi n)	Laden	7.6	7.6
Öltank Material		Plastik	Aluminium

Standardzubehör

MODEL L	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5102	SS1	BTQBTYYJTBLSK0001V0	Hydraulisch Pumpe	1
			2M Öl Schlauch	1
			Crossover-Subwoofer	1
			Hermaphrodit-Anschluss	1
			1 M lange Luft Pistol	1

MODEL L	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5121	SS2	QDYYBHSBD2.3L9FR9V0	Hydraulisch Pumpe	1
			2M Öl Schlauch	1
			Stecker	1

BESCHREIBUNG

			1 M lange Luft Pistol	1
MODEL L	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5101	SS3	BTQJTBCS000000001	Hydraulisch Pumpe	1
			2M Öl Schlauch	1
			Crossover-Subwoofer	1
			Hermaphrodit-Anschluss	1
			1 M lange Luft Pistol	1

MODEL L	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5101	SS4	QDJTYYBJPQTZ00001	Hydraulisch Pumpe	1
			1,25 M Öl Schlauch	1
			Hermaphrodit-Anschluss	1
			1 M lange Luft Pistol	1

MODELL	SSX	Artikelnumme	BESCHREIBUNG	Menge
TL-A510	SS5	CSMJTELECTRIC8CJI	Hydraulisch Pumpe	1

MODELL	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A510	SS6	HSMJTELECTRIC8F6H	Hydraulisch Pumpe	1
			2M Öl Schlauch	1

MODELL	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5101	SS7	BTQJTB2510A000001\	Hydraulisch Pumpe	1
			2M Öl Schlauch	1
			Hermaphrodit-Anschluss	1

MODELL	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A5102	SS8	CGKQB18MJTHSFZYLVO	Hydraulisch Pumpe	1
			2M Öl Schlauch	1
			Hermaphrodit-Anschluss	1
			Adapter	1
			Teflonband	1

MODELL	SSX	Artikelnummer	BESCHREIBUNG	Menge
TL-A512	SS9	CGKQBWDZYHS1405IV0	Hydraulisch Pumpe(Ausgestattet mit einem 3 m Leitungslängenregler)Teflonband	11

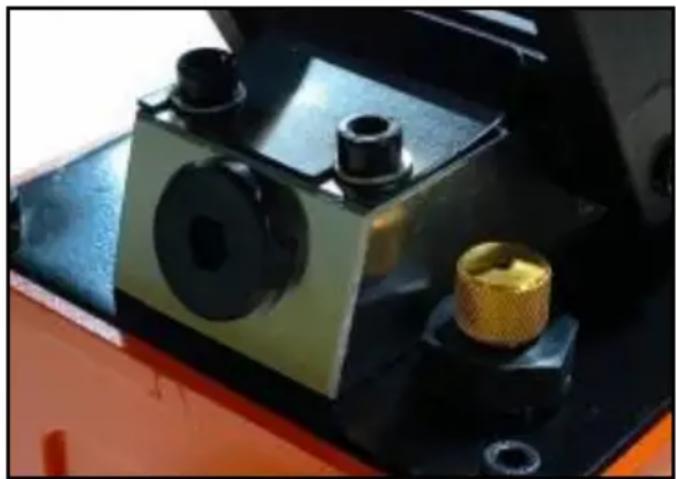

Um Öllecks während des Transports zu vermeiden, ist ein Metallknopf installiert und

festgezogen, um die beste Abdichtungsfunktion zu gewährleisten.

Lösen Sie ihn vor der Verwendung gegen den Uhrzeigersinn.

Hinweis: Verschrauben Sie die Anschlüsse immer sicher mit einem nicht aushärtenden

Rohrgewindedichtmittel. Ziehen Sie sie fest an, um ein unbeabsichtigtes Lösen von Komponenten während des Gebrauchs zu verhindern.

Achten Sie darauf, keine Verbindungen in die

Anschlussöffnungen einzuführen. Machen Sie sich mit den Spezifikationen und Abbildungen im Bedienerhandbuch vertraut. Kennen Sie Ihre Pumpe, ihre Einschränkungen und wie sie

arbeitet, bevor Sie sie für die gewünschte Anwendung verwenden.

Siehe die Spezifikationstabelle oben für Details zu Ölanschlussgewindegröße, nutzbarem Ölvolumen und mehr.

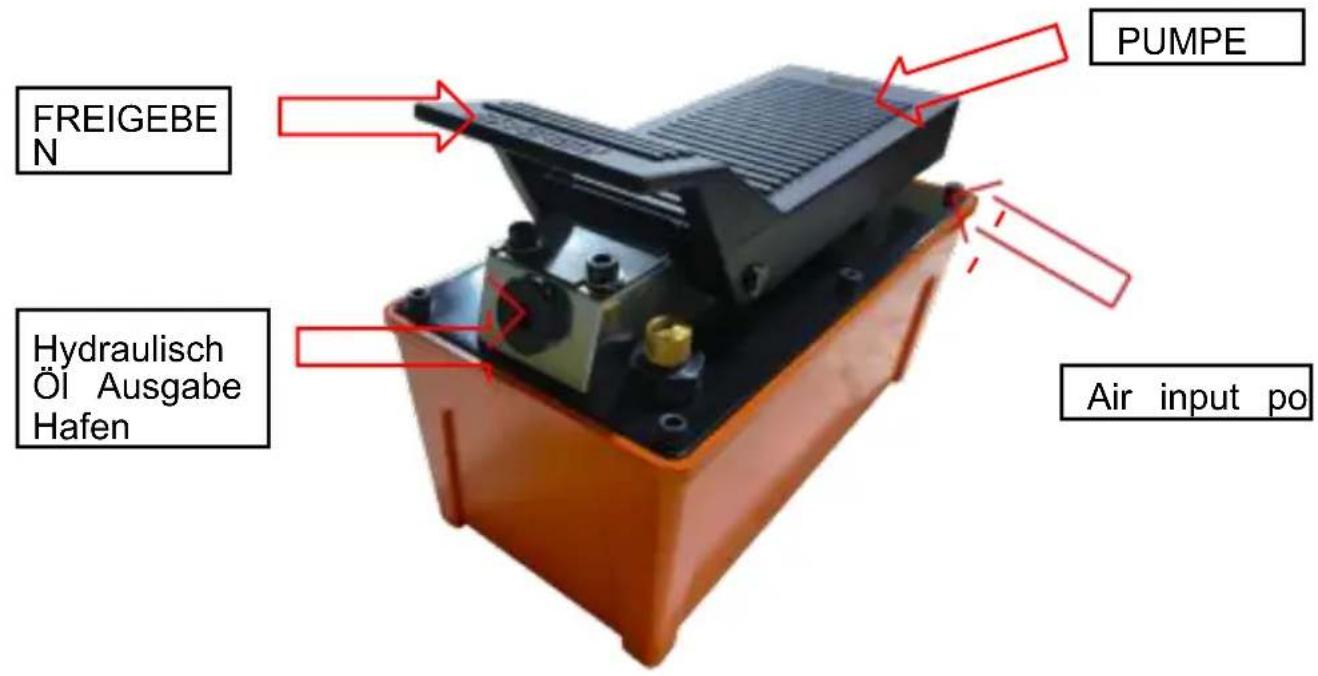

BETRIEB

Der Betrieb des Geräts erfolgt wie folgt:

1. Verbinden Sie den Schlauch der Luft-Hydraulikpumpe mit der Hydraulikkupplung am ausgewählten Werkzeug.
2. Verbinden Sie die Luftzufuhrleitung mit der Luft-Hydraulikpumpe. Die Luftzufuhr beträgt 5–10 CFM bei 100 PSI, um die richtigen Betriebseigenschaften zu erhalten. Zusätzlich sollte die Luftleitung mit einem Luftleitungsfilter ausgestattet sein.

Fußpedal-Pumpen bedienen:

A. Drücken Sie das "Pumpen"-Ende des Pedals, um die Hydraulik zu pumpen.

B. Wenn Sie das "Pumpen"- oder "Freigeben"-Ende nicht mehr betätigen, stoppt die Pumpe und der Druck bleibt erhalten. C. Drücken Sie das "Freigeben"-Ende des Pedals, um den Druck abzulassen.

WARTUNG

1. Anschlüsse prüfen

Bitte prüfen Sie Schläuche und Anschlüsse und ziehen Sie Verbindungen bei Bedarf fest. Verwenden Sie bei der Wartung von Verbindungen ein nicht aushärtendes Rohrgewinde-Dichtmittel.

2. Hydraulikflüssigkeit nachfüllen

• Druck ablassen und den Hydraulikschlauch vom Anwendungsgerät trennen.
• Bei aufrechter, horizontaler Position der Pumpe den Öleinfüllstopfen an der oberen Platte des Behälters entfernen.
• Verwenden Sie einen kleinen Trichter, um den Behälter bis auf 3/4" (19 mm) unter die Öffnung zu füllen. Wischen Sie verschüttete Flüssigkeit auf und setzen Sie den Öleinfüllstopfen wieder ein.

Hinweis: Nur das entsprechende zugelassene Hydrauliköl verwenden.

Verwenden Sie niemals

Bremsflüssigkeit, - 8 -

Getriebeöl, Turbinenöl, Motoröl, Alkohol, Glyzerin usw. Die Verwendung von anderem als hochwertigem Hydrauliköl führt zum Verlust der Garantie und kann Pumpe, Schlauch und Anwendungsgerät beschädigen.

3. Hydraulikflüssigkeit wechseln

• Für optimale Ergebnisse die Flüssigkeit einmal pro Jahr wechseln.
• Wiederholen Sie Schritt 2 oben und gießen Sie dann die verbrauchte Flüssigkeit in einen verschließbaren Behälter. Entsorgen Sie die Flüssigkeit gemäß den örtlichen Vorschriften.
• Mit gutem Hydrauliköl wie oben empfohlen auffüllen. Den belüfteten Öleinfüllstopfen wieder anbringen.

4. Schmierung

Verwenden Sie ein leichtes Maschinenöl zum Schmieren von

Drehpunkten, Scharnieren usw. 5. Lagerung

• Druck ablassen und Hydraulikschläuche von der Anwendung trennen. Pumpe, Schlauch und Kupplungen reinigen.
• An einem sauberen, trockenen Ort lagern; extreme Temperaturen vermeiden.

FEHLERBEHEBUNG

WICHTIG:

Handpumpen sollten nur von qualifizierten oder autorisierten Servicezentren repariert werden. Die Reparatur der Handpumpe ohne Spezialwerkzeuge und Kenntnisse kann zu Verletzungen führen. Vor Reparaturen immer Druck ablassen und trennen.

Symptom	Mögliche Ursachen	Korrekturmaßnahme
Anwendung Wille nicht verlängern, bewegen oder antworten Zu Druck- Flüssigkeit	Überlast zustandFreigeben Ventil nicht geschlossen	Überlastung beheben ZustandSicherstellen Die freigeben Ventil geschlossen
Anwendung antwortet Zu unter Druck stehende Flüssigkeit, aber die System tut nicht pflegenDruck	Überlast zustandFreigeben Ventil nicht geschlossenHydraulisch EinheitFehlfunktion	Abhilfe Überlast ZustandSicherstellen Die freigeben Ventil geschlossen
Anwendung Wille nicht zurückkehren Flüssigkeit ZuPumpe (dh Zylinder Wille nicht zurückziehen)	FehlfunktionKoppler, beschädigt AnwendungReservoir überfüllt	sicheres Laden von anderen bedeutet. Öffnen Sie die freigeben Ventil, Druck ablassen Pumpe p Und Schlauch, entfernen Die Koppler und/oder Anwendung, Dann erneuern oder ersetzensicheres Laden von anderen bedeutet. Öffnen Sie die freigeben Ventil, Druck ablassen Pumpe p Und Schlauch, entfernen Die Koppler und / oder Anwendung, Dann Abfluss die Flüssigkeit Zu eine richtige Ebene
Die Anwendung wird nicht vollständig ausfahren (Zylinder oder Spreizer)	Flüssigkeit Ebene niedrig	Folgen Sie den Symptom 3 Verfahren für Sicherung Die laden, Druckentlastung die Pumpe, Entfernen Die Anwendung, dann sicherstellen Die richtige Flüssigkeit Ebene
schlechte Leistung	Eingeschlossene Luft In Die System	Stellen Sie sicher, dass richtige Flüssigkeit EbeneStellen Sie sicher, dass die belüftete Öl Einfüllstopfen lasst uns Druck-Behälterluft Flucht (siehe VOR VERWENDEN
