TL-A5102 - Pompen Vevor - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis TL-A5102 Vevor in PDF-formaat.
| Producttype | Pneumatische hydraulische pomp |
| Merk | Vevor |
| Model | TL-A5102 |
| Nominale druk | 10.000 psi (689 bar) |
| Bruikbare oliecapaciteit | 1,6 L (98 in³) |
| Lucht/hydrauliek verhouding | 100:1 |
| Debiet bij 100 psi | 0,8 L/min |
| Debiet bij 10.000 psi | 0,16 L/min |
| Inlaatluchtdruk | 110-145 psi |
| Inlaatschroefdraad (lucht) | 1/4" NPT |
| Uitlaatschroefdraad (olie) | 3/8" NPT |
| Bedieningsmodus | Pedaal (voet) |
| Materiaal reservoir | Aluminium |
| Inhoud van de doos | Pomp, olieleiding 2 m, luchtpistool 1 m, hermafrodiet connector, teflontape |
| Onderhoud | Jaarlijkse olieverversing, smering van draaipunten, inspectie van leidingen |
| Veiligheid | Nooit de nominale belasting overschrijden, gebruik beschermende uitrusting, drukloos maken voor onderhoud |
| Onderdelen | Verkrijgbaar bij de klantenservice van Vevor |
Veelgestelde vragen - TL-A5102 Vevor
Gebruikersvragen over TL-A5102 Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Pompen in PDF-formaat gratis! Vind uw handleiding TL-A5102 - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TL-A5102 van het merk Vevor.
GEBRUIKSAANWIJZING TL-A5102 Vevor
Wij blijven ons inzetten om u concurrerende tools te bieden tegen een goede prijs.
"Redden Half", "halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een
schatting van de besparingen die u zou kunnen behalen door bepaalde gereedschappen te kopen in vergelijking met de
grote topmerken en bedoelen niet noodzakelijkerwijs alle categorieën van de aangeboden gereedschappen te dekken
door ons. U wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u
daadwerkelijk de helft bespaart in vergelijking met de topmerken.
MODEL: TL-A5102 en TL-A5121
Reparatieonderdelen en platen voor hydraulische handpompen zijn verkrijgbaar bij uw dichtstbijzijnde geautoriseerde servicecentrum of verkoopkantoor.
HULP NODIG? NEEM CONTACT MET ONS OP!
Heeft u productvragen? Behoefte aan technische ondersteuning? Neem gerust contact met ons op:
- garantiecertificaat www.vevor.com/ondersteuning
Dit is de originele instructie. Lees alle instructies zorgvuldig vóór de operationele beoordeling. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderworpen aan het
product dat u ontvangt. Excuses dat wij u niet opnieuw informeren als er technologieën of software-updates op ons product zijn.
Voor de bediening dient u de bedieningshandleiding zorgvuldig te lezen om de apparatuur en de juiste gebruiksmethode te leren kennen. Bewaar deze voor toekomstige referentie.
VEILIGHEIDSVOORSCHRIFTEN
OPMERKING
LEES EN VOLG DEZE INSTRUCTIES AANDACHTIG DOOR VOORDAT U DE LUCHT-HYDRAULISCHE POMP GEBRUIKT.
Inspecteer alle onderdelen zorgvuldig op transportschade. Als er transportschade wordt gevonden, meld dit dan onmiddellijk aan de vervoerder. De vervoerder is verantwoordelijk voor eventuele schade als gevolg van het transport.
1. VEILIGHEID
Om persoonlijk letsel of materiële schade te voorkomen, dient u
veiligheidsmaatregelen kunnen niet verantwoordelijk worden gehouden voor letsel of schade
die het gevolg zijn van onveilig en onjuist gebruik van het product of de systeemwerking, of van gebrek aan onderhoud.
GEVAAR wordt gebruikt wanneer uw handelen of nalaten ernstig letsel of zelfs de dood kan veroorzaken.
WAARSCHUWING duidt op een potentieel gevaar dat de juiste actie vereist om persoonlijk letsel te voorkomen.
BELANGRIJK geeft de juiste actie aan om schade of apparatuurstoring te voorkomen.
GEVAAR
- De bediener van de hydraulische apparatuur moet een gekwalificeerde operator zijn die bekend is met de juiste opleiding en werkervaring op het gebied van hydraulische apparatuur.
Gebrek aan kennis op een van deze gebieden kan leiden tot schade aan apparatuur of
persoonlijk letsel.
- Om persoonlijk letsel te voorkomen, mag u hydraulische apparatuur niet wijzigen of lassen zonder goedkeuring.
- Til nooit meer dan het beoordeelde draagvermogen van de cilinder.
Overbelasting veroorzaakt apparatuurstoringen en ernstig persoonlijk letsel.
- De cilinder is een lastheffend apparaat, geen lasthoudend apparaat. Nadat de last is verhoogd of verlaagd, moet deze altijd mechanisch worden ondersteund.
Werk nooit onder een last die wordt ondersteund door een hydraulische eenheid.
- Houd handen en voeten uit de buurt van de cilinder en de werkplek tijdens de bediening om persoonlijk letsel te voorkomen.
- Plaats geen onevenwichtige of excentrische lasten op cilinders. Een onjuiste belasting kan leiden tot apparatuurstoring en ernstig persoonlijk letsel.
WAARSCHUWING
- Draag een veiligheidsbril, helm en andere noodzakelijke persoonlijke beschermingsmiddelen bij het bedienen van hydraulische apparatuur.
- Cilinders die worden gebruikt om lasten te tillen, moeten een stevige voet hebben voor de juiste ondersteuning. Kies stalen of houten blokken die de last kunnen dragen. • Installeer drukmeters in het systeem om de operationele
druk te controleren. De meter moet dezelfde drukclassificatie hebben als de pomp en de cilinder. Onjuiste meters kunnen leiden tot persoonlijk letsel.
- De operationele druk van het systeem moet lager zijn dan de laagste nominale druk in het systeem.
- Inspecteer de cilinder en koppelingen zorgvuldig voordat u de cilinder gebruikt.
Sluit de cilinder nooit aan met beschadigde koppelingen of beschadigde poortdraden. Een beschadigde koppeling of beschadigde poortdraad kan apparatuurstoring en mogelijk persoonlijk letsel veroorzaken.
- Installeer de koppeling in een schone omgeving; voorkom dat vuil of ander puin in het cilinderlichaam of de buis terechtkomt. Vuil of ander afval zal de cilinder beschadigen en leiden tot apparatuurstoring en mogelijk persoonlijk letsel.
Voordat u de slang of koppeling verwijdert of aandraait, moet u de hydraulische druk in het systeem laten ontsnappen.
- Nooit slangen onder druk hanteren; ontsnappende olie onder hoge druk kan de huid binnendringen en ernstig letsel veroorzaken. Zoek onmiddellijk medische hulp als u gewond bent.
- Gebruik alstublieft of andere goedgekeurde hydraulische olie.
- Voor hydraulische technische hulp of reparatieservice kunt u contact opnemen met het
geautoriseerde servicecentrum in uw regio. Heeft geen verplichtingen onder welke
garantie dan ook met betrekking tot producten die zijn gerepareerd door onbevoegd personeel, zijn gewijzigd of zijn beschadigd door misbruik, verkeerd gebruik, ongeluk, verwaarlozing of verkeerd gebruik.
BELANGRIJK
- Houd de lucht-hydraulische pomp te allen tijde schoon.
- Wanneer de lucht-hydraulische pomp niet in gebruik is, open dan het ventiel, verwijder de slang en gebruik een rubberen dop om de herstelpoort af te sluiten.
- Laat geen voorwerpen op de slang vallen.
- Til en draag hydraulische apparatuur niet aan de slangen of koppelingen; gebruik de hendel of andere middelen.
- Gebruik hydraulische apparatuur bij normale bedrijfstemperaturen. Gebruik de apparatuur niet bij temperaturen van 65°C (150°F) of hoger. Oververhitting zal
afdichtingen verzachten en slangmaterialen verzwakken, wat kan leiden tot olielekkage of andere defecten aan de apparatuur.

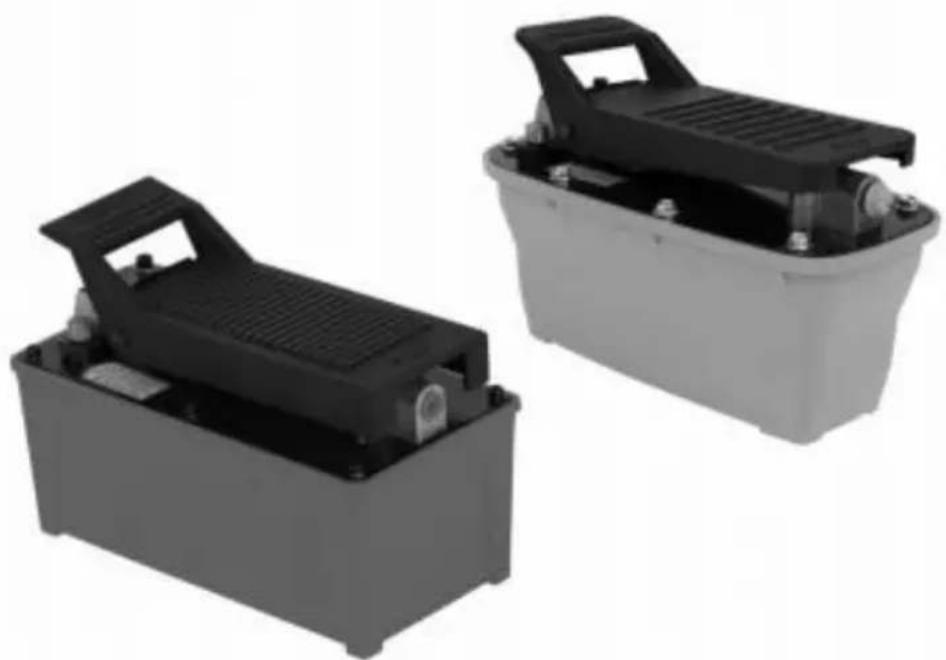

De lucht-hydraulische pomp levert hydraulische vloeistofdruk aan het gekozen gereedschap. Het bestaat uit een in-lijn lucht- en een hydraulische cilinder.
SPECIFICATIES
| Model | TL -A5121 | TL -A5102 | |
| Druk Beoordeling (psi) | 10000 | 10000 | |
| Bruikbare Oi Capaciteit (cu) | 98 | 98 | |
| Beschikbare capaciteit | 2,3L | 1,6L | |
| Lucht/hydraulisch Verhouding | 100:1 | 100:1 | |
| Stroom (@100Psi) | 0,8 l/min | 0,8 l/min | |
| Stroom (@10.000 psi) | 0,16 l/min | 0,16 l/min | |
| Invoer Luchtdruk (psi) | 110-145 | 110-145 | |
| Invoer Poortdraden (NPT) | 1/4"-18 | 1/4"-18 | |
| Uitvoer Poortdraden (NPT) | 3/8"-18 | 3/8"-18 | |
| Bediening Wijze | Voet Pedaal | Voet Pedaal | |
| Olie Levering (cu.in/min) | Nee Laden | 49.5 | 49.5 |
| Laden | 7.6 | 7.6 | |
| Olietank Materiaal | Plastic | Aluminium | |
standaard accessoires
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A5102 | SS1 | BTQBTYYJTBLSK0001Y | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 | |||
| Cross-over-subwoofer | 1 | |||
| Hermafrodiet connector | 1 | |||
| 1 M lange lucht gewe | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A512 | SS2 | QDYYBHSBD2.3L9FR9 | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 | |||
| Mannelijke connector | 1 | |||
| 1 M lange lucht gewe | 1 |
BESCHRIJVING
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A5101 | SS3 | BTQJTBCS000000001 | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 | |||
| Cross-over-subwoofer | 1 | |||
| Hermafrodiet connector | 1 | |||
| 1 M lange lucht gewe | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A5101 | SS4 | QDJTYYBJPQTZ00001 | Hydraulisch pomp | 1 |
| 1,25M Olie Slang | 1 | |||
| Hermafrodiet connector | 1 | |||
| 1 M lange lucht gewe | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A510 | SS5 | CSMJTELECTRIC8CJI | Hydraulisch pomp | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A510 | SS6 | HSMJTELECTRIC8F6H | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A5101 | SS7 | BTQJTB2510A000001\ | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 | |||
| Hermafrodiet connector | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A5102 | 8e leerjaar | CGKQB18MJTHSFZYL VO | Hydraulisch pomp | 1 |
| 2M Olie Slang | 1 | |||
| Hermafrodiet connector | 1 | |||
| Adapter | 1 | |||
| Teflontape | 1 |
| MODEL | SSX | SKU | BESCHRIJVING | Hoeve elheid |
| TL-A512 | 9eleerjar | CGKQBWDZYHS1405IV0 | Hydraulisch pomp(Uitgerust met een 3m lijnlengt controller)Teflontape | 11 |

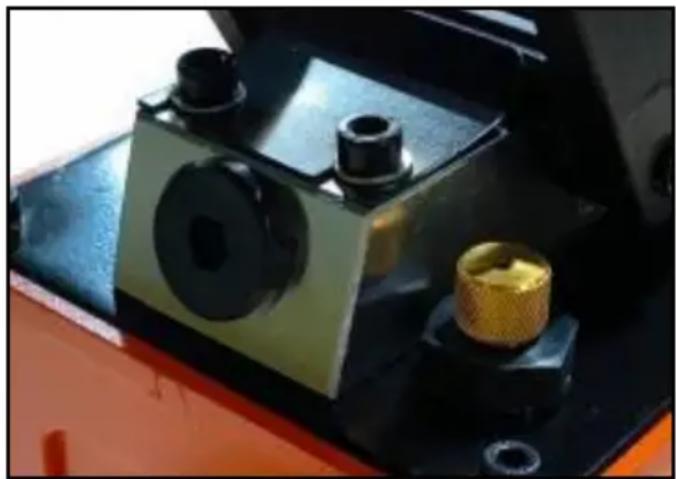

Om olielekken tijdens transport te voorkomen, is een metalen knop geïnstalleerd en
aangescherpt om de beste afdichtingsfunctie te garanderen.
Draai de knop los met de klok mee voor gebruik.
Opmerking: Gebruik altijd een veilige schroefdraadverbinding met een niet-uithardend
pijpdraadverbindingsmiddel. Draai stevig aan om onbedoeld loskomen van onderdelen tijdens gebruik te voorkomen. Zorg ervoor dat u geen verbindingen in
poortopeningen introduceert. Maak uzelf vertrouwd met de specificaties en illustraties in deze gebruikershandleiding. Ken uw pomp, de beperkingen ervan, en hoe deze
werkt voordat u hem gaat gebruiken.
Raadpleeg de specificatietabel hierboven voor details over oliepoortdraadmaat, bruikbare oliecapaciteit en meer.
WERKING
De werking van de eenheid is als volgt:
- Sluit de slang van de luchthydraulische pomp aan op de hydraulische koppeling van het geselecteerde gereedschap.
- Sluit de luchttoevoerleiding aan op de luchthydraulische pomp. De luchttoevoer is
5-10 CFM bij 100 PSI om juiste operationele kenmerken te verkrijgen. Bovendien moet de compressor zijn uitgerust met een luchtleidingfilter.

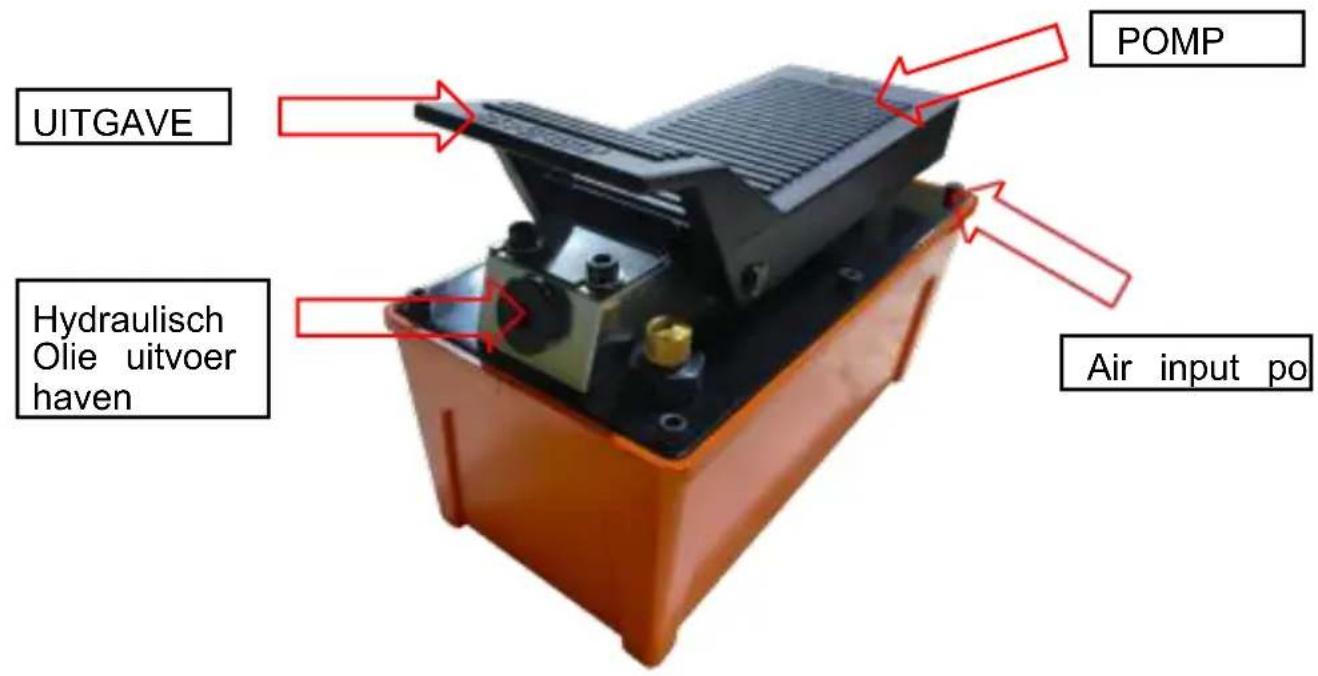

Voetpedaalpompen bedienen:
A. Druk het "pomp"-uiteinde van het pedaal in; de pomp zal hydraulische vloeistof in het systeem pompen.
B. Stop met het indrukken van het "pomp"- of "release"-uiteinde; de druk zal stoppen en worden vastgehouden. C. Druk op het "release"-uiteinde van het pedaal; de druk in het systeem zal worden vrijgegeven.
B. Stop met het indrukken van het "pomp"- of "release"-uiteinde; de druk zal stoppen en worden vastgehouden. C. Druk op het "release"-uiteinde van het pedaal; de druk in het systeem zal worden vrijgegeven.
ONDERHOUD
1. Controleer de verbindingen
Controleer de slangen en draai verbindingen vast indien nodig. Gebruik een niet-uithardend pijpdraadmiddel bij het onderhouden van verbindingen.
2. Hydraulische vloeistof bijvullen
- Verlaag de druk en koppel de hydraulische slang los van de toepassing.
- Met de pomp in verticale, horizontale positie, verwijder de olievulplug op de bovenkant van het reservoir.
- Gebruik een kleine trechter om het reservoir te vullen tot 3/4" (19 mm) van de opening. Veeg gemorste vloeistof op en installeer de olievulplug opnieuw.
Opmerking: gebruik alleen of andere goedgekeurde hydraulische
olie. Gebruik nooit remvloeistof,
transmissievloeistof, turbineolie, motorolie, alcohol, glycerine, enz. Het gebruik van andere dan hoogwaardige hydraulische olie zal de garantie ongeldig maken en de pomp, slang en toepassing beschadigen.
- Voor het beste resultaat, verander de vloeistof eenmaal per jaar.
- Herhaal stap 2 hierboven en giet de gebruikte vloeistof in een afsluitbare container. Voer de vloeistof af in overeenstemming met de lokale voorschriften.
- Vul met kwaliteitshydraulische olie zoals hierboven aanbevolen. Installeer de geventileerde olievuldop opnieuw.
4. Smering
Gebruik een lichte machineolie om scharnierpunten en scharnieren te smeren. 5. Opslag
- Verlaag de druk en koppel de hydraulische slangen los van de applicatie. Maak de pomp, slang en koppelingen schoon.
- Bewaar in een schone, droge omgeving; vermijd extreme temperaturen.
PROBLEEMOPLOSSING
BELANGRIJK:
Handpompen mogen alleen worden gerepareerd door gekwalificeerde of geautoriseerde servicecentra. Het repareren van de handpomp zonder speciale gereedschappen en kennis kan letsel tot gevolg hebben. Laat altijd de druk af en koppel los voordat u reparaties uitvoert.
| symptoom | mogelijke oorzaken | corrigerende actie |
| Sollicitatie zullen niet verlengen, beweging of antwoorden naar onder druk vloeistof | · overbela stingstoes tand · Uitgave ventiel niet gesloten | · Remedie overbelasting voorwaarde · Ervoor zorgen de uitgave klep gesloten |
| Sollicitatie reageert naar vloeistof onder druk, maar de systeem doet niet behouden druk | · overbela stingstoes tand · Uitgave ventiel niet gesloten · Hydraulische eenheid Storing | · Remedie overbelasting voorwaarde · Ervoor zorgen de uitgave ventiel gesloten |
| Sollicitatie zullen niet terugkeren vloeistof naar pomp (d.w.z. cilinder zullen niet intrekken) | · Storing koppeling, beschadigd sollicitatie · Reservoir overvol | · beveiligde lading door andere middelen. open de uitgave ventiel, druk verlagen pomp p En slang, verwijderen de koppeling en/ of sollicitatie, Dan vernieuwen of vervangen · beveiligde lading door andere middelen. open de uitgave ventiel, druk verlagen pomp p En slang, verwijderen de koppeling en / of sollicitatie, Dan droogleggen de vloeistof naar een behoorlijke niveau |
| Toepassing zal niet volledig uitstrekken (cilinder of spreider) | · Vloeistof niveau laag | · Volg de symptoom 3 procedure voor beveiligen de laden, drukverlaging de pomp, verwijderen de sollicitatie, dan ervoor zorgen de juiste vloeistof niveau |
| slechte prestaties | · Lucht gevangen in de systeem | Zorg ervoor dat de juiste vloeis niveau Zorg voor een geventileerde olie vulplug laten we onder druk reservoirlucht ontsnappen(zie VOOR GEBRUIK) |
VEVOR®
STERK GEREEDSCHAP, HALVE PRIJS
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
VEVOR®
STERK GEREEDSCHAP, HALVE PRIJS
Merk : Vevor
Model : TL-A5102
Categorie : Pompen
