TL-A5102 - Pompe Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa idraulica pneumatica
Marca	Vevor
Modello	TL-A5102
Pressione nominale	10.000 psi (689 bar)
Capacità olio utilizzabile	1,6 L (98 in³)
Rapporto aria/idraulico	100:1
Portata a 100 psi	0,8 L/min
Portata a 10.000 psi	0,16 L/min
Pressione aria ingresso	110-145 psi
Filettatura ingresso (aria)	1/4" NPT
Filettatura uscita (olio)	3/8" NPT
Modalità di funzionamento	Pedale (piede)
Materiale serbatoio	Alluminio
Contenuto della confezione	Pompa, tubo olio 2 m, pistola ad aria 1 m, connettore ermafrodita, nastro in teflon
Manutenzione	Cambio olio annuale, lubrificazione dei perni, ispezione dei tubi
Sicurezza	Non superare mai il carico nominale, utilizzare dispositivi di protezione, depressurizzare prima della manutenzione
Pezzi di ricambio	Disponibili presso il servizio post-vendita Vevor

Domande frequenti - TL-A5102 Vevor

Quale olio idraulico utilizzare per la pompa Vevor TL-A5102 ?

Utilizzare un olio idraulico di alta qualità di tipo ISO VG 32 o equivalente. Non utilizzare mai liquido dei freni, olio motore o glicerina, poiché annullerebbe la garanzia e danneggerebbe la pompa.

Come spurgare l'aria dal sistema idraulico ?

Per spurgare l'aria, assicurarsi che il livello dell'olio sia corretto. Azionare il pedale più volte a vuoto per far circolare l'olio ed eliminare le bolle. Il tappo di riempimento ventilato consente all'aria di fuoriuscire.

Perché il mio cilindro non si ritrae dopo l'uso ?

Ciò può essere dovuto a un livello dell'olio troppo alto o a un connettore difettoso. Depressurizzare il sistema, aprire la valvola di rilascio, scollegare il tubo e scaricare l'olio in eccesso se necessario.

Qual è la pressione dell'aria minima richiesta ?

La pressione dell'aria in ingresso deve essere compresa tra 110 e 145 psi. Per un funzionamento ottimale, prevedere una portata d'aria di 5-10 CFM a 100 psi.

Come mantenere la pompa idraulica Vevor TL-A5102 ?

Ispezionare regolarmente tubi e raccordi. Cambiare l'olio una volta all'anno e lubrificare i punti di snodo con olio leggero. Conservare in un luogo pulito e asciutto.

Cosa fare se la pompa non aumenta la pressione ?

Verificare che la valvola di rilascio sia ben chiusa e che non vi sia sovraccarico. Assicurarsi che l'alimentazione dell'aria sia sufficiente e che il serbatoio dell'olio non sia vuoto.

Posso utilizzare la pompa per mantenere un carico in posizione ?

No, la pompa è un dispositivo di sollevamento, non di mantenimento. Dopo aver sollevato o abbassato un carico, sostenerlo meccanicamente. Non lavorare mai sotto un carico sostenuto solo dalla pompa.

Come installare il connettore idraulico ?

Utilizzare del nastro in teflon sulle filettature per evitare perdite. Serrare saldamente ma senza eccesso. Assicurarsi che i connettori siano puliti e non danneggiati.

Quali sono gli accessori inclusi con la pompa ?

La pompa viene fornita con un tubo olio da 2 m, una pistola ad aria da 1 m, un connettore ermafrodita e nastro in teflon. Controllare l'elenco completo nel manuale.

Dove posso trovare pezzi di ricambio ?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Vevor. Consultare il sito www.vevor.com/support per trovare un centro autorizzato.

MANUALE UTENTE TL-A5102 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

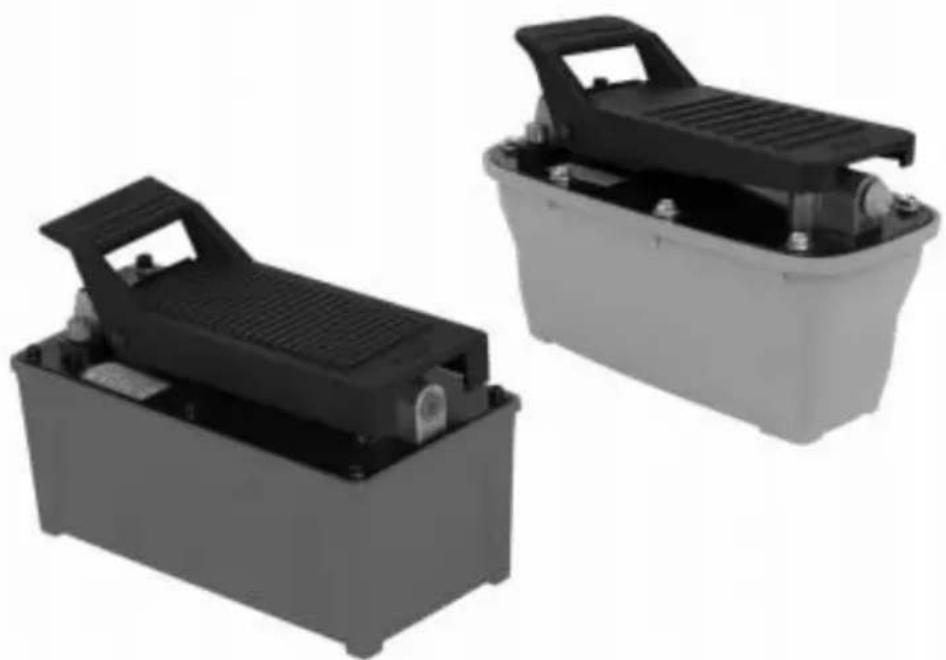

MANUALE UTENTE POMPA IDRAULICA A PEDALE AD ARIA

MODELLO: TL-A5102 Modello TL-A5121

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi. "Salva Metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano solo una stima dei risparmi che puoi ottenere acquistando determinati strumenti da noi rispetto ai grandi marchi top e non significano necessariamente che coprano tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai marchi più importanti.

MODELLO: TL-A5102, TL-A5121

I fogli delle parti di ricambio per le pompe idrauliche a mano sono disponibili presso il centro assistenza autorizzato più vicino o l'ufficio vendite.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Certificato di garanzia elettronica

www.vevor.com/support

Questo è il manuale di istruzioni originale. Per favore leggi tutte le istruzioni

attentamente prima dell'operazione. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto è soggetto al

prodotto che hai ricevuto. Per favore perdonaci se non ti informiamo ancora di eventuali aggiornamenti tecnologici o software sui nostri prodotti.

Prima dell'operazione, per favore leggi attentamente il manuale operativo per conoscere l'attrezzatura e il corretto metodo d'uso. Per favore conservalo per riferimento futuro.

PRECAUZIONI DI SICUREZZA

NOTA

PER FAVORE LEGGERE E SEGUIRE QUESTE ISTRUZIONI PRIMA DI UTILIZZARE LA POMPA IDRAULICA.

Ispezionare accuratamente tutti i componenti per eventuali danni da spedizione. Se si riscontrano danni da spedizione, contattare immediatamente il vettore. Il vettore è responsabile per qualsiasi danno derivante dalla spedizione.

1. SICUREZZA

Per evitare lesioni personali o danni alla proprietà, si prega di osservare

le precauzioni di sicurezza. Non siamo responsabili per infortuni

o danni derivanti da un uso non sicuro o non corretto del prodotto o da un funzionamento non corretto, o dalla mancanza di manutenzione.

PERICOLO viene utilizzato quando la tua azione o la mancanza di azione può causare lesioni gravi o addirittura la morte.

AVVERTIMENTO indica un potenziale pericolo che richiede un'azione corretta per evitare lesioni personali.

IMPORTANTE indica l'azione corretta per prevenire danni o guasti all'attrezzatura.

PERICOLO

- L'operatore dell'attrezzatura idraulica deve essere un operatore qualificato che abbia familiarità con la corretta formazione ed esperienza lavorativa nell'attrezzatura idraulica.

La mancanza di conoscenza in una qualsiasi di queste aree può portare a danni all'attrezzatura o

lesioni personali.

• Per evitare lesioni personali, non modificare o saldare l'attrezzatura idraulica senza approvazione.
• Non sollevare mai più della capacità nominale del cilindro. Il sovraccarico provoca guasti alle apparecchiature e gravi lesioni personali.
• Il cilindro è un dispositivo di sollevamento carichi, non un dispositivo di trattenimento del carico. Dopo che il carico è stato sollevato o abbassato, deve essere sempre sostenuto meccanicamente.

Non lavorare mai sotto un carico supportato da un'unità idraulica.

• Mantenere mani e piedi lontani dal cilindro e dalla zona di lavoro durante il funzionamento per evitare infortuni personali.
• Non posizionare carichi sbilanciati o fuori centro sui cilindri. Un carico non corretto può provocare guasti alle apparecchiature e gravi lesioni personali.

AVVERTENZA

• Indossare occhiali di sicurezza, casco e altri dispositivi di protezione individuale necessari quando si opera con attrezzature idrauliche.
• Il cilindro usato per sollevare il carico deve avere una base solida per un corretto appoggio. Si prega di selezionare blocchi di acciaio o di legno in grado di sostenere il carico. Installare indicatori di pressione nel sistema per monitorare la pressione operativa.

Il manometro deve avere la stessa pressione nominale della pompa e del cilindro. Indicatori errati possono provocare infortuni personali.

• La pressione operativa del sistema deve essere inferiore alla pressione nominale più bassa del sistema.
• Ispezionare attentamente il cilindro e gli accoppiatori prima di utilizzare il cilindro.

Non collegare mai il cilindro con giunti danneggiati o filettature delle porte danneggiate. Un accoppiatore danneggiato o una filettatura della porta danneggiata può causare guasti all'apparecchiatura e possibili infortuni personali.

Installare l'accoppiatore in un ambiente pulito; prevenire l'ingresso di sporco o altri detriti nel corpo o nel tubo del cilindro. Sporcizia o altri detriti possono danneggiare il cilindro e provocare guasti all'apparecchiatura e possibili infortuni personali.

Prima di rimuovere o serrare il tubo flessibile o l'accoppiatore, rilasciare la pressione idraulica nel sistema.

• Non maneggiare mai tubi flessibili pressurizzati; l'olio che fuoriesce ad alta pressione può penetrare nella pelle, causando gravi lesioni. Cercare immediatamente assistenza medica se feriti.
• Per favore utilizzare olio idraulico approvato o altro equivalente.
• Per assistenza tecnica idraulica o servizio di riparazione, contattare il

centro di assistenza autorizzato nella tua zona. Non ha alcun obbligo di

garanzia per prodotti che sono stati riparati da personale non autorizzato, modificati o danneggiati a causa di abuso, uso improprio, incidente, negligenza o cattiva gestione.

IMPORTANTE

• Mantenere la pompa idraulica ad aria pulita in ogni momento.
• Quando la pompa idraulica ad aria non è in uso, rilasciare la valvola, rimuovere il tubo e usare un tappo di gomma per coprire l'attacco.
• Non far cadere oggetti sul tubo flessibile.
• Non sollevare o trasportare l'attrezzatura idraulica tramite i tubi flessibili o gli accoppiatori; utilizzare la maniglia o altri mezzi.
• Utilizzare l'attrezzatura idraulica a temperature operative normali. Non utilizzare l'attrezzatura a temperature di 65°C (150°F) o superiori. Il surriscaldamento

ammorbidisce le guarnizioni e indebolisce i materiali dei tubi, causando perdite di olio o altri guasti alle apparecchiature.

La pompa idraulica ad aria fornisce pressione del fluido idraulico agli strumenti selezionati. Consiste in una valvola dell'aria in linea e un cilindro idraulico.

SPECIFICHE

Modello		TL -A5121	TL -A5102
Pressione Valutazione (ps		10000	10000
Oi utilizzabile Capacità (cu.		98	98
Capacità disponibile		2,3 litri	1.6L
Aria/Idraulica Rapporto		100:1	100:1
Portata (@100 Psi)		0,8 l/min	0,8 l/min
Portata (@10.000 psi)		0,16 l/min	0,16 l/min
Ingresso Pressione dell'ari (psi)		110-145	110-145
Ingresso Filettature delle porte (NPT)		1/4"-18	1/4"-18
Produzione Filettature delle porte (NPT)		3/8"-18	3/8"-18
Operazione Maniera		Piede Pedale	Piede Pedale
Olio Consegna	NO Carico	49.5	49.5
(pollici cubi/min)	Carico	7.6	7.6
Serbatoio dell'olio Materiale		Plastica	Alluminio

Accessori standard

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS1	BTQBTYYJTBLSK0001\	Idraulico pompa	1
			2 milioni Olio Tubo flessibile	1
			Subwoofer crossover	1
			Connettore ermafrodita	1
			1 M aria lunga pistola	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
			Idraulico pompa	1
			2 milioni Olio Tubo	1

DESCRIZIONE

Modello TL-A512	SS2	QDYYBHSBD2.3L9FR9	flessibile
			Connettore maschio	1
			1 M aria lunga pistol	1
MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS3	Italiano:BTQJTBCS000000001	Idraulico pompa	1
			2 milioni Olio Tuboflessibile	1
			Subwoofer crossover	1
			Connettore ermafrodita	1
			1 M aria lunga pistol	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS4	QDJTYYBJPQTZ00001	Idraulico pompa	1
			1,25M di petrolio Tub flessibile	1
			Connettore ermafrodita	1
			1 M aria lunga pistol	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS5	CSMJTELELETTRICO8JIV0	Idraulico pompa	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS6	HSMJTELELETTRICO8HV0	Idraulico pompa	1
			2 milioni Olio Tubo flessibile	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A5102	SS7	Codicearticolo:BTQJTB2510A000001V	Idraulico pompa	1
			2 milioni Olio Tuboflessibile	1
			Connettore ermafrodita	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
Modello-A5102	SS8	CGKQB18MJTHSFZYLVO	Idraulico pompa	1
			2 milioni Olio Tubo flessibile	1
			Connettore ermafrodita	1
			Adattatore	1
			Nastro di teflon	1

MODELLO	SSX	CodiceProdotto	DESCRIZIONE	Quantità
ModelloTL-A512	SS9	CGKQBWDZYHS1405V0	Idraulico pompa(Dotato di un Regolatore di lunghezza della linea 3m)	1
			Nastro di teflon	1

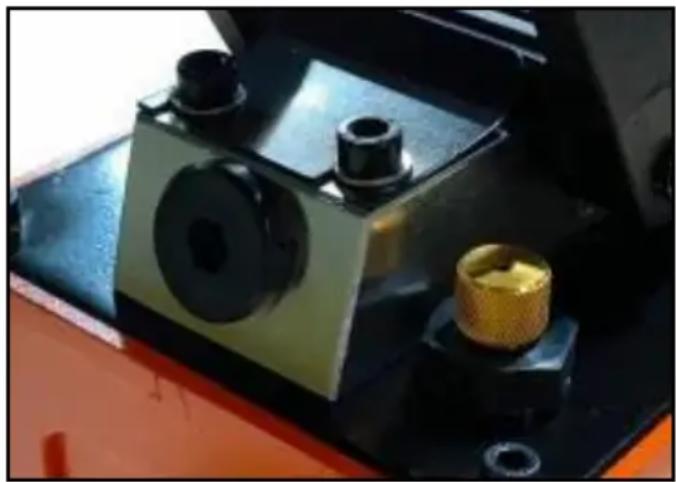

Per prevenire perdite di olio durante la spedizione, una manopola di metallo è installata e

serrata per garantire la migliore funzione di tenuta. Allentarla in senso antiorario prima dell'uso.

Nota: fissare sempre i collegamenti filettati delle porte con un composto per filettature di tubi non indurente. Stringere saldamente per prevenire la rimozione accidentale dei componenti durante l'uso. Fare attenzione a non introdurre composti negli

orifizi delle porte. Acquisire familiarità con le specifiche e le illustrazioni in questo manuale dell'operatore. Conoscere la propria pompa, i suoi limiti e come

funziona prima di tentare di usarla.

Fare riferimento alla tabella delle specifiche sopra per i dettagli sulla dimensione delle porte filettate dell'olio, la capacità dell'olio utilizzabile e altro.

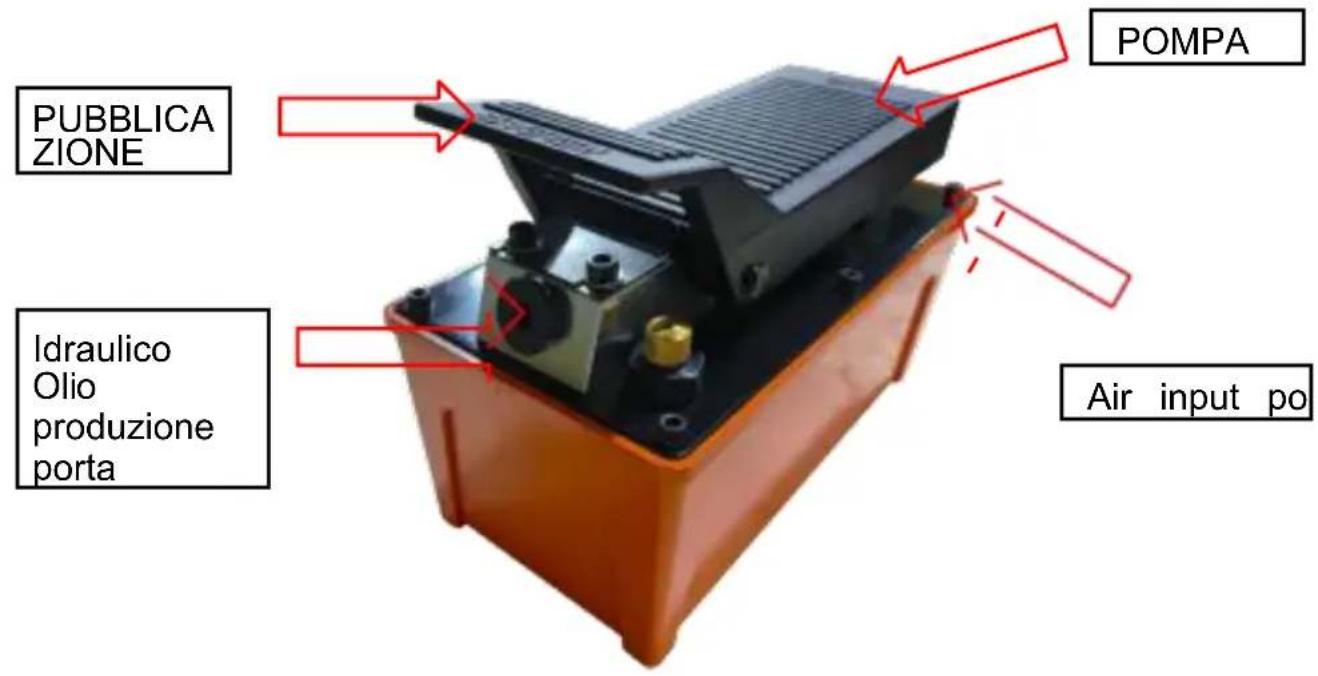

FUNZIONAMENTO

Il funzionamento dell'unità è il seguente:

1. Collegare il tubo flessibile della pompa idraulica ad aria all'accoppiamento idraulico sull'attrezzo selezionato.
2. Collegare la linea di alimentazione dell'aria alla pompa idraulica ad aria. L'alimentazione dell'aria è

5-10 CFM a 100 PSI per ottenere caratteristiche operative corrette. Inoltre, la linea dell'aria dovrebbe essere dotata di un filtro.

Pompe azionate a pedale:

A. Premere l'estremità "pompa" del pedale per pompare l'idraulico in

Sistema B. Per fermare la pompa o l'uscita, premere il pulsante "Release" per rilasciare la pressione. C. Premere il pulsante "Release" per rilasciare la pressione nel sistema.

MANUTENZIONE

1. Ispezionare le connessioni

Ispezionare i tubi flessibili e i raccordi, e serrare le connessioni se necessario. Utilizzare un composto per filettature di tubi non indurente quando si effettua la manutenzione delle connessioni.

2. Aggiunta di fluido idraulico

• Depressurizzare e scollegare il tubo idraulico dall'applicazione.
• Con la pompa in posizione verticale, rimuovere il tappo di riempimento dell'olio situato sulla piastra superiore del serbatoio.

Utilizzare un piccolo imbuto per riempire il serbatoio fino a 3/4" (19 mm) dall'apertura. Pulire eventuale fluido versato e reinstallare il tappo di riempimento dell'olio.

Nota: utilizzare solo olio idraulico approvato. Non usare mai

liquido per freni, - 8 -

fluido di trasmissione, olio per turbine, olio motore, alcol, glicerina, ecc.

L'uso di olio idraulico di altra qualità annullerà la garanzia e danneggerà la pompa, il tubo flessibile e l'applicazione.

3. Cambio del fluido idraulico

• Per ottenere i migliori risultati, cambiare il fluido una volta all'anno.
• Ripetere il passaggio 2 sopra, poi versare il fluido usato in un contenitore sigillabile. Smaltire il fluido in conformità con le normative locali.
• Riempire con olio idraulico di buona qualità come raccomandato sopra. Reinstallare lo sfiatatoio e il tappo di riempimento dell'olio.

4. Lubrificazione

Usare un leggero olio per macchine per lubrificare i punti di perno, le cerniere, ecc. 5. Stoccaggio

• Depressurizzare e scollegare i tubi idraulici dall'applicazione.
• Pulire la pompa, il tubo flessibile e gli accoppiatori.
• Conservare in un ambiente pulito e asciutto; evitare temperature estreme.

RISOLUZIONE DEI PROBLEMI

IMPORTANTE:

Le pompe a mano devono essere riparate solo da centri di assistenza qualificati o autorizzati. La riparazione senza i necessari strumenti e conoscenze speciali potrebbe causare infortuni. Sempre rilasciare la pressione e scollegare prima di effettuare riparazioni.

sintomo	possibili cause	Azione correttiva
Applicazione Volere non estendere ,mossa Orispondere A pressurizzato fluido	· condizione di sovraccarico· Pubblicazione valvola non Chiuso	· Rimedio al sovraccarico condizione· Garantire IL pubblicazione valvola chiusa
Applicazionerisponde A fluidopressurizzato , ma il sistema fa non mantenere pressione	· condizione di sovraccarico· Pubblicazione valvola non Chiuso· Idraulico unitàMalfunzionamento	· Rimedio sovraccarico condizione · Garantire IL pubblicazione valvola Chiuso
ApplicazioneVolere non tornare fluido A pompa(cioè cilindro Volerenon ritrattare )	· Malfunzionamento accoppiatore, danneggiato applicazione· Serbatoio troppo pieno	· carico sicuro da altri significa. aprire il pubblicazione valvola , depressurizzare il pompa p. E tubo flessibile , rimuovere IL accoppiatore e/ o applicazione , Poi rinnovare o sostituire· carico sicuro da altri significa. aprire il pubblicazione valvola , depressurizzare il pompa p. E tubo flessibile , rimuovere IL accoppiatore e / o applicazione , Poi drenare il fluido A un vero e proprio livello
L'applicazione sarà nonestendere completamente(cilindro o spargitore)	· Fluido livello Bass	· Segui il sintomo 3 procedura per messa in sicurezza IL carico, depressurizzante la pompa, rimozione IL applicazione , quindi assicurando IL fluido appropriato livello
scarsa prestazione	· Aria intrappolata In IL sistema	Assicurare il fluido appropriato livelloAssicurare la ventilazione olio tappo di riempimento lascia pressurizzato serbatoio aria fuga(vedi PRIMA UTILIZZO)
