MANUAL DE USUARIO KQ-1.5K Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

JUEGO DE MEDIDORES DEL COLECTOR DE LA

BOMBA DE VACÍO

MANUAL DE INSTRUCCIONES

Este producto está sujeto a lo dispuesto en la Directiva Europ 2012/19/UE. El símbolo que muestra un contenedor con ruedas tachado indica que el producto requiere recogida selectiva de basura en la Unión Europea. Esto se aplica al producto y a los accesorios marcados con este símbolo. Los productos marcados c tales no podrán desecharse junto con la basura doméstica normal, sir que deberán llevarse a un punto de recogida para el reciclaje de ap eléctricos y electrónicos.

INTRODUCTION

Bienvenido al manual del usuario de su kit de medidor y bomba de diseñado para ayudarlo a mantener su sistema de aire acondicionado. Este kit de herramientas incluye una bomba de vacío, un vacuómetro mangueras y adaptadores y es esencial para aspirar y recargar el refrigerante de su sistema de aire acondicionado.

Este manual de usuario ha sido desarrollado para brindarle una guía completa sobre cómo utilizar el kit de herramientas. Explicaremos las características y componentes clave del kit, además de brindarle pauta de seguridad importantes para ayudarlo a evitar posibles riesgos o da durante el mantenimiento.

Tenga en cuenta que esta es una guía de usuario básica para esce de mantenimiento de aire acondicionado. Le recomendamos que se familiarice con el funcionamiento del mantenimiento del aire acondicionado y tenga los conocimientos suficientes para evitar daños lesiones.

Si sigue las instrucciones y pautas de este manual del usuario, pued garantizar el uso seguro y eficaz de su kit de bomba de vacío y r reparar su sistema de aire acondicionado para garantizar un rendimier óptimo.

SAFETY PRECAUTIONS

Tenga en cuenta que, si bien este manual del usuario proporciona advertencias, precauciones e instrucciones importantes para usar la bomba de vacío y el kit de medidor, no puede anticipar todas las situaciones o condiciones posibles que puedan surgir durante el uso. importante que el operador ejerza buen juicio, sentido común y preca al manipular el producto. Estos factores no pueden incorporarse al producto, sino que deben ser proporcionados por el operador.

Pautas de seguridad para el manejo de su bomba de vacío

Para garantizar el uso seguro y adecuado de este kit, es important tener en cuenta que está diseñado únicamente para aspirar aire o pequeñas cantidades de refrigerante residual. No debe usarse para eliminar refrigerante directamente de un sistema de aire acondicionado.
Si se requiere recuperación de refrigerante, se recomienda encarecidamente una máquina de recuperación. El uso de una bot de vacío y un tanque de recuperación para recuperar refrigerante sin una máquina de recuperación solo debe ser operado por un técnico de aire acondicionado capacitado y certificado.
◆ Peligro de descarga eléctrica: No toque la bomba de vacío con la manos mojadas o mientras esté parado sobre una superficie mojada. Utilice siempre la bomba de vacío en un ambiente seco y conécun tomacorriente con conexión a tierra adecuada.
◆ Peligro de incendio: No utilice la bomba de vacío cerca de materiales inflamables o combustibles. Mantenga la bomba alejada de fuentes calor o chispas, como llamas, cigarrillos o aparatos eléctricos.

◆ Peligro de explosión: No utilice la bomba de vacío con gases que inflamables, explosivos o venenosos. Consulte siempre la ficha de datos de seguridad (SDS) del gas antes de utilizarlo con la bomb vacío. Además, no exceda el rango de presión especificado para bomba.
◆ Peligro de corrosión: No utilice la bomba de vacío con gases que puedan corroer metales o ejercer cargas químicas. Verificar la compatibilidad del gas con los materiales de la bomba y sus accesorios. Utilice siempre guantes y gafas protectoras cuando manipule materiales corrosivos.
◆ Nunca opere la bomba sin aceite, ya que esto puede dañarla y o peligros potenciales.
◆ La temperatura del gas bombeado no debe exceder los 80°C y la temperatura ambiente debe estar entre 5°C y 60°C. Esto ayudará evitar daños a la bomba y garantizará un funcionamiento seguro.
◆ Al desenchufar la bomba, tire siempre del enchufe. No desenchufe unidad tirando del cable, ya que esto puede dañar el cable y cr peligros potenciales.
◆ No utilice un enchufe o toma de corriente dañado, ya que esto p provocar una descarga eléctrica o un incendio.

Pautas de seguridad para el manejo del juego de medidores

◆ Utilice equipo de protección personal (EPP) adecuado, como gafas guantes de seguridad, cuando utilice el juego de medidores. Esto especialmente importante al manipular refrigerante, que puede provocar irritación en la piel y los ojos y puede ser perjudicial si inhala.
Asegúrese de que el juego de medidores esté correctamente conectado y asegurado antes de su uso. Las conexiones flojas pueden provocar fugas, lo que puede provocar que el refrigerante escape al medio ambiente y crear una situación peligrosa.
◆ Utilice siempre el juego de medidores en un área bien ventilada. es importante para evitar la acumulación de vapores de refrigerant que pueden desplazar el oxígeno y crear un peligro de asfixia. S

siente mareado o aturdido mientras usa el juego de medidores, v. inmediatamente a un área bien ventilada.

No exceda la presión máxima nominal del juego de manómetros y mangueras. Esta información debe estar claramente etiquetada en propio medidor o en el manual del usuario. Exceder la clasificación presión máxima puede provocar que el manómetro funcione mal o incluso se rompa, lo que genera peligros potenciales.
Las mangueras de servicio no pueden soportar altas temperaturas esfuerzos mecánicos severos. Mantenga las mangueras de servicio alejadas de piezas móviles o calientes del motor. Las mangueras servicio pueden partirse o reventar, provocando lesiones.
◆ Nunca utilice el juego de medidores para fines distintos a los especificados en el manual. El uso del juego de medidores para aplicaciones puede provocar daños al equipo, posibles lesiones u otros peligros.

GETTING STARTED

Presentamos la serie de bombas de vacío y juegos de manómet. La serie de productos incluye 4 SKU, cada bomba de vacío y juego manómetros están diseñados para diferentes escenarios de usuario y propósitos previstos en función del rendimiento a prueba de explosión de la bomba y los accesorios.

SKU1: El kit de 3,5 CFM para aire acondicionado está diseñado para mantener la mayoría de los sistemas de aire acondicionado o refrigerar de hogares/vehículos que utilizan refrigerante A1. Sin embargo, no debe usarse para mantener sistemas de aire acondicionado con R32, R1234 otros refrigerantes A2L o por encima del nivel.

SKU2: El kit de 4 CFM para aire acondicionado nuevo está diseñado mantener la mayoría de los sistemas de aire acondicionado o refrigerar y, debido a su diseño sin chispas, también se puede usar para man sistemas de aire acondicionado con R32, R1234yf (adaptador de cone

rápida no incluido) u otros. Refrigerantes de nivel A2L, así como todo sistemas de refrigerante de nivel A1.

SKU3: El kit de 4 CFM para aire acondicionado con detector de fug diseñado para mantener la mayoría de los sistemas de aire acondicio o refrigerantes que utilizan refrigerante A1 e incluye un detector de fú para ayudar al operador a encontrar el punto de fuga del sistema.

SKU4: El kit de 3.5 CFM para aire acondicionado de vehículos nuevo está diseñado para mantener la mayoría de los sistemas de aire acondicionado o refrigerantes de hogares/vehículos que usan refrigerant A1, así como sistemas que usan refrigerante A2L debido a su diseño chispas. Viene con conectores rápidos R134a y adaptadores R1234yf que sea aplicable tanto a vehículos antiguos como a vehículos nuevo

Explicación de los componentes y especificaciones de la bomba vacío.

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modelo		KQ-1K		KQ-1.5K		KQ-1K		KQ-1.5K
Voltaje		120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz
Desplazamiento de aire libre	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Vacío definitivo	Pensilvani a	8	8	8	8	8	8	8	8
Motor	caballos defuerza	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Conexión de admisión		macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho	macho SAE de 1/4";1/2"ACME macho;	macho SAE de 1/4";1/2"ACME macho;
Capacidad de aceite	ml	250	250	200	200	250	250	200	200
Dimensiones	milímetros	290*120*220	290*120*220	305*110*220	305*110*220	290*120*220	290*120*220	305*110*220	305*110*220
Peso neto	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Refrigerante aplicable		R134a, R22, R410A y cualquier otro refrigerante				R32, R1234yf, R134a, R22, R410A y cualquier otro refrigerante A1 o A2L

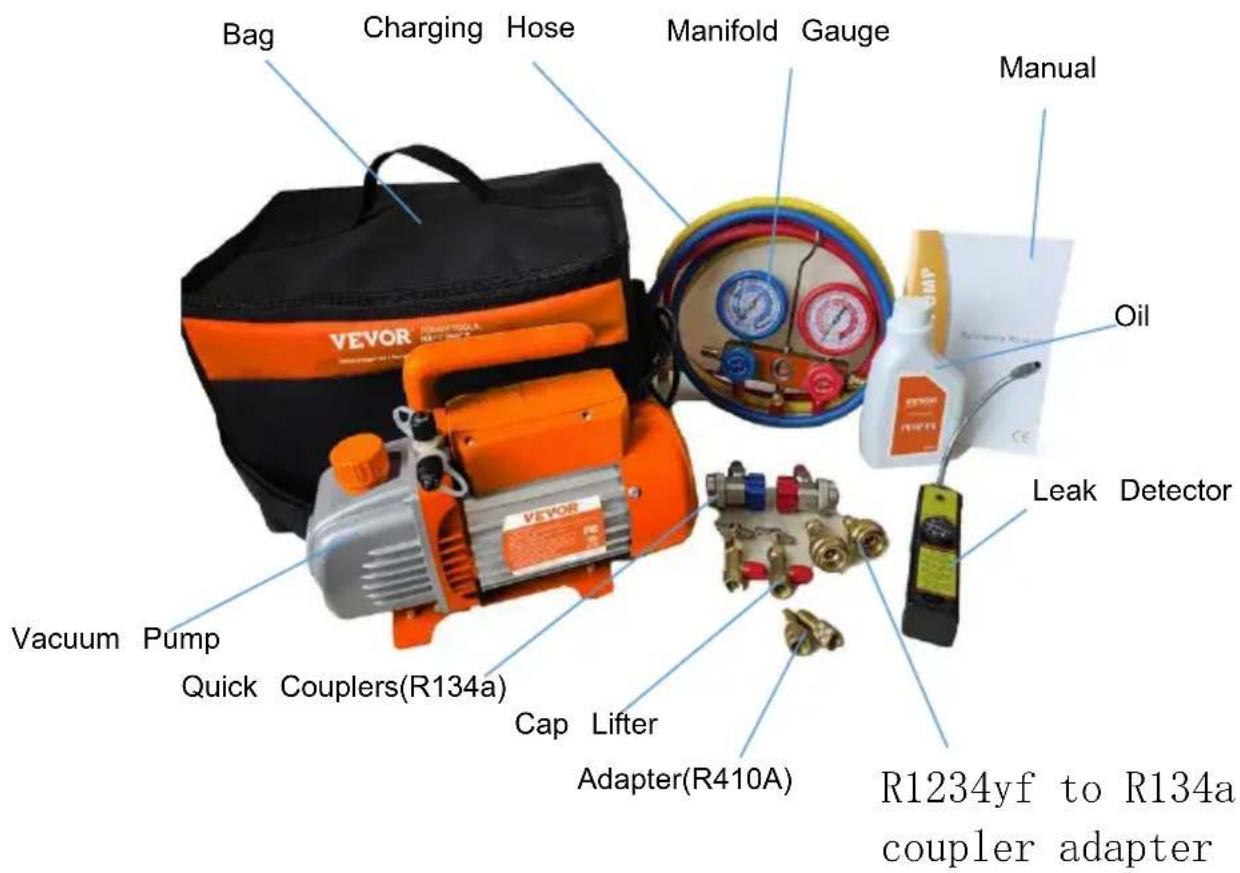

Contenido del paquete del juego de manómetros del colector d bomba de vacío

Lista de contenido del paquete

Escoger un nombre	Kit de 3,5 CFM para aire acondicionado	Kit de 4 CFM para aire acondicionado nuevo	Kit de 4 CFM para aire acondicionado	Kit 3.5 CFM para aire acondicionado de vehículo nuevo
EmbalajeLista	Bomba de vacío de 3,5 CFM x 1Medidor múltiplex1Cargando manguerax3Adaptador R410A x21 elevador de tapaR134a.Bolsax1Acopladores rápidosR134a (alta y baja presión) x1Aceite de bomba de vacío x1Manualx1	Bomba de vacío4CFM x 1Medidor múltiplex1Cargando manguerax3Adaptador R410A x21 elevador de tapaR134a.Bolsax1Acopladores rápidosR134a (alta y baja presión) x1Aceite de bomba de vacío x1Manualx1	Bomba de vacío4CFM x 1Medidor múltiplex1Cargandomanguerax3Adaptador R410A x21 elevador de tapaR134a.Acopladores rápidosR134a (alta y baja presión) x1Bolsax1Detector de fugasx1Aceite de bomba de vacío x1Manualx1	Bomba de vacío de 3,5 CFM x 1Medidor múltiplex1Cargando manguerax3Adaptador R410A x21 elevador de tapaR134a.Acopladores rápidosR134a (alta y baja presión) x1Elevador de tapaR1234yf x 1Bolsax1Adaptador acopladorR1234yf a R134a x2Bomba de vacío PilxManualx1

1. Preparación de la bomba: Insertar el tapón de la bomba y llenar aceite, asegurándose de no superar el nivel máximo.
2. Ubique los puertos de servicio de alta y baja presión del sistema CA. Estos puertos suelen estar situados cerca del compresor en las líneas.
3. Conecte las mangueras del juego de manómetros a los puertos o servicio de alta y baja presión del sistema de CA. El lado de alta y suele estar marcado en rojo y el lado de baja presión en azul. Elija adaptador adecuado para el sistema de refrigerante y el conector.
4. Cierre las válvulas del juego de manómetros y conecte las mang de la bomba de vacío al juego de manómetros. Encienda la bomba vacío y déjela funcionar durante unos minutos para asegurarse de qu funciona correctamente.
5. Abra las válvulas en el juego de manómetros y permita que la de vacío funcione hasta que la presión del sistema alcance aproximadamente 30 pulgadas Hg y se estabilice. Continúe bombeando durante al menos 30 minutos para asegurarse de eliminar todo el air restante.
6. Cierre las válvulas del manómetro y apague la bomba de vacío.

Permitir

Deje que el sistema descanse durante aproximadamente 30 minutos, como se recomienda, para confirmar que no hay fugas. Cualquier aur de la presión indicada en el manómetro implica la presencia de una 35. Una vez que esté convencido de que no hay fugas y haya alca el nivel de vacío deseado, puede cargar el refrigerante o cerrar la v para uso futuro.

El mantenimiento adecuado de la bomba de vacío es fundamental pa garantizar su óptimo rendimiento. Aquí hay algunas pautas de mantenimiento:

◆ Mantenga la bomba limpia y libre de materias extrañas.
◆ Mantenga el aceite lleno hasta el nivel de aceite y nunca deje qu bomba funcione sin aceite.
◆ Mantenga el aceite limpio. Si el aceite se ensucia, se vuelve fang entra agua u otras sustancias volátiles, afectará el rendimiento de bomba y se deberá reemplazar el aceite. Para reemplazar el acei encienda la bomba y déjela funcionar durante unos 30 minutos pa diluir el aceite. Luego pare la bomba y drene el aceite del tapór drenaje de aceite. Abra la entrada de gas y haga funcionar la b durante 1 a 2 minutos mientras agrega una pequeña cantidad de aceite limpio a la entrada de gas. Esto es para reemplazar el ac residual del interior de la bomba. Después de asegurarse de que bomba esté limpia, vuelva a colocar el tapón de drenaje y llene

aceite limpio de la bomba desde la entrada de gas hasta el nivel aceite.

Para guardar la bomba cuando no esté en uso durante largos períodos de tiempo, cubra la tapa de aceite y la tapa de escape corresponde) y guárdelas en un lugar seco.
◆ La reparación de la bomba sólo debe realizarla un técnico de ser calificado.

Problema	Causa posible	Corrección
Bajo grado de vacío	1. Aceite insuficiente	1. Agregue aceite hasta la línea de nivel d aceite.
	2. Aceite sucio	2. Reemplace el aceite
	3. La entrada de aceite está bloqueada.	3. Limpiar la entrada o filtro de aceite.
	4. La manguera o la entrada de g están obstruidas.	4. Verifique las tuberías de conexión.
	5. La bomba no es adecuada para aplicación.	5. Consiga una bomba adecuada para la aplicación
Fugas de aceite	1. El sello de aceite está dañado2. La junta de la carcasa está floj desgastada.	1. Reemplace el sello de aceite2. Reemplace la junta de la carcasa.
Aerosol de aceite	1. Demasiado aceite	1. Ajuste el nivel de aceite al nivel recomendado.
	2. La presión de entrada de gas e demasiado alta o se ha bombeado demasiado gas	2. Utilice una bomba más grande o reduzca presión de entrada de gas.
Dificultad inicial	1. La temperatura del aceite es demasiado baja.	1. Intente arrancar la bomba varias veces a calentar el aceite.
	2. Mal funcionamiento eléctrico	2. Verifique y repare cualquier problema eléctrico.
	3. Hay materias extrañas en la bot	3. Verifique y elimine cualquier materia extra del sistema de bomba.
No lograr un buen vaci	Fuga en vacuómetro o conexiones.	Confirme la fuga monitoreando el vacuómetro mientras aplica aceite de bomba de vacío e todas las conexiones o puntos sospechosos fuga. El vacío mejorará brevemente mientras aceite sella la fuga.

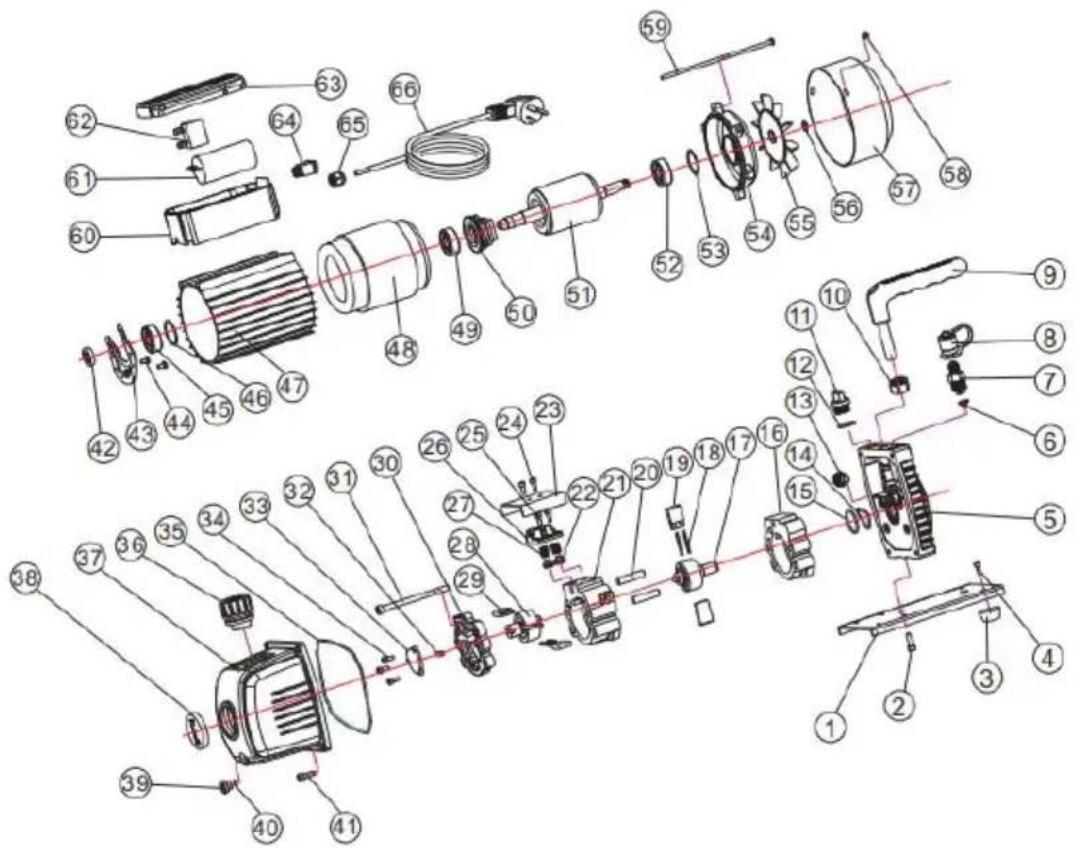

EXPLODED DIAGRAM OF THE PUMP
