GEBRUIKSAANWIJZING KQ-1.5K Vevor

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

INTRODUCTION

Welkom bij de gebruikershandleiding voor uw vacuümpomp en meterse ontworpen om u te helpen bij het onderhoud van uw AC-systeem. De gereedschapset bevat een vacuümpomp, vacuümmeter, slangen en adapters en is essentieel voor het opzuigen en bijvullen van het koel in uw AC-systeem.

Deze gebruikershandleiding is ontwikkeld om u uitgebreid advies te ge over het gebruik van de toolkit. We leggen de belangrijkste kenmerke componenten van de kit uit en geven belangrijke veiligheidsrichtlijnen of te helpen potentiële risico's of schade tijdens onderhoud te voorkomen

Houd er rekening mee dat dit een basisgebruikershandleiding is voor AC-onderhoudsscenario's. Wij raden u aan om vertrouwd te raken met werking van AC-onderhoud en over voldoende kennis te beschikken om schade of letsel te voorkomen.

Door de instructies en richtlijnen in deze gebruikershandleiding te volgen, kunt u een veilig en effectief gebruik van uw vacuümpompset garanderen en uw AC-systeem onderhouden of repareren om optimale prestaties te garanderen.

SAFETY PRECAUTIONS

Houd er rekening mee dat hoewel deze gebruikershandleiding belangrijl waarschuwingen, voorzorgsmaatregelen en instructies biedt voor het gebruik van de vacuümpomp en de meterset, deze niet op elke mog situatie of omstandigheid kan anticiperen die zich tijdens het gebruik k voordoen. Het is belangrijk dat de gebruiker gezond verstand, gezond verstand en voorzichtigheid gebruikt bij het hanteren van het product. factoren kunnen niet in het product worden ingebouwd, maar moeten de operator worden aangeleverd.

Veiligheidsrichtlijnen voor het omgaan met uw vacuümpomp

• Om een veilig en juist gebruik van deze set te garanderen, is het belangrijk op te merken dat deze alleen is ontworpen voor het opzuigen van lucht of kleine hoeveelheden resterend koelmiddel. H mag niet worden gebruikt om koelmiddel rechtstreeks uit een AC-systeem te verwijderen.
  Als koudemiddelterugwinning nodig is, wordt een terugwinningsmachine sterk aanbevolen. Het gebruik van een vacuümpomp en een vuilwatertank om koelmiddel terug te winnen zonder een terugwinningsmachine mag alleen worden bediend door een getrainde en gecertificeerde AC-technicus.
  ◆ Gevaar voor elektrische schokken: Raak de vacuümpomp niet aan met natte handen of terwijl u op een nat oppervlak staat. Gebruik vacuümpomp altijd in een droge omgeving en sluit deze aan op goed geaard stopcontact.
  Brandgevaar: Gebruik de vacuümpomp niet in de buurt van ontvlambare of brandbare materialen. Houd de pomp uit de buurt hittebronnen of vonken, zoals vlammen, sigaretten of elektrische apparaten.

◆ Explosiegevaar: Gebruik de vacuümpomp niet met gassen die ontvlambaar, explosief of giftig zijn. Controleer altijd het veiligheidsinformatieblad (SDS) van het gas voordat u het met de vacuümpomp gebruikt. Bovendien mag u het gespecificeerde drukbereik voor de pomp niet overschrijden.
◆ Corrosiegevaar: Gebruik de vacuümpomp niet met gassen die metalen kunnen aantasten of chemische ladingen kunnen veroorzaken. Controleer de compatibiliteit van het gas met de materialen van de pomp en de accessoires. Gebruik altijd beschermende handschoenen en een veiligheidsbril bij het hanteren van corrosieve materialen.
◆ Laat de pomp nooit draaien zonder olie, omdat dit de pomp kan beschadigen en potentiële gevaren kan opleveren.
◆ De temperatuur van het verpompte gas mag niet hoger zijn dan 80 en de omgevingstemperatuur moet rond de 5°C tot 60°C liggen. [helpt schade aan de pomp te voorkomen en een veilige werking te garanderen.
◆ Wanneer u de pomp loskoppelt, trek dan altijd aan de stekker. Koppel het apparaat niet los door aan de draad te trekken, omdat dit schade aan het snoer kan veroorzaken en potentiële gevaren kan oplevere
Gebruik geen beschadigde stekker of stopcontact, aangezien dit een elektrische schok of brand kan veroorzaken.

Veiligheidsrichtlijnen voor het hanteren van de meterset

Draag geschikte persoonlijke beschermingsmiddelen (PBM), zoals een veiligheidsbril en handschoenen, wanneer u de meterset gebruik. Dit is vooral belangrijk bij het omgaan met koelmiddel, dat huid- en oogirritatie kan veroorzaken en bij inademing schadelijk kan zijn.
Zorg ervoor dat de meterset vóór gebruik correct is aangesloten en vastgezet. Losse aansluitingen kunnen tot lekkages leiden, waardoor het koelmiddel in het milieu terecht kan komen en een gevaarlijke situatie kan ontstaan.
Gebruik de meterset altijd in een goed geventileerde ruimte. Dit is belangrijk om de opbouw van koelmiddeldampen te voorkomen, die

zuurstof kunnen verdringen en verstikkingsgevaar kunnen veroorzaken. Als u zich duizelig of licht in het hoofd voelt terwijl meterset gebruikt, ga dan onmiddellijk naar een goed geventileerde ruimte.

• Overschrijd de maximale druk van de manometerset en slangen nie. Deze informatie moet duidelijk op de meter zelf of in de gebruikershandleiding worden vermeld. Als u de maximale drukwaarde overschrijdt, kan de meter defect raken of zelfs scheur wat tot potentiële gevaren kan leiden.
  ◆ Serviceslangen zijn niet bestand tegen hoge temperaturen of zware mechanische belasting. Houd de serviceslangen uit de buurt van bewegende of hete motoronderdelen. Serviceslangen kunnen scheuren of barsten, waardoor letsel kan ontstaan.
• Gebruik de meterset nooit voor andere doeleinden dan aangegeven de handleiding. Het gebruik van de meterset voor andere toepassingen kan leiden tot schade aan de apparatuur, mogelijk le of andere gevaren.

GETTING STARTED

Introductie van de serie vacuümpompen en manometersets

De productserie omvat 4 SKU's, waarbij elke vacuümpomp en manometerset is ontworpen voor verschillende gebruikersscenario's en beoogde doeleinden, gebaseerd op de explosieveilige prestaties van de pomp en accessoires.

SKU1: 3.5 CFM Kit voor AC is ontworpen voor het onderhoud van de meeste AC- of koelsystemen in huis/voertuigen die A1-koelmiddel gebruiken. Het mag echter niet worden gebruikt voor het onderhouden AC-systemen met R32, R1234yf of andere A2L- of hogere koelmiddele

SKU2: 4 CFM Kit voor nieuwe AC is ontworpen voor het onderhoud van meeste AC- of koelmiddelsystemen, en vanwege het vonkloze ontwerp kan het ook worden gebruikt voor het onderhouden van AC-systemen

R32, R1234yf (snelkoppelingsadapter niet inbegrepen) of andere A2L-niveau koelmiddelen, evenals alle A1-niveau koelmiddelsystemen.

SKU3: 4 CFM Kit voor AC met lekdetector is ontworpen voor het onderhoud van de meeste AC- of koelmiddelsystemen die A1-koelmiddel gebruiken en bevat een lekdetector om de operator te helpen het lek van het systeem te vinden.

SKU4: 3.5 CFM Kit voor AC van nieuwe voertuigen is ontworpen voc onderhoud van de meeste AC- of koelsystemen in huis/voertuigen die A1-koelmiddel gebruiken, evenals systemen die A2L-koelmiddel gebruiken vanwege het vonkloze ontwerp. Het wordt geleverd met

R134a-snelkoppelingen en R1234yf-adapters, zodat het toepasbaar is voor zowel oude als nieuw geproduceerde voertuigen.

en specificaties van de vacuümpomp

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Inhoud van de verpakking van de vacuümpomp-spruitstukmeterset

Model		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Spanning		120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz
Vrijeluchtverplaatsing	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Ultiemvacuüm	vader	8	8	8	8	8	8	8	8
Motor	PK	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Inlaatfitting		1/4"SAEmannelijk;1/2"ACME-mannelijk;	1/4"SAEmannelijk;	1/4"SAEmannelijk;1/2"ACME-mannelijk;	1/4"SAEmannelijk;	1/4"SAEmannelijk;1/2"ACME-mannelijk;	1/4"SAEmannelijk;1/2"ACME-mannelijk;	1/4"SAEmannelijk;1/2"ACME-mannelijk;	1/4"SAEmannelijk;1/2"ACME-mannelijk;
Olie capaciteit	ml	250	250	200	200	250	250	200	200
Dimensies	mm	290*120*220	290*120*220	305*110*220	305*110*220	290*120*220	290*120*220	305*110*220	305*110*220
Netto gewicht	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Toepasselijk koelmiddel		R134a, R22, R410A en andere A1-koelmiddelen				R32, R1234yf, R134a, R22, R410A en andere A1-koelmiddelen

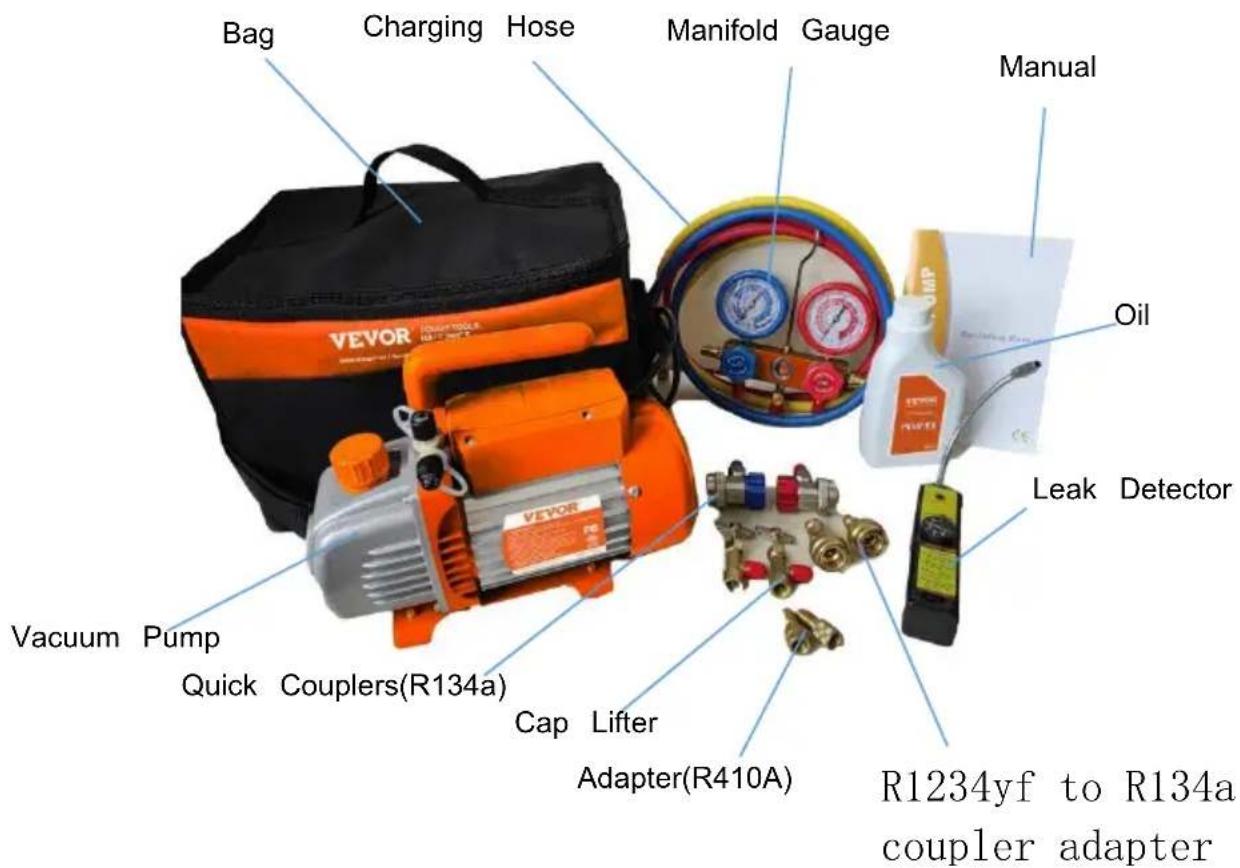

Lijst met pakketinhoud

Naam instellen	3,5 CFM-set voor AC	4 CFM-set voor nieuwe AC	4 CFM-set voor AC	3,5 CFM-set voor nieuwe auto-AC
InpakkenLijst	3.5CFMVacuümpompx1Spruitstuk Gaugex1Slang opladenx3R410A-adapter x2R134a Kaplifterx1Zakx1R134asnelkoppelingen(hoge en lage druk)x1Vacuümpompoliex1Handleidingx1	4CFMVacuümpompx1Spruitstuk Gaugex1Slang opladenx3R410A-adapterx2R134a Kaplifterx1Zakx1R134asnelkoppelingen(hoge en lage druk)x1Vacuümpompoliex1Handleidingx1	4CFMVacuümpompx1Spruitstuk Gaugex1Slang opladenx3R410A-adapter x2R134a Kaplifterx1R134asnelkoppelingen(hoge en lage druk)x1Zakx1Lekdetectorx1Vacuümpompoliex1Handleidingx1	3.5CFM Vacuümpompx1Spruitstuk Gaugex1Slang opladenx3R410A-adapter x2R134a Kaplifterx1R134a snelkoppelingen(hoge en lage druk) x1R1234yf Kaplifterx1Zakx1R1234yf naarR134a-koppelingsadapterx2Vacuümpomp Pilx1Handleidingx1

1. Voorbereiding van de pomp: Steek de plug van de pomp erin er deze met olie, maar zorg ervoor dat dit niet het geval is om het maniveau te overschrijden.
2. Zoek de hoge- en lagedrukservicepoorten van het AC-systeem. De poorten bevinden zich meestal in de buurt van de compressor op de leidingen.
3. Sluit de slangen van de meterset aan op de hoge- en lagedrukservicepoorten van het AC-systeem. De hogedrukzijde is doorgaans rood gemarkeerd en de lagedrukzijde blauw. Kies de juiste adapter voor het koelsysteem en de fitting.
4. Sluit de kranen op de manometerset en sluit de slangen van de vacuümpomp aan op de manometerset. Schakel de vacuümpomp in er laat deze een paar minuten draaien om er zeker van te zijn dat deze correct functioneert.
5. Open de kleppen op de manometerset en laat de vacuümpomp werken totdat de systeemdruk ongeveer 30 inchHg bereikt en stabilise Blijf minimaal 30 minuten pompen om er zeker van te zijn dat alle resterende lucht is verwijderd.
6. Sluit de kranen op de meter en schakel de vacuümpomp uit. To Laat het systeem ongeveer 30 minuten rusten, zoals aanbevolen, om bevestigen dat er geen lekkages zijn. Elke stijging van de druk die of manometer wordt weergegeven, duidt op de aanwezigheid van een lek
7. Zodra u ervan overtuigd bent dat er geen lekkages zijn en het gewenste vacuümniveau heeft bereikt, kunt u koelmiddel bijvullen of de klep sluiten voor toekomstig gebruik.

Goed onderhoud van de vacuümpomp is essentieel om optimale presta te garanderen. Hier zijn enkele onderhoudsrichtlijnen:

◆ Houd de pomp schoon en vrij van vreemde voorwerpen.
◆ Houd de olie gevuld tot het oliepeil en laat de pomp nooit zonder draaien.
Houd de olie schoon. Als de olie vuil of modderig wordt of als e of andere vluchtige stoffen binnendringen, heeft dit invloed op de prestaties van de pomp en moet de olie worden vervangen. Om olie te verversen, start u de pomp en laat u deze ongeveer 30 draaien om de olie dun te maken. Stop vervolgens de pomp en olie af via de olieaftapplug. Open de gasinlaat en laat de pomp minuten draaien terwijl u een kleine hoeveelheid schone olie aan gasinlaat toevoegt. Dit is om de resterende olie uit de binnenkant de pomp te vervangen. Nadat u zich ervan heeft verzekerd dat d pomp schoon is, plaatst u de aftapplug terug en vult u de schon pompolie vanaf de gasinlaat tot aan het oliepeil.

Als u de pomp wilt opbergen wanneer deze gedurende langere tijd wordt gebruikt, bedek dan de oliedop en de uitlaatdop (indien van toepassing) en bewaar deze op een droge plaats.

◆ Reparatie van de pomp mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.

Probleem	Mogelijke oorzaak	Correctie
Lage mate van vacuum	1. Onvoldoende olie	1. Vul olie bij tot aan de oliepeillijn
	2. Vuile olie	2. Vervang de olie
	3. De olie-inlaat is geblokkeerd	3. Reinig de olie-inlaat of het filter
	4. Slang of gasinlaat is verstopt	4. Controleer de aansluitleidingen
	5. Pomp is niet geschikt voor de toepassing	5. Koop een geschikte pomp voor de toepa
Olielekken	1. Oliekeerring is beschadigd	1. Vervang de oliekeerring
	2. De behuizingspakking zit los of versleten	2. Vervang de behuizingspakking
Olie spray	1. Te veel olie	1. Stel het oliepeil af op het aanbevolen pa
	2. De gasinlaatdruk is te hoog of te veel gas gepompt	2. Gebruik een grotere pomp of verlaag de gasinlaatdruk
Startproblemen	1. De olietemperatuur is te laag	1. Probeer de pomp meerdere keren te sta om de olie op te warmen
	2. Elektrische storing	2. Controleer en repareer eventuele elektrisch problemen
	3. Er zit vreemd materiaal in de p	3. Controleer en verwijder eventuele vreemde voorwerpen uit het pompsysteem
Er niet in slagen een go vacuum te trekken	Lekkage in vacuummeter of aansluitingen	Bevestig lekkage door de vacuummeter te controleren terwijl u vacuumpompolie aanbren op alle aansluitingen of vermoedelijke lekpum Het vacuum zal kortstondig verbeteren terwij olie het lek dicht.

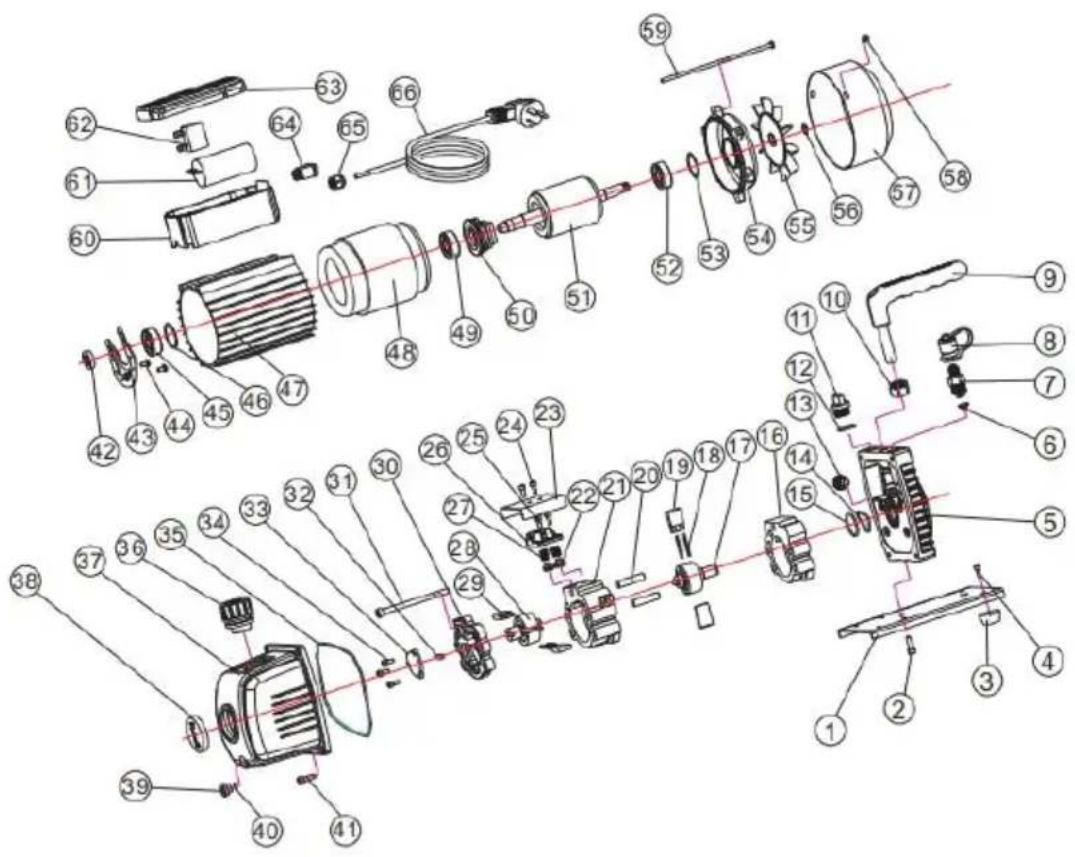

EXPLODED DIAGRAM OF THE PUMP
