GEBRUIKSAANWIJZING B09HZZXJ9X Vevor

Reparatieonderdelenbladen voor hydraulische handpompen zijn verkrijgbaar bij uw dichtstbijzijnde geautoriseerd servicecentrum of verkoopkantoor.

Dit is het origineel instructie. Lees alles alstublieft handmatig instructies

voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van product moet onderworpen zijn aan de

product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zu

opnieuw informeren als er technologie of software is updates of product.

Voor de operatie, Alsjeblieft lezen de operatie handmatig voorzichtig naar weten de apparatuur En de juist methode van gebruik. Alsjeblief houden Het voor toekomst referentie.

SAFETY PRECAUTIONS

OPMERKING

ALSJEBLIEFT LEES EN VOLG DIT INSTRUCTIE VOORDAT U GEBRUIK

DE LUCHT HYDRAULISCH POMP.

Controleer alle componenten zorgvuldig op transportschade als u het product wilt verzenden. er schade wordt gevonden. Alsjeblieft Waarschu onmiddellijk de vervoerder.De vervoerder is verantwoordelijk voor eventuele schade die tijdens de verzending ontstaat.

1. VEILIGHEID

Om te voorkomen persoonlijk letsel of materiële schade, volg dan de onderstaande instructies alle veiligheidsmaatregelen kunnen niet worden verantwoordelijk voor letsel of schade resulterend van onveilige en onjuist productgebruik of systeemwerking, of gebrek aan onderhoud.

GEVAAR wordt gebruikt wanneer uw actie of gebrek aan actie kunnen oorzaak serieus letsel of zelfs dood.

WAARSCHUWING geeft een mogelijk gevaar aan dat de juiste maatregelen vereist om het te voorkomen persoonlijk blessure.

BELANGRIJK geeft de juiste actie aan Voorkom schade of apparatuurstoringen

GEVAAR

- De hydraulisch apparatuur exploitant moeten zijn A gekwalificeerd exploitant bekend met de juiste opleiding en werkervaring in hydraulische apparatuur. A gebrek aan kennis op een van deze gebieden kan leiding naar appar schade of

persoonlijk blessure.

• Om persoonlijk letsel te voorkomen, mag u geen hydraulische onderdelen aanpassen of lassen. apparatuur zonder goedkeuring.
• Alstublieft nooit tillen meer dan de beoordeeld capaciteit van de cili Overbelasting veroorzaakt apparatuurstoringen en ernstige persoonlijke schade. blessure.
• De cilinder is A last - heffen apparaat , niet A belasting - vastho! apparaat . Na de

laden is verhoogd of verlaagd, het moeten altijd zijn gehouden mecha Werk nooit onder een ondersteunde last. door A hydraulisch eenheid.

• Houd handen En voeten weg van de cilinder En werkplek tijdens operatie om te voorkomen persoonlijk letsel.
• Do niet neerzetten onevenwichtig of uit het midden ladingen op cilinders. De Een verkeerde belasting kan leiden tot apparatuurstoring En serieus persoonlijk blessure.

WAARSCHUWING

• Draag veiligheid brillen, helmen en ander nodig persoonlijk beschermend apparatuur bij het bedienen hydraulische apparatuur.
• Cilinder gebruikt naar tillen de laden moeten hebben A stevig voets voor juist ondersteuning. Alstublieft selecteren staal of houtblokken Da Zijn geschikt van ondersteunend de laden.
• Install Drukmeters in het systeem om de operationeel druk. De meter moet dezelfde druk beoordeling als de pomp En cilinc De verkeerde meters kunnen resulteren in persoonlijk blessure.
• De werkdruk van het systeem moet lager zijn dan de laagste nomin druk. druk in het systeem.

- ( Voorzichtig inspecteren de cilinder En koppelingen voor gebruik makend van de cilinder. Sluit de cilinder nooit aan met beschadigde koppelingen of beschadigde poortdraden. De beschadigde koppeling of beschadigde poortdraden kunnen apparatuurstoringen en mogelijke persoonlijk letsel.

- Install de koppeling in A schoon milieu ; voorkomen vuil of ander brokstukken

van het binnendringen van vuil in de cilinderbehuizing of buis. Vuil of ander afval zal schade de cilinder en resulteren in apparatuurstoringen mogelijk persoonlijk blessure.

Voordat u de slang of koppeling verwijdert of vastdraait, uitgave hydraulisch druk in de systeem.

- Nooit hendel onder druk slangen ; ontsnappen olie onder hoog drukan

de huid binnendringen en ernstig letsel veroorzaken. Zoek medische hi onmiddellijk als gewond.

- Alstublieft gebruik of ander goedgekeurd hydraulisch olie

- Voor hydraulisch technisch hulp of reparatie service. Alstublieft con de

geautoriseerd servicecentrum in uw regio. Heeft geen verplichtingen one elk

garantie met respect voor producten die hebben is gerepareerd door onbevoegd personeel, gewijzigd of beschadigd door verkeerd gebruik, misbruik, ongelukken, nalatigheid, of verkeerd gebruik.

BELANGRIJK

- Houd de lucht hydraulisch pomp schoon alle de tijd .

• Wanneer de Luchthydraulische pomp is niet in gebruik, laat de klep verwijder de slang, en gebruik een rubberen dop naar herstellen de h
• Do niet druppel objecten op de slang.
• Til en draag geen hydraulische apparatuur door de slangen of koppelingen; gebruik

het handvat of andere middelen.

- Gebruik hydraulisch apparatuur bij normaal operationeel temperaturen Doen niet gebruik

apparatuur bij temperaturen van 65 °C (150 °F) of hoger. Oververhitting zal

verzacht afdichtingen en verzwakt slangmaterialen, resulterend in olie lekken of ander defecten aan apparatuur.

DESCRIPTIONN

Lucht Hydraulisch Pomp benodigdheden hydraulisch vloeistof druk naar gekozen hulpmiddelen. Het bestaat uit een in-line lucht- en A hydraulisch cilinder.

SPECIFICATIES

Model		E5102-SS1	E5102-SS2	E5102-SS3	E5102-SS4
Pressure Rating (psi)		10000
Useable Oi Capacity (cu.in)		98
Available Capacity		1.6L	3.2L	1.6L	1.6L
Air/Hydraulic Ratio		100:1
Flow (@100Psi)		0.8L/min
Flow (@10,000Psi)		0.16L/min
Input Air pressure (psi)		110-145
Input Port Threads (NPT)		1/4"-18
Output Port Threads (NPT)		3/8"-18
Operation Manner		Foot Pedal
Oil Delivery (cu.in/min)	No Load	49.5
	Load	7.6
Oiltank Material		Aluminum	Plastic	Aluminum	Aluminum

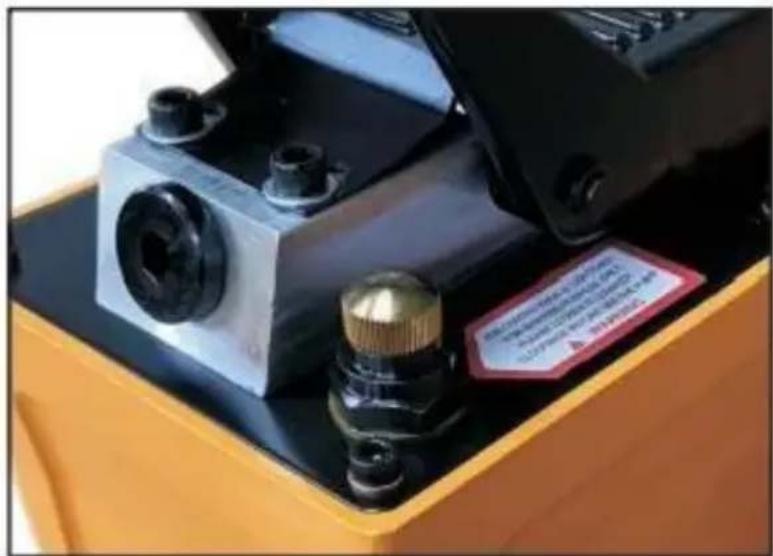

Standaard accessoires

Om olie te voorkomen lekken tijdens de verzending, een metaal knop geïnstalleerd En

aangedraaid om de beste afdichting te garanderen. Los en het balie klok verstandig voor gebruik.

Let op: Altijd schroefdraad vastzetten poortverbindingen met een niet-verhardende pijpdraadverbinding. Draai stevig vast om onbedoelde verwijdering te voorkomen van

componenten terwijl in gebruik. Zorg ervoor dat u geen verbindingen introduceert naar binnen poortopeningen . Maak uzelf vertrouwd met d specificaties en illustraties in deze Gebruiksaanwijzing. Ken uw pomp , de beperkingen ervan, en Hoe Het werkt voordat u probeert gebruik

Raadpleeg de specificatietabel hierboven voor details over de oliepoort draad maat, bruikbare oliecapaciteit, en meer.

OPERATION

De werking van de eenheid is als volgt:

1. Sluit de slang van de Lucht hydraulisch pomp naar de hydraulisch koppeling op het geselecteerde gereedschap.
2. Sluit de luchttoevoerleiding aan op de Lucht Hydraulisch pomp. De levering is 5-10 CFM bij 100 PSI om de juiste bedrijfseigenschappen verkrijgen. Bovendien moet de luchtvaartmaatschappij uitgerust zijn met een lucht lijn filter.

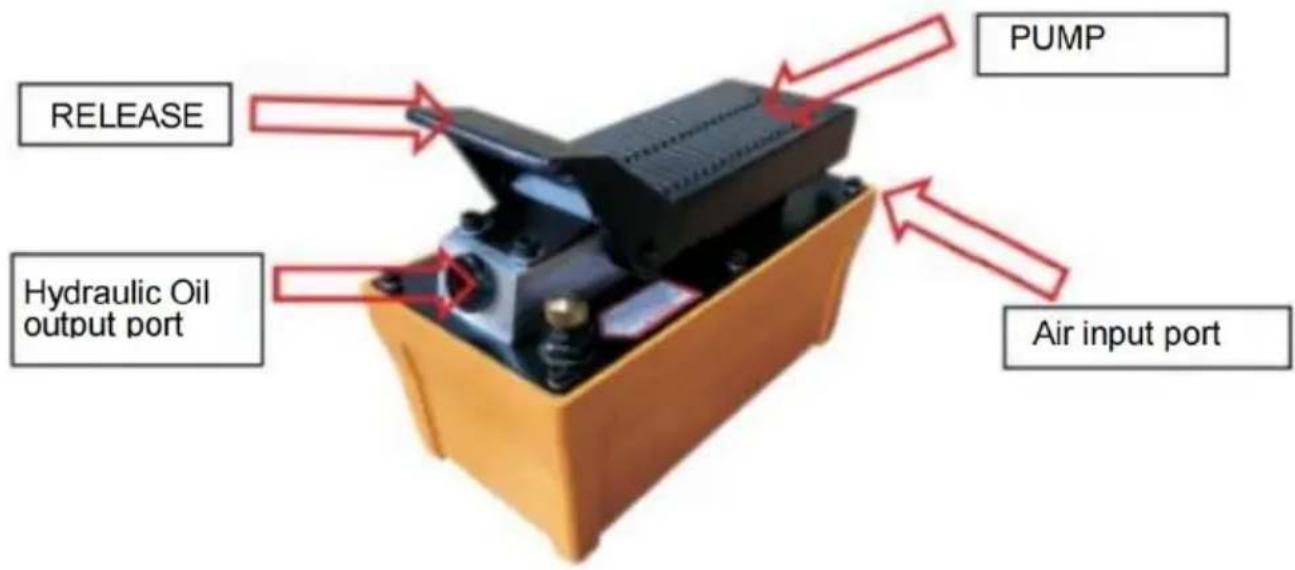

Voet Pompen met pedaalbediening:

A. Als u op het "pomp"-uiteinde van het pedaal drukt, pomp hydraulisch olie in de systeem.
b. Stop met het indrukken van het "Pomp"- of "Release"-uiteinde. stop En uitstel de druk.
C. Als u op het "Release"-uiteinde van het pedaal drukt, laat de dru in de systeem.

PUMP RELEASE Hydraulic Oil output port Air input port

MAINTENANCE

1. Controleer de verbindingen

Alsjeblieft Controleer slangen en aansluitingen en draai de aansluitinger indien nodig vast. Gebruik een niet-uithardende pijpdraadverbinding wanneer onderhoud verbindingen.

2. Toevoegen Hydraulisch Vloeistof

• Ontluchtde hydraulische slang en koppel deze los van de sollicitatie.
• Met de pomp in het is rechtopstaand, horizontaal positie , verwijder olievuller plug gelegen op de bovenplaat van de reservoir.
• Gebruik een kleine trechter om te vullen reservoir tot binnen 3/4"(19) van de opening. - Afvegen eventueel gemorste vloeistof opzuigen en olievulopening opnieuw installeren stekker .

Opmerking: Gebruik alleen of andere goedgekeurde hydraulische olie. Gebruik nooit de rem vloeibaar,

transmissievloeistof, turbineolie, motorolie, alcohol , glycerine, enz.

Gebruik van andere dan zal een goede kwaliteit hydraulische olie de garantie ongeldig maken en de pomp beschadigen,

slang en toepassing.

• Voor het beste resultaat, verander de vloeibaar eenmaal A jaar.
• Herhaal stap 2 hierboven en giet vervolgens de gebruikt vloeistof na binnen A afsluitbaar

houder.·Gooi de vloeistof- id weg in overeenstemming met lokaal voorschriften.

- Vul bij met hydraulische olie van goede kwaliteit zoals aanbevolen by Opnieuw installeren de geventileerde olievuller plug.

4. Smering

Gebruik een licht machine olie naar smeren scharnier punten, scharnie enz.

5. Opslag

• Druk verlagen en loskoppelen hydraulische slangen van de applicatie.
• Maak de pomp schoon en slang, En koppelingen.
• Bewaar in een schone, droge omgeving ; vermijd temperatuur uiterste

TROUBLE SHOOTING

BELANGRIJK :

Hand pompen moeten alleen gerepareerd worden door gekwalificeerde Geautoriseerde servicecentra. Hand repareren zonder speciaal gereedschap en kennis kunnen resultaat bij een blessure. Altijd druk aflaten en loskoppelen voordat u reparaties

Symptoom	Mogelijke oorzaken	Corrigerende maatregelen
Aanvraag zal niet verlengen, verplaatsen of reageren op vloeistof onder druk	OverbelastingsconditieUitgave klep niet gesloten	Overbelasting verhelpen voorwaardeZorg ervoor dat het ontluchtingsventiel gesloten is
De applicatie reageert op vloeistof onder druk, maar he systeem reageert niet behouden druk	·Overbelasting voorwaarde ·Ontluchtingsventiel niet gesloten ·Hydraulische eenheid Storing	·Overbelasting verhelpen voorwaarde ·Zorg ervoor dat het ontluchtingsventiel gesloten is
Applicatie zal geen vloeistof terugsturen naar de pomp (dwz de cilinder zal niet intrekken)	·Storingen koppeling, beschadigd sollicitatie ·Reservoir overvol	·Secureload door andere middelen. Open het ontluchtingsventiel, Haal de druk van de pomp en de slang, verwijder de koppeling en/of de toepassing en vernieuwen vervangen ·Secureload door andere middelen. Open het ontluchtingsventiel, pomp en slang drukloos maken, koppeling en/of toepassing verwijderen, laat de vloeistof vervolgens weglopen naar een juiste niveau
Aanvraag zal niet volledig worden verlengd (cilinder of spreider)	·Vloeistofniveau laag	·Volg het symptoom 3 procedure voor het vastzetten van de lading, ontluchten van de pomp, verwijderen van de toepassing, en vervolgens zorgen voor het juiste vloeistofniveau
Slechte prestaties	·Lucht opgesloten in d systeem	Zorg voor het juiste vloeistofniveau. Zorg ervoor dat de geventileerde olievulplug de druk doorlaa ontsnappende lucht uit het reservoir (zie VOOR GEBRUIK)
