Märke	Vevor
Modell	B09HZZXJ9X (NAP002)
Produkttyp	Pneumatisk hydraulisk fotpump
Nominellt tryck	10 000 psi (690 bar)
Användbar oljekapacitet	98 kubiktum (1,6 L)
Inloppslufttryck	110-145 psi (7,6-10 bar)
Tomgångsflöde (vid 100 psi)	0,8 L/min
Flöde under belastning (vid 10 000 psi)	0,16 L/min
Driftsläge	Pedal (pumpa / släpp)
Styrtyp	Tvålägespedal
Strömförsörjning	Tryckluft (5-10 CFM)
Tankmaterial	Aluminium (modeller E5102-SS1, SS3, SS4) / Plast (E5102-SS2)
Drifttemperatur	Max 65 °C (150 °F)
Inloppsanslutning (luft)	1/4" NPT
Utloppsanslutning (olja)	3/8" NPT
Underhåll	Kontrollera anslutningar, byt olja en gång per år, smörj vridpunkter
Säkerhet	Överskrid inte nominell kapacitet, använd personlig skyddsutrustning, tryckavlasta före underhåll
Reservdelar	Finns hos återförsäljare eller auktoriserad servicepartner
Reparationsmöjlighet	Reparation endast av kvalificerad personal eller auktoriserad verkstad

Vanliga frågor - B09HZZXJ9X Vevor

Hur använder man Vevor hydraulisk fotpump?

Anslut hydraulslangen till verktyget, anslut tryckluft (5-10 CFM vid 100 PSI). Tryck på pedalens Pumpa-ände för att öka trycket, och på Släpp för att släppa.

Vilken hydraulolja ska jag använda?

Använd endast godkänd högkvalitativ hydraulolja. Använd aldrig bromsvätska, transmissionsvätska, motorolja, alkohol eller glycerin, eftersom detta skulle ogiltigförklara garantin.

Hur fyller jag på hydraulolja?

Tryckavlasta systemet, ta bort påfyllningslocket på toppen av tanken, fyll upp till 3/4 tum (19 mm) från kanten, sätt sedan tillbaka locket.

Hur ofta ska jag byta hydraulolja?

Det rekommenderas att byta oljan en gång per år för optimal prestanda.

Vilka säkerhetsåtgärder ska jag vidta?

Använd skyddsglasögon och skyddsutrustning. Överskrid aldrig nominell kapacitet. Arbeta inte under en last som endast hålls av domkraften. Tryckavlasta före alla ingrepp.

Vad gör jag om pumpen inte bygger tryck?

Kontrollera att avlastningsventilen är stängd. Se till att du inte är överbelastad (överskrid inte nominellt tryck). Inspektera anslutningar och slangar.

Hur underhåller jag pumpen?

Inspektera och dra åt anslutningar regelbundet, smörj vridpunkter med lätt olja, rengör pumpen och förvara den på en ren och torr plats.

Vad gör jag om verktyget inte dras tillbaka?

Kontrollera oljenivån: den kan vara för hög. Öppna avlastningsventilen, tryckavlasta, koppla bort verktyget, töm sedan överskottsolja till lämplig nivå.

Kan jag använda pumpen med andra hydrauldomkrafter?

Ja, förutsatt att domkraftens nominella tryck är lika med eller högre än pumpens (10 000 psi). Använd lämpliga kopplingar.

Var hittar jag reservdelar?

Reservdelar finns hos din lokala återförsäljare eller en auktoriserad Vevor-servicepartner.

BRUKSANVISNING B09HZZXJ9X Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LUFTDRIVEN HYDRAULISK FOTPUMP BRUKSANVISNING

MODELL: NAP002

Reparationsdelsblad för hydrauliska handpumpar finns hos din närmaste auktoriserade servicecenter eller försäljningskontor.

Detta är originalinstruktionen. Vänligen läs hela bruksanvisningen noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vi ber om ursäkt om vi inte informerar om teknik- eller programuppdateringar av produkten.

Före drift, läs bruksanvisningen noggrant för att känna till utrustningen och rätt användningsmetod. Förvara den för framtida referens.

SÄKERHETSFÖRESKRIFTER

OBS

LÄS OCH FÖLJ DESSA INSTRUKTIONER INNAN DU ANVÄNDER

DEN LUFTDRIVNA HYDRAULISKA PUMPEN.

Inspektera noggrant alla komponenter för fraktskador. Om transportskador hittas, kontakta transportören omedelbart. Transportören är ansvarig för eventuella skador till följd av transporten.

1. SÄKERHET

För att undvika personskada eller egendomsskada, följ alla säkerhetsåtgärder. Vi kan inte hållas ansvariga för skada eller skador som orsakats av osäker eller felaktig produktanvändning, systemdrift eller bristande underhåll.

FARA används när din handling eller brist på handling kan orsaka allvarlig skada eller till och med dödsfall.

VARNING indikerar en potentiell fara som kräver korrekt åtgärd för att undvika personskada.

VIKTIG indikerar korrekt åtgärd för att förhindra skador eller utrustningsfel.

FARA

Operatören av hydraulisk utrustning måste vara kvalificerad och bekant med utrustningen.

Korrekt utbildning och arbetslivserfarenhet inom hydraulisk utrustning krävs.

Brist på kunskap inom något av dessa områden kan leda till utrustnings- eller personskada.

Personlig skada.

• För att undvika personskador, modifiera eller svetsa inte hydraulisk utrustning utan godkännande.
• Lyft aldrig mer än cylinderns märkkapacitet. Överbelastning orsakar utrustningsfel och allvarliga personskador.
• Cylindern är en lastlyftande enhet, inte en lasthållande enhet. Efter att en last har höjts eller sänkts måste den alltid hållas mekaniskt. Arbeta aldrig under en last som stöds av en hydraulisk enhet.
• Håll händer och fötter borta från cylindern och arbetsplatsen under drift för att undvika personskador.
• Sätt inte obalanserade eller off-center laster på cylindrar. Felaktig belastning kan resultera i utrustningsfel och allvarlig personskada.

VARNING

• Använd skyddsglasögon, hjälm och annan nödvändig personlig skyddsutrustning vid drift av hydraulisk utrustning.
• Cylindern som används för att lyfta lasten måste ha en fast fot för rätt stöd. Välj stål- eller träblock som kan bära lasten.
• Installera tryckmätare i systemet för att övervaka arbetstrycket. Mätaren måste ha samma tryckklass som pumpen och cylindern. Fel mätare kan resultera i personskada.
• Systemdriftstrycket måste vara lägre än det lägsta nominella trycket i systemet.
• Inspektera noggrant cylindrar och kopplingar före användning. Anslut aldrig cylindern med skadade kopplingar eller skadade

portgängor. Skadade kopplingar eller portgängor kan orsaka utrustningsfel och eventuell personskada.

Installera kopplingar i ren miljö; förhindra att smuts eller andra föroreningar kommer in i cylinderkroppen eller röret. Smuts eller annat skräp kommer att skada cylindern och resultera i utrustningsfel och eventuell personskada.

Innan du tar bort eller drar åt slangen eller kopplingen, släpp hydraultrycket i systemet.

Hantera aldrig trycksatta slangar; läckande olja under högt tryck kan penetrera huden och orsaka allvarliga skador. Sök medicinsk hjälp omedelbart om du skadas.

Använd endast godkänd hydraulolja.

För hydraulisk teknisk hjälp eller reparation, kontakta ett auktoriserat servicecenter i ditt område. Vi har inga skyldigheter under någon garanti med avseende på produkter som har reparerats av obehörig personal, modifierats eller skadats genom missbruk, felaktig användning, olycka, försummelse eller felhantering.

VIKTIGT

• Håll den luftdrivna hydraulpumpen ren hela tiden.
• När den luftdrivna hydraulpumpen inte används, släpp ventilen, ta bort och använd en gummikåpa för att återställa porten.
• Släpp inte föremål på slangen.
• Lyft och bär inte hydraulisk utrustning genom slangar eller kopplingar; använd

handtaget eller andra medel.

Använd hydraulisk utrustning vid normala driftstemperaturer. Använd inte

utrustning i temperaturer på 65 °C (150 °F) eller högre. Överhettning kommer

mjukar upp tätningar och försvagar slangmaterial, vilket resulterar i oljeläckage eller andra utrustningsfel.

BESKRIVNING

Luft hydraulisk pump förnödenheter hydraulisk vätska tryck till valt verktyg. Den består av en in-line luft och en hydraulisk cylinder.

SPECIFIKATIONER

Model		E5102-SS1	E5102-SS2	E5102-SS3	E5102-SS4
Pressure Rating (psi)		10000
Useable Oi Capacity (cu.in)		98
Available Capacity		1.6L	3.2L	1.6L	1.6L
Air/Hydraulic Ratio		100:1
Flow (@100Psi)		0.8L/min
Flow (@10,000Psi)		0.16L/min
Input Air pressure (psi)		110-145
Input Port Threads (NPT)		1/4"-18
Output Port Threads (NPT)		3/8"-18
Operation Manner		Foot Pedal
Oil Delivery (cu.in/min)	No Load	49.5
	Load	7.6
Oiltank Material		Aluminum	Plastic	Aluminum	Aluminum

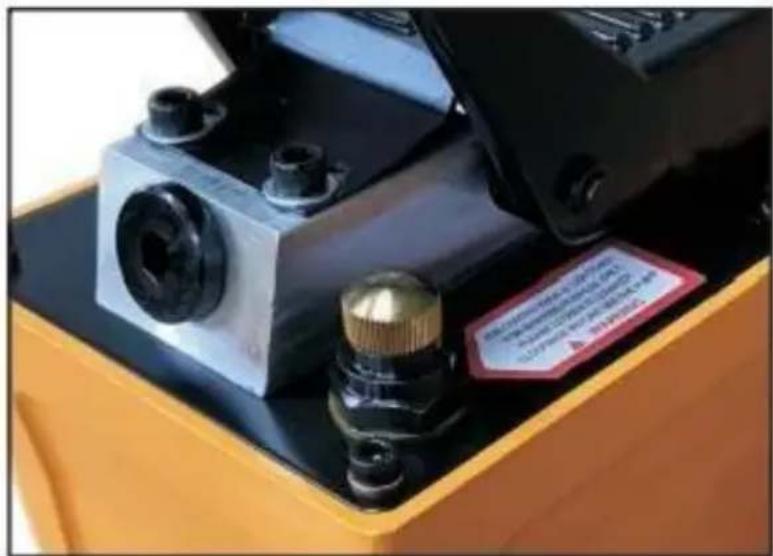

Standardtillbehör

För att förhindra oljeläckor under transport, är en metallknopp installerad och

åtdragen för att säkerställa bästa tätningsfunktion. Lossa den moturs före användning.

Obs: Säkra alltid gängade portanslutningar med en icke-härdande rörgänga blandning. Dra åt ordentligt för att förhindra oavsiktlig borttagning av

komponenter medan de är i användning. Se till att inte införa föreningar till hamnöppningar. Bekanta dig med specifikationerna och illustrationerna i denna bruksanvisning. Känn din pump, dess begränsningar och hur den fungerar innan du försöker använda den.

Se specifikationstabellen ovan för detaljer om oljeportens gängstorlek, användbar oljekapacitet, och mer.

DRIFT

Driften av enheten är enligt följande:

1. Anslut slangen till lufthydraulisk pump till hydraulisk koppling på det valda verktyget.
2. Anslut lufttillförselledningen till den luftdrivna hydraulpumpen. Lufttillförseln ska vara minst 10 CFM vid 100 PSI för att få korrekta driftsegenskaper. Dessutom bör luftledningen vara utrustad med ett luftfilter.

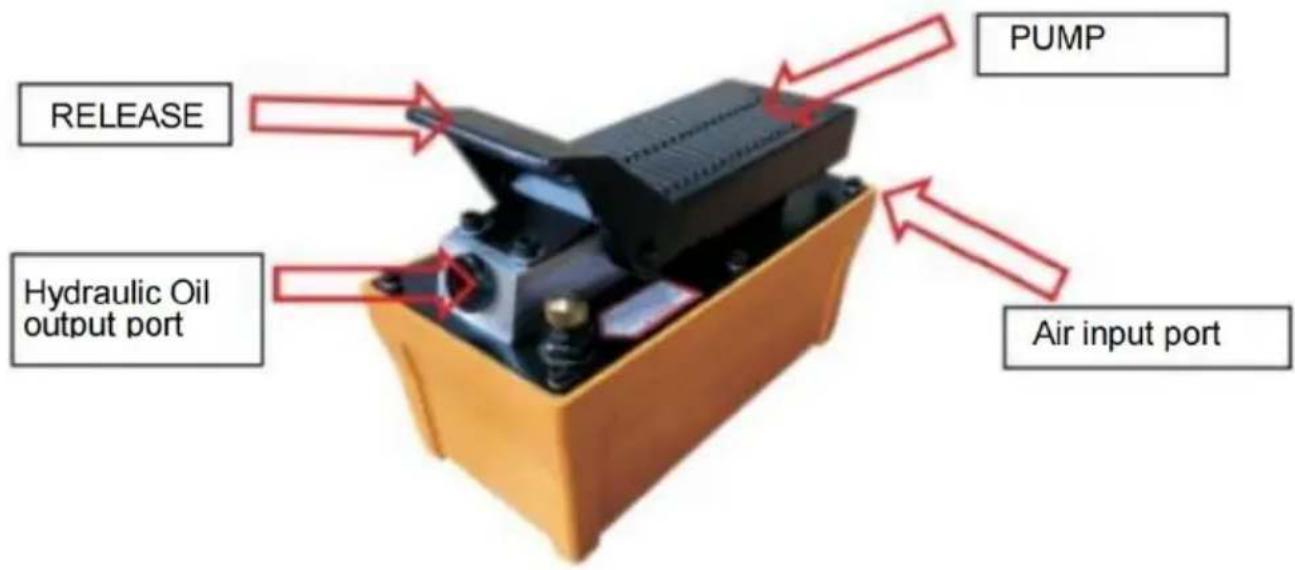

Fotpedalpumpar:

b. Sluta trycka på "Pump"- eller "Release"-ändan för att stoppa och hålla trycket.

c. Tryck ner "Release"-ändan på pedalen för att släppa trycket i systemet.

UNDERHÅLL

1. Inspektera anslutningarna

Inspektera slangar och anslutningar och dra åt anslutningarna vid behov. Använd en icke-härdande gängtätning vid underhåll av anslutningar.

2. Tillsätta hydraulvätska

• Släpp trycket och koppla bort hydraulslangen från applikationen.
• Med pumpen i upprätt, horisontell position, ta bort oljepåfyllningspluggen som sitter på topplattan av reservoaren.
• Använd en liten tratt för att fylla reservoaren till inom 3/4" (19 mm) från öppningen. Torka upp eventuell utspilld vätska och sätt tillbaka oljepåfyllningspluggen.

Obs: Använd endast eller annan godkänd hydraulolja. Använd aldrig bromsvätska,

transmissionsolja, turbinolja, motorolja, alkohol, glycerin, etc. Användning av annan än högkvalitativ hydraulolja kommer att ogiltigförklara garantin och skada pumpen,

slangen och applikationen.

3. Ändra hydraulvätska

• För bästa resultat, byt vätskan en gång om året.
• Upprepa steg 2 ovan och häll sedan den gamla vätskan i en förseglad behållare. Kassera den i enlighet med lokala föreskrifter.
• Fyll på hydraulolja av god kvalitet enligt rekommendationen ovan. Installera om den ventilerade oljepåfyllningspluggen.

4. Smörjning

Använd en lätt maskinolja för att smörja svängpunkter, gångjärn, etc.

5. Förvaring

• Släpp trycket och koppla bort hydraulslangarna från applikationen. Rengör pumpen, slangarna och kopplingarna.
• Förvara i en ren, torr miljö; undvik temperaturytterligheter.

FELSÖKNING

VIKTIGT:

Handpumpar bör endast repareras av kvalificerade eller auktoriserade servicecenter. Reparation utan specialverktyg och kunskap kan resultera i skada. Släpp alltid trycket och koppla bort innan reparationer utförs.

Symptom	Möjliga orsaker	Korrigerande åtgärd
Ansökan kommer inte förlänga, flytta eller reagera på trycksatt vätska	ÖverbelastningstillständSläpp ventil inte stäng	Åtgärda överbelastning skickSe till att utlösningsventilen är stängd
Applikationen reagerar på trycksatt vätska, men systemet gör det int upprätthålla tryck	Överbelastning skickSläppventil ej stängdHydraulisk enhet Felfunktion	Åtgärda överbelastning skickSe till att utlösningsventilen är stängd
Applikationen returnerar inte vätska till pumpen (cylindern kommer inte att görä det dra tillbaka)	· Felaktig funktion koppling, skadad ansökan · Reservoaren överfylld	· Säker laddning av and medel.Öppna utlösningsventilen, ta bort trycket i pumpen och slangen, ta sedan bo kopplingen och/eller appliceringen förnya eller byta ut · Säker laddning av and medel.Öppna utlösningsventilen, ta bort trycket i pumpen och slangen, ta bort kopplingen och/eller appliceringen, töm sedan vätskan till a rätt nivå
Ansökan kommer inte att förlängas he (cylinder eller spridare)	· Låg vätskenivå	· Följ symptom 3 proced för att säkra lasten, tryckavlasta pumpen, ta bort applicera och säkerställ sedan rätt vätskenivå
Dålig prestation	· Luft instängd i system	Säkerställ rätt vätskenivåSe till att den ventilerade oljepåfyllningspluggen släpps ut under tryck reservoarens luftutsläpp (se INNAN ANVÄNDNING)
