Marke	Vevor
Modell	B09HZZXJ9X (NAP002)
Produkttyp	Pneumatische Hydraulik-Fußpumpe
Nenndruck	10 000 psi (690 bar)
Nutzbare Ölkapazität	98 in³ (1,6 L)
Eingangs-Luftdruck	110-145 psi (7,6-10 bar)
Leerlaufdurchfluss (bei 100 psi)	0,8 L/min
Lastdurchfluss (bei 10 000 psi)	0,16 L/min
Betriebsart	Fußpedal (Pumpe / Entlasten)
Steuerungsart	Zweistufen-Fußpedal
Druckluftversorgung	Druckluft (5-10 CFM)
Tankmaterial	Aluminium (Modelle E5102-SS1, SS3, SS4) / Kunststoff (E5102-SS2)
Betriebstemperatur	Max. 65 °C (150 °F)
Lufteingangsanschluss	1/4" NPT
Ölausgangsanschluss	3/8" NPT
Wartung	Anschlüsse prüfen, Öl einmal jährlich wechseln, Gelenke schmieren
Sicherheit	Nennkapazität nicht überschreiten, PSA tragen, vor Wartung druckentlasten
Ersatzteile	Erhältlich beim Händler oder autorisierten Servicecenter
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal oder autorisiertes Zentrum

Häufig gestellte Fragen - B09HZZXJ9X Vevor

Wie verwende ich die Vevor Hydraulik-Fußpumpe?

Schließen Sie den Hydraulikschlauch an das Werkzeug an, verbinden Sie die Druckluft (5-10 CFM bei 100 PSI). Drücken Sie auf das Ende Pumpe des Pedals, um Druck aufzubauen, und auf Entlasten zum Entlasten.

Welches Hydrauliköl verwenden?

Verwenden Sie nur zugelassenes hochwertiges Hydrauliköl. Verwenden Sie niemals Bremsflüssigkeit, Getriebeöl, Motoröl, Alkohol oder Glycerin, da dies die Garantie ungültig macht.

Wie füge ich Hydrauliköl hinzu?

Druckentlasten Sie das System, entfernen Sie den Einfüllstopfen oben am Tank, füllen Sie bis 3/4 Zoll (19 mm) vom Rand, und setzen Sie den Stopfen wieder auf.

Wie oft sollte das Hydrauliköl gewechselt werden?

Es wird empfohlen, das Öl einmal jährlich zu wechseln, um optimale Leistung zu gewährleisten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie eine Schutzbrille und Schutzausrüstung. Überschreiten Sie niemals die Nennlast. Arbeiten Sie nicht unter einer Last, die nur vom Zylinder gehalten wird. Vor jedem Eingriff druckentlasten.

Was tun, wenn die Pumpe keinen Druck aufbaut?

Prüfen Sie, ob das Ablassventil geschlossen ist. Stellen Sie sicher, dass Sie sich nicht in einer Überlast befinden (Nenndruck nicht überschreiten). Überprüfen Sie Anschlüsse und Schläuche.

Wie wird die Pumpe gewartet?

Überprüfen und ziehen Sie regelmäßig die Anschlüsse nach, schmieren Sie die Gelenkpunkte mit leichtem Öl, reinigen Sie die Pumpe und lagern Sie sie an einem sauberen, trockenen Ort.

Was tun, wenn sich das Werkzeug nicht zurückzieht?

Überprüfen Sie den Ölstand: Er könnte zu hoch sein. Öffnen Sie das Ablassventil, druckentlasten Sie, trennen Sie das Werkzeug, und lassen Sie das überschüssige Öl auf das richtige Niveau ab.

Kann ich die Pumpe mit anderen Hydraulikzylindern verwenden?

Ja, vorausgesetzt der Nenndruck des Zylinders entspricht oder übersteigt den der Pumpe (10 000 psi). Verwenden Sie geeignete Anschlüsse.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Ihrem lokalen Händler oder einem autorisierten Vevor-Servicecenter erhältlich.

BEDIENUNGSANLEITUNG B09HZZXJ9X Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LUFTBETRIEBENE HYDRAULIK-FUSSPUMPE – BEDIENUNGSHANDBUCH

MODELL: NAP002

Ersatzteillisten für Hydraulikhandpumpen erhalten Sie bei Ihrem nächstgelegenen autorisierten Servicecenter oder Verkaufsbüro.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts kann dem

Produkt, das Sie erhalten, unterliegen. Bitte verzeihen Sie uns, dass wir nicht in

der Lage sind, Sie erneut zu informieren, wenn es Technologien oder Software-Updates unserer Produkte gibt.

Vor dem Betrieb lesen Sie bitte das Bedienungshandbuch sorgfältig, um die Ausrüstung und die richtigen Verfahren zu verstehen. Bitte bewahren Sie es für zukünftige Referenz auf.

SICHERHEITSHINWEISE

HINWEIS

BITTE LESEN UND BEFOLGEN SIE DIESE ANWEISUNGEN VOR DER VERWENDUNG

DER LUFT-HYDRAULIKPUMPE.

Überprüfen Sie alle Komponenten sorgfältig auf Transportschäden. Wenn Sie Schäden feststellen, benachrichtigen Sie bitte sofort den Spediteur. Der Spediteur ist für alle Schäden verantwortlich, die durch den Transport entstehen.

1. SICHERHEIT

Um Personen- oder Sachschäden zu vermeiden, befolgen Sie bitte alle Sicherheitsvorkehrungen. Wir können nicht für Verletzungen oder Schäden verantwortlich gemacht werden, die aus unsicherer und falscher Produktnutzung, unsachgemäßem Systembetrieb oder mangelnder Wartung resultieren.

GEFAHR wird verwendet, wenn Ihre Handlung oder Unterlassung schwere Verletzungen oder sogar den Tod verursachen kann.

WARNUNG weist auf eine mögliche Gefahr hin, die durch richtiges Handeln vermieden werden muss, um persönliche Verletzungen zu verhindern.

WICHTIG zeigt die richtige Aktion an, um Schäden oder Geräteausfälle zu verhindern.

GEFAHR

- Der Bediener der hydraulischen Ausrüstung muss ein qualifizierter Bediener sein, der mit

der richtigen Ausbildung und Berufserfahrung in hydraulischer Ausrüstung vertraut ist. Ein

Mangel an Wissen in einem dieser Bereiche kann zu Ausrüstungsschäden oder

persönlichen Verletzungen führen.

• Um Verletzungen zu vermeiden, modifizieren oder schweißen Sie bitte keine hydraulischen Geräte ohne Genehmigung.
• Bitte heben Sie niemals mehr als die bewertete Kapazität des Zylinders. Überlastung führt zu Geräteausfällen und schweren Personenschäden.

- Der Zylinder ist ein Last-Hebegerät, kein Last-Halte-Gerät. Nach dem

Anheben oder Absenken der Last muss diese stets mechanisch gehalten werden. Arbeiten Sie niemals unter einer von einer hydraulischen Einheit getragenen Last.

- Halten Sie Hände und Füße vom Zylinder und vom Arbeitsplatz fern, während des Betriebs, um Verletzungen oder Personenschäden zu vermeiden.

- Setzen Sie keine unausgeglichenen oder außermittigen Lasten auf den Zylinder. Die falsche Belastung kann zu Geräteausfällen und ernsthaften persönlichen Verletzungen führen.

WARNUNG

- Tragen Sie bei der Arbeit mit hydraulischer Ausrüstung Sicherheitsbrillen, Helme und andere notwendige persönliche Schutzausrüstung.

- Zylinder, die zum Heben von Lasten verwendet werden, müssen auf einem soliden Fundament stehen, um sie richtig zu stützen. Bitte wählen Sie Stahl- oder Holzblöcke, die in der Lage sind, die Last zu tragen.

- Installieren Sie Druckmessgeräte im System, um den Betriebsdruck zu überwachen. Das Manometer muss die gleiche Druckbewertung haben wie Pumpe und Zylinder. Ein falsches Manometer kann zu Verletzungen führen.

- Der Systembetriebsdruck muss niedriger sein als der niedrigste Nenndruck im System.

- Überprüfen Sie die Zylinder und Kupplungen sorgfältig, bevor Sie die Zylinder verwenden. Schließen Sie den Zylinder niemals mit beschädigten Kupplungen oder beschädigten Anschlussgewinden an. Beschädigte Kupplungen oder Anschlussgewinde können zu Geräteausfällen und möglichen Personenschäden führen.

- Installieren Sie die Kupplungen in einer sauberen Umgebung; verhindern Sie, dass Schmutz oder andere Ablagerungen in den Zylinderkörper oder das Rohr gelangen. Schmutz oder andere Ablagerungen können die Zylinder beschädigen und zu Geräteausfällen und möglichen Verletzungen führen.

Vor dem Entfernen oder Festziehen des Schlauches oder der Kupplung den hydraulischen Druck im System ablassen.

- Niemals unter Druck stehende Schläuche anfassen; austretendes Öl unter hohem Druck kann

in die Haut eindringen und schwere Verletzungen verursachen. Suchen Sie sofort medizinische Hilfe, wenn Sie verletzt wurden.

- Bitte verwenden Sie Hydrauliköl oder ein anderes zugelassenes Hydrauliköl.

- Für hydraulische technische Hilfe oder Reparaturservice wenden Sie sich bitte an das

autorisierte Service-Center in Ihrer Nähe. Es bestehen keine Verpflichtungen hinsichtlich der

Garantie für Produkte, die von unbefugtem Personal repariert oder verändert wurden oder durch Missbrauch, unsachgemäßen Gebrauch, Unfall, Vernachlässigung oder unsachgemäße Handhabung beschädigt wurden.

WICHTIG

• Halten Sie die Lufthydraulikpumpe jederzeit sauber.
• Wenn die Lufthydraulikpumpe nicht verwendet wird, lassen Sie das Ventil los, entfernen Sie den Schlauch und verwenden Sie eine Gummikappe, um den Anschluss wiederherzustellen.
• Lassen Sie keine Gegenstände auf den Schlauch fallen.
• Heben und tragen Sie keine Hydraulikausrüstung an den Schläuchen oder Kupplungen; verwenden Sie

den Griff oder andere Mittel.

- Verwenden Sie Hydraulikausrüstung bei normalen Betriebstemperaturen. Verwenden Sie die

Ausrüstung nicht bei Temperaturen von -10°C (50 °F) oder höher. Überhitzung wird

Dichtungen erweichen und Schlauchmaterialien schwächen, was zu Öllecks oder anderen Geräteausfällen führt.

BESCHREIBUNG

Die Lufthydraulikpumpe liefert Hydraulikflüssigkeitsdruck an ausgewählte Werkzeuge. Sie besteht aus einem Inline-Luft- und einem Hydraulikzylinder.

Spezifikationen

Model		E5102-SS1	E5102-SS2	E5102-SS3	E5102-SS4
Pressure Rating (psi)		10000
Useable Oi Capacity (cu.in)		98
Available Capacity		1.6L	3.2L	1.6L	1.6L
Air/Hydraulic Ratio		100:1
Flow (@100Psi)		0.8L/min
Flow (@10,000Psi)		0.16L/min
Input Air pressure (psi)		110-145
Input Port Threads (NPT)		1/4"-18
Output Port Threads (NPT)		3/8"-18
Operation Manner		Foot Pedal
Oil Delivery (cu.in/min)	No Load	49.5
	Load	7.6
Oiltank Material		Aluminum	Plastic	Aluminum	Aluminum

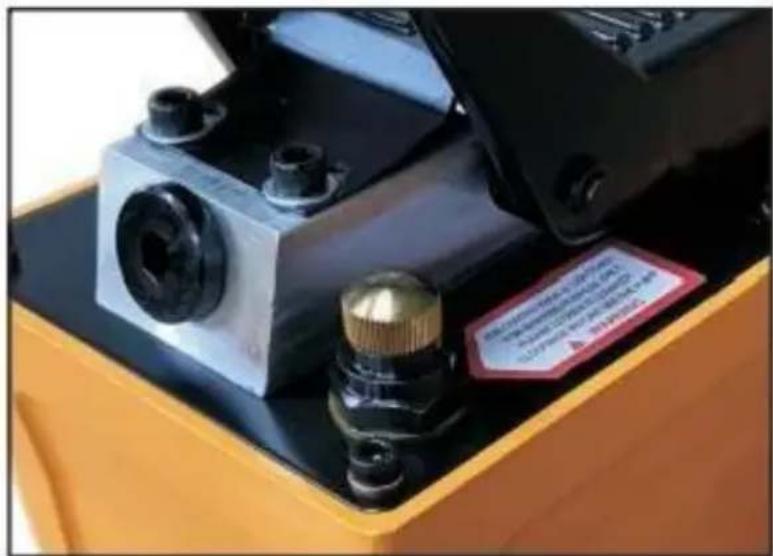

Standardzubehör

Um Öllecks während des Transports zu verhindern, ist ein Metallknopf installiert und

festgezogen, um die beste Abdichtungsfunktion zu gewährleisten. Drehen Sie den Schalter vor der Verwendung im Uhrzeigersinn.

Hinweis: Gewindebohrungen immer fest verschrauben

Anschlussverbindungen mit nicht aushärtendem Rohrgewindemittel verbinden. Fest anziehen, um ein versehentliches Lösen von Komponenten während des Gebrauchs zu verhindern. Achten Sie darauf, keine Verbindungen in die Anschlussöffnungen einzuführen. Machen Sie sich mit den Spezifikationen und Abbildungen in dieser Bedienungsanleitung vertraut, um Ihre Pumpe, ihre Grenzen und ihre Funktionsweise zu kennen, bevor Sie sie verwenden.

Einzelheiten zum Ölanschluss finden Sie in der Spezifikationstabelle oben. Gewindegröße, nutzbare Ölkapazität und mehr.

BETRIEB

Der Betrieb der Einheit ist wie folgt:

1. Verbinden Sie den Schlauch der Lufthydraulikpumpe mit der hydraulischen Kupplung am ausgewählten Werkzeug.
2. Schließen Sie die Luftzufuhrleitung an die Lufthydraulikpumpe an. Die Luftzufuhr sollte 5-10 CFM bei 100 PSI betragen, um ordnungsgemäße Betriebseigenschaften zu erhalten. Darüber hinaus sollte die Luftleitung mit einem Luftfilter ausgestattet sein.

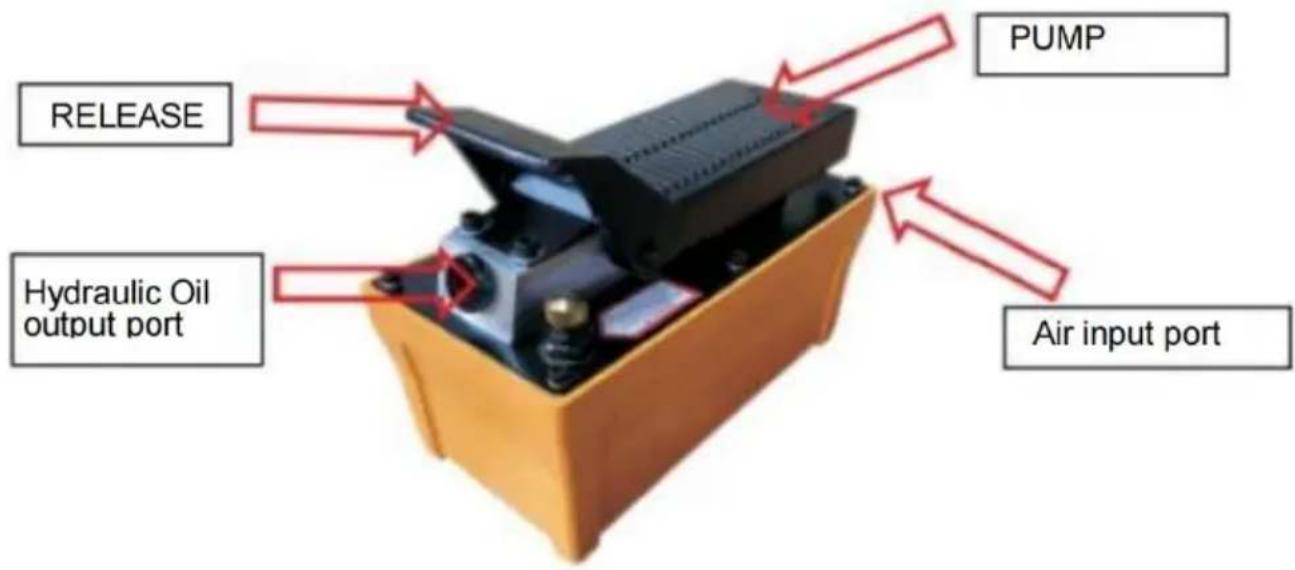

Fußpumpen mit Pedalbetätigung:

A. Durch Drücken des „Pump“-Endes des Pedals pumpt die Hydraulikpumpe Öl in das System.

B. Wenn Sie das Ende „Pumpen“ oder „Freigeben“ nicht mehr drücken, stoppt und hält der Druck.

C. Durch Drücken des "Release"-Endes des Pedals wird der Druck im System abgelassen.

WARTUNG

1. Überprüfen Sie die Verbindungen

Bitte überprüfen Sie Schläuche und Verbindungen und ziehen Sie die Verbindungen bei Bedarf fest. Verwenden Sie eine nicht aushärtende Rohrgewindepaste, wenn Sie Verbindungen warten.

2. Hydraulikflüssigkeit nachfüllen

• Den Hydraulikschlauch drucklos machen und von der Anwendung trennen.
• Bei aufrechter, horizontaler Position der Pumpe den Öleinfüllstutzen-Stecker an der oberen Platte des Reservoirs entfernen.
• Verwenden Sie einen kleinen Trichter, um den Behälter bis 3/4 (19 mm unter der Öffnung) zu füllen. Verschüttete Flüssigkeit aufwischen und den Öleinfüllstutzen-Stecker wieder einbauen.

Hinweis: Verwenden Sie ausschließlich zugelassenes Hydrauliköl. Verwenden Sie niemals Bremsflüssigkeit,

Getriebeöl, Turbinenöl, Motoröl, Alkohol, Glycerin usw. Die Verwendung von anderem als hochwertigem Hydrauliköl führt zum Erlöschen der Garantie und zur Beschädigung der Pumpe.

Schlauch und Anwendung.

3. Hydraulikflüssigkeit wechseln

• Für optimale Ergebnisse wechseln Sie die Flüssigkeit einmal pro Jahr.
• Wiederholen Sie Schritt 2 und gießen Sie dann die gebrauchte

Flüssigkeit in einen verschließbaren

Behälter. Entsorgen Sie die Flüssigkeit gemäß den örtlichen Vorschriften.

Füllen Sie hochwertiges Hydrauliköl gemäß den Empfehlungen ein. Setzen Sie den belüfteten Öleinfüllstutzen-Stecker wieder ein.

4. Schmierung

Verwenden Sie leichtes Maschinenöl, um Drehpunkte, Scharniere usw. zu schmieren.

5. Lagerung

• Druck ablassen und Hydraulikschläuche von der Anwendung abklemmen.
• Reinigen Sie die Pumpe, die Schläuche und die Kupplungen.
• An einem sauberen, trockenen Ort lagern; extreme Temperaturen vermeiden.

FEHLERBEHEBUNG

WICHTIG:

Handpumpen sollten nur von qualifizierten oder autorisierten Servicezentren repariert werden. Die Reparatur von Handpumpen ohne Spezialwerkzeug und Fachkenntnisse kann zu Verletzungen führen. Lassen Sie stets den Druck ab und trennen Sie die Pumpe, bevor Sie Reparaturen durchführen.

Symptom	Mögliche Ursachen	Korrekturmaßnahme
Die Anwendung wird nicht erweitern,verschieben oder reagieren auf Flüssigkeit unterDruck	·Überlastzustand ·Freigeben Ventil nicht geschlossen	·Überlastung beheben Zustand ·Stellen Sie sicher, dass das Ablassventil geschlossen ist
Die Anwendung reagiert auf unter Druck stehende Flüssigkeit, das System jedoch nicht pflegen Druck	·Überlast Zustand ·Ablassventil nicht geschlossen ·Hydraulikaggregat Fehlfunktion	·Überlastung beheben Zustand ·Stellen Sie sicher, dass das Ablassventil geschlossen ist
Die Anwendung führt keine Flüssigkeit zur Pumpe zurück (dh der Zylinder wird nicht einfahren)	·Fehlfunktion Kupplung, beschädigt Anwendung ·Vorratsbehälter überfüllt	·Sichere Ladung durch andere bedeutet. Öffnen Sie das Ablassventil. Pumpe und Schlauch drucklos machen, Kupplung und/oder Anwendung entfernen, dann erneuern oder ersetzen ·Sichere Ladung durch andere bedeutet. Öffnen Sie das Ablassventil. Pumpe und Schlauch drucklos machen, Kupplung und/oder Anwendung entfernen, Lassen Sie die Flüssigkeit dann ab. richtiges Niveau
Anwendung wird nicht vollständigerweitert (Zylinder oder Spreizer)	·Flüssigkeitsstand niedrig	·Folgen Sie dem Symptom 3 Verfahren zum Sichern der La Druckentlasten der Pumpe, Entfernen der Anwendung, dan Sicherstellung des richtigen Flüssigkeitsstandes
Schlechte Leistung	·Lufteinschlüsse im System	Stellen Sie sicher, dass der richtige Flüssigkeitsstand vorhanden ist Stellen Sie sich dass die entlüftete Ölfinfüllschraube Entweichen der Luft aus dem Behälter (si VOR DEM GEBRAUCH)
