B09HZZXJ9X - Pompe Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	B09HZZXJ9X (NAP002)
Type de produit	Pompe hydraulique pneumatique à pied
Pression nominale	10 000 psi (690 bar)
Capacité d'huile utilisable	98 po³ (1,6 L)
Pression d'air d'entrée	110-145 psi (7,6-10 bar)
Débit à vide (sous 100 psi)	0,8 L/min
Débit en charge (sous 10 000 psi)	0,16 L/min
Mode de fonctionnement	Pédale (pompe / relâche)
Type de commande	Pédale à deux positions
Alimentation	Air comprimé (5-10 CFM)
Matériau du réservoir	Aluminium (modèles E5102-SS1, SS3, SS4) / Plastique (E5102-SS2)
Température de fonctionnement	Max 65 °C (150 °F)
Raccord d'entrée d'air	1/4" NPT
Raccord de sortie d'huile	3/8" NPT
Entretien	Vérifier les connexions, changer l'huile une fois par an, lubrifier les pivots
Sécurité	Ne pas dépasser la capacité nominale, porter des EPI, dépressuriser avant entretien
Pièces détachées	Disponibles auprès du revendeur ou centre de service agréé
Réparabilité	Réparation par personnel qualifié ou centre autorisé uniquement

FOIRE AUX QUESTIONS - B09HZZXJ9X Vevor

Comment utiliser la pompe hydraulique à pied Vevor ?

Branchez le tuyau hydraulique sur l'outil, raccordez l'air comprimé (5-10 CFM à 100 PSI). Appuyez sur l'extrémité Pompe de la pédale pour monter en pression, et sur Release pour relâcher.

Quelle huile hydraulique utiliser ?

Utilisez uniquement de l'huile hydraulique de haute qualité approuvée. N'utilisez jamais de liquide de frein, de transmission, d'huile moteur, d'alcool ou de glycérine, car cela annulerait la garantie.

Comment ajouter de l'huile hydraulique ?

Dépressurisez le système, retirez le bouchon de remplissage situé sur le dessus du réservoir, remplissez jusqu'à 3/4 pouce (19 mm) du bord, puis remettez le bouchon.

À quelle fréquence changer l'huile hydraulique ?

Il est recommandé de changer le fluide une fois par an pour des performances optimales.

Quelles sont les précautions de sécurité à respecter ?

Portez des lunettes de sécurité et équipements de protection. Ne dépassez jamais la capacité nominale. Ne travaillez pas sous une charge maintenue uniquement par le vérin. Dépressurisez avant toute intervention.

Que faire si la pompe ne monte pas en pression ?

Vérifiez si la soupape de décharge est bien fermée. Assurez-vous de ne pas être en surcharge (ne pas dépasser la pression nominale). Inspectez les connexions et les tuyaux.

Comment entretenir la pompe ?

Inspectez et serrez régulièrement les connexions, lubrifiez les points pivots avec une huile légère, nettoyez la pompe et stockez-la dans un endroit propre et sec.

Que faire si l'outil ne se rétracte pas ?

Vérifiez le niveau d'huile : il peut être trop élevé. Ouvrez la soupape de décharge, dépressurisez, déconnectez l'outil, puis vidangez l'excès d'huile au niveau approprié.

Puis-je utiliser la pompe avec d'autres vérins hydrauliques ?

Oui, à condition que la pression nominale du vérin soit égale ou supérieure à celle de la pompe (10 000 psi). Utilisez des raccords adaptés.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès de votre revendeur local ou d'un centre de service agréé Vevor.

MODE D'EMPLOI B09HZZXJ9X Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

AIR ALIMENTÉ HYDRAULIQUE PIED POMPE USR MANUEL

MODÈLE : NAP002

Des fiches de pièces de rechange pour pompes hydrauliques à main si disponibles auprès de votre revendeur le plus proche. Centre de service bureau de vente autorisé.

C'est l'original instruction. Veuillez lire tout manuel instructions soigneusement avant de l'utiliser. VEVOR se réserve une interpré claire de notre manuel d'utilisation. L'apparence du produit doit soumis à la

produit vous reçu. S'il te plaît, pardonne nous que nous ne le

je vous informe à nouveau s'il existe une technologie ou un lo mises à jour sur notre produit.

Avant le opération, s'il te plaît lire le opération manuel soigneusement savoir le équipement et le correct méthode de utiliser. S'il te plaît garder il pour avenir référence.

SAFETY PRECAUTIONS

NOTE

S'IL TE PLAÎT LIRE ET SUIVEZ CECI INSTRUCTION AVANT TOI UTILISER

LE AIR HYDRAULIQUE POMPE.

Inspectez soigneusement tous les composants pour détecter tout dommage dû au transport. des dommages sont constatés. S'il te plaît aviser immédiatement le transporteur. Le transporteur est responsable de tout dommage résultant de l'expédition.

1. SÉCURITÉ

À éviter blessures corporelles ou dommages matériels,

veuillez suivre toutes les précautions de sécurité ne peuvent pas être responsable de blessures ou dommage résultant de dangereux et incorrect l'utilisation du produit ou le fonctionnement du système, ou manque de entretien.

DANGER est utilisé lorsque votre action ou votre absence d'action peut cause sérieux blessure ou même la mort.

AVERTISSEMENT indique un danger potentiel qui nécessite une action correcte pour l'éviter personnel blessure.

IMPORTANT indique l'action correcte à prévenir les dommages ou les pannes de l'équipement

DANGER

- Le hydraulique équipement opérateur doit être un qualifié opérateur familier

avec la formation et l'expérience professionnelle adéquates équipement hydraulique. UN

le manque de connaissances dans l'un de ces domaines peut plomb équipement dommage ou

personnel blessure.

• Pour éviter toute blessure corporelle, veuillez ne pas modifier ni souder composants hydrauliques. équipement sans approbation.
• S'il vous plaît jamais ascenseur plus que le noté capacité de le c La surcharge provoque une défaillance de l'équipement et des blessure graves. blessure.
• Le cylindre est un charge - levage appareil, pas un charge - ma appareil. Après le

charger a été élevé ou abaissé, il doit toujours être détenu mécaniqu Ne jamais travailler sous une charge supportée par un hydraulique un

• Garder mains et pieds loin depuis le cylindre et lieu de travail per opération pour éviter préjudice corporel.
• Faire pas mettre déséquilibré ou décentré charges sur cylindres. Le une charge incorrecte peut entraîner une défaillance de l'équipement et sérieux personnel blessure.

AVERTISSEMENT

• Porter sécurité lunettes, casques et autre nécessaire personnel protecteur équipement lors du fonctionnement équipement hydraulique.
• Cylindre utilisé à ascenseur le charger doit avoir un solide pied po correct soutien. S'il vous plaît sélectionner acier ou blocs de bois qu sont capable de justificatif le charger.

• Install Manomètres dans le système pour surveiller la en fonctionne pression. La jauge doit avoir la même pression notation comme le pc et cylindre. Des jauges incorrectes peuvent entraîner dans personnel blessure.

• La pression de fonctionnement du système doit être inférieure à la pression nominale la plus basse pression dans le système.

• ( Soigneusement inspecter le cylindre et coupleurs avant en utilisant cylindre. Ne connectez jamais le cylindre avec des coupleurs endommagés ou des filetages de port endommagés. Le coupleur endommagé ou les filetages de port endommagés peuvent provoquer la défaillance de l'équipement et une possible préjudice corporel.

- Install le coupleur dans un faire le ménage environnement ; préver saleté ou autre débris

de pénétrer dans le corps du cylindre ou le tube. La saleté ou d'au débris dommage le cylindre et entraîner une défaillance de l'équipement une éventuelle personnel blessure.

Avant de retirer ou de serrer le tuyau ou le raccord, libérer hydraulic pression dans le système.

- Jamais poignée sous pression tuyaux ; s'échappant huile sous haut pression peut pénétrer la peau, provoquant des blessures graves. aide médicale immédiatement si blessé.

- S'il vous plaît utiliser ou autre approuvé hydraulique huile - Pour hydraulique technique aide ou réparation service. S'il vous pl contact le

Centre de service autorisé dans votre région. A aucune obligation sou n'importe lequel

garantie avec respect à produits qui ont a été réparé par personnel autorisé, modifié ou endommagé par une mauvaise utilisation, un abu un accident, une négligence, ou une mauvaise manipulation.

IMPORTANT

• Garder le air hydraulique pompe faire le ménage tous le temps .
• Lorsque le La pompe hydraulique à air n'est pas dans utiliser, relâ la valve, retirer le tuyau et utilisez un caoutchouc ca p à récupérer
• Faire pas baisse objets sur le tuyau.
• Ne pas soulever ni transporter de dispositifs hydrauliques. équipeme par le tuyaux ou coupleurs; utiliser

la poignée ou autre moyens.

- Utiliser hydraulique équipement à normale en fonctionnement températures. Faire pas utiliser

équipement à des températures de 65 °C (150 °F) ou plus. Une s ramollit les joints et fragilise les matériaux des tuyaux, résultant en h fuite ou autre pannes d'équipement.

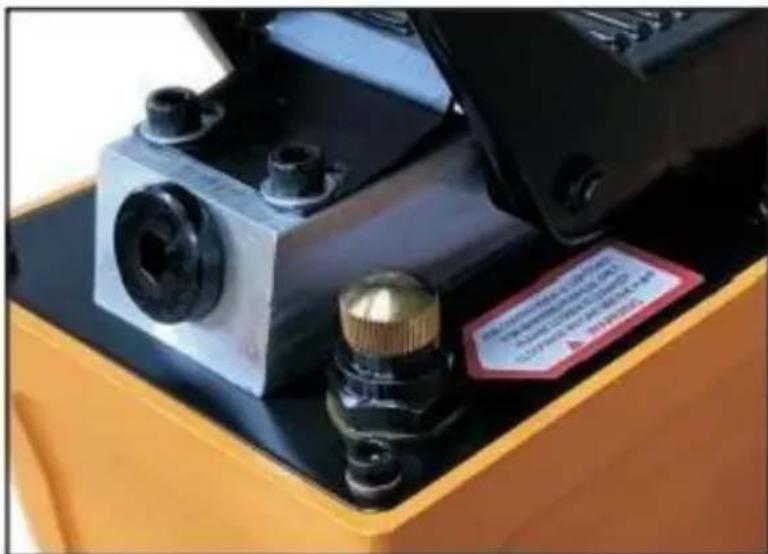

DESCRIPTIONN

Air Hydraulique Pompe fournitures hydraulique fluide pression à choisi outils. Il se compose d'un air en ligne et un hydraulique cyline

CARACTÉRISTIQUES

Model		E5102-SS1	E5102-SS2	E5102-SS3	E5102-SS4
Pressure Rating (psi)		10000
Useable Oi Capacity (cu.in)		98
Available Capacity		1.6L	3.2L	1.6L	1.6L
Air/Hydraulic Ratio		100:1
Flow (@100Psi)		0.8L/min
Flow (@10,000Psi)		0.16L/min
Input Air pressure (psi)		110-145
Input Port Threads (NPT)		1/4"-18
Output Port Threads (NPT)		3/8"-18
Operation Manner		Foot Pedal
Oil Delivery (cu.in/min)	No Load	49.5
	Load	7.6
Oiltank Material		Aluminum	Plastic	Aluminum	Aluminum

Pour éviter l'huile fuites pendant le transport, une métal bouton est ir et

serré pour assurer la meilleure fonction d'étanchéité. Lâche- le compto horloge sage avant utiliser.

Remarque : toujours fixer le filetage connexions de port avec un nordurcissement composé pour filetage de tuyau. Serrez fermement pour éviter tout retrait accidentel de

composants tandis que dans utiliser. Veillez à ne pas introduire de composés dans orifices de port. Familiarisez-vous avec les spécifications et les illustrations de ce manuel de l'opérateur. Connaiss votre pompe, ses limites, et comment il opère avant de tenter de u il.

Reportez-vous au tableau des spécifications ci-dessus pour plus de détails sur le port d'huile fil taille, capacité d'huile utilisable, et plus.

OPERATION

Le fonctionnement de l'Unité est comme suit:

1. Raccordez le tuyau du Hydraulique pneumatique pomper vers le hydraulique couplage sur l'outil sélectionné.

2. Raccordez la conduite d'alimentation en air à la Air Hydraulique pour La air fournir est 5-10 CFM à 100 PSI pour obtenir des caractéristiques fonctionnement appropriées. En outre, la compagnie aérienne devrait être équipé d'un air doubler filtre.

Pied Pompes à pédale :

un. Appuyez sur l'extrémité « Pompe » de la pédale pour pompe hydraulique huile dans le système.

b. Arrêtez d'appuyer sur l'extrémité « Pompe » ou « Libération » arr et prise le pression.

c. Appuyez sur l'extrémité « Release » de la pédale pour relâcher la pression dans le système.

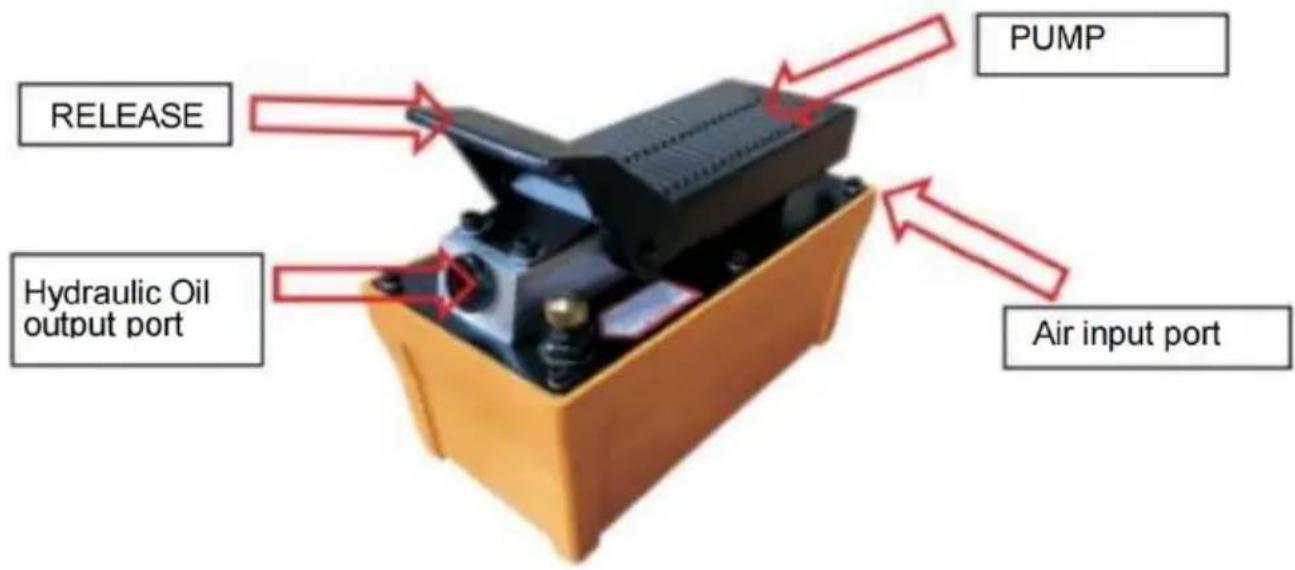

PUMP RELEASE Hydraulic Oil output port Air input port

MAINTENANCE

1. Inspector les connexions

S'il te plaît Inspectez les tuyaux et les raccords et serrez les raccord nécessaire. Utilisez un composé pour filetage de tuyau non durcissant lorsque entretien relations.

2. Ajout Hydraulique Fluide

• Dépressuriser et déconnecter le tuyau hydraulique du application.
• Avec la pompe en c'est droit, horizontal position, retirer le rempliss d'huile prise situé sur la plaque supérieure de la réservoir.
• Utilisez un petit entonnoir pour remplir réservoir à 3/4"(19mm) de l'ouverture. • Essuyer Ramassez tout liquide renversé et réinstaller le remplissage d'huile prise .

Note: Utiliser uniquement ou autre approuvé huile hydraulique. Ne jam utiliser le frein fluide,

liquide de transmission, huile de turbine, huile moteur, alcool, glycérine etc. Utiliser d'autre qu'une huile hydraulique de bonne qualité annulera garantie et endommagera la pompe,

3. Changement Hydraulique Fluide

• Pour de meilleurs résultats, changez le fluide une fois un année.
• Répétez l'étape 2 ci-dessus, puis versez le utilisé fluide dans un scellable

récipient. Jetez l' identifiant liquide conformément à locale règlements.

- Remplissez avec de l'huile hydraulique de bonne qualité comme recommandé au-dessus de. Réinstaller le remplissage d'huile ventilé pri

4. Lubrification

Utiliser une lumière huile pour machine à lubrifier pivoter points, charnières, etc.

5. Stockage

• Dépressuriser et déconnecter tuyaux hydrauliques de l'application.
• Nettoyez la pompe et tuyau, et coupleurs.
• Conserver dans un environnement propre et sec ; éviter température extrêmes.

TROUBLE SHOOTING

IMPORTANT :

Main les pompes devraient être réparé seulement par des personnes qualifiées ou Centres de service autorisés. Réparer la main sans outils ni connaissances particulières peut résultat en cas de blessure. Toujours relâcher la pression et déconnecter avant de faire réparations

Symptôme	Causes possibles	Mesures correctives
L'application ne sera pas étendre, déplacer ou réagir au fluide sous pression	• Condition de surcharge • Libérer vanne non fermée	• Remède contre la surcharge condition • Assurez-vous que la soupape de décharge est fermée
L'application réagit au fluide sous pression, mais le système ne réagit pas maintenir pression	·Surcharge condition·Soupape de décharge non fermé·Unité hydraulique Mauvais fonctionnement	·Remède contre la surcharge condition·Assurez-vous que la soupa de décharge est fermée
L'application ne renvoie pas de liquide à la pompe (iecylinder ne le fera pas rétracter)	·Dysfonctionnement coupleur, endommagé application·Réservoir trop rempli	·Chargement sécurisé par d'autres moyens. Ouvrir la soupape de décharge dépressuriser la pompe et le tuyau, retirer le coupleur et/o l'application, puis renouveler d remplacer·Chargement sécurisé par d'autres moyens. Ouvrir la soupape de décharge dépressuriser la pompe et le tuyau, retirer le coupleur et/o l'application, puis vidanger le liquide dans un niveau approprié
L'application ne s'étendra pas complètement (cylindre ou épandeur)	·Niveau de liquide bas	·Suivre le symptôme 3 procédure de sécurisation de charge, de dépressurisation de la pompe, de retrait de la application, puis assurer le niveau de liquide approprié
Faible performance	·Air emprisonné dans le système	Assurez-vous que le niveau de liquide est correct. Assurez-vous que le bouchon de remplissage d'huile ventilé laisse passer l'huile sous pression. fuite d'air du réserv (voir AVANT UTILISATION)
