VAKUUMPUMPEN-MANOMETERSATZ BENUTZERHANDBUCH

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne auf Rädern weist darauf hin, dass dieses Produkt in Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

INTRODUCTION

Willkommen beim Benutzerhandbuch für Ihr Vakuumpumpen- und Messgeräte-Kit, das Ihnen bei der Wartung Ihres Klimaanlagensystems helfen soll. Dieses Toolkit enthält eine Vakuumpumpe, ein Vakuummessgerät, Schläuche und Adapter und ist zum Absaugen und Nachfüllen des Kühlmittels in Ihrem Klimaanlagensystem unerlässlich.

Dieses Benutzerhandbuch wurde entwickelt, um Ihnen eine umfassende Anleitung zur Verwendung des Werkzeugsatzes zu geben. Wir erklären wichtigsten Funktionen und Komponenten des Satzes und geben wichtigen Sicherheitsrichtlinien, damit Sie potenzielle Risiken oder Schäden während der Wartung vermeiden können.

Bitte beachten Sie, dass dies eine grundlegende Bedienungsanleitung für AC-Wartungsszenarien ist. Wir empfehlen Ihnen, sich mit der Funktionsweise der AC-Wartung vertraut zu machen und über ausreichende Kenntnisse zu verfügen, um Schäden oder Verletzungen: vermeiden.

Indem Sie die Anweisungen und Richtlinien in diesem Benutzerhandbuch befolgen, können Sie die sichere und effektive Verwendung Ihres Vakuumpumpen-Kits gewährleisten und Ihr Klimaanlagensystem warten

oder reparieren, um eine optimale Leistung zu garantieren.

SAFETY PRECAUTIONS

Bitte beachten Sie, dass dieses Benutzerhandbuch zwar wichtige Warnungen, Vorsichtsmaßnahmen und Anweisungen zur Verwendung de Vakuumpumpe und des Manometersatzes enthält, jedoch nicht jede mögliche Situation oder Bedingung vorhersehen kann, die während der Verwendung auftreten kann. Es ist wichtig, dass der Bediener beim Umgang mit dem Produkt gutes Urteilsvermögen, gesunden Menschenverstand und Vorsicht walten lässt. Diese Faktoren können ni in das Produkt integriert werden, sondern müssen vom Bediener bereitgestellt werden.

Sicherheitshinweise für den Umgang mit Ihrer Vakuumpumpe

Um die sichere und ordnungsgemäße Verwendung dieses Kits zu gewährleisten, ist es wichtig zu beachten, dass es nur zum Aufsa von Luft oder kleinen Mengen an Restkältemittel bestimmt ist. Es nicht verwendet werden, um Kältemittel direkt aus einem Klimaanlagensystem zu entfernen.
Wenn eine Kältemittelrückgewinnung erforderlich ist, wird dringend eine Rückgewinnungsmaschine empfohlen. Die Verwendung einer Vakuumpumpe und eines Rückgewinnungstanks zur Rückgewinnung von Kältemittel ohne Rückgewinnungsmaschine sollte nur von einem geschulten und zertifizierten Klimatechniker durchgeführt werden.
Stromschlaggefahr: Berühren Sie die Vakuumpumpe nicht mit nassen Händen oder wenn Sie auf einer nassen Oberfläche stehen. Verwenden Sie die Vakuumpumpe immer in einer trockenen

Umgebung und stecken Sie sie in eine ordnungsgemäß geerdete Steckdose.

Brandgefahr: Verwenden Sie die Vakuumpumpe nicht in der Nähe entflammbaren oder brennbaren Materialien. Halten Sie die Pumpe von Wärme- oder Funkenquellen wie Flammen, Zigaretten oder Elektrogeräten fern.
◆ Explosionsgefahr: Verwenden Sie die Vakuumpumpe nicht mit brennbaren, explosiven oder giftigen Gasen. Überprüfen Sie immer das Sicherheitsdatenblatt (SDS) des Gases, bevor Sie es mit der Vakuumpumpe verwenden. Überschreiten Sie außerdem nicht den angegebenen Druckbereich für die Pumpe.
◆ Korrosionsgefahr: Verwenden Sie die Vakuumpumpe nicht mit Gasen die Metalle korrodieren oder chemische Ladungen erzeugen können Prüfen Sie die Verträglichkeit des Gases mit den Materialien der Pumpe und ihres Zubehörs. Tragen Sie beim Umgang mit korrosiven Materialien immer Schutzhandschuhe und eine Schutzbrille.
◆ Betreiben Sie die Pumpe niemals ohne Öl, da dies zu Schäden a Pumpe und möglichen Gefahren führen kann.
◆ Die Temperatur des gepumpten Gases sollte 80 °C nicht überschreiten und die Umgebungstemperatur sollte zwischen 5 °C und 60 °C lie Dadurch werden Schäden an der Pumpe vermieden und ein sicherer Betrieb gewährleistet.
Ziehen Sie beim Ausstecken der Pumpe immer am Stecker. Ziehen Sie nicht am Kabel, um das Gerät aus der Steckdose zu ziehen. Dadurch kann das Kabel beschädigt werden und es können Gefah entstehen.
◆ Verwenden Sie keinen beschädigten Stecker oder keine beschädigte Steckdose, da dies zu einem Stromschlag oder Brand führen kann

Sicherheitshinweise für den Umgang mit dem Messatz

◆ Tragen Sie bei der Verwendung des Messgerätes geeignete persönliche Schutzausrüstung (PSA), wie z. B. Schutzbrille und Handschuhe. Dies ist besonders wichtig beim Umgang mit Kältemit da es Haut- und Augenreizungen verursachen und beim Einatmen

schädlich sein kann.

◆ Stellen Sie vor der Verwendung sicher, dass das Manometer richtig angeschlossen und gesichert ist. Lose Anschlüsse können zu Lecks führen, wodurch das Kühlmittel in die Umwelt entweichen und eine Gefahrensituation verursachen kann.
◆ Verwenden Sie das Manometer immer in einem gut belüfteten Bere Dies ist wichtig, um die Bildung von Kältemitteldämpfen zu vermeid die Sauerstoff verdrängen und eine Erstickungsgefahr darstellen können. Wenn Ihnen bei der Verwendung des Manometers schwindelig oder schwindlig wird, begeben Sie sich sofort in einen belüfteten Bereich.
Überschreiten Sie nicht den maximalen Druckwert des Manometersatzes und der Schläuche. Diese Information sollte deutlich auf dem Manometer selbst oder im Benutzerhandbuch angegeben sein. Das Überschreiten des maximalen Druckwertes kann zu Fehlfunktionen oder sogar zum Bersten des Manometers führen, was zu potenziellen Gefahren führt.
◆ Serviceschläuche halten hohen Temperaturen und starker mechanischer Beanspruchung nicht stand. Halten Sie die Serviceschläuche von beweglichen oder heißen Motorteilen fern. Serviceschläuche können reißen oder platzen und so Verletzungen verursachen.
◆ Verwenden Sie das Messgerät niemals für andere Zwecke als die Handbuch angegebenen. Die Verwendung des Messgerätes für andere Anwendungen kann zu Schäden am Gerät, möglichen Verletzungen oder anderen Gefahren führen.

GETTING STARTED

Einführung der Vakuumpumpen- und Manometer-Satzserie

Die Produktreihe umfasst 4 SKUs, wobei jedes Vakuumpumpen- und Messgeräteset basierend auf der explosionsgeschützten Leistung der Pumpe und des Zubehörs für unterschiedliche Benutzerszenarien und Verwendungszwecke ausgelegt ist.

SKU1: Das 3,5 CFM-Kit für Klimaanlagen ist für die Wartung der mei Klimaanlagen oder Kältemittelsysteme in Privathaushalten/Fahrzeugen mit A1-Kältemittel konzipiert. Es sollte jedoch nicht für die Wartung von Klimaanlagen mit R32, R1234yf oder anderen A2L- oder höherwertigen Kältemitteln verwendet werden.

SKU2: Das 4-CFM-Kit für neue Klimaanlagen ist für die Wartung der meisten Klimaanlagen- oder Kältemittelsysteme vorgesehen und kann aufgrund seines funkenfreien Designs auch zur Wartung von Klimaanlagen mit R32, R1234yf (Schnellanschlussadapter nicht im Lieferumfang enthalten) oder anderen Kältemitteln der Stufe A2L sowie allen Kältemittelsystemen der Stufe A1 verwendet werden.

SKU3: Das 4-CFM-Kit für Klimaanlagen mit Leckdetektor ist für die Wartung der meisten Klimaanlagen- oder Kältemittelsysteme mit A1-Kältemittel konzipiert und enthält einen Leckdetektor, der dem Bedie hilft, die Leckstelle im System zu finden.

SKU4: Das 3,5-CFM-Kit für Klimaanlagen neuer Fahrzeuge ist für die Wartung der meisten Klimaanlagen oder Kältemittelsysteme in Haushalten/Fahrzeugen mit A1-Kältemittel sowie für Systeme mit A2L-Kältemittel konzipiert, da es funkenfrei ist. Es wird mit R134a-Schnellverbindern und R1234yf-Adaptern geliefert, sodass es sowohl für alte als auch für neu hergestellte Fahrzeuge geeignet ist.

und Spezifikationen der Vakuumpumpe

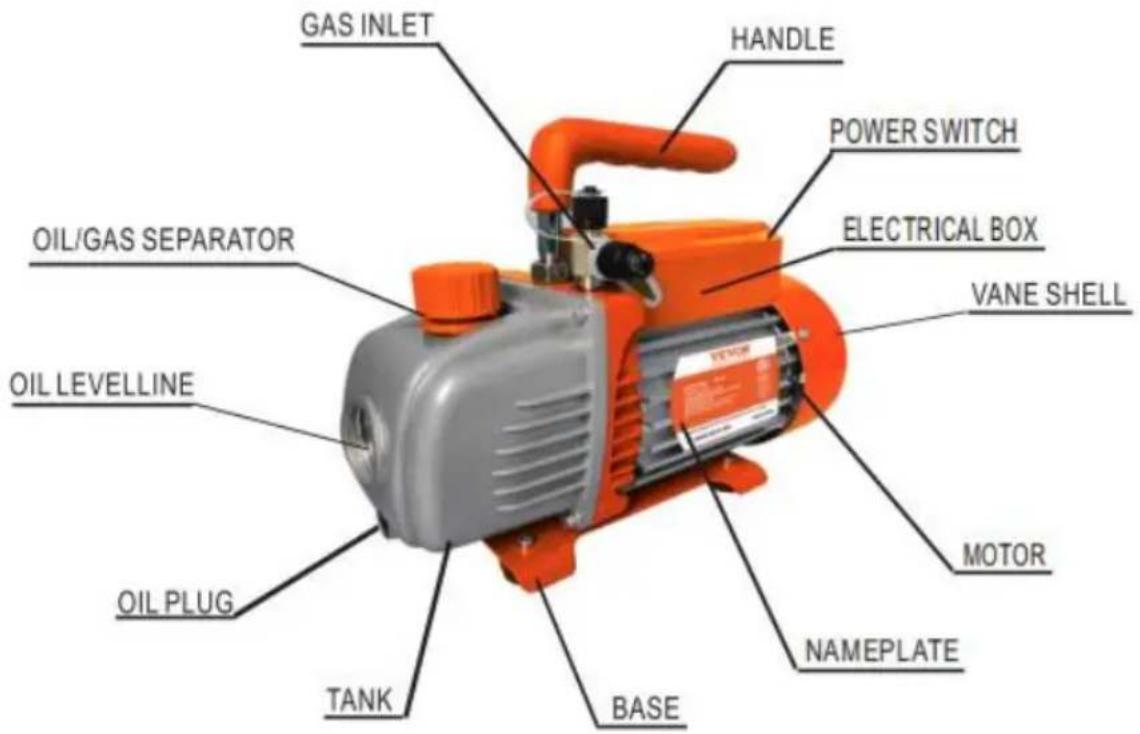

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

Modell		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Stromspannung		120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz	120 V/60 Hz	220-240 V/50 Hz
Freie Luftverdrängung	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Ultimatives Vakuum	Pa	8	8	8	8	8	8	8	8
Motor	HP	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Ansaugstutzen		1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich; 1/2"ACME männlich;	1/4"SAE männlich;
Öl Kapazität	ml	250	250	200	200	250	250	200	200
Maße	mm	290*120*22 0	290*120*2 20	305*110*22 0	305*110* 220	290*120*220	290*120* 220	305*110*220	305*110*22 0
Nettogewicht	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Verwendbares Kältemittel		R134a, R22, R410A und alle anderen A1-Kältemittel				R32, R1234yf, R134a, R22, R410A und alle anderen A1-A2L-Kältemittel

Lieferumfang des Vakuumpumpen-Manometersatzes

Packungsinhaltsliste

Name einsetzen	3,5 CFM-Kit für A	4 CFM Kit für ne Klimaanlage	4 CFM-Kit für A	3,5 CFM-Kit für di Klimaanlage eines Neufahrzeugs

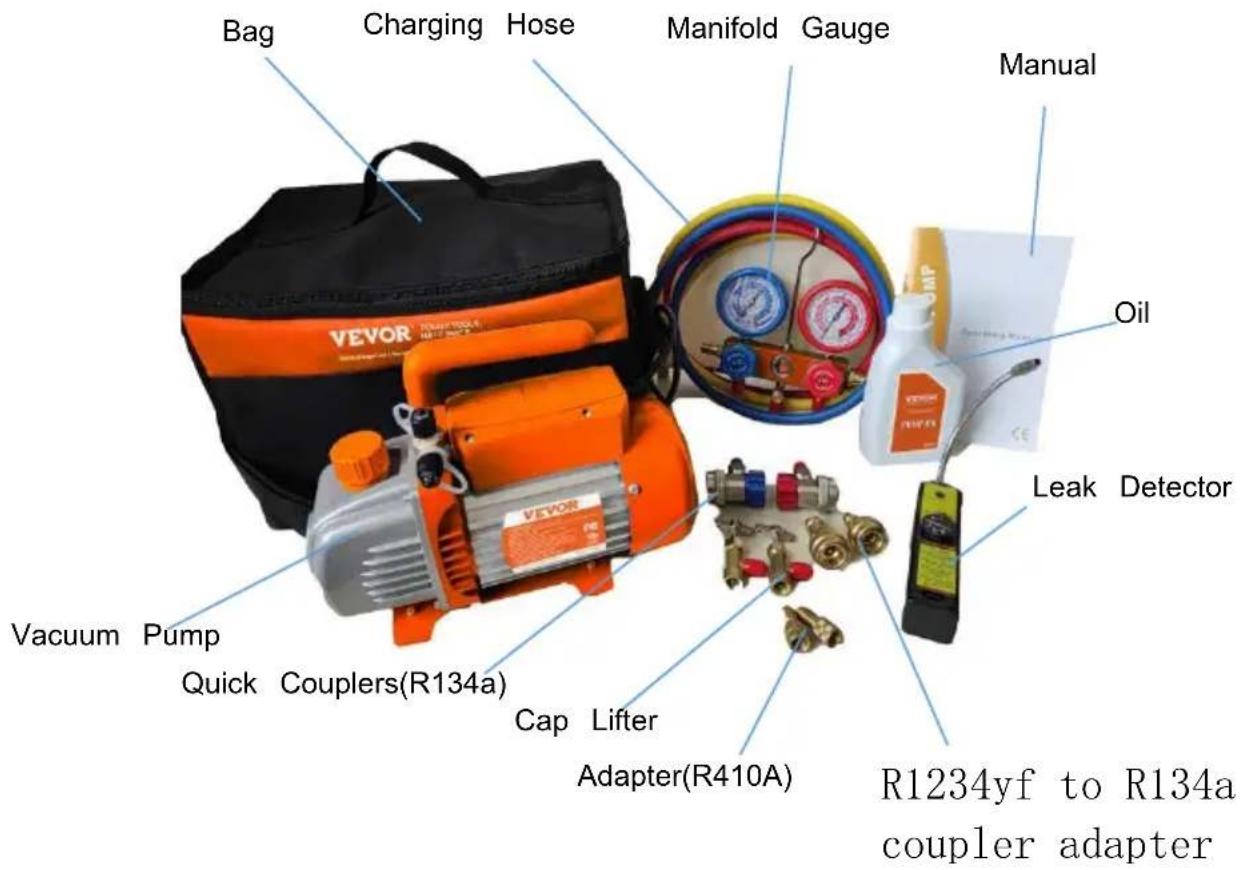

VerpackungAufführen	3,5CFM Vakuumpumpe x1Krümmerlehrex1Aufladen Hosex3R410A-Adapter x2R134a-Kappenheberx1Taschex1R134a-Schnellkupplungen (Hoch- und Niederdruck) x1Vakuumpumpenöl x1Handbuchx1	4CFM Vakuumpumpex1Krümmerlehrex1Aufladen Hosex3R410A Adapterx2R134a-Kappenheberx1Taschex1R134a-Schnellkupplungen (Hoch- und Niederdruck) x1Vakuumpumpenöl x1Handbuchx1	4CFM Vakuumpumpex1Krümmerlehrex1Aufladen Hosex3R410A-Adapter x2R134a-Kappenheberx1R134a-Schnellkupplungen (Hoch- und Niederdruck) x1Taschex1Leckdetektorx1Vakuumpumpenöl x1Handbuchx1	3,5CFM Vakuumpumpe x1Krümmerlehrex1Aufladen Hosex3R410A-Adapter x2R134a-Kappenheberx1R134a-Schnellkupplungen (Hoch- und Niederdruck) x1R1234yf-Kappenheberx1Taschex1R1234yf auf R134aKoppleradapter x2Vakuumpumpe Pilx1Handbuchx1

1. Vorbereitung der Pumpe: Den Stopfen der Pumpe einstecken und einfüllen. den Höchststand zu überschreiten.
2. Suchen Sie die Hoch- und Niederdruck-Serviceanschlüsse des Klimaanlagensystems. Diese Anschlüsse befinden sich normalerweise in der Nähe des Kompressors an den Leitungen.
3. Schließen Sie die Manometerschläuche an die Hoch- und Niederdruck-Serviceanschlüsse des Klimaanlagensystems an. Die Hochdruckseite ist normalerweise rot und die Niederdruckseite blau markiert. Wählen Sie den passenden Adapter für das Kältemittelsystem und die Armatur.
4. Schließen Sie die Ventile am Manometer und schließen Sie die Schläuche von der Vakuumpumpe an das Manometer an. Schalten Sie Vakuumpumpe ein und lassen Sie sie einige Minuten laufen, um sicherzustellen, dass sie ordnungsgemäß funktioniert.
5. Öffnen Sie die Ventile am Manometer und lassen Sie die Vakuumpumpe laufen, bis der Systemdruck etwa 30 ZollHg erreicht unsich stabilisiert. Pumpen Sie mindestens 30 Minuten lang weiter, um sicherzustellen, dass die gesamte verbleibende Luft entfernt wurde.
6. Schließen Sie die Ventile am Manometer und schalten Sie die Vakuumpumpe aus.
   Lassen Sie das System wie empfohlen etwa 30 Minuten ruhen, um sicherzustellen, dass keine Lecks vorhanden sind. Jeder Anstieg des a dem Manometer angezeigten Drucks weist auf ein Leck hin.
7. Wenn Sie davon überzeugt sind, dass keine Lecks vorhanden sind und das gewünschte Vakuumniveau erreicht ist, können Sie entweder Kühlmittel einfüllen oder das Ventil für die zukünftige Verwendung schließen.

Die ordnungsgemäße Wartung der Vakuumpumpe ist für ihre optimale Leistung unerlässlich. Hier sind einige Wartungsrichtlinien:

◆ Halten Sie die Pumpe sauber und frei von Fremdkörpern.
◆ Halten Sie den Ölstand stets bis zum Ölstand aufrecht und lassen die Pumpe nie ohne Öl laufen.
- Halten Sie das Öl sauber. Wenn das Öl schmutzig oder schlammig wird oder Wasser oder andere flüchtige Substanzen eindringen, beeinträchtigt dies die Leistung der Pumpe und das Öl sollte ausgetauscht werden. Um das Öl auszutauschen, starten Sie die Pumpe und lassen Sie sie etwa 30 Minuten lang laufen, um das verdünnen. Stoppen Sie dann die Pumpe und lassen Sie das Öl der Ölablassschraube ab. Öffnen Sie den Gaseinlass und lassen Sie die Pumpe 1–2 Minuten lang laufen, während Sie eine kleine Mer sauberes Öl in den Gaseinlass geben. Dadurch wird das Restöl a dem Inneren der Pumpe ersetzt. Nachdem Sie sichergestellt haben dass die Pumpe sauber ist, setzen Sie die Ablassschraube wieder und füllen Sie das saubere Pumpenöl aus dem Gaseinlass bis zu Ölstand ein.

Um die Pumpe bei längerem Nichtgebrauch zu lagern, decken Sie Öldeckel und den Auspuffdeckel (sofern vorhanden) ab und lagern sie an einem trockenen Ort.

◆ Die Reparatur der Pumpe sollte nur von einem qualifizierten Servicetechniker durchgeführt werden.

Problem	Mögliche Ursache	Korrektur
Niedriges Vakuum	1. Ölmangel	1. Öl bis zur Ölstandslinie nachfüllen
	2. Schmutziges Öl	2. Ölwechsel
	3. Ölzufuhr ist blockiert	3. Reinigen Sie den Oleinlass oder Filter
	4. Schlauch oder Gaseinlass ist verstopft	4. Überprüfen Sie die Verbindungsrohre
	5. Pumpe ist für die Anwendung ungeeignet	5. Besorgen Sie sich eine geeignete Pumpe die Anwendung
Öllecks	1. Öldichtung ist beschädigt	1. Ersetzen Sie die Öldichtung
	2. Gehäusedichtung ist locker oder verschlissen	2. Ersetzen Sie die Gehäusedichtung
Ölspray	1. Zu viel Öl	1. Stellen Sie den Ölstand auf den empfoh Stand ein
	2. Der Gaseinlassdruck ist zu hoch oder es wurde zu viel Gas gepump	2. Verwenden Sie eine größere Pumpe oder reduzieren Sie den Gaseinlassdruck
Startschwierigkeit	1. Öltemperatur ist zu niedrig	1. Versuchen Sie mehrmals, die Pumpe zu starten, um das Öl zu erwärmen
	2. Elektrische Störung	2. Überprüfen und beheben Sie alle elektrisch Probleme
	3. Fremdkörper befinden sich in de Pumpe	3. Überprüfen und entfernen Sie alle Fremdkörper aus dem Pumpensystem
Das Vakuum wird nicht richtig erzeugt	Leck im Vakuummeter oder in den Anschlüssen	Bestätigen Sie das Leck, indem Sie das Vakuummeter überwachen, während Sie Vakuumpumpenöl an allen Verbindungen oder vermuteten Leckstellen anwenden. Das Vakuum wird sich kurzzeitig verbessern, während das das Leck abdichtet.

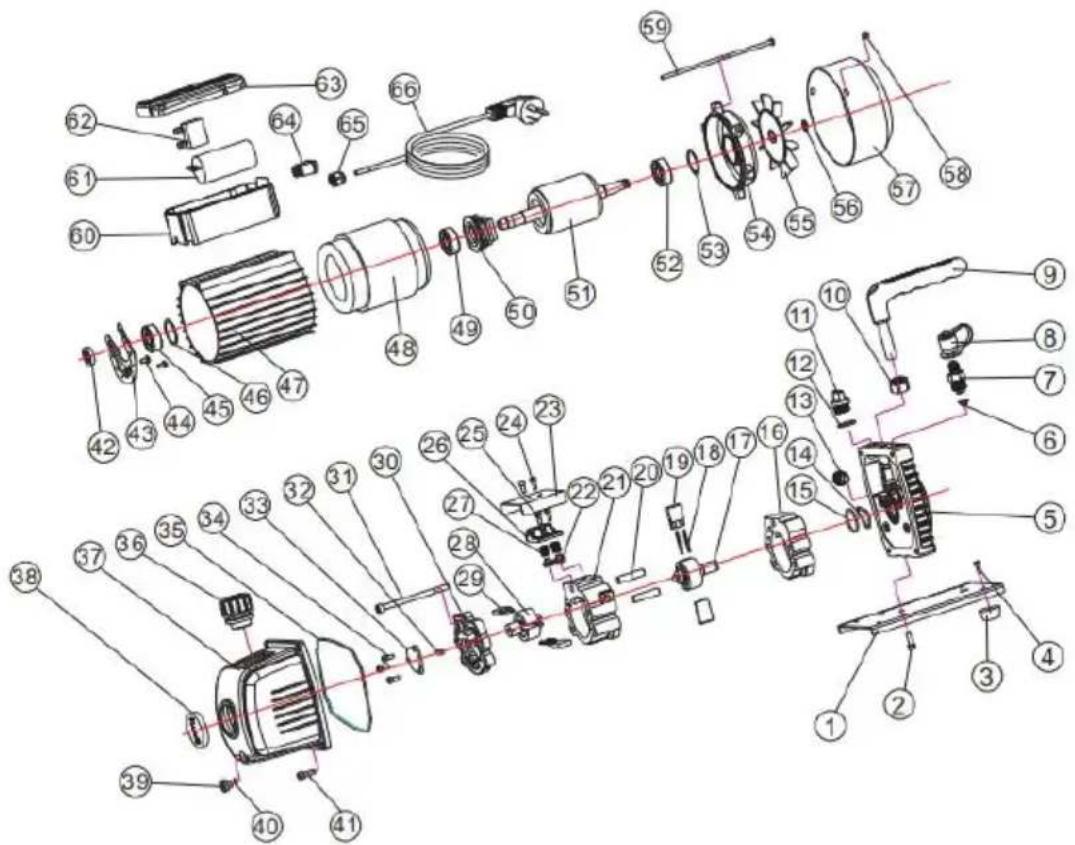

EXPLODED DIAGRAM OF THE PUMP
