BRUKSANVISNING KQ-1.5K Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

VAKUUMPUMPSGRÄNNINGSMÄTARSET BRUKSANVISNING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gå för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras tillsammans med vanlig hushållsavfall utan måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater.

INTRODUCTION

Välkommen till användarmanualen för din vakuumpump och mätare, utformad för att hjälpa dig att underhålla ditt AC-system. Denna verktygssats innehåller en vakuumpump, vakuummätare, slangar och adaptrar och är nödvändig för att dammsuga och ladda upp kylmediet AC-system.

Denna användarmanual har utvecklats för att ge dig omfattande vägledning om hur du använder verktygssatsen. Vi kommer att förklara nyckelfunktionerna och komponenterna i satsen, samt tillhandahålla viktig säkerhetsriktlinjer för att hjälpa dig undvika potentiella risker eller skade under underhåll.

Observera att detta är en grundläggande användarguide för AC-underhållsscenarier. Vi rekommenderar att du bekantar dig med drif av AC-underhåll och har tillräcklig kunskap för att undvika skador eller personskador.

Genom att följa instruktionerna och riktlinjerna i denna användarmanual kan du säkerställa säker och effektiv användning av din vakuumpumps och underhålla eller reparera ditt AC-system för att garantera optimal prestanda.

SAFETY PRECAUTIONS

Observera att även om denna bruksanvisning innehåller viktiga varninga försiktighetsåtgärder och instruktioner för användning av vakuumpumpen och mätarsatsen, kan den inte förutse alla möjliga situationer eller tills som kan uppstå under användning. Det är viktigt för operatören att u gott omdöme, sunt förnuft och försiktighet när han hanterar produkten. Dessa faktorer kan inte byggas in i produkten utan måste tillhandahåll operatören.

Säkerhetsriktlinjer för h andning av v akuumpumpen

◆ För att säkerställa säker och korrekt användning av detta kit är de viktigt att notera att det endast är utformat för att suga luft eller mängder kvarvarande köldmedium. Den ska inte användas för att bort köldmedium direkt från ett AC-system.
- Om köldmedieåtervinning krävs, rekommenderas starkt en återvinningsmaskin. Användning av en vakuumpump och återvinningstank för att återvinna köldmedium utan en återvinningsmaskin bör endast användas av en utbildad och certifie AC-tekniker.
Risk för elektriska stötar: Rör inte vid vakuumpumpen med våta händer eller när du står på en våt yta. Använd alltid vakuumpum en torr miljö och anslut den till ett ordentligt jordat uttag.
Brandrisk: Använd inte vakuumpumpen i närheten av brandfarliga eller brännbara material. Håll pumpen borta från värmekällor eller gnisto såsom lågor, cigaretter eller elektriska apparater.
◆ Explosionsrisk: Använd inte vakuumpumpen med gaser som är brandfarliga, explosiva eller giftiga. Kontrollera alltid säkerhetsdatabladet (SDS) för gasen innan du använder den med vakuumpumpen. Dessutom, överskrid inte det specificerade

tryckintervallet för pumpen.

◆ Korrosionsrisk: Använd inte vakuumpumpen med gaser som kan korrodera metaller eller utöva kemiska laddningar. Kontrollera gasen kompatibilitet med pumpens material och dess tillbehör. Använd allt skyddshandskar och glasögon vid hantering av frätande material.

◆ Använd aldrig pumpen utan olja, eftersom detta kan skada pumpen och skapa potentiella faror.

◆ Temperaturen på den pumpade gasen bör inte överstiga 80°C, och omgivningstemperaturen bör vara runt 5°C till 60°C. Detta kommer hjälpa till att förhindra skador på pumpen och säkerställa säker dr

◆ Dra alltid i kontakten när du kopplar ur pumpen. Koppla inte ur enheten genom att dra i kabeln, eftersom det kan orsaka skada sladden och skapa potentiella faror.

◆ Använd inte en skadad kontakt eller ett skadat uttag, eftersom det orsaka elektriska stötar eller brand.

Säkerhetsriktlinjer för h andning av mätarsatsen

Bär lämplig personlig skyddsutrustning (PPE), såsom skyddsglasögon och handskar, när du använder mätarsatsen. Detta är särskilt viktig vid hantering av köldmedium, som kan orsaka hud- och ögonirritati och kan vara skadligt vid inandning.

◆ Se till att mätarsatsen är ordentligt ansluten och säkrad före användning. Lösa anslutningar kan leda till läckor, vilket kan göra köldmediet läcker ut i miljön och skapar en farlig situation.

◆ Använd alltid mätaren i ett välventilerat utrymme. Detta är viktigt fö undvika ansamling av köldmedieångor, som kan tränga undan syre och skapa en kvävningsrisk. Om du känner dig yr eller yr när du använder mätinstrumentet, flytta omedelbart till ett välventilerat utrymme.

- Överskrid inte det maximala trycket för mätarsatsen och slangarna Denna information bör tydligt märkas på själva mätaren eller i användarmanualen. Om det maximala trycket överskrids kan det led till att mätaren inte fungerar eller till och med går sönder, vilket leda till potentiella faror.

◆ Serviceslangar tål inte höga temperaturer eller kraftig mekanisk påfrestning. Håll serviceslangarna borta från rörliga eller heta motordelar. Serviceslangar kan spricka eller brista och orsaka skad
◆ Använd aldrig mätaruppsättningen för andra ändamål än de som anges i manualen. Att använda mätaruppsättningen för andra applikationer kan resultera i skador på utrustningen, potentiella skad eller andra faror.

GETTING STARTED

Vi presenterar serien med vakuumpumpar och mätare

Produktserien innehåller 4 SKU:er, där varje vakuumpump och mätarsa är designad för olika användarscenarier och avsedda ändamål baserat pumpens och tillbehörens explosionssäkra prestanda.

SKU1: 3.5 CFM Kit för AC är utformad för att underhålla de flesta hem/fordon AC eller kylmedelssystem som använder A1-köldmedium. De bör dock inte användas för att underhålla AC-system med R32, R1234 eller andra A2L-köldmedier eller högre nivåer.

SKU2: 4 CFM Kit för ny AC är designad för att underhålla de flesta eller kylmedelssystem, och på grund av sin gnistfria design kan den användas för att underhålla AC-system med R32, R1234yf (snabbanslutningsadapter ingår ej) eller andra A2L-köldmedier, såväl sor alla A1-köldmediesystem.

SKU3: 4 CFM Kit för AC med läckagedetektor är utformad för att underhålla de flesta AC- eller köldmediumsystem som använder A1-köldmedium och inkluderar en läckagedetektor för att hjälpa operatö att hitta läckpunkten i systemet.

SKU4: 3.5 CFM Kit för nya fordon AC är designat för att underhålla flesta hem/fordon AC eller kylmedelssystem som använder A1-köldmedium, såväl som system som använder A2L-köldmedium på

grund av dess gnistfria design. Den kommer med R134a snabbkopplin och R1234yf-adaptrar för att göra den användbar för både gamla och nytillverkade fordon.

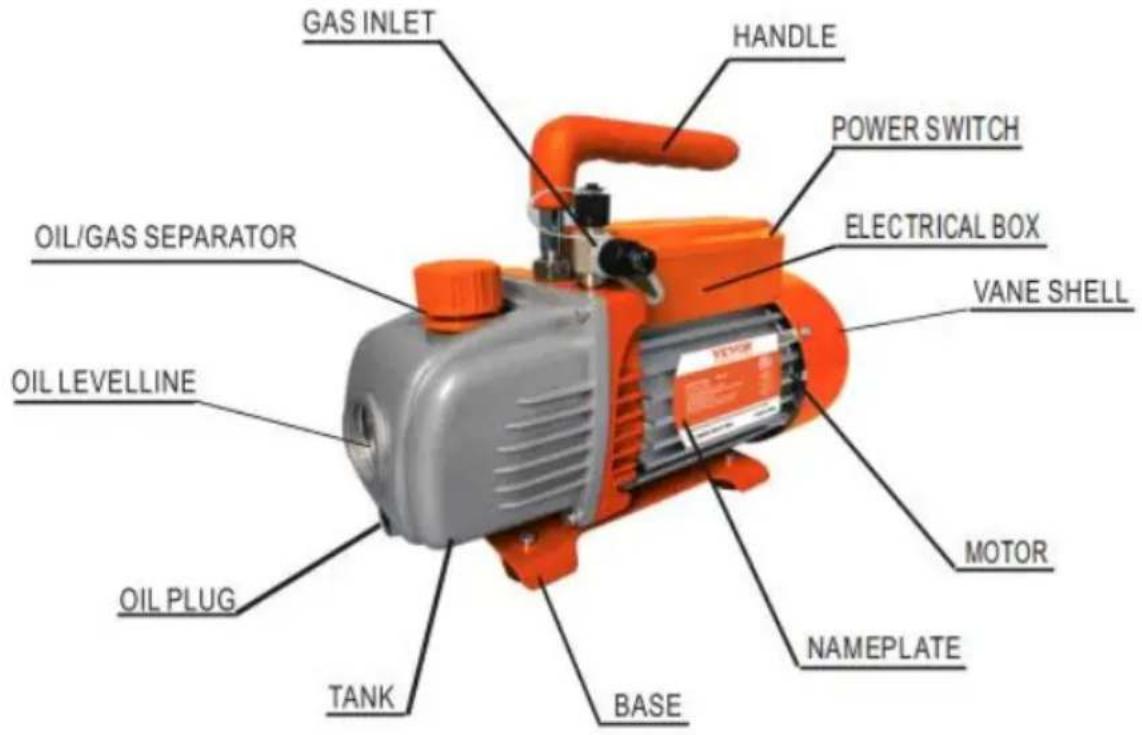

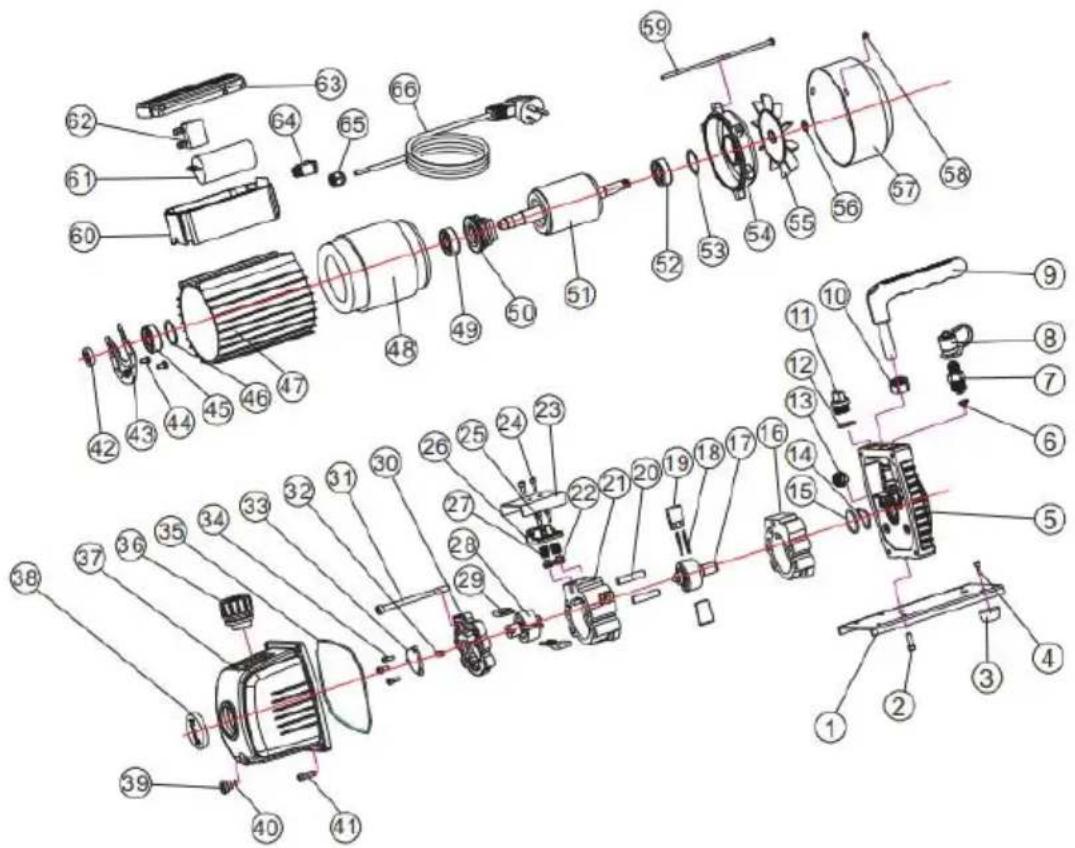

Förklaring av vakuumpumpens komponenter och specifikation

GAS INLET HANDLE POWER SWITCH OIL/GAS SEPARATOR ELECTRICAL BOX VANE SHELL OIL LEVELLINE MOTOR OIL PLUG TANK BASE NAMEPLATE

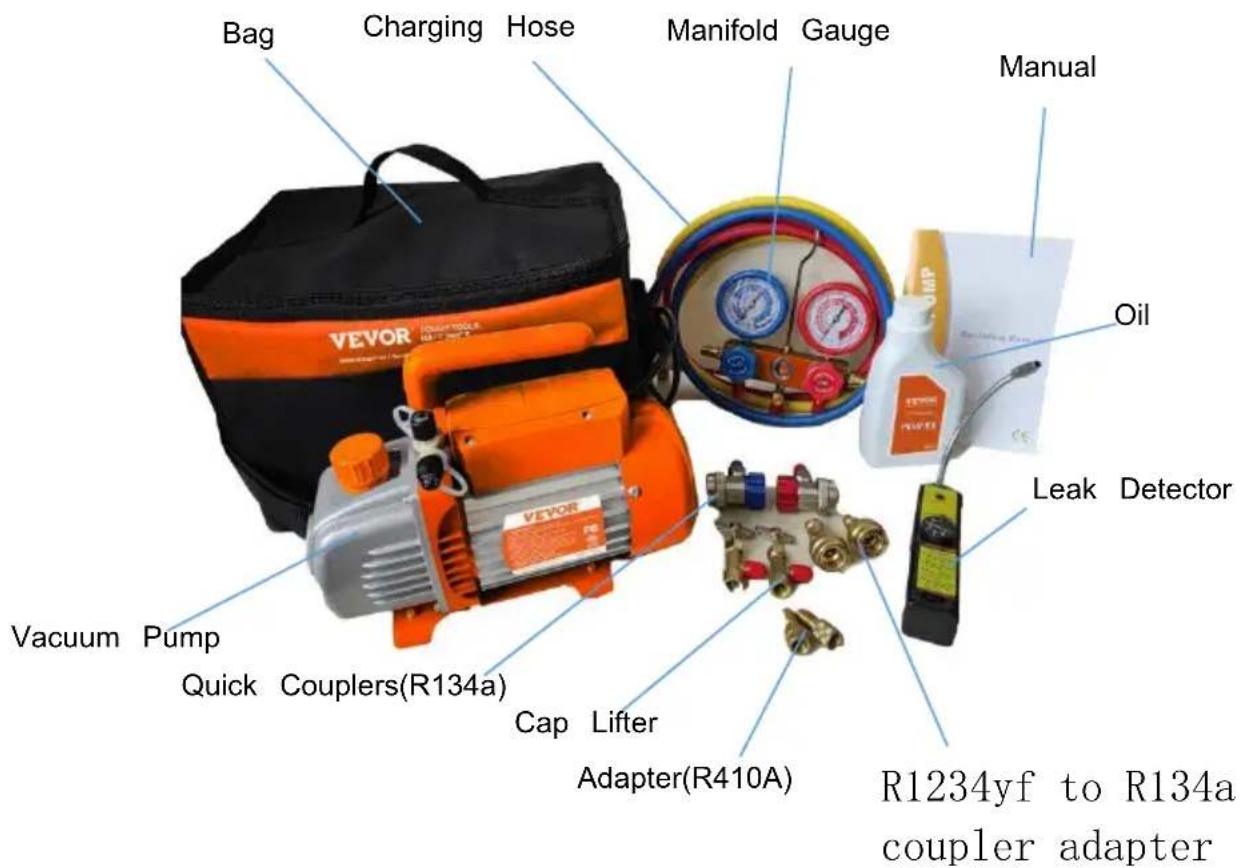

Vakuumpumps grenrörsmätare uppsättning förpackningens innehåll

Modell		KQ-1K		KQ-1,5K		KQ-1K		KQ-1,5K
Spänning		120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz	120V/60Hz	220-240V/50Hz
Fri luftförskjutning	CFM	3.5	3.5	4	4	3.5	3.5	4	4
Ultimat vakuum	Pa	8	8	8	8	8	8	8	8
Motor	HP	1/5	1/5	1/4	1/4	1/5	1/5	1/4	1/4
Insugningskoppling		1/4" SAE hane; 1/2" ACME hane;	1/4" SAE hane;	1/4" SAE hane; 1/2" ACME hane;	1/4" SAE hane;	1/4" SAE hane; 1/2" ACME hane;	1/4" SAE hane; 1/2" ACME hane;	1/4" SAE hane; 1/2" ACME hane;	1/4" SAE hane;
Oljekapacitet	ml	250	250	200	200	250	250	200	200
Mått	mm	290*120*22 0	290*120*2 20	305*110*22 0	305*110* 220	290*120*220	290*120* 220	305*110*220	305*110*22 0
Nettovikt	Kg	5.5	5.4	5.8	5.8	5.5	5.4	5.8	5.8
Tillämpligt köldmedium		R134a, R22, R410A och alla andra A1-köldmedier				R32, R1234yf, R134a, R22, R410A och alla andra A1-A2L-köldmedier

Ange namn	3.5 CFM Kit fö AC	4 CFM Kit för AC	4 CFM Kit för	3.5 CFM Kit fö nya fordon AC
FörpackningLista	3.5CFMVakuumpumpx1Fördelarmätare1Laddar Hosex3R410A-adapter x2R134a Cap Lifterx1Väskax1R134asnabbkopplingar(högt och lågt tryck)x1Vakuumpump Oilx1Manualx1	4CFMVakuumpumpx1Fördelarmätare1Laddar Hosex3R410A Adapterx2R134a Cap Lifterx1Väskax1R134asnabbkopplingar(högt och lågt tryck)x1Vakuumpump Oilx1Manualx1	4CFMVakuumpumpx1Fördelarmätare1Laddar Hosex3R410A-adapter x2R134a Cap Lifterx1R134asnabbkopplingar(högt och lågt tryck)x1Väskax1Läckagedetektorx1Vakuumpump Oilx1Manualx1	3.5CFMVakuumpumpx1Fördelarmätare1Laddar Hosex3R410A-adapter x2R134a Cap Lifterx1R134asnabbkopplingar(högt och lågt tryck)x1R1234yf Cap Lifterx1Väskax1R1234yf till R134akopplingsadapter x2Vakuumpump Pilx1Manualx1

1. Pumpförberedelse: Sätt i pumpens plugg och fyll den med olja, s att inte att överskrida maxnivån.
2. Leta reda på hög- och lågtrycksportarna i AC-systemet. Dessa po är vanligtvis belägna nära kompressorn på ledningarna.
3. Anslut mätarsatsens slangar till hög- och lågtrycksserviceportarna pAC-systemet. Högtryckssidan är vanligtvis märkt med rött och lågtryckssidan med blått. Välj lämplig adapter för köldmediesystemet oc armaturen.
4. Stäng ventilerna på mätarsatsen och fäst slangarna från vakuumpumpen till mätarsatsen. Slå på vakuumpumpen och låt den gå några minuter för att säkerställa att den fungerar korrekt.
5. Öppna ventilerna på mätarsatsen och låt vakuumpumpen arbeta til systemtrycket när cirka 30 tum Hg och stabiliseras. Fortsätt pumpa i 30 minuter för att säkerställa att all återstående luft avlägsnas.
6. Stäng ventilerna på mätaren och stäng av vakuumpumpen. Tillåta vila systemet i cirka 30 minuter, som rekommenderat, för att bekräfta det inte finns några läckor. Varje ökning av trycket som visas på mätaruppsättningen innebär att det finns en läcka.
7. När du är övertygad om att det inte finns några läckor och har önskad vakuumnivå kan du antingen fylla på köldmediet eller stänga ventilen för framtida bruk.

Korrekt underhåll av vakuumpumpen är avgörande för att säkerställa d

optimala prestanda. Här är några underhållsriktlinjer:

Häll pumpen ren och fri från främmande föremäl.

Håll oljan fylld till oljenivån och låt aldrig pumpen gå utan olja.

Håll oljan ren. Om oljan blir smutsig, lerig eller vatten eller andra

flyktiga ämnen kommer in, kommer det att påverka pumpens prestanda och oljan bör bytas ut. För att byta olja, starta pumpen och kör den i cirka 30 minuter för att göra oljan tunn. Stoppa sedan pumpen och tappa ur oljan från oljeavtappningspluggen. Öppna gasinloppet och kör pumpen i 1-2 minuter samtidigt som du tillsätter liten mängd ren olja till gasinloppet. Detta för att ersätta den kvarvarande oljan från insidan av pumpen. Efter att ha säkerställt att pumpen är ren, sätt tillbaka avtappningspluggen och fyll på den rena pumpoljan från gasinloppet till oljenivån.

För att förvara pumpen när den inte används under långa perioder, täck över oljelocket och avgaslocket (om tillämpligt) och förvara det på en torr plats.

Reparation av pumpen bör endast utföras av en kvalificerad servicetekniker.

Låg grad av vakuum	1. Otilräcklig olja	1. Fyll på olja upp till oljenivålinjen
	2. Smutsig olja	2. Byt ut oljan
	3. Oljeintaget är blockerat	3. Rengör oljeintaget eller filtret
	4. Slangen eller gasinloppet är igensatt	4. Kontrollera anslutningsrören
	5. Pumpen är olämplig för applikationen	5. Skaffa en lämplig pump för applikationen
Oljeläckor	1. Oljetätningen är skadad	1. Byt ut oljetätningen
	2. Huspackningen är lös eller utslite	2. Byt ut huspackningen
Oljespray	1. För mycket olja	1. Justera oljenivån till den rekommenderade nivån
	2. Gasinloppstrycket är för högt elle för mycket gas har pumpats	2. Använd en större pump eller minska gasinloppstrycket
Startsvårigheter	1. Oljetemperaturen är för låg	1. Försök att starta pumpen flera gånger fö värma oljan
	2. Elektriskt fel	2. Kontrollera och reparera eventuella elektris problem
	3. Främmande föremål finns i pump	3. Kontrollera och ta bort främmande förema från pumpsystemet
Underlåtenhet att dra ett bra vakuum	Läckage i vakuummätare eller anslutningar	Bekräfta läckaget genom att övervaka vakuummätaren medan du applicerar vakuumpumpolja vid alla anslutningar eller misstänkta läckagepunkter. Vakuumet förbättra en kort stund medan oljan tätar läckan.
