Type de produit	Système de surveillance de pression des pneus (TPMS)
Marque	Vevor
Modèle	C260
Fréquence	315 MHz
Alimentation de l'affichage	3,7 V (batterie rechargeable)
Alimentation des capteurs	2,0 ~ 3,6 V (pile interne)
Courant de fonctionnement (affichage)	≤ 15 mA
Courant de veille (affichage)	≤ 50 µA
Courant statique (capteurs)	≤ 1 µA
Courant dynamique (capteurs)	≤ 15 mA
Température de fonctionnement (affichage)	-20 °C ~ +70 °C
Température de fonctionnement (capteurs internes)	-40 °C ~ +120 °C
Température de fonctionnement (capteurs externes)	-20 °C ~ +85 °C
Pression par défaut HI	3,30 bar
Pression par défaut LO	1,70 bar
Plage de réglage de pression	2,60 ~ 6,00 bar
Température HI par défaut	80 °C
Plage de réglage de température	70 ~ 90 °C
Nombre de capteurs	6
Installation des capteurs	Externe ou interne
Fonctions principales	Surveillance pression et température, alarme HI/LO, appairage, échange de pneus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas utiliser pendant la conduite. Arrêter le véhicule en cas d'alarme. Ne pas détecte les dommages soudains.
Pièces détachées et réparabilité	Capteurs, écrous antivol, câble de données. Support technique via www.vevor.com/support
Informations générales	Importé par Sanven Technology Ltd. (États-Unis). Garantie électronique disponible en ligne.

FOIRE AUX QUESTIONS - C260 Vevor

Comment mettre sous tension l'affichage du Vevor C260 ?

Appuyez et maintenez enfoncé le bouton DROIT pendant environ 3 secondes. L'écran s'allume. Pour éteindre, faites de même.

Comment régler les seuils de pression et température ?

Appuyez sur le bouton MENU pendant 4 secondes pour entrer en mode configuration. Utilisez les boutons GAUCHE/DROITE pour ajuster les valeurs (pression HI/LO de 2,60 à 6,00 bar, température HI de 70 à 90 °C). Appuyez sur MENU pour enregistrer et passer à l'étape suivante. Maintenez MENU 4 secondes pour quitter.

Comment appairer les capteurs au moniteur ?

Appuyez 8 fois sur le bouton « + » pour entrer en mode appairage (un bip retentit). L'icône du pneu avant gauche clignote. Gonflez le pneu correspondant (les capteurs s'activent automatiquement au-dessus de 25 km/h ou lors du gonflage). La pression s'affiche. Utilisez « + » ou « - » pour sélectionner le pneu suivant. Une fois tous les pneus réglés, maintenez « SET » 3 secondes pour enregistrer.

Que faire en cas d'alarme de pression ou température ?

Si la pression dépasse le seuil HI (3,30 bar par défaut) ou descend en dessous du seuil LO (1,70 bar), ou si la température dépasse 80 °C, une alarme retentit. Arrêtez le véhicule en toute sécurité et vérifiez les pneus. Gonflez ou dégonflez si nécessaire.

Comment échanger les positions des pneus sur le moniteur ?

Appuyez 8 fois rapidement sur le bouton « - » pour entrer en mode échange. Sélectionnez le premier pneu avec « - », appuyez sur « SET ». Sélectionnez le deuxième pneu avec « + » ou « - », puis maintenez « SET » pour confirmer l'échange et quitter.

Comment installer les capteurs externes ?

Dévissez le bouchon de valve, placez le joint anti-dérapant, vissez le capteur, puis serrez l'écrou antivol avec la clé fournie. Assurez-vous que le moniteur est allumé avant l'installation.

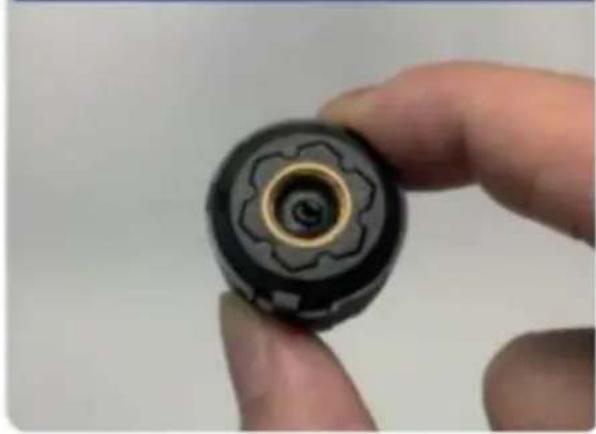

Quelle est la durée de vie de la pile des capteurs ?

La durée de vie dépend du kilométrage. En utilisation normale, elle peut durer plusieurs années. Lorsque la pile est faible, remplacez le capteur (non rechargeable).

Comment nettoyer le moniteur et les capteurs ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Ne plongez pas dans l'eau.

Le système fonctionne-t-il par temps de pluie ?

Oui, le moniteur et les capteurs sont conçus pour résister aux intempéries. Cependant, rechargez le moniteur par temps pluvieux/nuageux si l'icône de batterie clignote.

Où trouver le support technique et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également contacter le service client via le site.

MODE D'EMPLOI C260 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

TPMS

MODÈLE : C260

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner si nous ne vous informons plus en cas de mises à jour technologiques ou logicielles sur notre produit.

LISTE DES PIÈCES

Nom	Quantité
clé	1
Écrou antivol	1
Câble de données	1
Autocollant 3M	1
Machine hôte	4

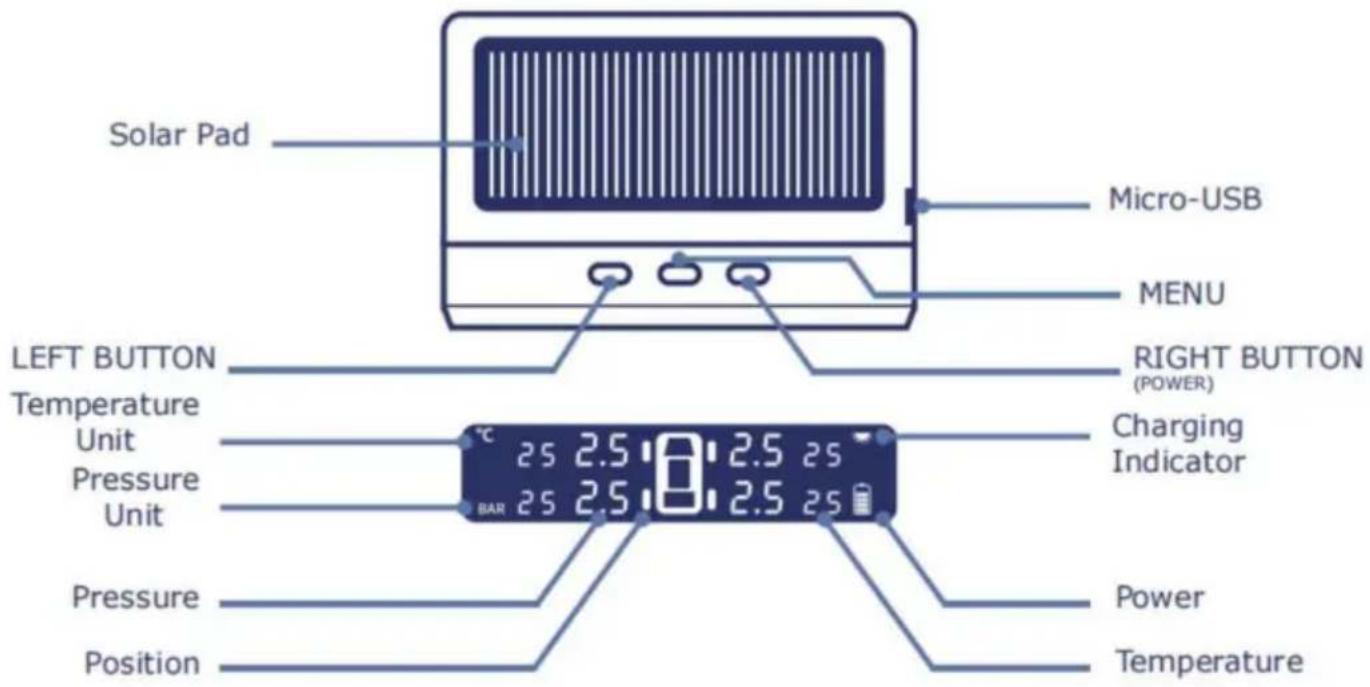

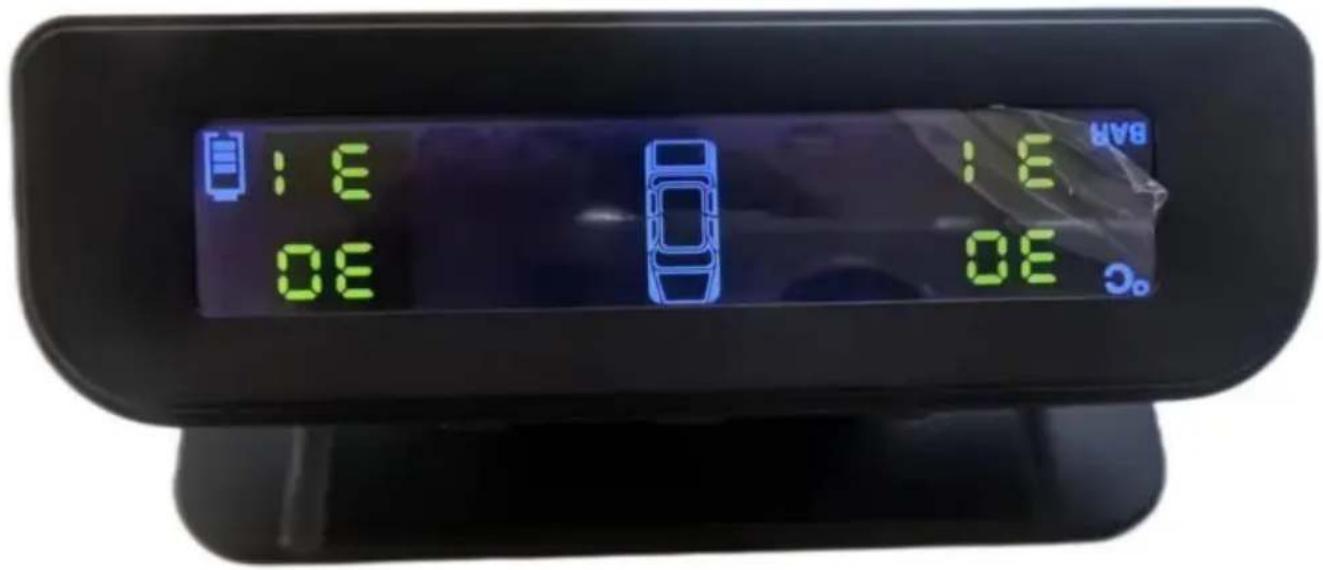

Instructions d'affichage

Composants : affichage 1 ; capteurs 6 ; manuel d'utilisation *1 ; clé à écrou *1

Mise sous tension : appuyez et maintenez enfoncé le bouton DROIT pendant 3 secondes

Mise hors tension : appuyez et maintenez enfoncé le bouton DROIT pendant 3 secondes

Les capteurs seront actifs lorsque la vitesse atteint 25 km/h et l'affichage

met automatiquement à jour les données en temps réel

Installation

Une fois le réglage terminé, appuyez et maintenez le bouton Menu pour enregistrer et quitter.

1. Entrez en mode de configuration

Appuyez et maintenez enfoncé le bouton MENU pendant 4 secondes pour entrer en mode de configuration et appuyez sur le bouton MENU pour sélectionner. (unité de pression -> unité de température -> limite de pression Hi/Lo -> limite de température)

2. Sélection du réglage de

l'unité de pression. Unité de pression, appuyez

sur le bouton GAUCHE/DROITE pour désirer BAR/PSI, appuyez sur le bouton MENU pour enregistrer et passer à l'étape suivante.

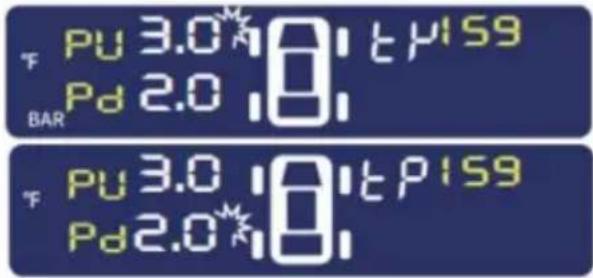

3. Réglage de la pression

Sélectionnez la pression HI/LO, appuyez sur le bouton GAUCHE/DROITE pour ajuster les données et appuyez sur le bouton MENU pour enregistrer et passer à l'étape suivante.

Réglage de pression par défaut HI: 3,30 bar. Réglage de

pression par défaut LO: 1,70 bar. Plage de réglage

réglable: 2,60\~6,00 bar

4. Réglage de la température. Sélectionnez

Température HI, appuyez sur le bouton GAUCHE/DROITE pour ajuster les données, puis appuyez sur le bouton MENU pour enregistrer et passer à l'étape suivante.

Réglage de température HI par défaut : 80 °C

Plage de réglage : 70 ~ 90 °C

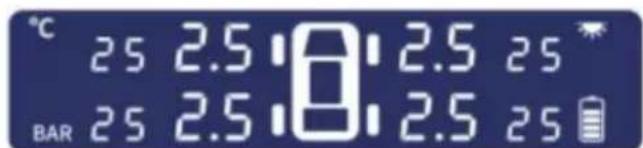

5. Enregistrer et quitter

Une fois le réglage terminé, appuyez et maintenez le bouton Menu pendant 4 secondes pour enregistrer et quitter.

CONSEILS : Le système reviendra en mode normal après

3 minutes si aucune opération n'est effectuée pendant le mode de configuration.

Appairage du capteur TPMS

Inflation et apparition

Appuyez 8 fois sur le bouton « + », entrez en mode d'appairage après un « bip ». Pneu avant gauche "

L'icône clignote, appuyez sur "+" ou "-" pour sélectionner le pneu. L'icône du pneu et la pression

continuent de clignoter, puis gonflez le pneu relativ (des capteurs externes seront ajoutés à l'air).

ajutage). affichera la valeur de pression. Appuyez ensuite sur "+" ou "-" pour sélectionner un autre pneu à régler. Une fois tous les pneus réglés, maintenez « SET » pendant 3 secondes et relâchez-le après un bip pour enregistrer les données. (Le mode d'appairage s'arrête automatiquement si aucune action dans 3 minutes)

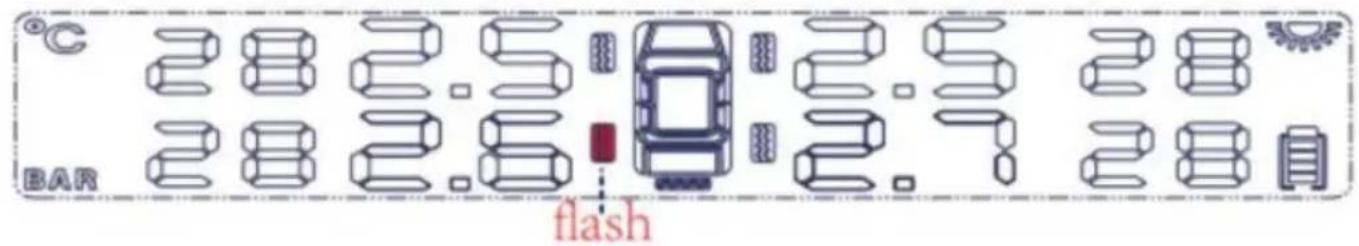

Échange de pneus

Lorsque vous échangez des pneus, vous devez faire attention aux affichages de pneus sur le moniteur, garder les pneus dans la même position du moniteur et de l'emplacement réel. Cette fonction est

simple et utile, veuillez le faire comme suit (par exemple, pneu arrière gauche et pneu arrière droit échange de pneus)

1. Entrez dans l'interface d'échange de pneus

Appuyez 8 fois rapidement sur le bouton « - », puis vous entrez dans l'interface d'échange de pneus. Avant gauche

Le pneu commence à clignoter, appuyez sur « - » pour sélectionner le premier pneu que vous souhaitez échanger. Par exemple, pneu arrière gauche :

1. Appuyez sur « SET » pour confirmer le premier pneu que vous souhaitez échanger, appuyez sur « + » ou « - »

pour sélectionner le deuxième pneu que vous souhaitez échanger (par exemple, pneu arrière droit)

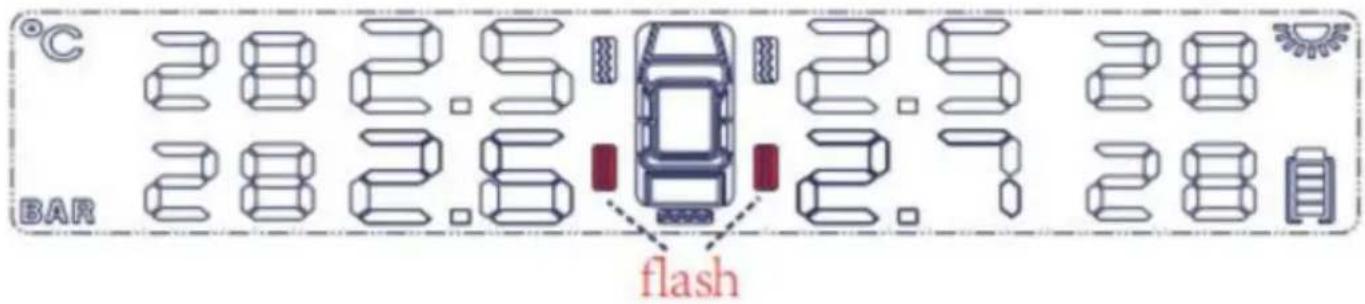

Maintenant, les icônes des pneus arrière gauche et droit clignotent en même temps :

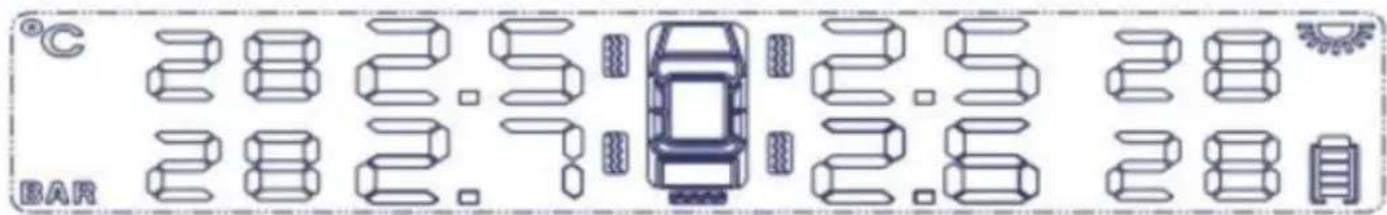

1. Maintenez « SET » pour confirmer l'échange et enregistrer les données, quitter le mode d'échange et revenir à l'affichage normal comme ci-dessous :

Installation de l'affichage

Vérifiez si cela est dû à un clou ou à une valve de pneu vieillissante.

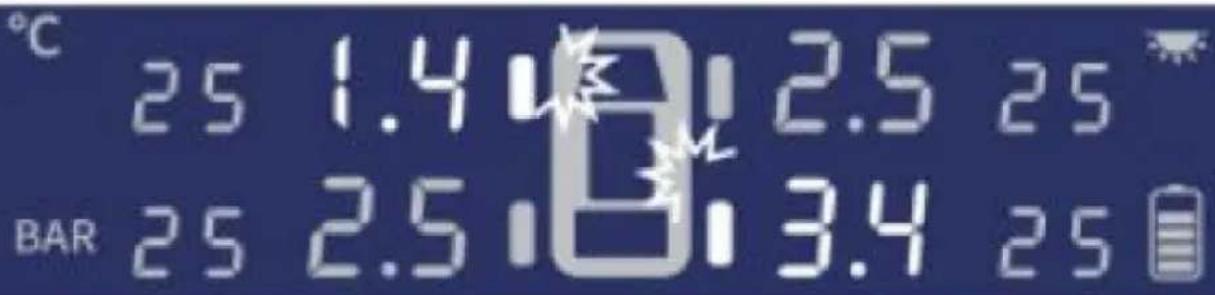

Alarme lorsque la pression dépasse la limite HI. (Réglage par défaut 3,3 bars)

Alarme lorsque la pression dépasse la limite LO. (Réglage par défaut 1,7 bar)

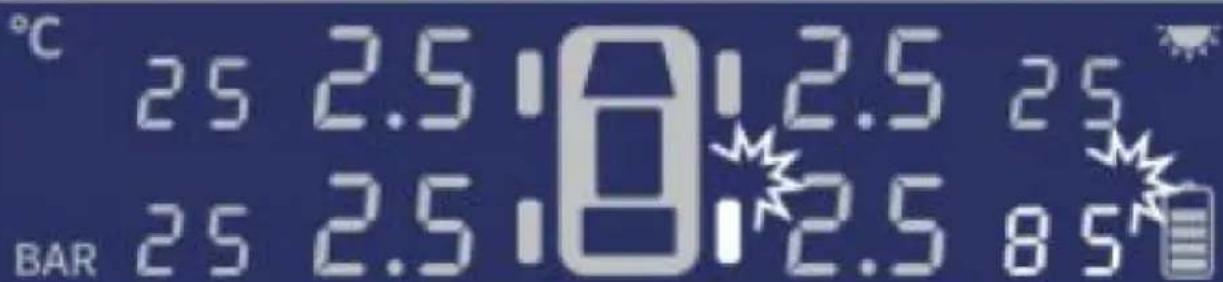

Alarme lorsque la température dépasse la limite HI (réglage par défaut 80 °C)

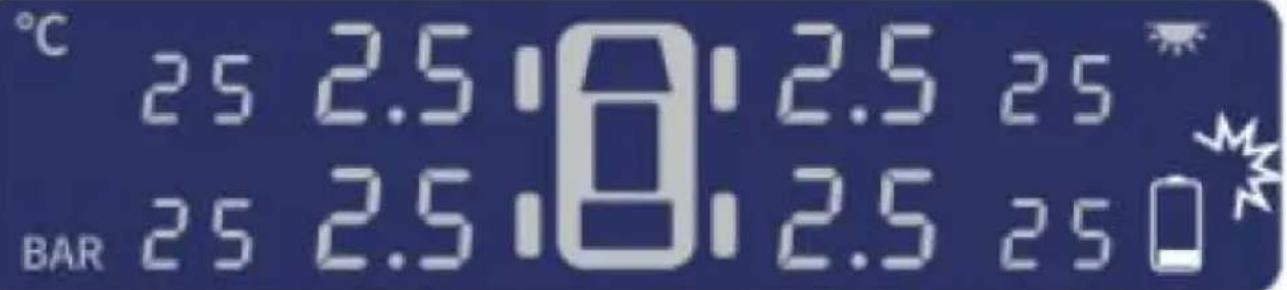

4. Alarme de batterie faible de l'affichage

Lorsque l'icône de la batterie clignote, l'alimentation sera bientôt épuisée. Veuillez charger via Micro-USB par temps pluvieux/nuageux.

Spécifications

Afficher

Fréquence : 315 MHz Tension : 3,7 V

Courant : fonctionnement ≤ 15 mA ; veille ≤ 50 µA

Environnement de travail : -20 °C ~ +70 °C

Capteurs

Fréquence : 315 MHz Tension : 2,0 ~ 3,6 V

Courant : statique ≤ 1 µA, dynamique ≤ 15 mA

Environnement de travail : Interne : -40 °C ~ +120 °C Externe : -20 °C ~ +85 °C

Surveillance

Installation du capteur externe

Corps principal

Écrous hexagonaux

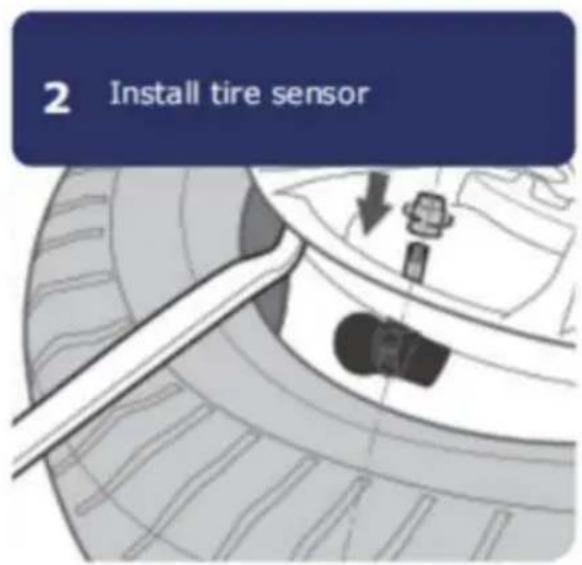

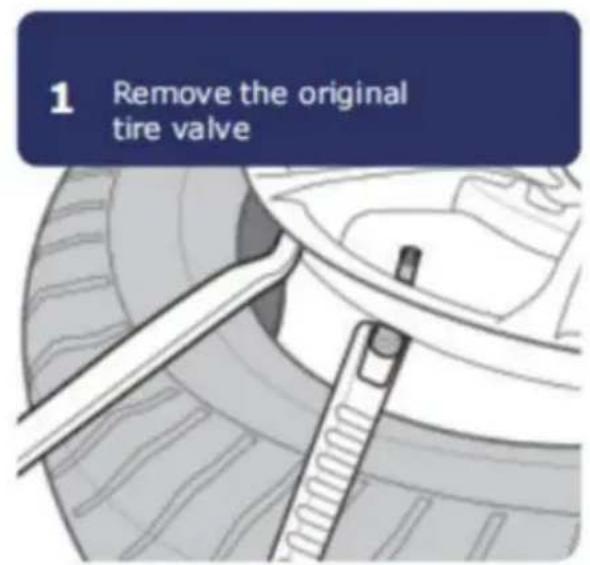

Installation du capteur interne

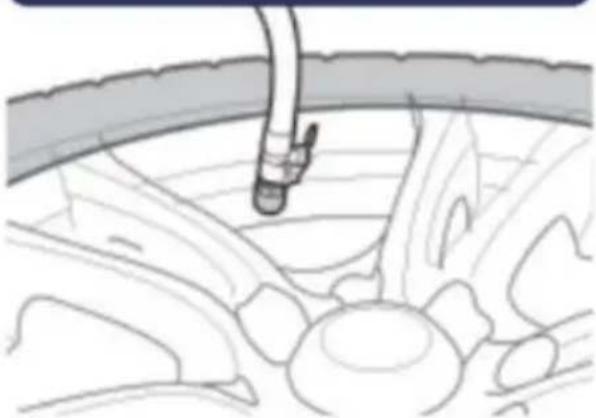

3 Gonfler le pneu

Veuillez installer les capteurs une fois le moniteur allumé

Cet appareil peut s'appliquer aux voitures qui ne sont pas équipées de TPMS en usine.

Normes et avec une pression des pneus limitée à 3,50 bars.

(Meilleur avec un accumulateur 12V)

Arrêtez le véhicule en toute sécurité lorsque l'alarme retentit.

Cet appareil ne peut pas détecter les dommages soudains aux pneus.

N'utilisez pas l'appareil pendant la conduite.

La durée de vie de la batterie des capteurs dépendra du kilométrage du véhicule.

Veuillez garer le véhicule dans un endroit sûr. En cas de vol de l'appareil, nous n'assumons aucune responsabilité. La température et la pression des pneus augmenteront (0,1 ~ 0,3 bar)

n'assumer aucune responsabilité. La température et la pression des pneus augmenteront (0,1 ~ 0,3 bar)

AVERTISSEMENT

Veuillez coller l'étiquette d'avertissement à côté de la valve pour rappeler que le capteur a été installé et éviter les dommages lors du démontage.

Veuillez coller l'étiquette d'avertissement à côté de la valve pour rappeler que le capteur a été installé et éviter les dommages lors du démontage.

1 Joint anti-dérapant
