Produkttyp	Däcktrycksövervakningssystem (TPMS)
Märke	Vevor
Modell	C260
Frekvens	315 MHz
Displayströmförsörjning	3,7 V (laddningsbart batteri)
Sensorströmförsörjning	2,0 ~ 3,6 V (internt batteri)
Driftström (display)	≤ 15 mA
Standby-ström (display)	≤ 50 µA
Statisk ström (sensorer)	≤ 1 µA
Dynamisk ström (sensorer)	≤ 15 mA
Driftstemperatur (display)	-20 °C ~ +70 °C
Driftstemperatur (interna sensorer)	-40 °C ~ +120 °C
Driftstemperatur (externa sensorer)	-20 °C ~ +85 °C
Standardtryck HI	3,30 bar
Standardtryck LO	1,70 bar
Tryckinställningsområde	2,60 ~ 6,00 bar
Standardtemperatur HI	80 °C
Temperaturinställningsområde	70 ~ 90 °C
Antal sensorer	6
Montering av sensorer	Extern eller intern
Huvudfunktioner	Tryck- och temperaturövervakning, HI/LO-larm, ihopparning, däckbyte
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Använd inte under körning. Stanna fordonet vid larm. Detekterar inte plötsliga skador.
Reservdelar och reparerbarhet	Sensorer, stöldsäkra muttrar, datakabel. Teknisk support via www.vevor.com/support
Allmän information	Importerad av Sanven Technology Ltd. (USA). Elektronisk garanti tillgänglig online.

Vanliga frågor - C260 Vevor

Hur sätter man på displayen på Vevor C260?

Tryck och håll ned HÖGER-knappen i cirka 3 sekunder. Skärmen tänds. För att stänga av, gör samma sak.

Hur ställer man in tryck- och temperaturgränser?

Tryck på MENU-knappen i 4 sekunder för att gå in i inställningsläge. Använd VÄNSTER/HÖGER-knapparna för att justera värdena (tryck HI/LO från 2,60 till 6,00 bar, temperatur HI från 70 till 90 °C). Tryck på MENU för att spara och gå till nästa steg. Håll MENU i 4 sekunder för att avsluta.

Hur parar man ihop sensorerna med monitorn?

Tryck på "+"-knappen 8 gånger för att gå in i ihopparningsläge (en pip hörs). Ikonen för vänster framdäck blinkar. Pumpa upp motsvarande däck (sensorerna aktiveras automatiskt över 25 km/h eller vid pumpning). Trycket visas. Använd "+" eller "-" för att välja nästa däck. När alla däck är inställda, håll "SET" i 3 sekunder för att spara.

Vad gör man vid tryck- eller temperaturlarm?

Om trycket överstiger HI-gränsen (3,30 bar som standard) eller understiger LO-gränsen (1,70 bar), eller om temperaturen överstiger 80 °C, ljuder ett larm. Stanna fordonet på ett säkert sätt och kontrollera däcken. Pumpa upp eller släpp ut luft vid behov.

Hur byter man däckpositioner på monitorn?

Tryck snabbt 8 gånger på "-"-knappen för att gå in i bytesläge. Välj första däcket med "-", tryck på "SET". Välj andra däcket med "+" eller "-", håll sedan "SET" för att bekräfta bytet och avsluta.

Hur installerar man externa sensorer?

Skruva av ventilkåpan, placera den halkskyddande packningen, skruva på sensorn och dra sedan åt stöldsäkra muttern med den medföljande nyckeln. Se till att monitorn är påslagen före installation.

Hur lång livslängd har sensorns batteri?

Livslängden beror på körsträckan. Vid normal användning kan den vara i flera år. När batteriet är svagt, byt ut sensorn (ej laddningsbar).

Hur rengör man monitorn och sensorerna?

Använd en mjuk, torr trasa. Undvik kemiska eller slipande rengöringsmedel. Doppa inte i vatten.

Fungerar systemet i regnigt väder?

Ja, monitorn och sensorerna är utformade för att motstå väder och vind. Ladda dock monitorn i regnigt/molnigt väder om batteriikonen blinkar.

Var hittar man teknisk support och garanti?

Gå till www.vevor.com/support för teknisk assistans och elektroniskt garantibevis. Du kan även kontakta kundtjänst via webbplatsen.

BRUKSANVISNING C260 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TPMS

MODELL: C260

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TPMS

MODELL: C260

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

DELLISTA

Namn	Kvantitet
rycka	1
Stöldskyddsmutter	1
Datakabel	1
3M klistermärke	1
Värdmaskin	4

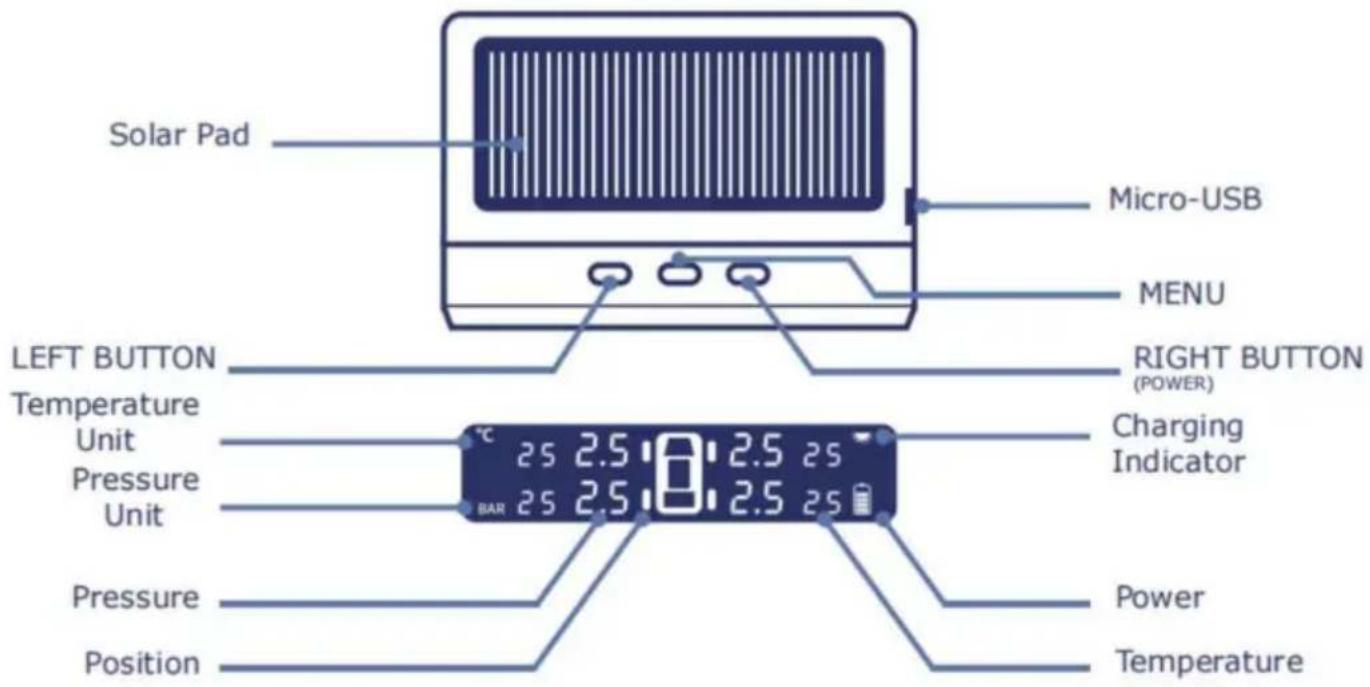

Visa instruktioner

Komponent: Display*1; Sensorer*6; Användarmanual*1; Mutternyckel*1

Ström på: Tryck och håll ner HÖGER-knappen i 3 sekunder.

Stäng av: Tryck och håll ner HÖGER-knappen i 3 sekunder.

Sensorerna kommer att aktiveras när hastigheten är upp till 25 km/h, och displayen uppdaterar realtidsdata automatiskt.

Inrätta

När du är klar med inställningen, tryck och håll ned menyknappen för att spara och avsluta.

1. Gå till installationsläge.

Tryck och håll ned MENU-knappen i 4 sekunder för att gå in i installationsläget, och tryck på MENU-

knappen för att välja. Tryckenhet, tryck på VÄNSTER/HÖGER-knappen för att välja BAR/PSI, tryck på MENU-knappen för

att spara och gå till nästa steg.

3. Tryckinställning: Välj tryck

HI/LO, tryck på VÄNSTER/HÖGER-knappen för att justera data, och tryck på MENU-knappen för att spara och komma till

Standardinställning för tryck HI: 3.30 Bar.

4. Temperaturinställning: Välj

Temperatur HI, tryck på VÄNSTER/HÖGER-knappen för att justera data, och tryck på MENU-knappen för att spara och gå till nästa steg.

Standard temperatur HI-inställning: 80°C.

Justerbart inställningsområde: 70 90°C

5. Spara och avsluta

När du är klar med inställningen, tryck och håll ned menyknappen i 4 sekunder för att spara och avsluta.

TIPS: Systemet går över till normalt läge efter 3 minuter om inga åtgärder utförs under inställningsläget.

TPMS-sensorparning

Inflation och parning

Tryck på "+"-knappen 8 gånger, gå in i parningsläge efter "pip". Vänster framdäck-ikonen blinkar, tryck på "+" eller "-" för att välja däck. Däckikonen och tryck

fortsätter att blinka, pumpa sedan upp det aktuella däcket (externa sensorer kommer att läggas till på luft

kommer att visa tryckvärdet. Tryck sedan på "+" eller "-" för att välja munstycke). Ett annat däck att ställa in. Efter att alla däck har ställts in, håll "SET" i 3 sekunder och släpp efter ett pip för att spara data. (Parningsläget avslutas automatiskt om ingen åtgärd utförs inom 3 minuter)

Däckbyte

När du byter däck, bör du vara uppmärksam på däckvisningarna på monitorn, håll däcken på samma position på både monitorn och den faktiska platsen.

Enkelt och användbart, gör det enligt följande (till exempel vänster bakdäck och höger bakdäck byte)

1. Öppna däckbytesgränssnittet

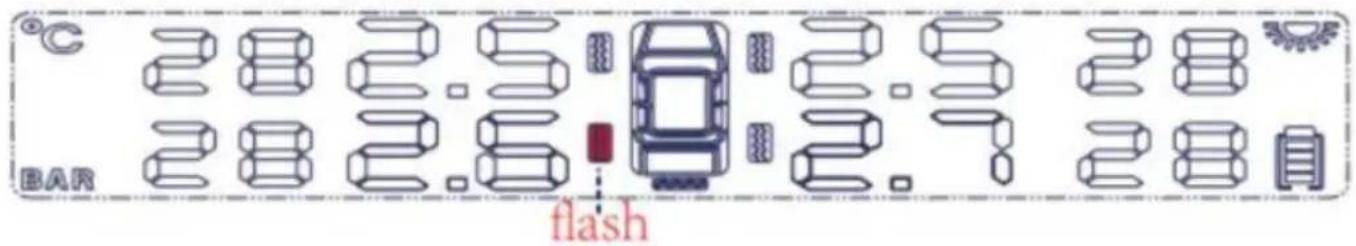

Tryck på "-"-knappen 8 gånger snabbt, sedan går du in i däckbytesgränssnittet. Vänster framdäcket börjar blinka och tryck sedan på "-" för att välja det första däcket som du vill byta. För exempel vänster bakdäck:

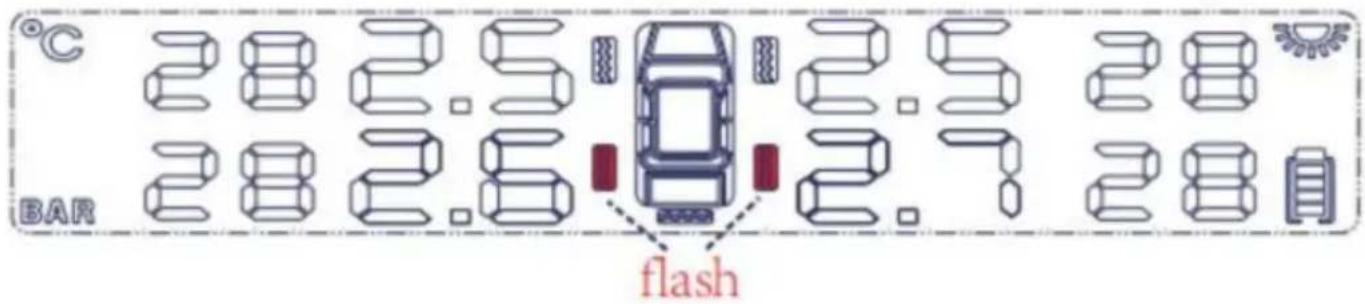

1. Tryck på "SET" för att bekräfta det första däcket som du vill byta, tryck på "+" eller "-" för att välja andra däck som du vill byta, (till exempel höger bakdäck) Nu blinkar vänster och höger bakdäcksikon samtidigt:

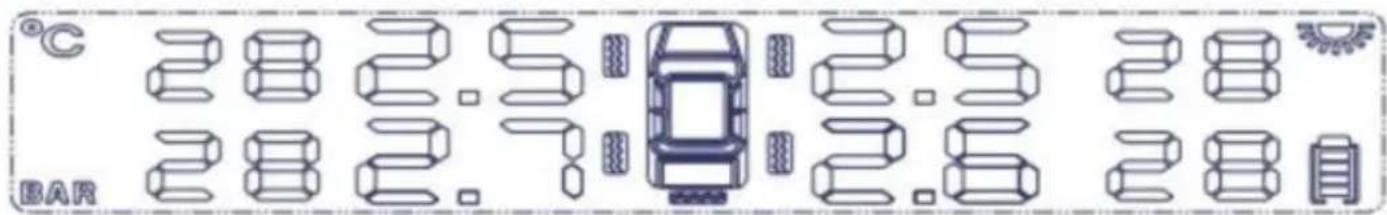

1. Håll ned “SET” för att bekräfta utbytet och spara data, avsluta utbytesläget och återgå till normal visning enligt nedan:

Displayinstallation

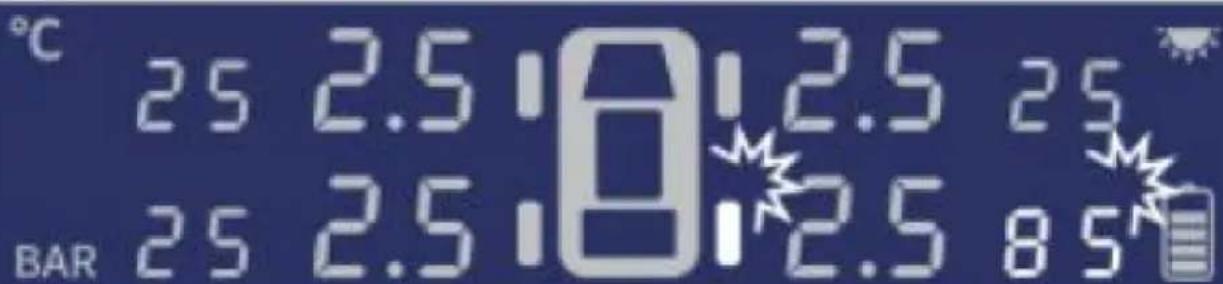

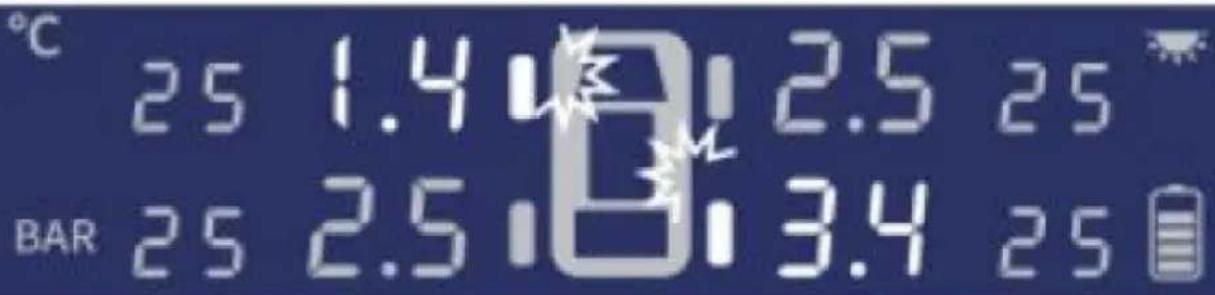

Larm när trycket överstiger HI-gränsen. (Standardinställning 3,3 bar)

Larm när trycket överstiger LO-gränsen. (Standardinställning 1,7 bar)

Larm när temperaturen överstiger HI-gränsen (standardinställning 80°C)

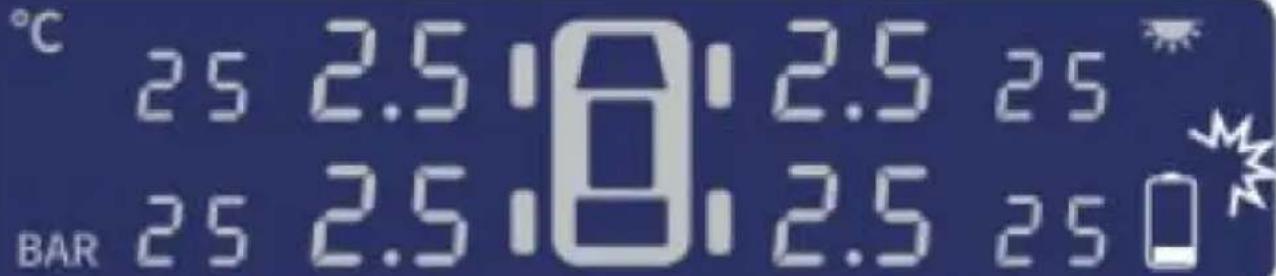

4 Display Low Power Alarm

När batteriikonen blinkar kommer strömmen snart att ta slut. Vänligen ladda med Micro-USB vid regn/molnigt väder.

Specifikation

Visa

Frekvens: 315MHz Spänning: 3,7V

Ström: fungerar vid 15mA; standby vid 50uA

Arbetsmiljö: -20°C ~ +70°C

Sensorer

Frekvens: 315MHz Spänning: 2,0~3,6V

Ström: statisk 1uA, dynamisk 15mA

Arbetsmiljö: Intern: -40°C till +120°C Extern: -20°C till +85°C

Övervakning

Område: tryck 0~8,0 Bar

Noggrannhet: tryck ±0,1 Bar

Meddelande och uttalande

Installera sensorerna efter att monitorn är på.

Denna enhet kan tillämpas på bilar som inte är utrustade med TPMS från fabrik och med en gräns för däcktrycket inom 3,50 bar.

(Bäst med 12V ackumulator)

Stoppa fordonet på ett säkert sätt när larmet piper.

Denna enhet kan inte upptäcka plötsliga däckskador.

Använd inte enheten under körning.

Sensorernas batterilivslängd beror på fordonets körsträcka.

Parkera fordonet på säker plats. Om något blir stulet på enheten ska vi inte ta något ansvar. Däcktemperatur och däcktryck kommer att öka (0,1~0,3 Bar)

vid körning.

VARNING

Vänligen klistra varningsetiketten bredvid ventilen för att påminna om att däckgivaren har installerats och förhindra skador vid demontering.

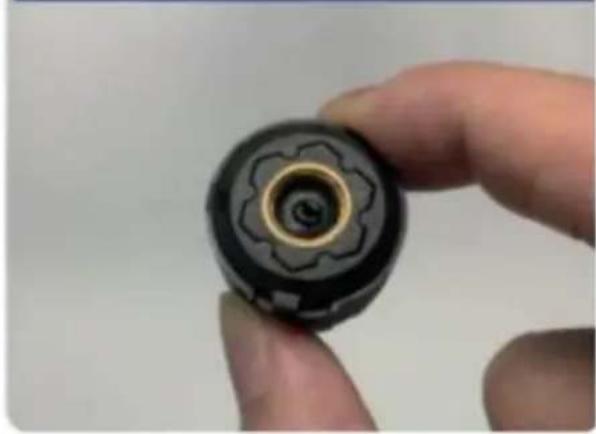

Demontering av sensorbatteri

1. Halkfri packning
