Producttype	Bandenspanningscontrolesysteem (TPMS)
Merk	Vevor
Model	C260
Frequentie	315 MHz
Voeding display	3,7 V (oplaadbare batterij)
Voeding sensoren	2,0 ~ 3,6 V (interne batterij)
Werkstroom (display)	≤ 15 mA
Ruststroom (display)	≤ 50 µA
Statische stroom (sensoren)	≤ 1 µA
Dynamische stroom (sensoren)	≤ 15 mA
Bedrijfstemperatuur (display)	-20 °C ~ +70 °C
Bedrijfstemperatuur (interne sensoren)	-40 °C ~ +120 °C
Bedrijfstemperatuur (externe sensoren)	-20 °C ~ +85 °C
Standaard druk HI	3,30 bar
Standaard druk LO	1,70 bar
Drukbereik instelbaar	2,60 ~ 6,00 bar
Standaard temperatuur HI	80 °C
Temperatuurinstelbereik	70 ~ 90 °C
Aantal sensoren	6
Montage sensoren	Extern of intern
Belangrijkste functies	Druk- en temperatuurbewaking, HI/LO-alarm, koppelen, bandenwissel
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet gebruiken tijdens het rijden. Stop het voertuig bij alarm. Detecteert geen plotselinge schade.
Reserveonderdelen en repareerbaarheid	Sensoren, diefstalbeveiligingsmoeren, datakabel. Technische ondersteuning via www.vevor.com/support
Algemene informatie	Geïmporteerd door Sanven Technology Ltd. (Verenigde Staten). Elektronische garantie online beschikbaar.

Veelgestelde vragen - C260 Vevor

Hoe zet ik het display van de Vevor C260 aan?

Houd de RECHTS-knop ongeveer 3 seconden ingedrukt. Het scherm gaat aan. Om uit te schakelen, doet u hetzelfde.

Hoe stel ik de druk- en temperatuurgrenzen in?

Druk 4 seconden op de MENU-knop om de configuratiemodus te openen. Gebruik de LINKS/RECHTS-knoppen om de waarden aan te passen (druk HI/LO van 2,60 tot 6,00 bar, temperatuur HI van 70 tot 90 °C). Druk op MENU om op te slaan en naar de volgende stap te gaan. Houd MENU 4 seconden ingedrukt om af te sluiten.

Hoe koppel ik de sensoren aan de monitor?

Druk 8 keer op de knop «+» om de koppelmodus te openen (een pieptoon klinkt). Het pictogram van de linker voorband knippert. Blaas de betreffende band op (de sensoren worden automatisch geactiveerd bij snelheden boven 25 km/u of tijdens het oppompen). De druk wordt weergegeven. Gebruik «+» of «-» om de volgende band te selecteren. Zodra alle banden zijn ingesteld, houdt u «SET» 3 seconden ingedrukt om op te slaan.

Wat te doen bij een druk- of temperatuuralarm?

Als de druk de HI-grens overschrijdt (standaard 3,30 bar) of onder de LO-grens daalt (standaard 1,70 bar), of als de temperatuur hoger is dan 80 °C, klinkt er een alarm. Stop het voertuig op een veilige plaats en controleer de banden. Pomp indien nodig op of laat lucht ontsnappen.

Hoe wissel ik de posities van de banden op de monitor?

Druk snel 8 keer op de knop «-» om de verwisselmodus te openen. Selecteer de eerste band met «-», druk op «SET». Selecteer de tweede band met «+» of «-», houd vervolgens «SET» ingedrukt om de wissel te bevestigen en af te sluiten.

Hoe installeer ik de externe sensoren?

Draai het ventieldopje los, plaats de antislipring, schroef de sensor erop en draai vervolgens de diefstalbeveiligingsmoer vast met de meegeleverde sleutel. Zorg ervoor dat de monitor is ingeschakeld vóór de installatie.

Wat is de levensduur van de batterij van de sensoren?

De levensduur is afhankelijk van het aantal gereden kilometers. Bij normaal gebruik kan deze enkele jaren meegaan. Bij een zwakke batterij vervangt u de sensor (niet oplaadbaar).

Hoe reinig ik de monitor en de sensoren?

Gebruik een zachte, droge doek. Vermijd chemische of schurende middelen. Dompel niet onder in water.

Werkt het systeem in regenachtig weer?

Ja, de monitor en sensoren zijn ontworpen om bestand te zijn tegen weersinvloeden. Laad de monitor echter op bij regenachtig/bewolkt weer als het batterijpictogram knippert.

Waar vind ik technische ondersteuning en garantie?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U kunt ook contact opnemen met de klantenservice via de website.

GEBRUIKSAANWIJZING C260 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën

gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

TPMS

MODEL: C260

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

ONDERDELENLIJST

Naam	Hoeveelheid
moersleutel	1
Anti-diefstal moer	1
Datakabel	1
3M-sticker	1
Gastmachine	4

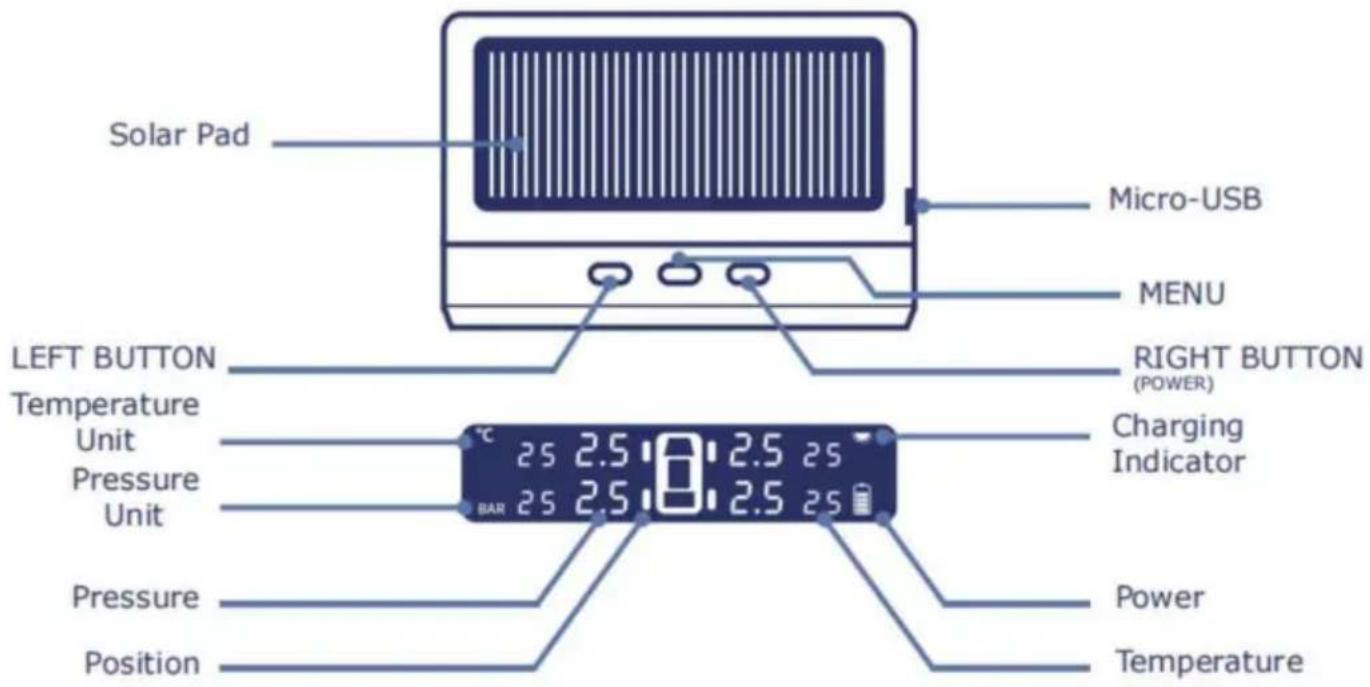

Weergave-instructie

Component: Scherm 1; Sensoren 6; Gebruikershandleiding 1; Moersleutel 1

Inschakelen: Houd de RECHTER knop gedurende 3 seconden ingedrukt. Uitschakelen: Houd de RECHTER knop gedurende 3 seconden ingedrukt.

Sensoren worden geactiveerd bij een snelheid tot 25 km/u en het display werkt real-time gegevens automatisch bij.

Instellen

Wanneer u klaar bent met instellen, houdt u de Menu-knop ingedrukt om op te slaan en af te sluiten.

1. Ga naar de instelmodus. Houd

de MENU-knop 4 seconden ingedrukt om de instelmodus te openen en druk op de MENU-knop om te selecteren. (drukeenheid -> temperatuureenheid -> druk Hi/Lo-limiet -> temperatuurlimiet) 2. Drukeenheid instellen: selecteer Drukeenheid, druk op de

LINKS/RECHTS-knop om BAR/PSI te

kiezen, druk op de MENU-knop om op te slaan en ga naar de volgende stap.

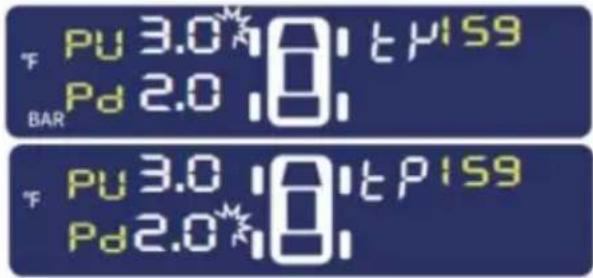

3. Drukinstelling: selecteer druk

HI/LO, druk op de LINKS/RECHTS-knop om de gegevens aan te passen en druk op de MENU-knop om op te slaan en ga naar de volgende stap.

Standaard instelling voor druk HI: 3,30 bar. Standaard

instelling voor druk LO: 1,70 bar. Aanpasbaar

instelbereik: 2,60 ~ 6,00 bar.

4. Temperatuurinstelling: selecteer

Temperatuur HI, druk op de LINKS/RECHTS-knop om de gegevens aan te passen en druk op de MENU-knop om op te slaan en ga naar de volgende stap.

Standaard temperatuur HI-instelling: 80 °C.

Instelbaar instelbereik: 70 90°C

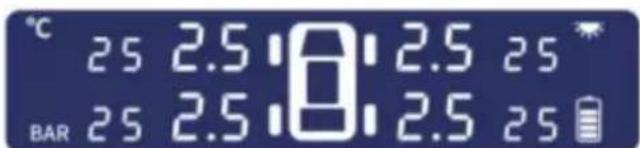

5. Opslaan en afsluiten

Wanneer u klaar bent met instellen, houdt u de Menu-knop 4 seconden ingedrukt om op te slaan en af te sluiten.

TIPS: Het systeem keert na 3 minuten terug naar de normale modus als er geen handelingen plaatsvinden tijdens de instelmodus.

TPMS-sensor koppelen

Opblazen en koppelen

Druk 8 keer op de knop "+" om naar de koppelingsmodus te gaan na de pieptoon. Het linker voorbandpictogram knippert, druk op "+" of "-" om de band te selecteren. Het en druk

bandenpictogram blijft knipperen en pomp vervolgens de betreffende band op (externe sensoren worden op lucht toegevoegd via het mondstuk). De drukwaarde wordt weergegeven. Druk vervolgens op "+" of "-" om nog een band te selecteren om af te stellen. Nadat alle banden zijn ingesteld, houdt u "SET" 3 seconden ingedrukt en laat u daarna los, een pieptoon om de gegevens op te slaan. (De koppelingsmodus wordt automatisch afgesloten als er geen actie wordt ondernomen binnen 3 minuten)

Bandenwissel

Wanneer u banden verwisselt, moet u letten op de bandenshows op de monitor en de banden op dezelfde positie houden op zowel de monitor als de werkelijke locatie. Deze functie is

eenvoudig en nuttig, doe het als volgt (bijvoorbeeld linkerachterband en rechterachterband). bandenwissel)

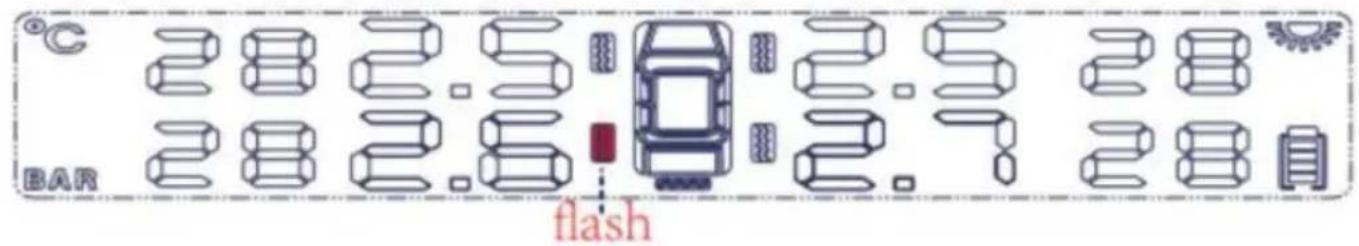

1. Open de interface voor het wisselen van banden

Druk 8 keer snel op de "-" knop, waarna u de interface voor het wisselen van banden opent. Linksvoor de band begint te knipperen en druk vervolgens op "-" om de eerste band te selecteren die u wilt verwisselen. Bijvoorbeeld linker achterband:

1. Druk op "SET" om de eerste band die u wilt wisselen te bevestigen, druk op "+" of "-"

om de tweede band te selecteren die u wilt ruilen (bijvoorbeeld rechter achterband)

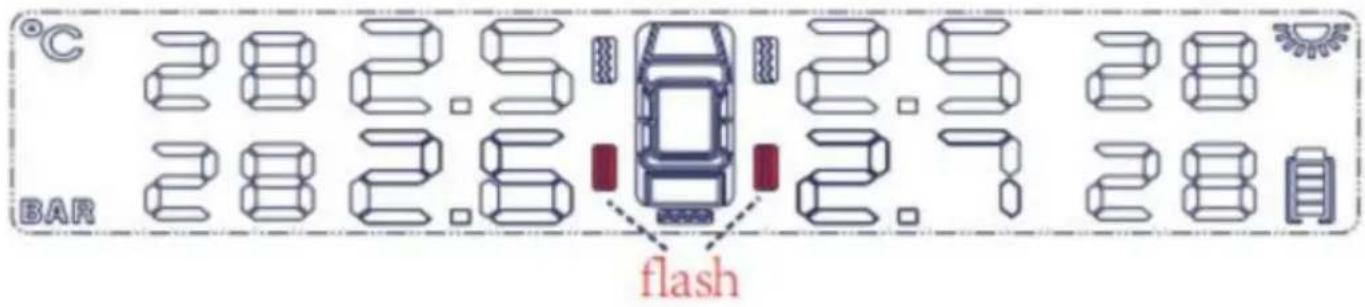

Nu knipperen het linker- en rechterachterbandpictogram tegelijkertijd:

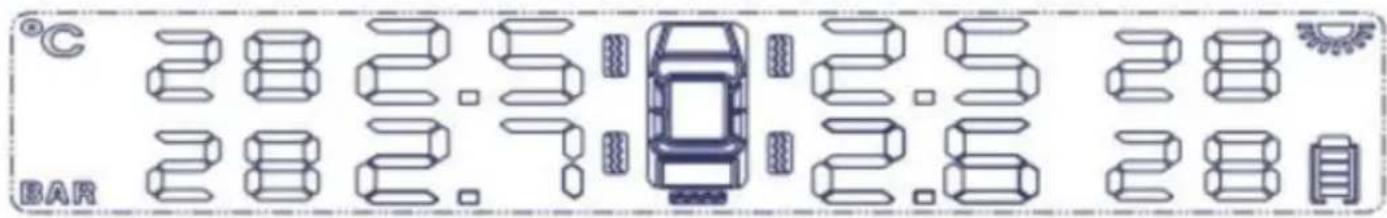

1. Houd "SET" ingedrukt om de uitwisseling te bevestigen en de gegevens op te slaan, en verlaat de uitwisselingsmodus en keer terug naar de normale weergave, zoals hieronder:

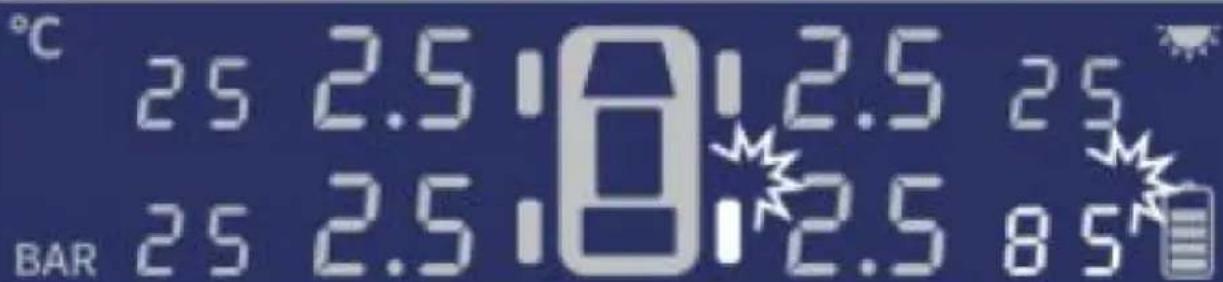

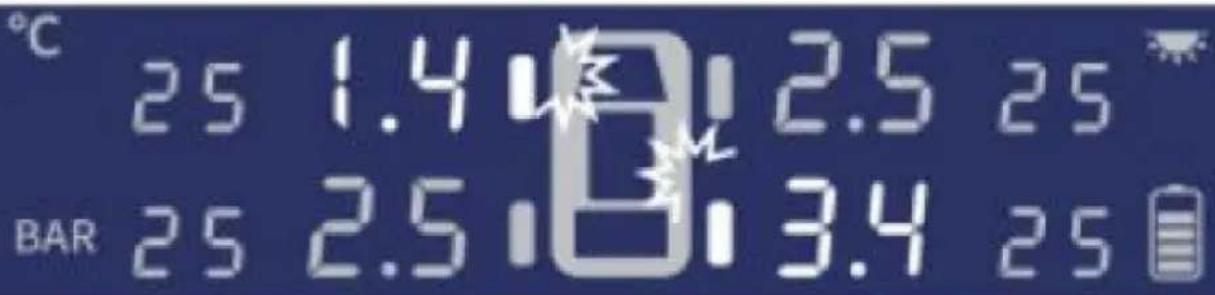

Installatie weergeven

Controller of dit wordt

veroorzaakt door een spijker of een verouderd bandventiel.

Alarm wanneer de druk de HI-limiet overschrijdt. (Standaardinstelling 3,3 bar) Alarm wanneer de druk de LO-limiet overschrijdt. (Standaardinstelling 1,7 bar)

Alarm wanneer de temperatuur de HI-limiet overschrijdt (standaardinstelling 80°C)

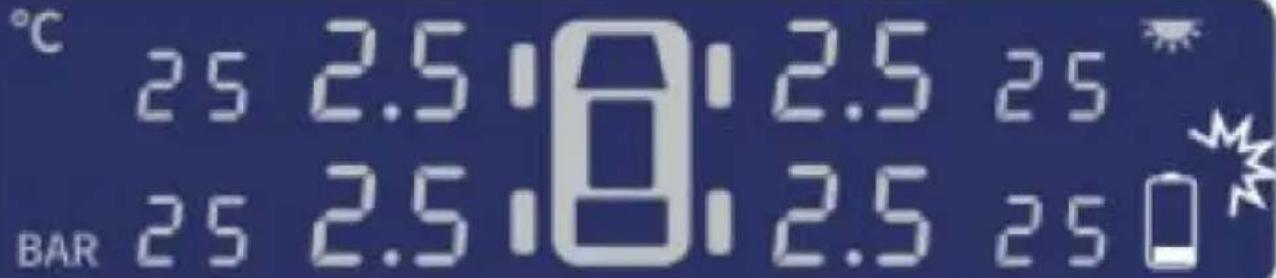

4 Display Low power Alarm

Wanneer het batterijpictogram knippert, zal de stroom snel opraken. Laad alsjeblieft op via micro-USB bij regenachtig/bewolkt weer.

Specificatie

Weergave

Frequentie: 315 MHz

Spanning: 3,7 V

Stroom: werking 15 mA; stand-by 50 uA

Werkomgeving: -20°C ~ +70°C

Sensoren

Frequentie: 315 MHz Spanning: 2,0 ~ 3,6 V

Stroom: statisch 1 µA, dynamisch 15 mA

Werkomgeving: Intern: -40 °C ~ +120 °C Extern: -20 °C ~ +85 °C

Toezicht

Bereik: druk 0 ~ 8,0 bar

Nauwkeurigheid: druk ±0,1 bar

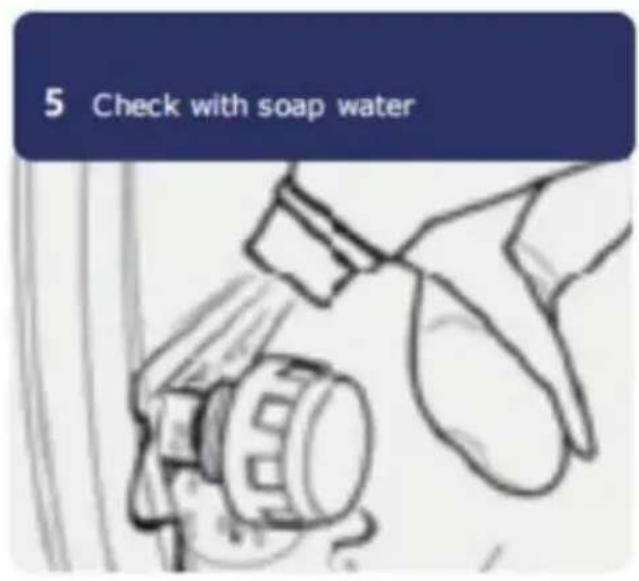

Installatie van externe sensoren

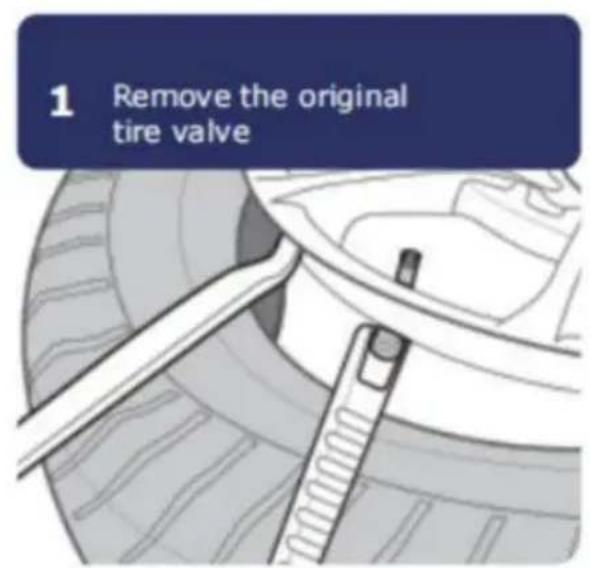

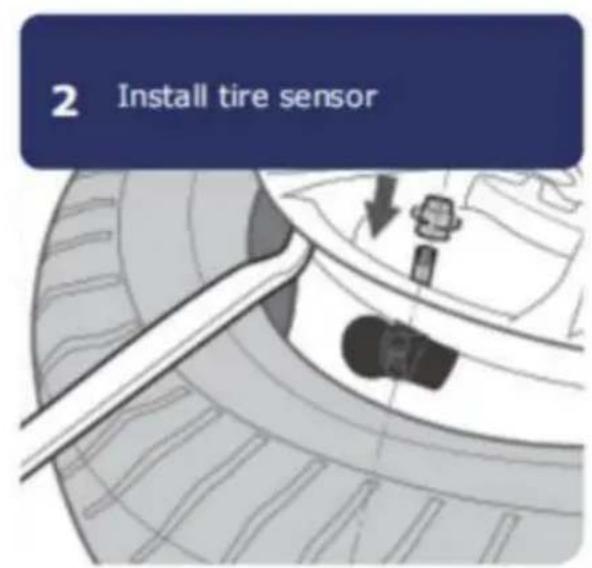

Installatie van interne sensoren

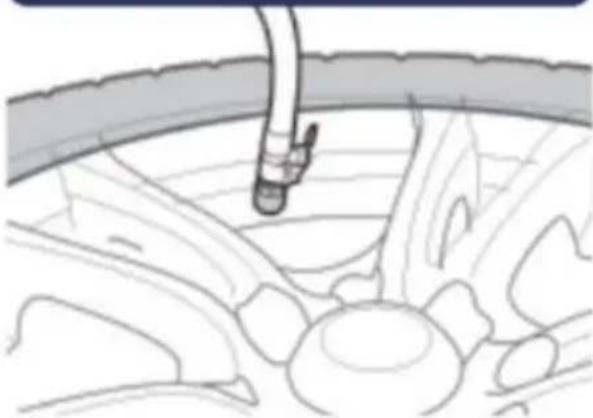

3 Band oppompen

Dit apparaat kan van toepassing zijn op auto's die niet af fabriek zijn uitgerust met TPMS

normen en met een limiet voor de bandenspanning binnen 3,50 bar.

(Het beste met 12V-accu)

Stop het voertuig veilig wanneer het alarm piept.

Dit apparaat kan geen plotselinge bandenschade detecteren.

Bedien het apparaat niet tijdens het rijden.

De levensduur van de batterij van sensoren is afhankelijk van de kilometerstand van het voertuig.

Parkeer het voertuig op een veilige plaats. Als er met het apparaat wordt gestolen, zullen wij dat doen

geen verantwoordelijkheid nemen. De temperatuur en spanning van de banden zullen toenemen (0,1 ~ 0,3 bar)

tijdens het rijden.

WAARSCHUWING

Plak het waarschuwingslabel naast het ventiel om de band eraan te herinneren dat de sensor is geïnstalleerd en voorkomt schade wanneer deze kan worden gedemonteerd gebeurt.

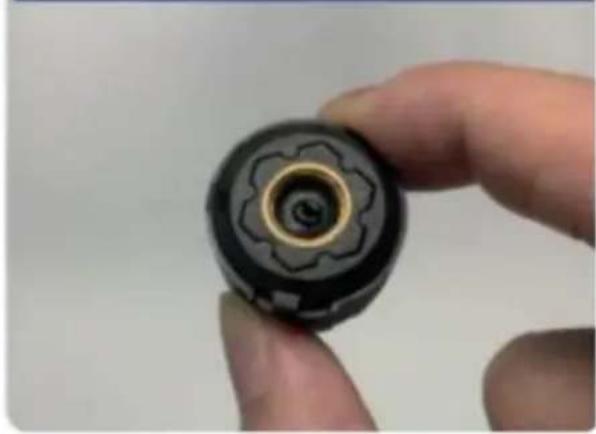

Sensorbatterij Demontage

1 Anti-slip gasket
