Produkttyp	Reifendrucküberwachungssystem (RDKS)
Marke	Vevor
Modell	C260
Frequenz	315 MHz
Stromversorgung Display	3,7 V (wiederaufladbarer Akku)
Stromversorgung Sensoren	2,0 ~ 3,6 V (interne Batterie)
Betriebsstrom (Display)	≤ 15 mA
Ruhestrom (Display)	≤ 50 µA
Ruhestrom (Sensoren)	≤ 1 µA
Dynamischer Strom (Sensoren)	≤ 15 mA
Betriebstemperatur (Display)	-20 °C ~ +70 °C
Betriebstemperatur (interne Sensoren)	-40 °C ~ +120 °C
Betriebstemperatur (externe Sensoren)	-20 °C ~ +85 °C
Standarddruck HI	3,30 bar
Standarddruck LO	1,70 bar
Druckeinstellbereich	2,60 ~ 6,00 bar
Standardtemperatur HI	80 °C
Temperatureinstellbereich	70 ~ 90 °C
Anzahl Sensoren	6
Sensorinstallation	Extern oder intern
Hauptfunktionen	Druck- und Temperaturüberwachung, HI/LO-Alarm, Pairing, Reifenwechsel
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Nicht während der Fahrt verwenden. Bei Alarm das Fahrzeug anhalten. Erkennt plötzliche Schäden nicht.
Ersatzteile und Reparierbarkeit	Sensoren, Diebstahlsicherungsmuttern, Datenkabel. Technischer Support über www.vevor.com/support
Allgemeine Informationen	Importiert von Sanven Technology Ltd. (USA). Elektronische Garantie online verfügbar.

Häufig gestellte Fragen - C260 Vevor

Wie schalte ich das Display des Vevor C260 ein?

Drücken und halten Sie die RECHTE Taste etwa 3 Sekunden lang. Der Bildschirm schaltet sich ein. Zum Ausschalten wiederholen Sie den Vorgang.

Wie stelle ich die Druck- und Temperaturgrenzwerte ein?

Drücken Sie die MENU-Taste 4 Sekunden lang, um in den Konfigurationsmodus zu gelangen. Verwenden Sie die LINKEN/RECHTEN Tasten, um die Werte anzupassen (Druck HI/LO von 2,60 bis 6,00 bar, Temperatur HI von 70 bis 90 °C). Drücken Sie MENU, um zu speichern und zum nächsten Schritt zu gelangen. Halten Sie MENU 4 Sekunden lang gedrückt, um zu verlassen.

Wie koppele ich die Sensoren mit dem Monitor?

Drücken Sie 8-mal die Taste « + », um in den Pairing-Modus zu gelangen (ein Piepton ertönt). Das Symbol des linken Vorderreifens blinkt. Pumpen Sie den entsprechenden Reifen auf (die Sensoren aktivieren sich automatisch über 25 km/h oder beim Aufpumpen). Der Druck wird angezeigt. Verwenden Sie « + » oder « - », um den nächsten Reifen auszuwählen. Sobald alle Reifen eingestellt sind, halten Sie « SET » 3 Sekunden lang gedrückt, um zu speichern.

Was tun bei einem Druck- oder Temperaturalarm?

Wenn der Druck den HI-Grenzwert (Standard 3,30 bar) überschreitet oder unter den LO-Grenzwert (Standard 1,70 bar) fällt oder die Temperatur 80 °C überschreitet, ertönt ein Alarm. Halten Sie das Fahrzeug sicher an und überprüfen Sie die Reifen. Pumpen Sie bei Bedarf auf oder ab.

Wie tausche ich die Reifenpositionen auf dem Monitor?

Drücken Sie 8-mal schnell auf die Taste « - », um in den Austauschmodus zu gelangen. Wählen Sie den ersten Reifen mit « - », drücken Sie « SET ». Wählen Sie den zweiten Reifen mit « + » oder « - », halten Sie dann « SET » gedrückt, um den Austausch zu bestätigen und zu beenden.

Wie installiere ich die externen Sensoren?

Schrauben Sie die Ventilkappe ab, legen Sie die rutschfeste Dichtung ein, schrauben Sie den Sensor auf und ziehen Sie die Diebstahlsicherungsmutter mit dem mitgelieferten Schlüssel fest. Stellen Sie sicher, dass der Monitor vor der Installation eingeschaltet ist.

Wie lange hält die Batterie der Sensoren?

Die Lebensdauer hängt von der Laufleistung ab. Bei normalem Gebrauch kann sie mehrere Jahre betragen. Wenn die Batterie schwach ist, ersetzen Sie den Sensor (nicht wiederaufladbar).

Wie reinige ich den Monitor und die Sensoren?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische oder scheuernde Mittel. Nicht in Wasser eintauchen.

Funktioniert das System bei Regen?

Ja, der Monitor und die Sensoren sind wetterbeständig. Laden Sie den Monitor bei Regen/Wolken jedoch auf, wenn das Batteriesymbol blinkt.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat. Sie können den Kundendienst auch über die Website kontaktieren.

BEDIENUNGSANLEITUNG C260 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RDKS

MODELL:C260

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RDKS

MODELL:C260

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

TEILELISTE

Name	Menge
Schlüsse	1
Diebstahlsicherungsmutter	1
Datumkabel	1
3M Aufkleber	1
Host-Rechner	4

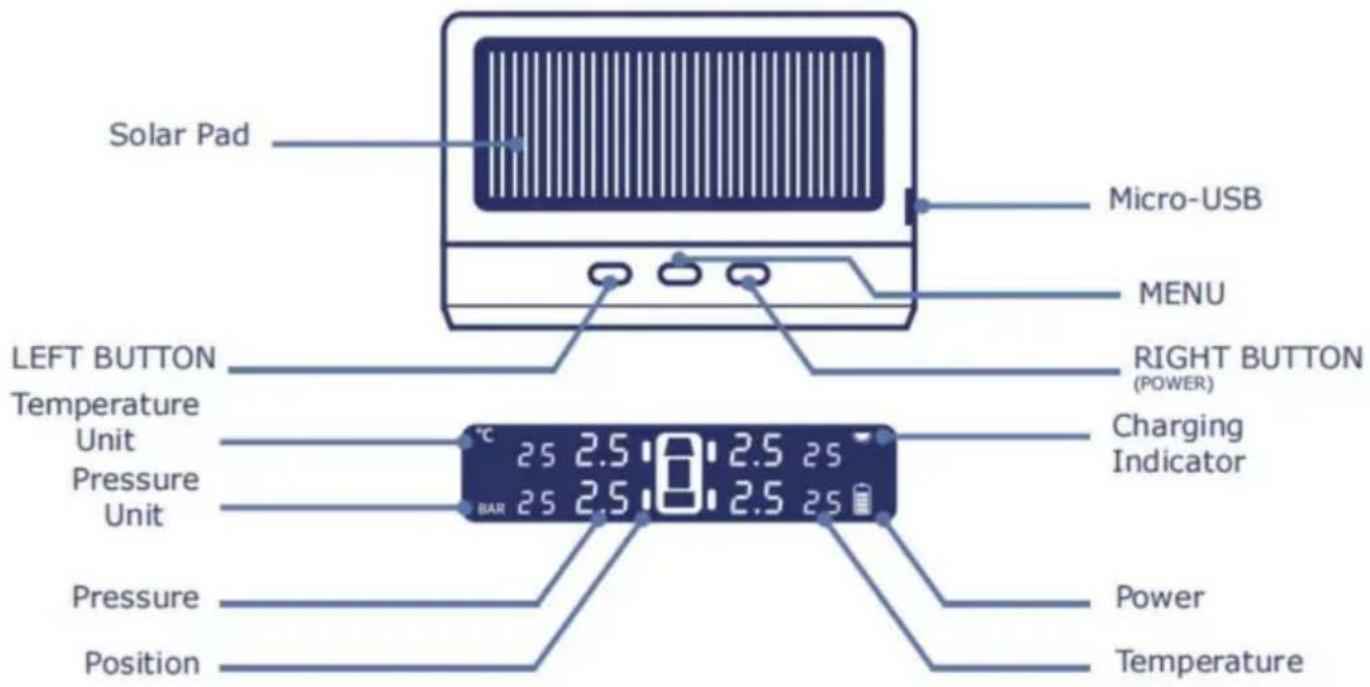

Anzeigeanweisung

KOMPONENTE: Display 1; Sensoren 6; Benutzerhandbuch 1; Mutternschlüssel 1

Einschalten: Halten Sie die RECHTE Taste 3 Sekunden lang gedrückt.

Ausschalten: Halten Sie die RECHTE Taste 3 Sekunden lang gedrückt.

Die Sensoren werden aktiviert, wenn die Geschwindigkeit bis zu 25 km/h beträgt, und das Display aktualisiert Echtzeitdaten automatisch.

Aufstellen

Wenn Sie mit der Einstellung fertig sind, halten Sie die Menutaste gedrückt, um zu speichern und zu beenden.

1. Rufen Sie den Setup-Modus auf.

Halten Sie die MENU-Taste 4 Sekunden lang gedrückt, um in den Setup-Modus zu wechseln, und drücken Sie zur Auswahl die MENU-Taste (Druckeinheit -> Temperatureinheit -> Druck-Hi/Lo-Grenze -> Temperaturgrenze). 2. Einstellung der

Druckeinheit: Wählen Sie

die Druckeinheit aus, drücken Sie die LINKS/

RECHTS-Taste, um BAR/PSI auszuwählen, drücken Sie die MENU-Taste, um zu speichern und mit dem nächsten Schritt fortzufahren.

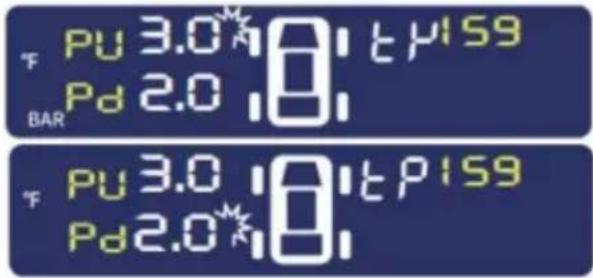

3. Druckeinstellung Wählen Sie

den Druck HI/LO, drücken Sie die LINKS-/RECHTS-Taste, um die Daten anzupassen, und drücken Sie die MENU-Taste, um zu speichern und zum nächsten Schritt zu gelangen.

Standardstellung für Druck HI: 3,30 Bar

Standardinstellung für Druck LO: 1,70 Bar Einstellbarer

Einstellbereich: 2,60 ~ 6,00 Bar

4. Temperatureinstellung: Wählen Sie

die Temperatur HI, drücken Sie die LINKS-/RECHTS-Taste, um die Daten anzupassen, und drücken Sie die MENU-Taste, um zu speichern und mit dem nächsten Schritt fortzufahren.

Standardtemperatureinstellung HI: 80°C

Einstellbarer Einstellbereich: 70 90°C

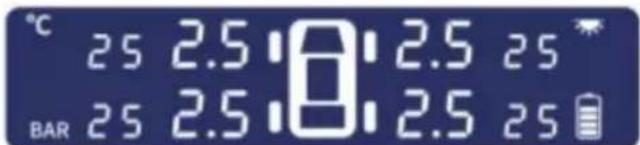

5. Speichern und beenden

Wenn Sie mit der Einstellung fertig sind, halten Sie die Menutaste 4 Sekunden lang gedrückt, um zu speichern und zu beenden.

TIPPS: Das System wechselt nach 3 Minuten in den Normalmodus, wenn während des Setup-Modus keine Aktionen ausgeführt werden.

TPMS-Sensor-Kopplung

Aufpumpen und Paaren

Drücken Sie die Taste ^ 一 + ^ 一 8 Mal und wechseln Sie nach dem Piepton in den Kopplungsmodus. Linker Vorderreifen

Symbol blinkt, drücken Sie "+" oder "-" um den Reifen auszuwählen. Reifensymbol und Druck

blinkt weiter, dann pumpen Sie den entsprechenden Reifen auf (externe Sensoren werden auf Luft hinzugefügt

Düse). Dann wird der Druckwert angezeigt. Drücken Sie dann "+" oder "-", um auszuwählen

weiterer Reifen zum Einstellen. Nachdem alle Reifen eingestellt sind, halten Sie SET" 3 Sekunden gedrückt und lassen Sie es los

ein Piepton, um die Daten zu speichern. (Der Pairing-Modus wird automatisch beendet, wenn innerhalb von 3

Minuten)

Reifenwechsel

Wenn Sie Reifen austauschen, sollten Sie auf die Reifenanzeigen auf dem Monitor achten und die Reifen an der gleichen

Position auf dem Monitor und am tatsächlichen Standort halten. Diese Funktion ist

einfach und nützlich, gehen Sie wie folgt vor (zum Beispiel linker Hinterreifen und rechter Hinterreifen)

Reifenwechsel)

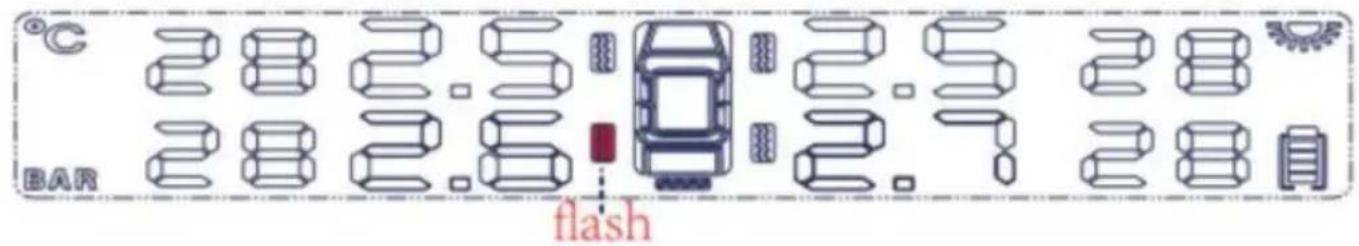

1. Reifenwechsel-Schnittstelle aufrufen

Drücken Sie die Taste „8 Mal schnell hintereinander, dann gelangen Sie in die Schnittstelle zum Reifenwechsel. Vorne links

Reifen zu blinken beginnen, dann drücken Sie „, um den ersten Reifen auszuwählen, den Sie austauschen möchten. Für

Beispiel linker Hinterreifen:

1. Drücken Sie SET, um den ersten Reifen zu bestätigen, den Sie austauschen möchten, drücken Sie ^ 一 + oder

um den zweiten Reifen auszuwählen, den Sie austauschen möchten (z. B. rechter Hinterreifen)

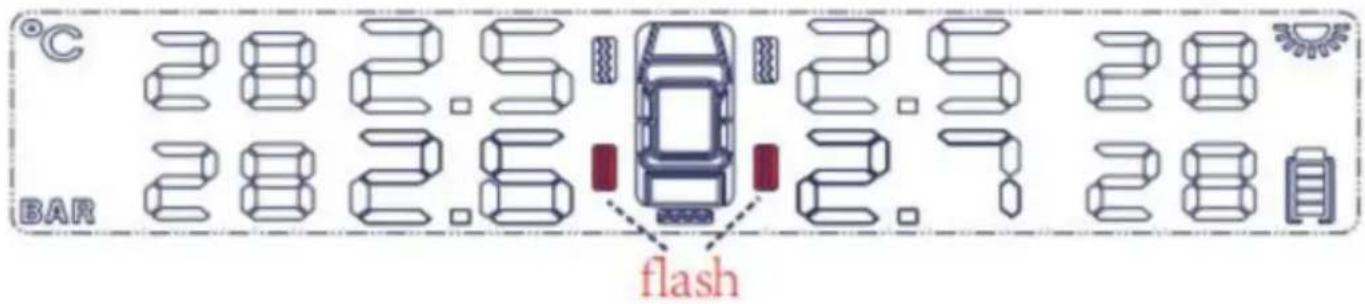

Jetzt blinken die Symbole für den linken und rechten Hinterreifen gleichzeitig:

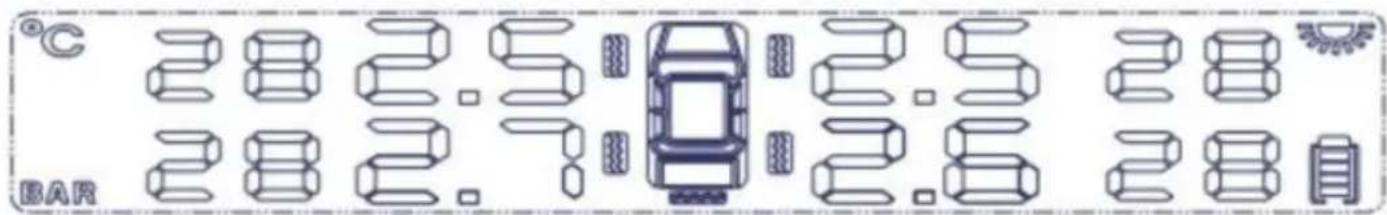

1. Halten Sie "SET" gedrückt, um den Datenaustausch zu bestätigen und die Daten zu speichern. Beenden Sie den Datenaustauschmodus und kehren Sie zur normalen Anzeige zurück, wie unter:

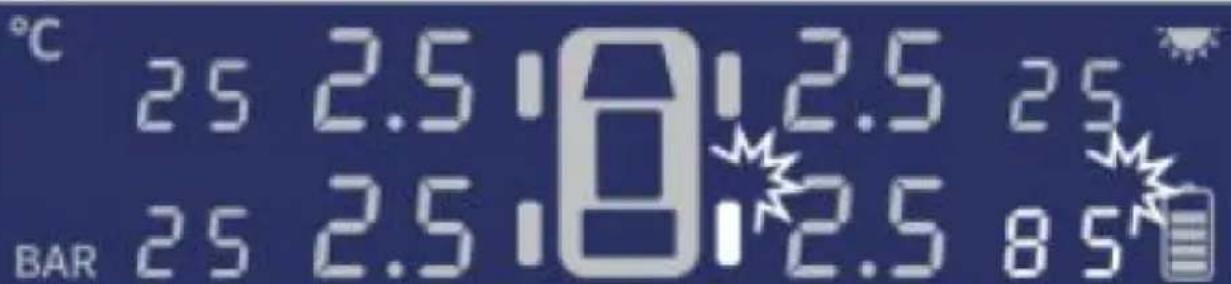

Installation des Displays

Überprüfen Sie, ob die

Ursache ein Nagel oder ein alterndes Reifenventil ist.

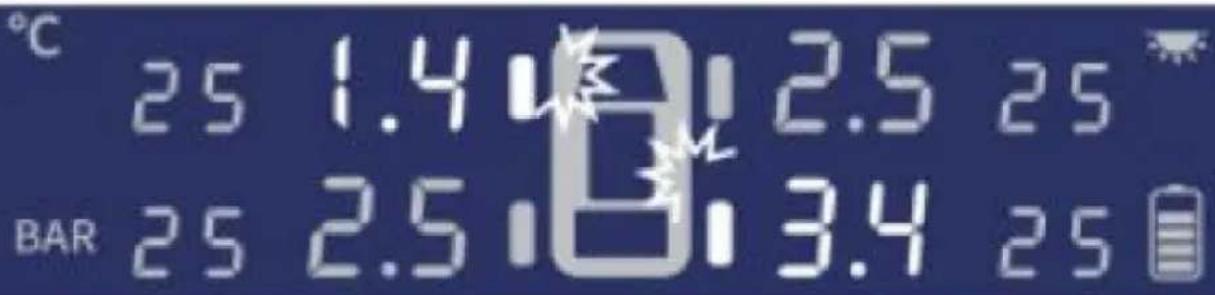

Alarm, wenn der Druck den oberen Grenzwert überschreitet. (Standardeinstellung 3,3 Bar) Alarm, wenn der Druck den LO-Grenzwert überschreitet. (Standardeinstellung 1,7 Bar)

Alarm, wenn die Temperatur den oberen Grenzwert überschreitet (Standardeinstellung 80°C)

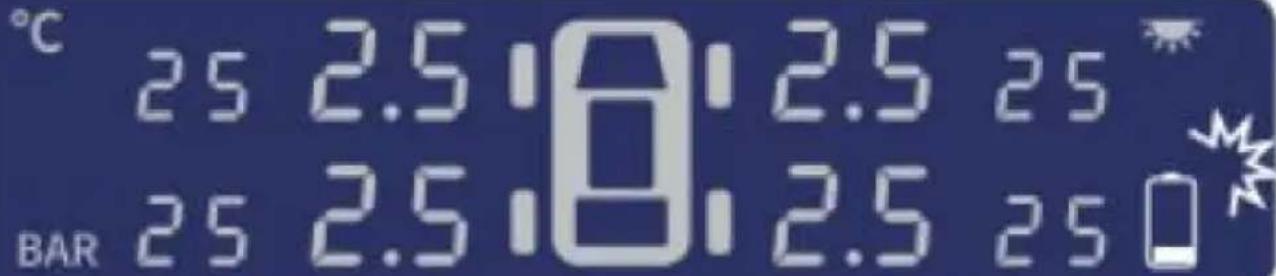

4 Display Low Power Alarm

Wenn das Batteriesymbol blinkt, ist die Batterie bald leer. Bei Regen/bewölktem Wetter per Micro-USB aufladen.

Spezifikation

Anzeige

Frequenz: 315 MHz Spannung: 3,7V

Strom: Betrieb 15 mA; Standby 50 uA

Arbeitsumgebung: -20 °C bis +70 °C.

Sensoren

Frequenz: 315 MHz Spannung: 2,0 ~ 3,6V

Strom: statisch 1 uA, dynamisch 15 mA

Arbeitsumgebung: Intern: -40°C bis +120°C Extern: -20°C bis +85°C

Überwachung

Bereich: Druck 0 ~ 8,0 Bar

Genauigkeit: Druck ±0,1 Bar

Installation externer Sensoren

Abdeckung

Batterie

Bitte installieren Sie die Sensoren, nachdem der Monitor eingeschaltet ist.

Dieses Gerät kann für Fahrzeuge verwendet werden, die werkseitig nicht mit TPMS ausgestattet sind.

Standards und mit einem Grenzreifendruck von 3,50 Bar.

Am besten mit 12V Akku.

Halten Sie das Fahrzeug sicher an, wenn der Alarm ertönt.

Plötzliche Reifenschäden können mit diesem Gerät nicht erkannt werden.

Bedienen Sie das Gerät nicht während der Fahrt.

Die Batterielebensdauer der Sensoren hängt von der Kilometerleistung des Fahrzeugs ab.

Bitte parken Sie das Fahrzeug an einem sicheren Ort. Wenn das Gerät gestohlen wird, werden wir

keine Verantwortung übernehmen. Reifentemperatur und -druck steigen (0,1~0,3Bar)

beim Fahren.

WARNUNG

Bitte kleben Sie den Warnhinweis über das Ventil, um daran zu erinnern, dass der Reifensensor installiert wurde und Schaden beim Zerlegen verhindert wird.

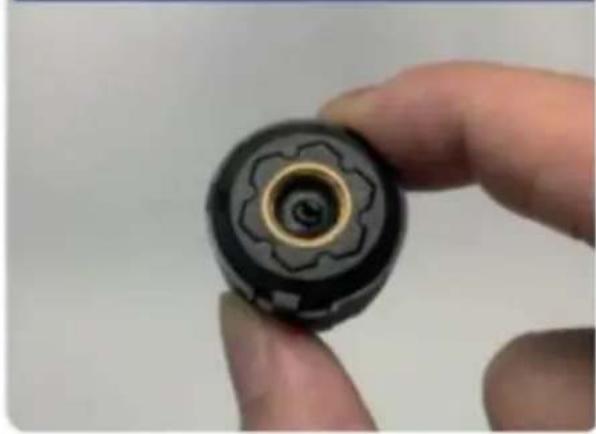

Demontage der Sensorbatterie

1 Anti-Rutsch-Dichtung
