Tipo di prodotto	Sistema di monitoraggio della pressione dei pneumatici (TPMS)
Marca	Vevor
Modello	C260
Frequenza	315 MHz
Alimentazione del display	3,7 V (batteria ricaricabile)
Alimentazione dei sensori	2,0 ~ 3,6 V (pila interna)
Corrente di funzionamento (display)	≤ 15 mA
Corrente di standby (display)	≤ 50 µA
Corrente statica (sensori)	≤ 1 µA
Corrente dinamica (sensori)	≤ 15 mA
Temperatura di funzionamento (display)	-20 °C ~ +70 °C
Temperatura di funzionamento (sensori interni)	-40 °C ~ +120 °C
Temperatura di funzionamento (sensori esterni)	-20 °C ~ +85 °C
Pressione predefinita HI	3,30 bar
Pressione predefinita LO	1,70 bar
Intervallo di regolazione della pressione	2,60 ~ 6,00 bar
Temperatura HI predefinita	80 °C
Intervallo di regolazione della temperatura	70 ~ 90 °C
Numero di sensori	6
Installazione dei sensori	Esterna o interna
Funzioni principali	Monitoraggio pressione e temperatura, allarme HI/LO, abbinamento, cambio pneumatici
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non utilizzare durante la guida. Fermare il veicolo in caso di allarme. Non rileva danni improvvisi.
Parti di ricambio e riparabilità	Sensori, dadi antifurto, cavo dati. Supporto tecnico su www.vevor.com/support
Informazioni generali	Importato da Sanven Technology Ltd. (Stati Uniti). Garanzia elettronica disponibile online.

Domande frequenti - C260 Vevor

Come accendere il display del Vevor C260?

Premere e tenere premuto il pulsante DESTRO per circa 3 secondi. Lo schermo si accende. Per spegnere, fare lo stesso.

Come regolare le soglie di pressione e temperatura?

Premere il pulsante MENU per 4 secondi per entrare in modalità configurazione. Utilizzare i pulsanti SINISTRO/DESTRO per regolare i valori (pressione HI/LO da 2,60 a 6,00 bar, temperatura HI da 70 a 90 °C). Premere MENU per salvare e passare al passo successivo. Tenere premuto MENU per 4 secondi per uscire.

Come abbinare i sensori al monitor?

Premere 8 volte il pulsante « + » per entrare in modalità abbinamento (un bip suona). L'icona del pneumatico anteriore sinistro lampeggia. Gonfiare il pneumatico corrispondente (i sensori si attivano automaticamente sopra i 25 km/h o durante il gonfiaggio). Viene visualizzata la pressione. Utilizzare « + » o « - » per selezionare il pneumatico successivo. Una volta regolati tutti i pneumatici, tenere premuto « SET » per 3 secondi per salvare.

Cosa fare in caso di allarme di pressione o temperatura?

Se la pressione supera la soglia HI (3,30 bar predefinito) o scende al di sotto della soglia LO (1,70 bar), o se la temperatura supera 80 °C, viene emesso un allarme. Fermare il veicolo in sicurezza e controllare i pneumatici. Gonfiare o sgonfiare se necessario.

Come scambiare le posizioni dei pneumatici sul monitor?

Premere 8 volte rapidamente il pulsante « - » per entrare in modalità scambio. Selezionare il primo pneumatico con « - », premere « SET ». Selezionare il secondo pneumatico con « + » o « - », quindi tenere premuto « SET » per confermare lo scambio e uscire.

Come installare i sensori esterni?

Svitare il tappo della valvola, posizionare la guarnizione antiscivolo, avvitare il sensore, quindi serrare il dado antifurto con la chiave fornita. Assicurarsi che il monitor sia acceso prima dell'installazione.

Qual è la durata della batteria dei sensori?

La durata dipende dal chilometraggio. In condizioni di utilizzo normale, può durare diversi anni. Quando la batteria è scarica, sostituire il sensore (non ricaricabile).

Come pulire il monitor e i sensori?

Utilizzare un panno morbido e asciutto. Evitare prodotti chimici o abrasivi. Non immergere in acqua.

Il sistema funziona con tempo piovoso?

Sì, il monitor e i sensori sono progettati per resistere agli agenti atmosferici. Tuttavia, ricaricare il monitor in caso di pioggia/nuvoloso se l'icona della batteria lampeggia.

Dove trovare il supporto tecnico e la garanzia?

Visita www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico. Puoi anche contattare il servizio clienti tramite il sito.

MANUALE UTENTE C260 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TPMS

MODELLO: C260

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TPMS

MODELLO: C260

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARTI

Nome	Quantità
chiave	1
Dado antifurto	1
Cavo dati	1
Adesivo 3M	1
Macchina ospite	4

Visualizza istruzioni

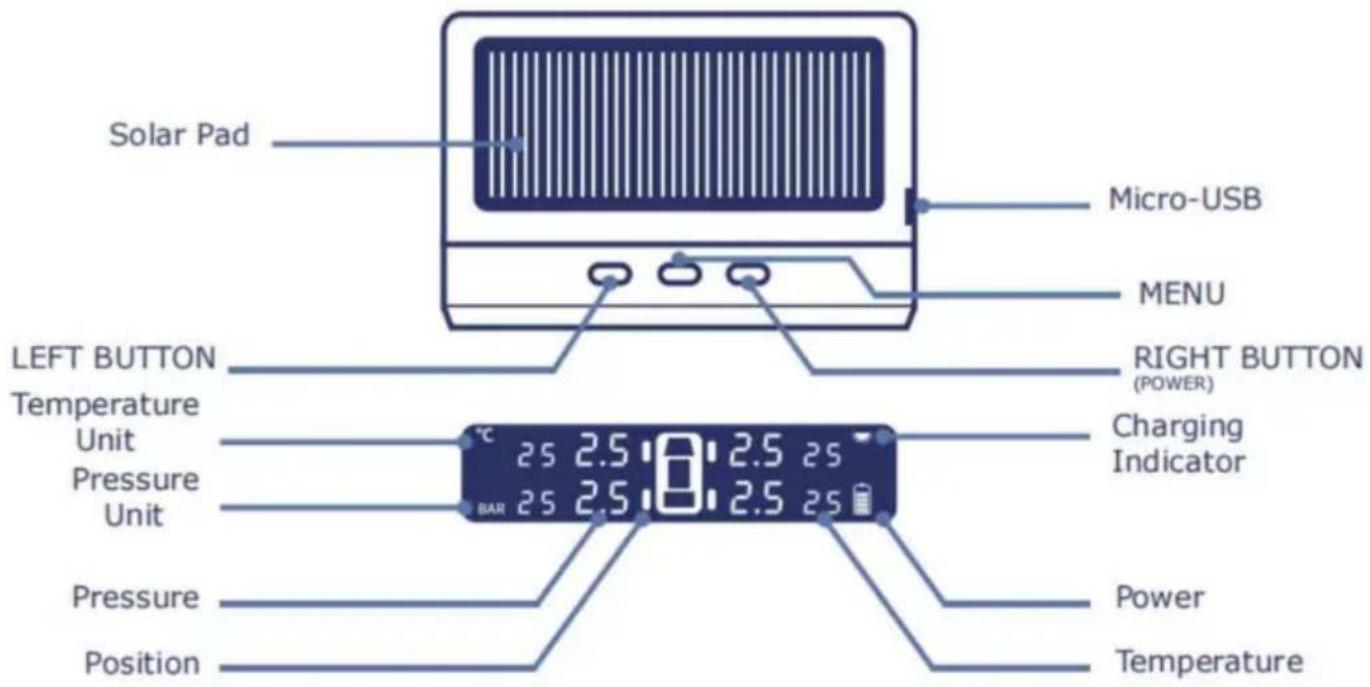

Componente: Display 1; Sensori 6; Manuale dell'utente 1; Chiave inglese per dadi 1

Accensione: tenere premuto il pulsante DESTRA per 3 secondi

Spegnimento: tenere premuto il pulsante DESTRA per 3 secondi

I sensori verranno attivati quando la velocità raggiunge i 25 km/h e il display aggiorna automaticamente i dati in tempo reale

Impostare

Al termine dell'impostazione, tenere premuto il pulsante Menu per salvare e uscire.

1. Accedere alla modalità di

impostazione Tenere premuto il pulsante MENU per 4 secondi per accedere alla modalità di impostazione e premere il pulsante MENU per selezionare (unità di pressione->unità di temperatura->limite Hi/Lo pressione -> limite di temperatura 2.

Impostazione unità di pressione

Selezione are Unità di pressione, premere il pulsante SINISTRA/DESTRA per scegliere BAR/PSI, premere il pulsante MENU per salvare e passare alla fase successiva.

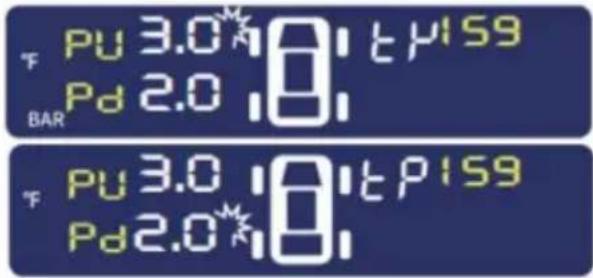

3. Impostazione della

pressione Selezionare la pressione HI/LO, premere il pulsante SINISTRA/DESTRA per regolare i dati e premere il pulsante MENU per salvare e passare alla fase successiva

Impostazione predefinita della pressione HI: 3,30

Bar Impostazione predefinita della pressione LO:

1,70 Bar Intervallo di impostazione regolabile: 2,60~6,00 Bar

4. Impostazione della temperatura

Selezionare Temperatura HI, premere il pulsante SINISTRA/DESTRA per regolare i dati e premere il pulsante MENU per salvare e passare alla fase successiva.

Impostazione predefinita della temperatura HI: 80°C Intervallo di impostazione regolabile: 70 90°C

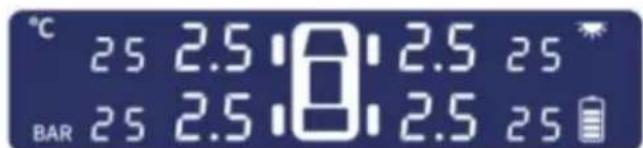

5. Salva ed esci

Al termine dell'impostazione, tenere premuto il pulsante Menu per 4 secondi per salvare e uscire.

SUGGERIMENTO: il sistema uscirà alla modalità normale dopo 3 minuti se non vengono eseguite operazioni durante la modalità di configurazione.

Associazione del sensore TPMS

Inflazione e abbinamento

Premere il pulsante "+" 8 volte, accedere alla modalità di accoppiamento dopo il "beep". L'icona del pneumatico anteriore sinistro lampeggia, premere "+" o "-" per selezionare il pneumatico. L'icona del

pneumatico continua a lampeggiare, quindi gonfia il relativo pneumatico (i sensori esterni verranno aggiunti all'aria

ugello). Visualizzerà il valore della pressione. Quindi premere "+" o "-" per selezionare

un'altra gomma da impostare. Dopo aver impostato tutti gli pneumatici, tenere premuto "SET" per 3 secondi e rilasciare successivamente un segnale acustico per salvare i dati. (La modalità di abbinamento si chiuderà automaticamente se non viene eseguita alcuna azione entro 3 minuti)

Scambio pneumatici

Quando si sostituiscono gli pneumatici, è necessario prestare attenzione alle indicazioni degli pneumatici sul monitor, mantenere gli pneumatici nella stessa posizione sia del monitor che della posizione effettiva. Questa funzione è esplicata utile, procedi come segue (ad esempio, pneumatico posteriore sinistro e posteriore destro)

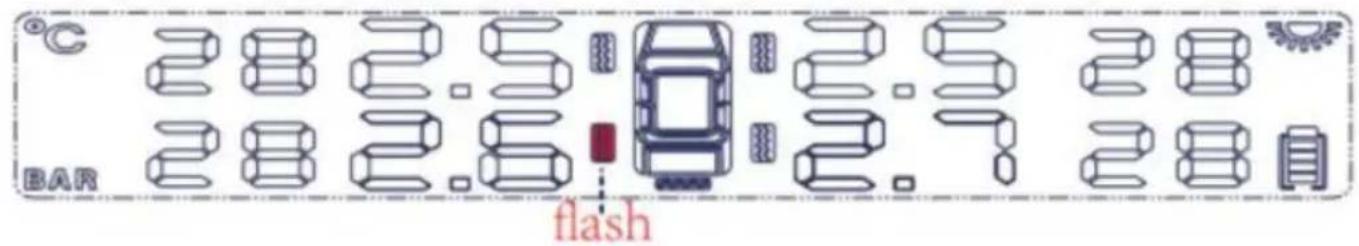

1. Accedere all'interfaccia di scambio pneumatici

Premi il pulsante "-" 8 volte velocemente, quando accedi all'interfaccia di scambio pneumatici. Il pneumatico anteriore sinistro inizia a lampeggiare, quindi premere "-" per selezionare il primo pneumatico che si desidera sostituire. Per esempio pneumatico posteriore sinistro:

1. Premere "SET" per confermare il primo pneumatico che si desidera sostituire, premere "+" o "-" per selezionare il secondo pneumatico che si desidera sostituire (ad esempio il pneumatico posteriore destro).

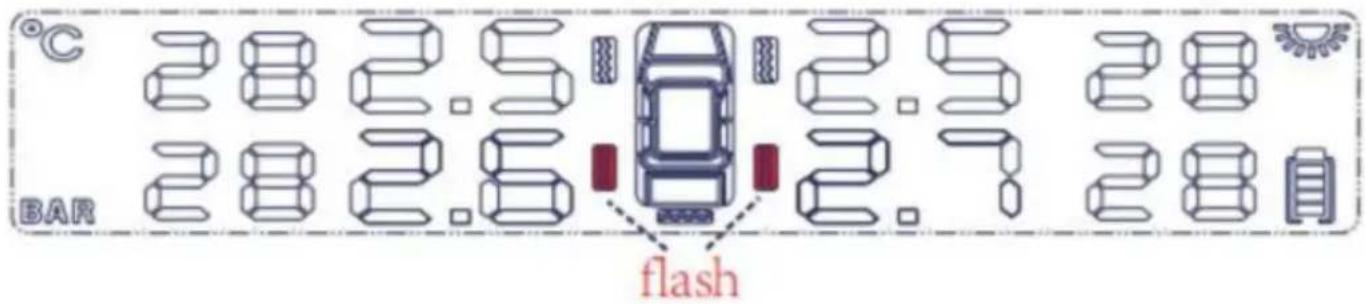

Ora l'icona della gomma posteriore sinistra e destra lampeggia contemporaneamente:

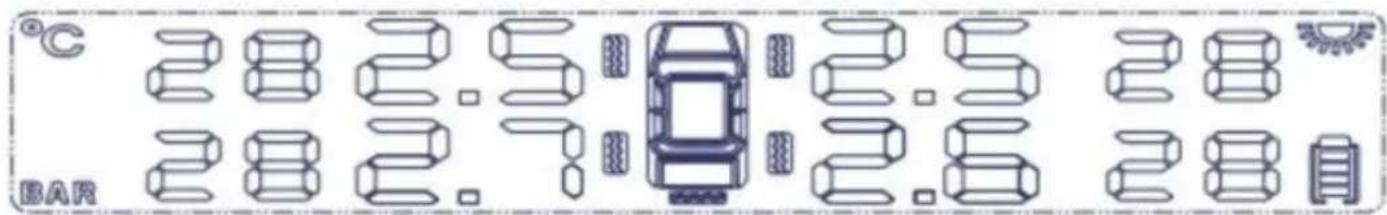

1. Tenere premuto "SET" per confermare lo scambio e salvare i dati, uscire nella modalità di scambio e tornare alla visualizzazione normale come di seguito:

Installazione dello schermo

Controllare se è causato da un chiodo o da una valvola del pneumatico invecchiata.

Allarme quando la pressione supera il limite HI. (Impostazione predefinita 3,3 bar) Allarme quando la pressione supera il limite LO. (Impostazione predefinita 1,7 bar)

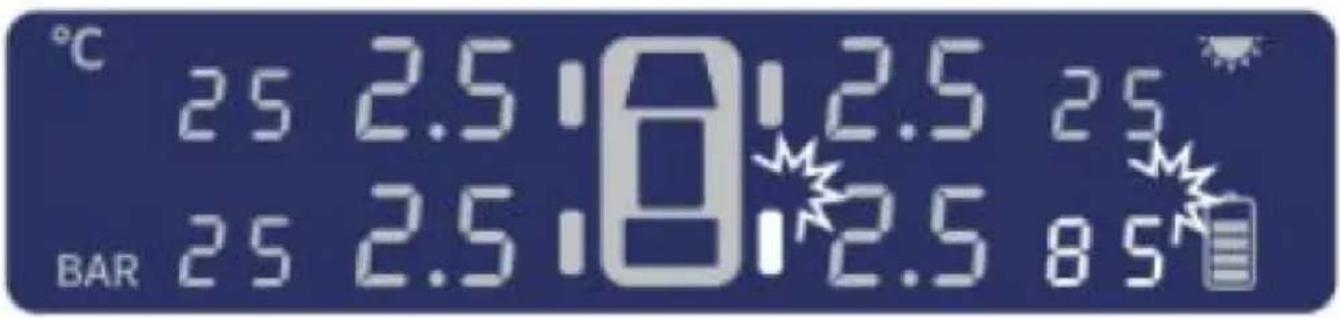

Allarme quando la temperatura supera il limite alto (impostazione predefinita 80 °C)

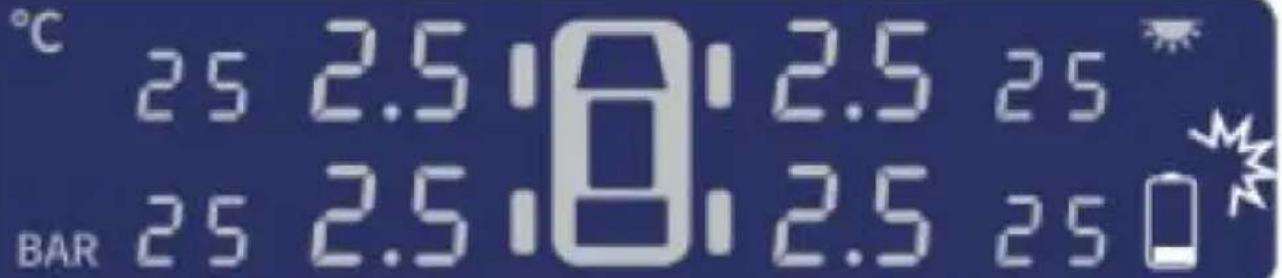

4 Display Low power Alarm

Quando l'icona della batteria lampeggia, l'energia si esaurirà presto. Per favore ricarica tramite Micro-USB in caso di tempo piovoso/nuvoloso.

Specifica

Display

Frequenza: 315 MHz Voltaggio: 3,7 V

Corrente: funzionamento ~ 15 mA; standby ~ 50 µA

Ambiente di lavoro: -20 °C ~ +70 °C

Sensori

Frequenza: 315 MHz. Voltaggio: 2,0~3,6 V

Corrente: statica 1uA, dinamica 15 mA

Ambiente di lavoro: Interno: -40°C ~ +120°C; Esterno: -20°C ~ +85°C

Monitoraggio

Intervallo: pressione 0~8,0 Bar

Precisione: pressione ±0,1 Bar

Installazione del sensore esterno

Coperchio

Batteria

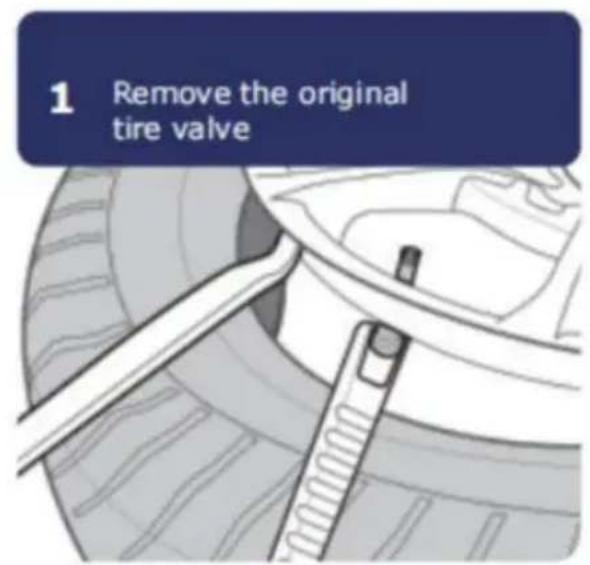

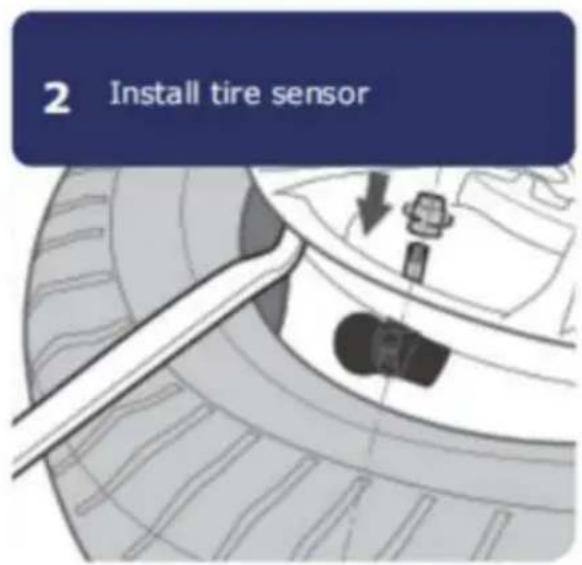

Installazione del sensore interno

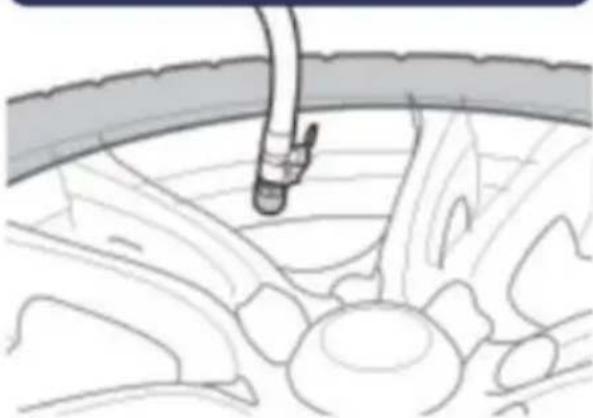

3. Gonfiaggio del pneumatico

Avviso e dichiarazione

Installare i sensori dopo aver acceso il monitor

Questo dispositivo è applicato alle auto non dotate di TPMS di fabbrica

standard e con una pressione limite dei pneumatici entro 3,50 Bar.

(Best con accumulator 12V)

Arrestare il veicolo in sicurezza quando l'allarme suona.

Questo dispositivo non è in grado di rilevare danni improvvisi ai pneumatici.

Non utilizzare il dispositivo durante la guida.

La durata della batteria dei sensori dipenderà dal chilometraggio del veicolo.

Si prega di parcheggiare il veicolo in un luogo sicuro. In caso di furto del dispositivo, il produttore non assumerà alcuna responsabilità. La temperatura e la pressione dei pneumatici aumentano di (0,1 0,3 bar)

durante la guida.

AVVERTIMENTO

Si prega di attaccare l'etichetta di avvertenza accanto alla valvola per ricordare che il sensore è stato installato nel pneumatico e previene danni durante lo smontaggio successivo.

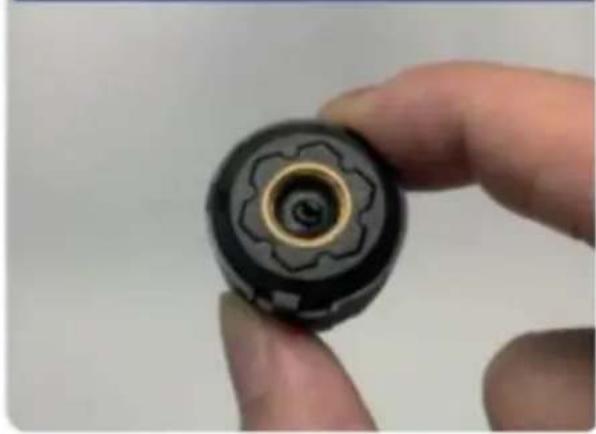

Smontaggio batteria sensore

1 Guarnizione antiscivolo

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
