C260 - Sprzęt pomiarowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	System monitorowania ciśnienia w oponach (TPMS)
Marka	Vevor
Model	C260
Częstotliwość	315 MHz
Zasilanie wyświetlacza	3,7 V (akumulator)
Zasilanie czujników	2,0 ~ 3,6 V (bateria wewnętrzna)
Prąd roboczy (wyświetlacz)	≤ 15 mA
Prąd czuwania (wyświetlacz)	≤ 50 µA
Prąd statyczny (czujniki)	≤ 1 µA
Prąd dynamiczny (czujniki)	≤ 15 mA
Temperatura pracy (wyświetlacz)	-20 °C ~ +70 °C
Temperatura pracy (czujniki wewnętrzne)	-40 °C ~ +120 °C
Temperatura pracy (czujniki zewnętrzne)	-20 °C ~ +85 °C
Domyślne ciśnienie HI	3,30 bar
Domyślne ciśnienie LO	1,70 bar
Zakres regulacji ciśnienia	2,60 ~ 6,00 bar
Domyślna temperatura HI	80 °C
Zakres regulacji temperatury	70 ~ 90 °C
Liczba czujników	6
Instalacja czujników	Zewnętrzna lub wewnętrzna
Główne funkcje	Monitorowanie ciśnienia i temperatury, alarm HI/LO, parowanie, wymiana opon
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków ściernych.
Bezpieczeństwo	Nie używać podczas jazdy. Zatrzymać pojazd w przypadku alarmu. Nie wykrywa nagłych uszkodzeń.
Części zamienne i możliwość naprawy	Czujniki, nakrętki antykradzieżowe, kabel danych. Wsparcie techniczne na www.vevor.com/support
Informacje ogólne	Importowane przez Sanven Technology Ltd. (Stany Zjednoczone). Gwarancja elektroniczna dostępna online.

Często zadawane pytania - C260 Vevor

Jak włączyć wyświetlacz Vevor C260?

Naciśnij i przytrzymaj PRAWY przycisk przez około 3 sekundy. Ekran się włączy. Aby wyłączyć, zrób to samo.

Jak ustawić progi ciśnienia i temperatury?

Naciśnij przycisk MENU na 4 sekundy, aby wejść w tryb konfiguracji. Użyj przycisków LEWY/PRAWY, aby dostosować wartości (ciśnienie HI/LO od 2,60 do 6,00 bar, temperatura HI od 70 do 90 °C). Naciśnij MENU, aby zapisać i przejść do następnego kroku. Przytrzymaj MENU przez 4 sekundy, aby wyjść.

Jak sparować czujniki z monitorem?

Naciśnij 8 razy przycisk « + », aby wejść w tryb parowania (słychać sygnał dźwiękowy). Ikona lewej przedniej opony miga. Napompuj odpowiadającą oponę (czujniki aktywują się automatycznie powyżej 25 km/h lub podczas pompowania). Ciśnienie jest wyświetlane. Użyj « + » lub « - », aby wybrać następną oponę. Po ustawieniu wszystkich opon przytrzymaj « SET » przez 3 sekundy, aby zapisać.

Co zrobić w przypadku alarmu ciśnienia lub temperatury?

Jeżeli ciśnienie przekroczy próg HI (domyślnie 3,30 bar) lub spadnie poniżej progu LO (1,70 bar), albo temperatura przekroczy 80 °C, włączy się alarm. Bezpiecznie zatrzymaj pojazd i sprawdź opony. W razie potrzeby napompuj lub spuść powietrze.

Jak wymienić pozycje opon na monitorze?

Naciśnij szybko 8 razy przycisk « - », aby wejść w tryb wymiany. Wybierz pierwszą oponę za pomocą « - », naciśnij « SET ». Wybierz drugą oponę za pomocą « + » lub « - », a następnie przytrzymaj « SET », aby potwierdzić wymianę i wyjść.

Jak zainstalować czujniki zewnętrzne?

Odkręć kapturek zaworu, załóż uszczelkę antypoślizgową, wkręć czujnik, a następnie dokręć nakrętkę antykradzieżową za pomocą dostarczonego klucza. Upewnij się, że monitor jest włączony przed instalacją.

Jaka jest żywotność baterii czujników?

Żywotność zależy od przebiegu. Przy normalnym użytkowaniu może trwać kilka lat. Gdy bateria jest słaba, wymień czujnik (nieładowalny).

Jak czyścić monitor i czujniki?

Użyj miękkiej, suchej szmatki. Unikaj środków chemicznych lub ściernych. Nie zanurzaj w wodzie.

Czy system działa podczas deszczu?

Tak, monitor i czujniki są zaprojektowane tak, aby wytrzymać niepogodę. Jednak w deszczową/pochmurną pogodę naładuj monitor, jeśli ikona baterii miga.

Gdzie znaleźć wsparcie techniczne i gwarancję?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Możesz również skontaktować się z obsługą klienta za pośrednictwem strony.

INSTRUKCJA OBSŁUGI C260 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

TPMS

MODEL: C260

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przy zakupie oznaczają jedynie szacunkową oszczędność, jaką możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi, najlepszymi markami i nie oznaczają uwzględnienia wszystkich kategorii oferowanych przez nas narzędzi. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

TPMS

MODEL: C260

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

LISTA CZĘŚCI

Nazwa	Ilość
klucz	1
Nakrátka antykradzieżowa	1
Kabel do transmisji danych	1
Naklejka 3M	1
Maszyna hosta	4

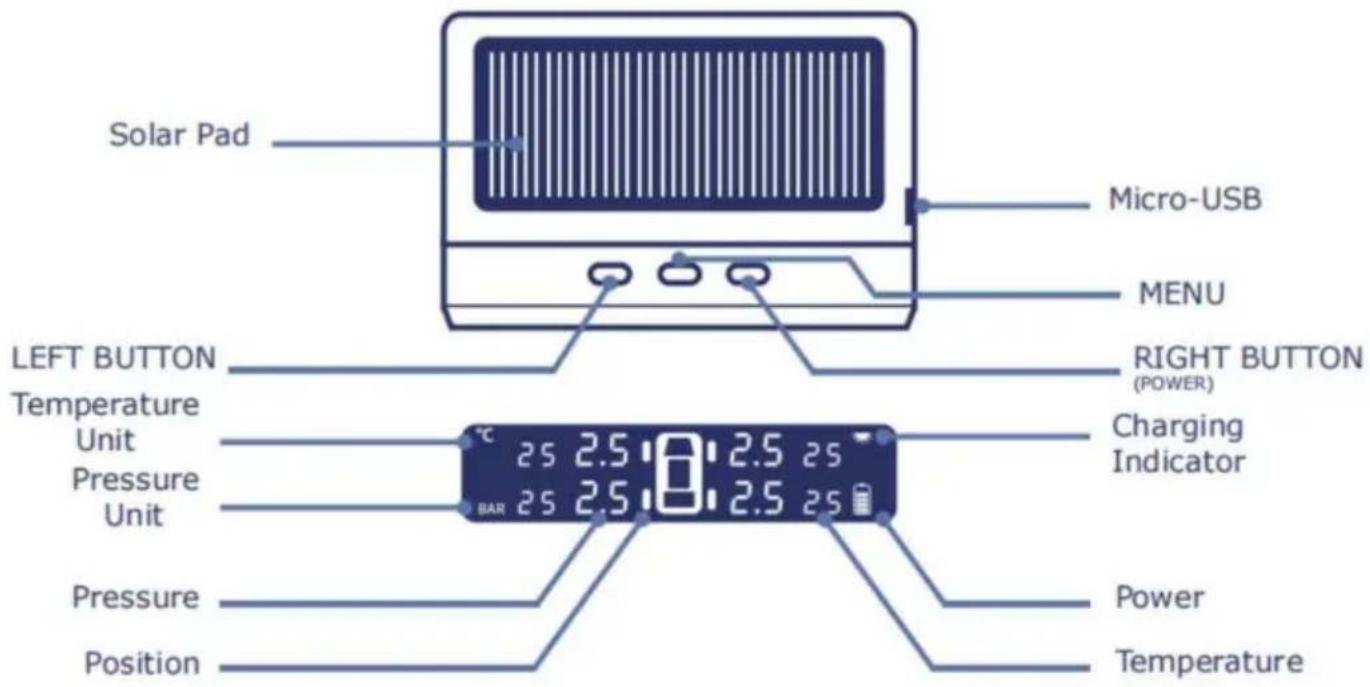

Wyświetl instrukcję

Komponent: Wyświetlacz*1; Czujniki*6; Instrukcja obsługi*1; Nakrętka*1

Włączanie: Naciśnij i przytrzymaj PRAWY przycisk przez 3 sekundy

Wyłączanie zasilania: Naciśnij i przytrzymaj PRAWY przycisk przez 3 sekundy

Czujniki zostaną aktywowane przy prędkości do 25 km/h oraz wyświetlacz

automatycznie aktualizuje dane w czasie rzeczywistym

Po zakończeniu ustawień naciśnij i przytrzymaj przycisk Menu, aby zapisać i wyjść.

1. Wejdź do trybu konfiguracji

Naciśnij i przytrzymaj przycisk MENU przez 4 sekundy, aby wejść do trybu konfiguracji, a następnie naciśnij przycisk MENU, aby wybrać. (jednostka ciśnienia -> jednostka temperatury -> limit Hi/Lo ciśnienia -> limit temperatury)

Wybierz ustawienie jednostki ciśnienia

Jednostka ciśnienia, naciśnij przycisk LEWO/PRAWO, aby wybrać BAR/PSI, naciśnij przycisk MENU, aby zapisać i przejść do następnego kroku.

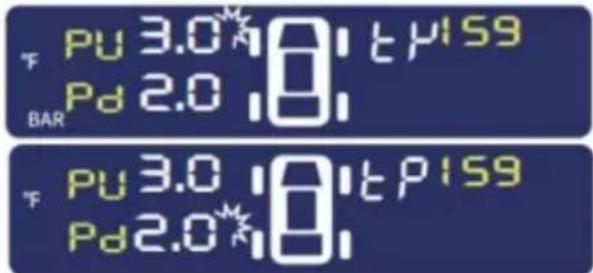

1. Ustawienie ciśnienia Wybierz

ciśnienie HI/LO, naciśnij przycisk LEWO/PRAWO, aby dostosować dane, a następnie naciśnij przycisk MENU, aby zapisać i przejść do następnego kroku

Domyślne ustawienie ciśnienia HI: 3,30 bar

Domyślne ustawienie ciśnienia LO: 1,70 bar

Regulowany zakres ustawień: 2,60 ~ 6,00 bar

1. Ustawianie temperatury Wybierz

opcję Temperatura HI, naciśnij przycisk W LEWO/W PRAWO, aby dostosować dane, a następnie naciśnij przycisk MENU, aby zapisać i przejść do następnego kroku.

Domyślne ustawienie temperatury HI: 80°C

Regulowany zakres ustawień: 70 90°C

1. Zapisz i wyjdź

Po zakończeniu ustawień naciśnij i przytrzymaj przycisk Menu przez 4 sekundy, aby zapisać i wyjść.

WSKAZÓWKI: System przejdzie do trybu normalnego po 3 minutach, jeśli w trybie konfiguracji nie zostaną wykonane żadne czynności

Parowanie czujnika TPMS

Inflacja i parowanie

Naciśnij przycisk „+“ 8 razy, po usłyszeniu sygnału wejdź w tryb parowania. Lewa przednia opona

ikona miga, naciśnij + lub - , aby wybrać oponę. Ikona opony miga, i ciśnienie

następnie napompuj odpowiednią oponę (zewnętrzne czujniki dostaną dodane do powietrza).

dysza). wyświetli wartość ciśnienia. Następnie naciśnij + lub ,aby wybrać

kolejną oponę do ustawienia. Po ustawieniu wszystkich opon przytrzymaj „SET" przez 3 sekundy, a następnie zwolnij sygnał dźwiękowy, aby zapisać dane. (Tryb parowania zakończy się automatycznie, jeśli w 3 protokół)

Wymiana opon

Podczas wymiany opon należy zwrócić uwagę na wskazania opon na monitorze, utrzymywać opony w tej samej pozycji zarówno na monitorze, jak i na rzeczywistej lokalizacji. Ta funkcja jest

prosta i przydatna, wykonaj następujące czynności (na przykład lewe tylne koło i prawe tylne wymiana opon)

1. Przejdź do interfejsu wymiany opon

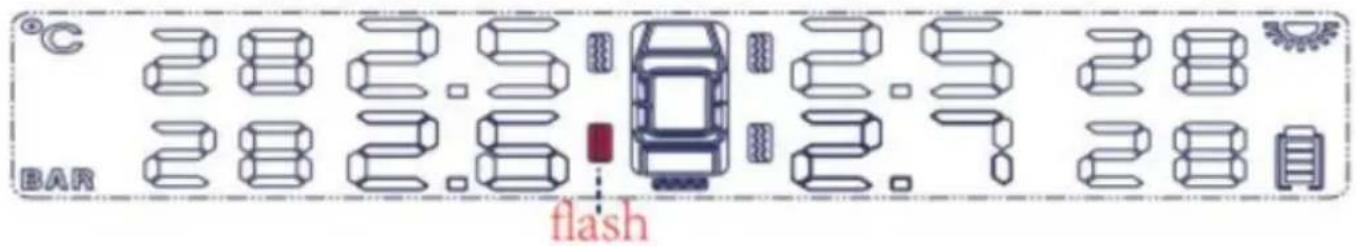

Naciśnij szybko 8 razy przycisk „-”, a następnie wejdziesz do interfejsu wymiany opon. Lewy przycisk opony zacznie migać, następnie naciśnij „-”, aby wybrać pierwszą oponę, którą chcesz wymienić. Dla przykładu lewej tylnej opony:

1. Naciśnij „SET”, aby zatwierdzić pierwszą oponę, którą chcesz wymienić, naciśnij „+” lub

aby wybrać drugą oponę, którą chcesz wymienić (np. prawą tylną oponę)

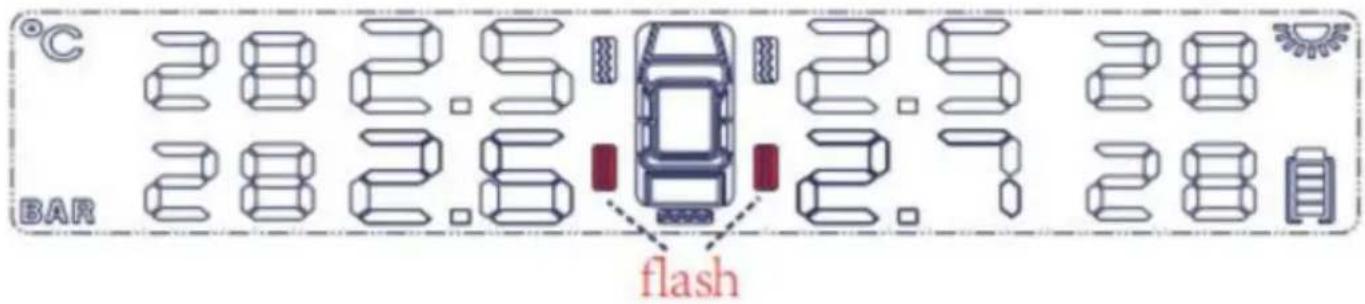

Teraz ikona lewej i prawej tylnej opony miga jednocześnie:

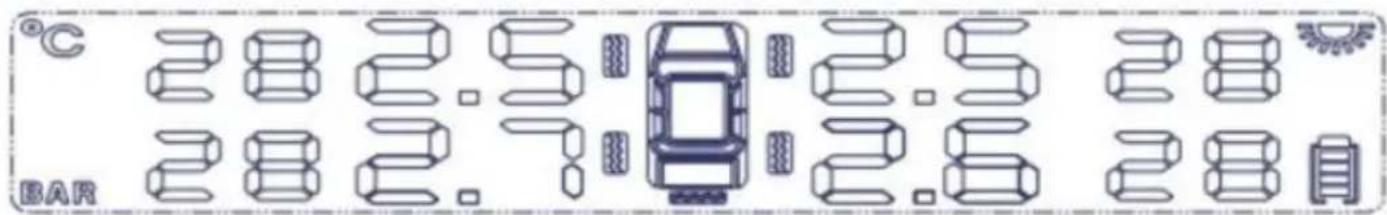

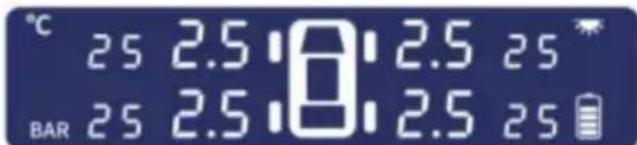

1. Przytrzymaj „SET”, aby potwierdzić wymianę i zapisać dane, wyjść z trybu wymiany i powrócić do normalnego wyświetlania, jak poniżej:

Instalacja wyświetlacza

spowodowane gwoździem lub starzeniem się zaworu opony.

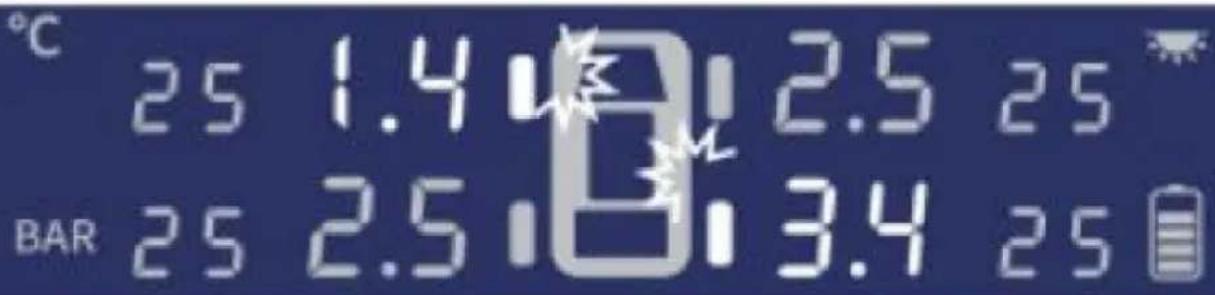

Alarm, gdy ciśnienie przekracza limit HI. (Ustawienie domyślne 3,3 bara) Alarm, gdy ciśnienie przekracza limit LO. (Ustawienie domyślne 1,7 bara)

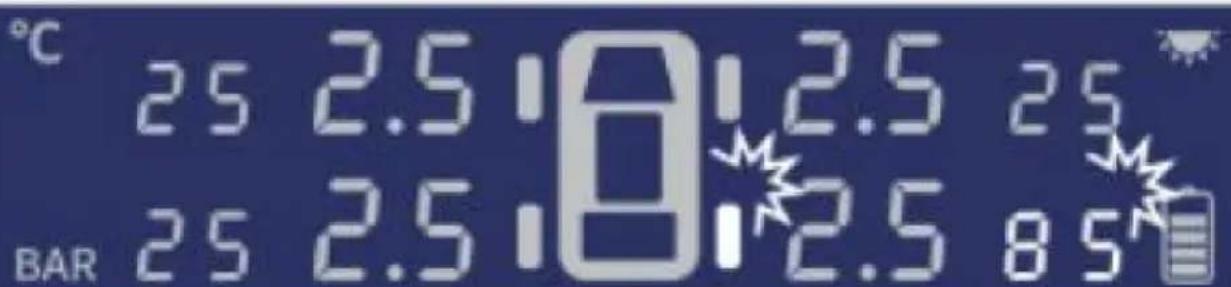

Alarm, gdy temperatura przekracza limit HI (ustawienie domyślne 80°C)

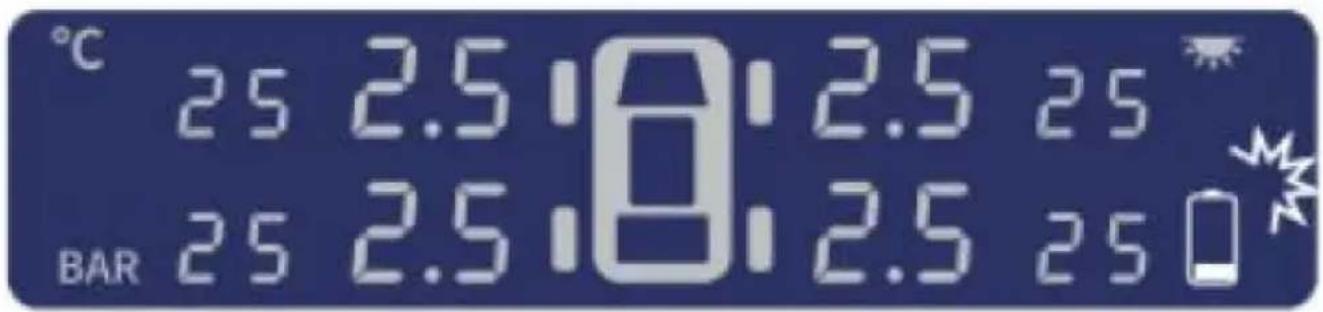

4 Display Low power Alarm

Gdy ikona baterii miga, zasilanie wkrótce się wyczerpie. Proszę

ładowanie przez Micro-USB w przypadku deszczowej/pochmurnej pogody.

Specyfikacja

Wyświetlacz

Częstotliwość: 315 MHz

Napięcie: 3,7 V

Prąd: działanie 15mA; tryb gotowości 50uA

Środowisko pracy: -20°C~+70°C

Czujniki

Częstotliwość: 315 MHz Napięcie: 2,0 ~ 3,6 V

Prąd: statyka 1uA, dynamika 15mA

Środowisko pracy: Wewnętrzne: -40°C ~+120°C Zewnętrzne: -20°C ~+85°C

Monitorowanie

Zakres: ciśnienie 0 ~ 8,0 Bar Dokładność: ciśnienie ±0,1Bar

Instalacja czujnika zewnętrznego

Korpus główny

Nakrętki sześciokątne

Instalacja czujnika wewnętrznego

Zawiadomienie i oświadczenie

Zainstaluj czujniki po włączeniu monitora

Urządzenie to należy zastosować w samochodach, które nie są fabrycznie wyposażone w TPMS, zgodnie z normami i przy dopuszczalnym ciśnieniu w oponach do 3,50 bara.

(Najlepiej z akumulatorem 12V)

Zatrzymaj pojazd bezpiecznie, gdy rozlegnie się sygnał dźwiękowy.

To urządzenie nie jest w stanie wykryć nagłego uszkodzenia opon.

Nie obsługuj urządzenia podczas jazdy.

Żywotność baterii czujników będzie zależeć od przebiegu pojazdu.

Proszę zaparkować pojazd w bezpiecznym miejscu. Jeśli urządzenie zostanie skradzione, nie ponosimy odpowiedzialności. Temperatura i ciśnienie w oponach wzrosną (0,1 ~ 0,3 bara)

podczas jazdy.

OSTRZEŻENIE

Proszę przykleić etykietę ostrzegawczą obok zaworu, aby przypomnieć, że w tej oponie czujnik został zainstalowany i zapobiegać uszkodzeniom podczas demontażu.

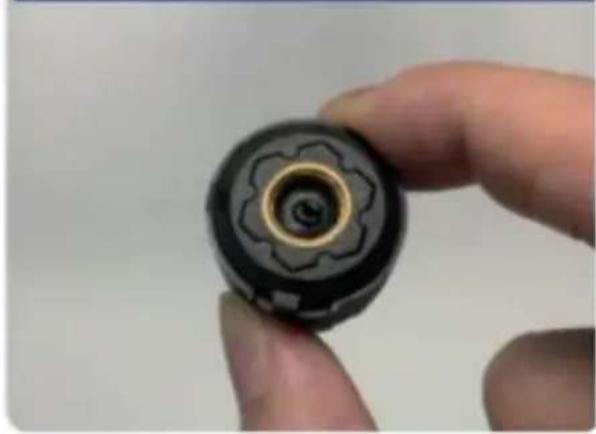

Demontaż baterii czujnika

1 Anti-slip gasket
