Type de produit	Purificateur d'air UV pour système CVC
Marque	Vevor
Modèle	2006-UV9X2
Puissance	18 W
Tension d'alimentation	120 V CA / 230 V CA (sélectionnable)
Fréquence	60 Hz / 50 Hz
Longueur d'onde UV	254 nm
Durée de vie des lampes UV	13 000 heures
Surface de couverture efficace	600 pi² (environ 55,7 m²)
Nombre de lampes UV incluses	4 (2 installées + 2 de rechange)
Longueur du tube	145 mm
Type d'installation	Montage dans conduit CVC
Cordon d'alimentation	1,5 m (4,92 pi)
Fusible	2 A (non remplaçable sur ce modèle)
Indice de protection	Non étanche
Matériau du boîtier	Métal
Accessoires inclus	Gabarit de positionnement, vis de montage, lampes UV de rechange
Entretien	Nettoyage des lampes avec un chiffon doux et du nettoyant pour vitres
Remplacement des lampes	Tous les 13 000 heures ou selon besoin
Sécurité	Rayons UV nocifs - ne pas regarder directement ; débrancher avant entretien ; ne pas utiliser dans environnements humides ou inflammables
Garantie	Certificat de garantie électronique disponible sur vevor.com/support
Poids approximatif	1,5 kg
Dimensions approximatives	250 x 100 x 100 mm

FOIRE AUX QUESTIONS - 2006-UV9X2 Vevor

Comment installer le purificateur d'air Vevor 2006-UV9X2 dans mon système CVC ?

Débranchez d'abord l'alimentation du système CVC. Utilisez le gabarit de positionnement fourni pour marquer les emplacements des trous sur le conduit. Percez deux trous de 51 mm de diamètre pour les lampes et quatre trous de 3 mm pour les vis. Insérez l'unité UV dans les trous et fixez-la avec les vis. Branchez l'appareil sur une prise mise à la terre. Assurez-vous que le voyant lumineux est visible après l'installation.

Comment nettoyer les lampes UV ?

Débranchez l'appareil et laissez refroidir les lampes pendant au moins 15 minutes. Retirez l'unité du conduit. Maintenez fermement l'appareil et essuyez les lampes UV avec un chiffon doux imbibé de nettoyant pour vitres. Assurez-vous que les lampes sont propres et sèches avant de les réinstaller.

Quand dois-je remplacer les lampes UV ?

Les lampes UV ont une durée de vie de 13 000 heures. Remplacez-les après cette période ou si vous remarquez une diminution de l'efficacité. Le modèle 2006-UV9X2 est livré avec deux lampes de rechange. Pour remplacer, appuyez sur le bouton de déverrouillage, retirez l'ancienne lampe et insérez la nouvelle jusqu'à ce qu'elle s'enclenche.

Puis-je utiliser ce purificateur dans une cuisine ?

Non, n'utilisez pas ce produit dans la cuisine car les vapeurs huileuses peuvent réduire la durée de vie des lampes. Il est conçu pour être installé dans les conduits CVC, loin des sources de graisse et d'humidité excessive.

Que faire si le voyant lumineux ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché sur une prise de courant fonctionnelle. Si le voyant reste éteint, l'ampoule UV peut être défectueuse. Débranchez l'alimentation et remplacez l'ampoule par une neuve. Si le problème persiste, contactez le support technique Vevor.

Est-il sécuritaire de regarder la lumière UV ?

Non, les rayons UV sont nocifs pour la peau et les yeux. Une exposition directe peut provoquer une cécité temporaire ou permanente. Ne regardez jamais directement la lumière UV et assurez-vous que l'appareil est bien monté de sorte que la lumière ne soit pas visible de l'extérieur du conduit.

Le purificateur fonctionne-t-il avec une tension de 230 V ?

Oui, le modèle 2006-UV9X2 prend en charge les tensions CA de 120 V et 230 V. Vérifiez la plaque signalétique du produit pour confirmer la tension et la fréquence adaptées à votre région. L'appareil s'adapte automatiquement.

Comment puis-je remplacer le fusible ?

Pour le modèle 2006-UV9X2, le fusible n'est pas remplaçable par l'utilisateur. Ce modèle ne dispose pas d'un fusible accessible. Si l'appareil ne fonctionne plus, contactez le service après-vente. Pour les modèles avec fusible (2112-UV36 et 2112-UV36X2), débranchez l'appareil, dévissez le bouton du fusible et remplacez-le par un fusible 2A.

Quelles sont les dimensions de l'appareil ?

Les dimensions exactes ne sont pas spécifiées dans la notice, mais la longueur du tube est de 145 mm. L'unité UV mesure environ 250 mm de long, 100 mm de large et 100 mm de haut. Le poids approximatif est de 1,5 kg.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange, notamment les lampes UV, sont disponibles auprès de Vevor. Visitez www.vevor.com/support pour obtenir un certificat de garantie électronique et commander des pièces. Utilisez uniquement des pièces approuvées par Vevor pour éviter d'annuler la garantie.

MODE D'EMPLOI 2006-UV9X2 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

PURIFICATEUR D'AIR POUR SYSTÈME CVC

MODÈLE : 2112-UV36/ 2006-UV9X2/2112-UV36X2

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

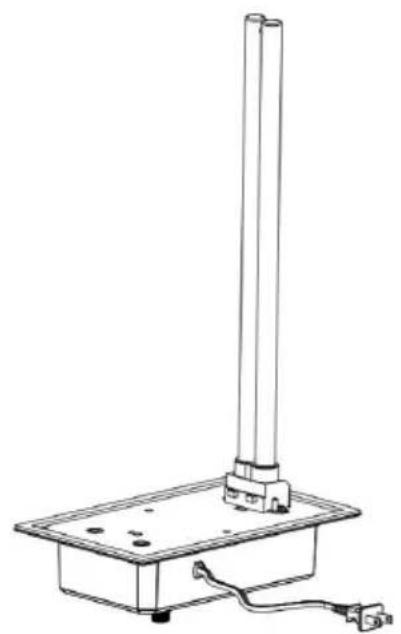

HVAC AIR PURIFIER

Modèle : 2112-UV36/2006-UV9X2/2112-UV36X2

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement tous les instructions du manuel avant de l'utiliser. VEVOR se réserve le c'est d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logic

de notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser l'appareil. Purificateur d'air CVC.
2. L'installation doit être effectuée par un adulte et les enfants ne dc pas l'utiliser sans surveillance.
3. Les rayons UV sont nocifs pour la peau et les yeux exposés, pour une cécité temporaire ou permanente. Ne regardez jamais directement lumière UV.
4. Débranchez l'alimentation avant d'installer ou de remplacer l'ampoule UV, sinon cela pourrait provoquer un choc électrique et la mort.
5. Veuillez porter des gants et installer le Purificateur d'air CVC pour les coupures lors de l'installation.
6. Attention au transport : Pendant le transport, le colis doit être droit manipulé avec précaution, éviter les chocs violents, les vibrations et les extrusions.
7. Ne modifiez en aucun cas l'appareil. Toute modification pourrait endommager l'appareil ou le rendre dangereux pour autrui.
8. Réparation ou l'entretien ne doit être effectué que par une personne qualifiée.
9. Seule la tension nominale spécifiée dans ce manuel peut être utilis
10. N'utilisez pas ce produit dans la cuisine, où les vapeurs huileuses peuvent réduire la durée de vie des lampes.
11. N'utilisez pas ce produit dans une zone contenant des gaz acides alcalins ou autres gaz organiques susceptibles de provoquer un incen
12. N'utilisez pas ce produit dans des endroits inflammables et explos sinon cela pourrait provoquer un incendie.
13. Le produit ne peut être démonté qu'après avoir été fermé pendar minutes.
14. Le tube de la lampe contient du mercure et doit être manipulé correctement.
15. Ne nettoyez pas les lampes cassées avec un aspirateur.
16. Le produit n'est pas étanche, le produit ne peut pas être installé

Liste des pièces du kit

Modèle	2112-UV36	2006-UV9X2	2112-UV36X2
Unité UV	1 pièce	1 pièce	1 pièce
Ampoule de lampe UV	2 pièces	4 pièces	4 pièces
vis	4 pièces	4 pièces	4 pièces
Gardez le fusible 2A	1 pièce	/	1 pièce
Modèle de positionnemen	1 pièce	1 pièce	1 pièce

LISTE DES PARAMÈTRES

Modèle	2112-UV36	2006-UV9X2	2112-UV36X2
Pouvoir	36W	18W	72
Longueur du tube lumineux	411 mm	145 mm	411 mm
Longueur d'onde de la lumière	254 nm	254 nm	254 nm
Durée de vie des UV	13000 heures	13000 heures	13000 heures
Tube de lampe d'assemblage	1 pièce	2 pièces	2 pièces
Tube de lampe de secours	1 pièce	2 pièces	2 pièces
Entrée standard américaine	CA 120 V 60 H	CA 120 V 60 Hz	CA 120 V 60 Hz
Version européenne Entrée	CA 230 V 50 H	CA 230 V 50 Hz	CA 230 V 50 Hz
Surface efficace	1500 pi ^2	600 pi ^2	2400 pi ^2

Remarque : chaque modèle d'alimentation électrique nominale est doté tensions CA de 120 V et CA de 230 V. Veuillez noter les informatic tension et de fréquence sur la plaque signalétique du produit.

Note: Veuillez noter 'si éspace intérieur du tuyau CVC peut accueillir I produit.

Instructions d'installation

Comment installer votre système de traitement d'air UV

Si votre système de chauffage/refroidissement (CVC) est équipé d'air conditionnement, il est recommandé que les UV Le système de traiter d'air (unité) peut être monté directement au-dessus du serpentin de refroidissement. L'unité peut empêcher la croissance d'un pourcentage élevé de micro-organismes tels que les moisissures, les bactéries et l'virus sur des surfaces telles que les serpentins de refroidissement, les bacs de récupération et les conduits.

Sélection de l'emplacement de montage

1. L'unité peut être montée dans n'importe quelle orientation, mais doi

montée de manière à ce que le voyant lumineux soit visible.

1. Choisissez un emplacement qui facilitera le changement/nettoyage de ampoules UV.
2. Installez l'unité sur une surface plane du conduit AU-DESSUS du climatiseur serpentin de refroidissement (« serpentin A ») si votre système CVC système est équipé de la climatisation. Si votre système CVC n pas équipé de la climatisation, l'unité doit être installée sur le conduit d'alimentation si possible. L'appareil peut être installé sur un conduit de retour si nécessaire

ATTENTION : N'installez pas l'appareil dans la « bobine A » ou un humidificateur car des dommages pourraient survenir.

Si vous n'êtes pas sûr d'avoir choisi un emplacement de montage co reportez-vous au manuel du propriétaire de votre système CVC ou ap un professionnel qualifié pour obtenir de l'aide.

1. Assurez-vous de placer l'appareil à l'écart de tout composant en plastique ou en caoutchouc qui pourrait être endommagé par les rayo UV. Si les possibilités de montage sont limitées, le plastique et le caoutchouc peuvent être recouverts de ruban adhésif en aluminium afi les protéger des rayons UV.

2. L'appareil est doté d'un cordon d'alimentation de 4,92 pieds qui dc installé dans une prise de courant avec mise à la terre. S'il n'y a p prise de courant dans le cordon d'alimentation, demandez à un professionnel qualifié d'installer une prise de courant correctement mise la terre.

Référence de tension du produit plaque signalétique du produit.

Étapes d'installation

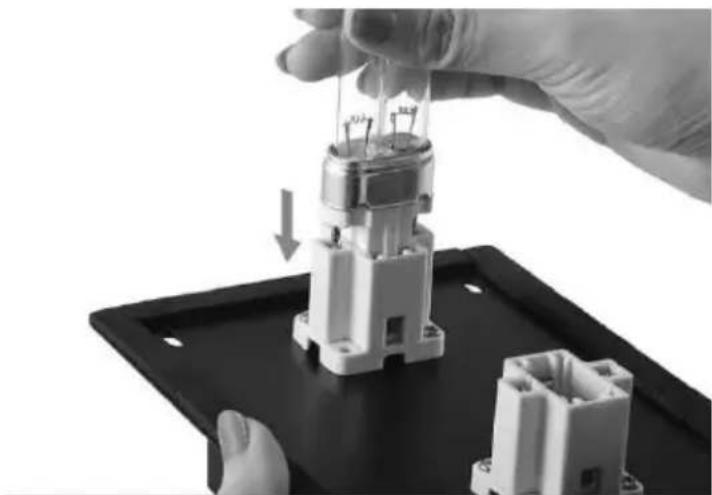

1. Installez les ampoules en les faisant glisser par le côté jusqu'à ce qu'elles s'enclenchent.

Remarque : Le 2112-UV36 est une ampoule, le 2006-UV9X2 et le 2112-UV36X2 sont deux ampoules.

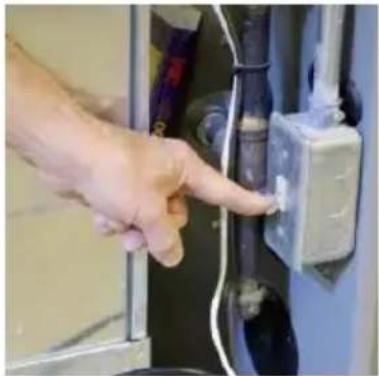

1. Débranchez l'alimentation du système CVC avant d'installer l'un

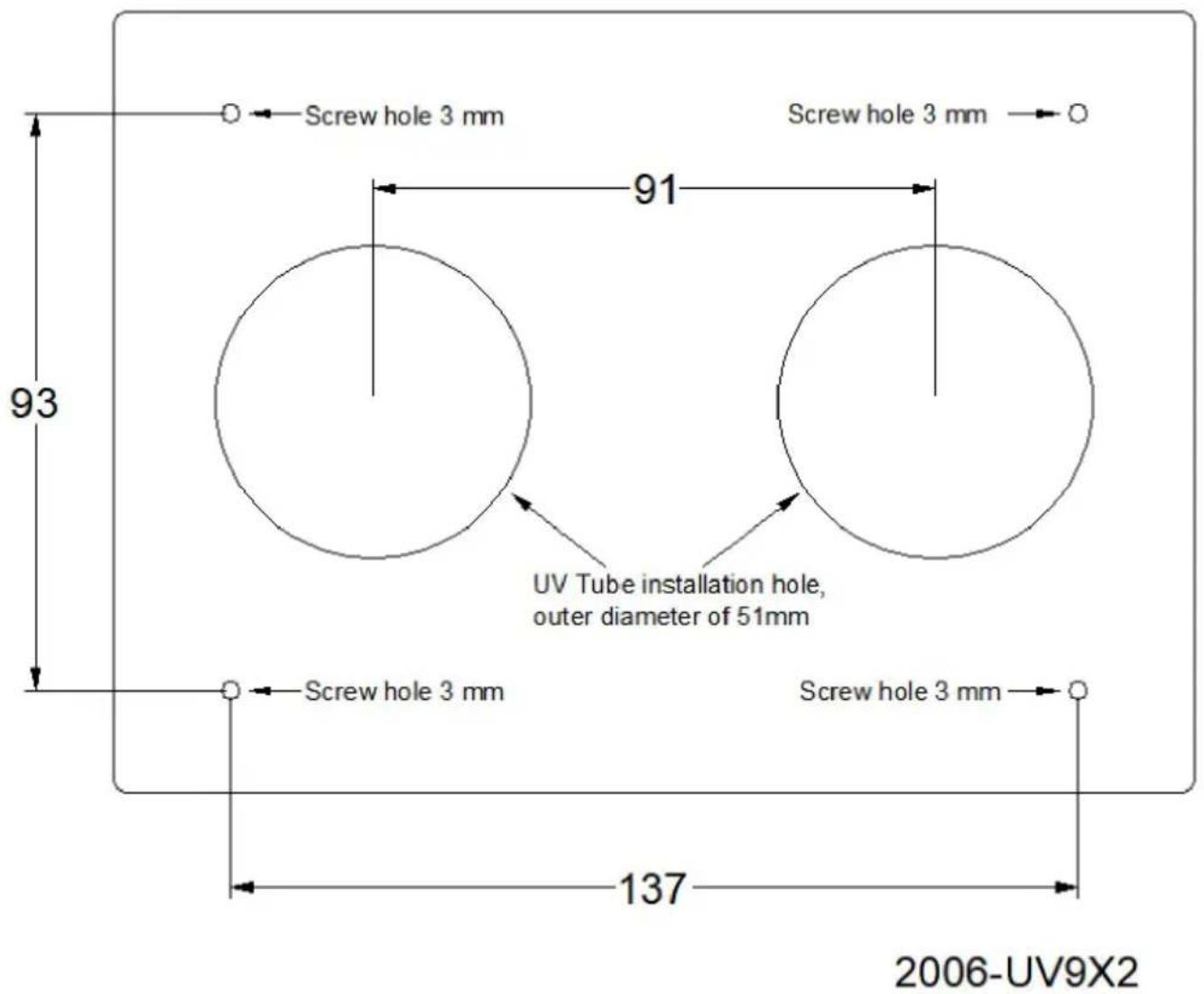

3A. Reportez-vous au gabarit de positionnement 2006-UV9X2, dessinez d'abord la position du trou d'installation avec un trait sur la paroi ext du tuyau, y compris 2 trous de tuyau de lampe d'un diamètre extérie 51 mm et 4 trous de vis de 3 mm ; Traitement des trous à l'aide machine de découpe et d'un foret de 3 mm .

3B. Reportez-vous au gabarit de positionnement 2112-UV36X2, dessin d'abord la position du trou d'installation avec un trait sur la paroi ext du tuyau, y compris 2 trous de tuyau de lampe d'un diamètre extérie 76,2 mm et 4 trous de vis de 3 mm ; Traitement des trous à l'aide machine de découpe et d'un foret de 3 mm .

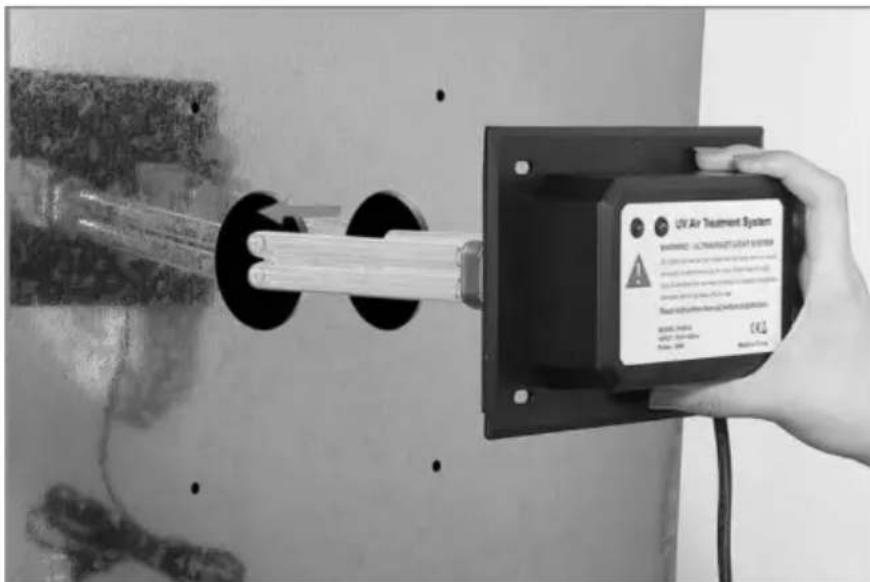

1. Insérez la lampe UV dans le trou pré-percé pour installer la UV.

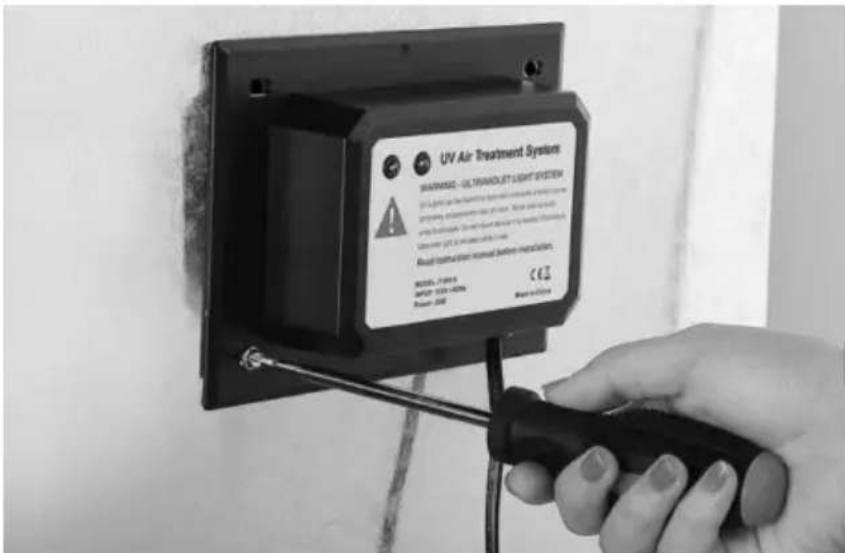

1. Installez la lampe UV sur la surface du tuyau CVC avec 4 vis.

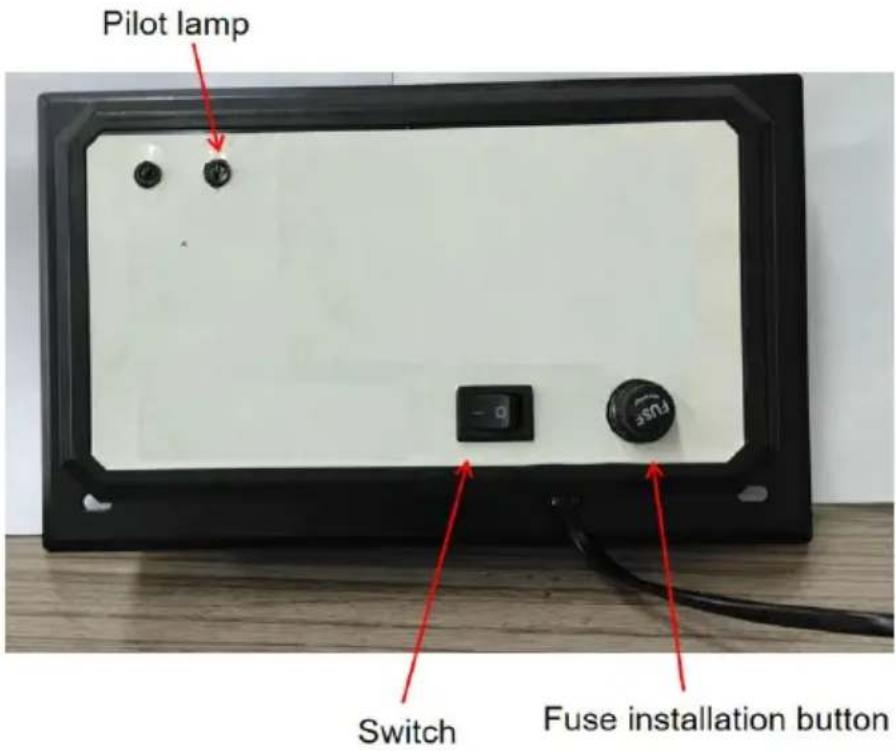

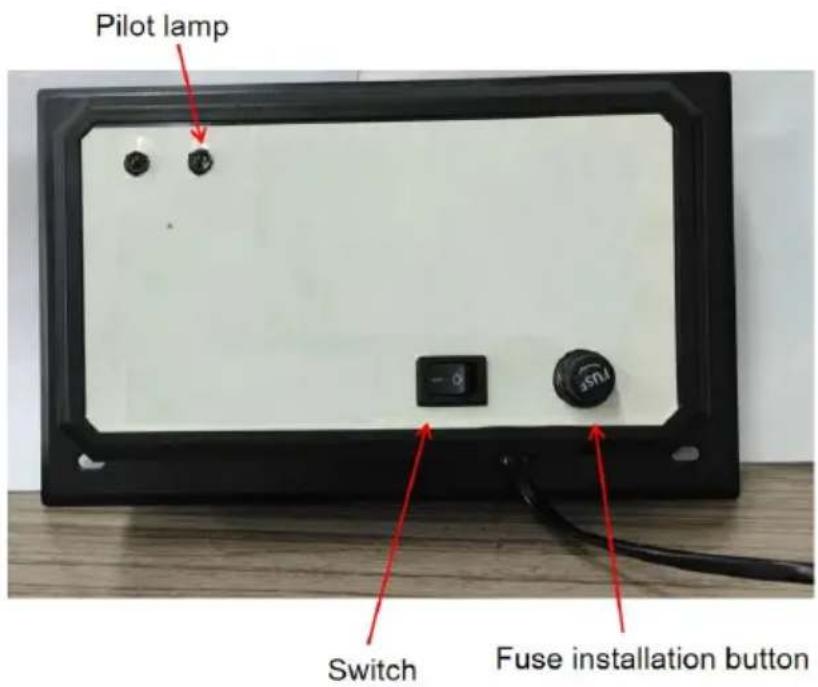

1. Branchez la fiche d'alimentation sur le secteur, allumez l'interrupteur l'unité UV et allumez le voyant lumineux de la machine. La machine commencé à fonctionner.
2. Débranchez la fiche d'alimentation, dévissez le bouton du fusible remplacer le fusible 2A.

Chaque modèle d'alimentation électrique nominale est doté de tensions CA 120 V et CA 230 V. Notez les informations de tension et de fre sur la plaque signalétique du produit.

Remarque : le modèle 2006-UV9X2 n'a pas d'interrupteur, l'alimentation d'accès démarre le fonctionnement ; et le fusible ne peut pas être

remplacé.

Nettoyage et remplacement des ampoules

1. Débranchez l'alimentation du système CVC, débranchez l'appar et laissez les ampoules UV refroidir pendant au moins 15 minut avant de tenter de retirer l'appareil.

2. Retirez les 4 vis à tôle et faites glisser l'appareil hors du c travail.

3a. Pour nettoyer : maintenez fermement l'appareil et essuyez la les ampoules UV avec un chiffon doux imbibé de nettoyant pou vitres. Si vous touchez la vitre avec votre main, veillez à essuy empreintes digitales ou la saleté avec un chiffon. Assurez-vous d'ampoule est propre et sèche avant de réinstaller l'appareil dans conduit.

3b. Pour remplacer : L'utilisation d'une ampoule non approuvée | l'appareil annulera la garantie et pourrait entraîner des blessures des dommages graves. Maintenez fermement l'appareil et appuye:

sur le bouton de déverrouillage de l'ampoule pour retirer l'ampou UV. Installez la nouvelle ampoule dans l'appareil en la faisant g depuis le à l'extérieur jusqu'à ce que l'ampoule s'enclenche en Si vous touchez l'ampoule avec votre main, veillez à essuyer to trace de doigt ou saleté avec un chiffon doux et humide.

Assurez-vous que l'ampoule est propre et sèche avant de réinsta l'appareil dans le conduit.

1. Réinstallez l'appareil dans le conduit et réinstallez les 4 vis à Serrez les vis uniformément jusqu'à ce que l'appareil soit bien en place. NE PAS NE SERREZ PAS TROP LES VIS.
2. Rebranchez l'alimentation du système CVC et rebranchez l'appareil sur une prise de courant reliée à la terre.
