Produkttyp	UV-luftrenare för VVS-system
Varumärke	Vevor
Modell	2006-UV9X2
Effekt	18 W
Matningsspänning	120 V AC / 230 V AC (valbar)
Frekvens	60 Hz / 50 Hz
UV-våglängd	254 nm
Livslängd UV-lampor	13 000 timmar
Effektiv täckningsyta	600 ft² (cirka 55,7 m²)
Antal medföljande UV-lampor	4 (2 installerade + 2 reserv)
Rörlängd	145 mm
Installationstyp	Montering i VVS-kanal
Strömkabel	1,5 m (4,92 ft)
Säkring	2 A (ej utbytbart på denna modell)
Skyddsklass	Inte vattentät
Höljesmaterial	Metall
Inkluderade tillbehör	Positioneringsmall, monteringsskruvar, UV-lampor reserv
Underhåll	Rengöring av lampor med mjuk trasa och fönsterputsmedel
Byte av lampor	Var 13 000:e timme eller vid behov
Säkerhet	Skadliga UV-strålar - titta inte direkt; koppla ur innan underhåll; använd inte i fuktiga eller brandfarliga miljöer
Garanti	Elektroniskt garantibevis tillgängligt på vevor.com/support
Ungefärlig vikt	1,5 kg
Ungefärliga mått	250 x 100 x 100 mm

Vanliga frågor - 2006-UV9X2 Vevor

Hur installerar jag Vevor 2006-UV9X2 luftrenare i mitt VVS-system?

Koppla först bort strömmen till VVS-systemet. Använd den medföljande positioneringsmallen för att markera hålen på kanalen. Borra två hål med 51 mm diameter för lamporna och fyra hål med 3 mm för skruvarna. Sätt in UV-enheten i hålen och fäst den med skruvarna. Anslut enheten till ett jordat uttag. Se till att indikatorlampan är synlig efter installationen.

Hur rengör jag UV-lamporna?

Koppla ur enheten och låt lamporna svalna i minst 15 minuter. Ta bort enheten från kanalen. Håll enheten stadigt och torka av UV-lamporna med en mjuk trasa fuktad med fönsterputsmedel. Se till att lamporna är rena och torra innan du sätter tillbaka dem.

När ska jag byta ut UV-lamporna?

UV-lamporna har en livslängd på 13 000 timmar. Byt ut dem efter denna period eller om du märker minskad effektivitet. Modell 2006-UV9X2 levereras med två reservlampor. För att byta, tryck på upplåsningsknappen, ta bort den gamla lampan och sätt i den nya tills den klickar på plats.

Kan jag använda denna renare i köket?

Nej, använd inte denna produkt i köket eftersom oljeångor kan minska lampornas livslängd. Den är designad för installation i VVS-kanaler, borta från källor med fett och överdriven fukt.

Vad gör jag om indikatorlampan inte tänds?

Kontrollera först att enheten är korrekt ansluten till ett fungerande eluttag. Om indikatorlampan fortfarande är släckt kan UV-lampan vara defekt. Koppla bort strömmen och byt ut lampan mot en ny. Om problemet kvarstår, kontakta Vevors tekniska support.

Är det säkert att titta på UV-ljuset?

Nej, UV-strålar är skadliga för hud och ögon. Direkt exponering kan orsaka tillfällig eller permanent blindhet. Titta aldrig direkt på UV-ljuset och se till att enheten är monterad så att ljuset inte syns utanför kanalen.

Fungerar renaren med 230 V spänning?

Ja, modell 2006-UV9X2 stöder 120 V och 230 V AC. Kontrollera produktens märkplåt för att bekräfta rätt spänning och frekvens för din region. Enheten anpassar sig automatiskt.

Hur byter jag säkringen?

För modell 2006-UV9X2 kan säkringen inte bytas av användaren. Denna modell har ingen åtkomlig säkring. Om enheten inte fungerar längre, kontakta kundtjänst. För modeller med säkring (2112-UV36 och 2112-UV36X2), koppla bort enheten, skruva loss säkringshållaren och byt till en 2A-säkring.

Vilka är enhetens mått?

Exakta mått anges inte i manualen, men rörlängden är 145 mm. UV-enheten mäter ungefär 250 mm lång, 100 mm bred och 100 mm hög. Ungefärlig vikt är 1,5 kg.

Var hittar jag reservdelar?

Reservdelar, inklusive UV-lampor, finns tillgängliga från Vevor. Besök www.vevor.com/support för att få ett elektroniskt garantibevis och beställa delar. Använd endast delar som godkänts av Vevor för att inte ogiltigförklara garantin.

BRUKSANVISNING 2006-UV9X2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HVAC-luftrenare

Modell: 2112-UV36/2006-UV9X2/2112-UV36X2

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det sparande halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC-luftrenare

Modell: 2112-UV36/2006-UV9X2/2112-UV36X2

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder luftrenaren.
2. Installationen ska utföras av en vuxen och barn ska inte använda den utan tillsyn.
3. UV-ljus är skadligt för exponerad hud och ögon och orsakar tillfällig eller permanent blindhet. Titta aldrig rakt på UV-ljuset.
4. Koppla bort strömmen innan du installerar eller byter ut UV-lampan, annars kan det orsaka stötar och dödsfall.
5. Använd handskar och installera HVAC-luftrenare för att undvika skador under installationen.
6. Transport Observera: Under transport ska förpackningen stå upprätt, hanteras med försiktighet, förhindra starka stötar, vibrationer och extrudering.
7. Modifiera inte enheten på något sätt. Alla modifieringar kan skada enheten eller göra den farlig för andra.
8. Reparation eller underhåll bör endast utföras av en kvalificerad person.
9. Endast den märkspänning som anges i denna manual får användas.
10. Använd inte denna produkt i köket, där den oljiga ångan kan förkorta lampornas livslängd.
11. Använd inte denna produkt i områden med sura, alkaliska eller organiska gaser, där det kan orsaka brand.
12. Använd inte denna produkt på brandfarliga och explosiva platser, annars kommer det att orsaka brand.
13. Produkten kan endast tas isär efter att produkten har varit avstängd i 1 minut.
14. Lampröret innehåller kvicksilver och måste hanteras korrekt.
15. Rengör inte de trasiga lamporna med en dammsugare.
16. Produkten är inte vattentät, kan inte installeras i en luftfuktare eller annan våt miljö.

Lista över satsdelar

Modell	2112-UV36	2006-UV9X2	2112-UV36X2
UV-enhet	1 st	1 st	1 st
UV-lampa	2 st	4 st	4 st
skruva	4 st	4 st	4 st
Spara 2A säkringen	1 st	/	1 st
Positioneringsmall	1 st	1 st	1 st

PARAMETERLISTA

Modell	2112-UV36	2006-UV9X2	2112-UV36X2
Driva	36W	18W	72
Ljusrörets längd	411 mm	145 mm	411 mm
Ljus våglängd	254 nm	254 nm	254 nm
UV-livslängd	13000 timmar	13000 timmar	13000 timmar
Montering lamprör	1 st	2 st	2 st
Standby lamprör	1 st	2 st	2 st
Amerikansk standardingång	AC120 V 60Hz	AC120 V 60Hz	AC120 V 60Hz
Europeisk version Ingång	AC230 V 50Hz	AC230 V 50Hz	AC230 V 50Hz
Effektivt område	1500 fot2	600 fot2	2400 fot2

Obs: Varje modell av märkströmförsörjning har AC120V och AC230V. Notera spännings- och frekvensinformationen på produktens märkskylt.

Notera: Vänligen notera om det inre utrymmet på HVAC-röret kan rymma produkten.

Installationsinstruktioner

Så här installerar du ditt UV-luftbehandlingssystem

Om ditt värme/kyla (HVAC) system är utrustat med luftkonditionering, rekommenderas att UV-luftbehandlingssystemet (enheten) monteras direkt ovanför kylbatteriet. Enheten kan förhindra tillväxt av en hög andel mikroorganismer som mögel, bakterier och virus på ytor som kylslingor, avloppskärl och kanalarbeten.

Välja monteringsplats

1. Enheten kan monteras i valfri riktning, men bör monteras så att indikatorlampan kan ses.
2. Välj en plats som gör det enkelt att byta/rengöra UV-lamporna.
3. Installera enheten på en plan yta av kanalarbetet ovanför luftkonditioneringens kylslinga ("A Coil") om ditt VVS-system har luftkonditionering. Om ditt VVS-system inte har luftkonditionering bör

enheten installeras på tilluftskanalen om möjligt. Aggregatet kan även monteras på en returluftskanal.

VARNING: Installera inte enheten i "A-spolen" eller under en luftfuktare eftersom skada kan uppstå.

Om du är osäker på om du har valt en korrekt monteringsplats, se bruksanvisningen för ditt VVS-system eller ring en kvalificerad fackman för hjälp.

1. Se till att placera enheten borta från plast- eller gummikomponenter som kan skadas av UV-ljus. Om monteringsmöjligheterna är begränsade, kan plast och gummi täckas med tejp av aluminiumfolie för att skydda från UV-ljus.
2. Enheten har en 4,92 fot nätsladd som måste installeras i ett jordat eluttag; om det inte finns något eluttag i närheten, be en kvalificerad fackman att installera ett ordentligt jordat eluttag.

Produktens spänning anges på produktens märkskylt.

Installationssteg

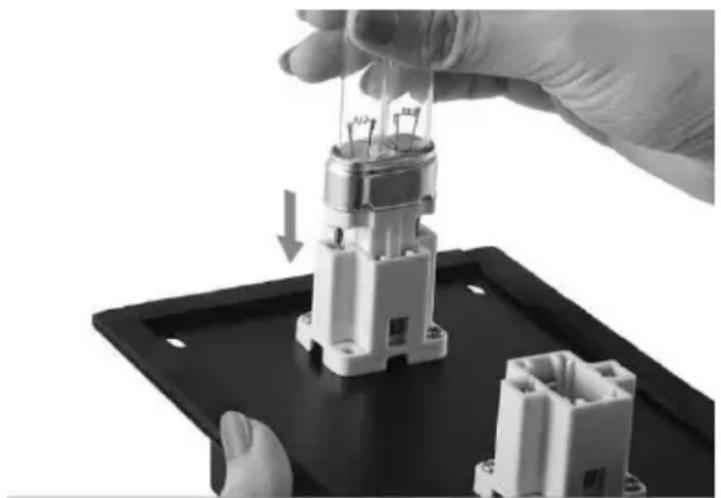

1. Installera glödlampor genom att skjuta in dem från sidan tills glödlampan snäpper på plats.

Obs: 2112-UV36 är en glödlampa, 2006-UV9X2 och 2112-UV36X2 är glödlampor.

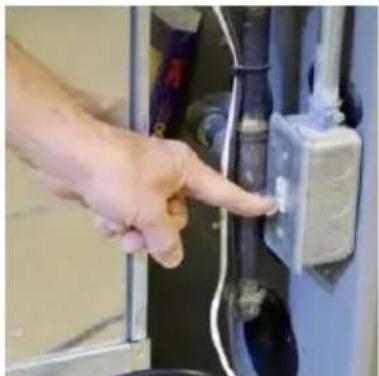

1. Koppla ut strömmen till HVAC-systemet innan du installerar enheten.

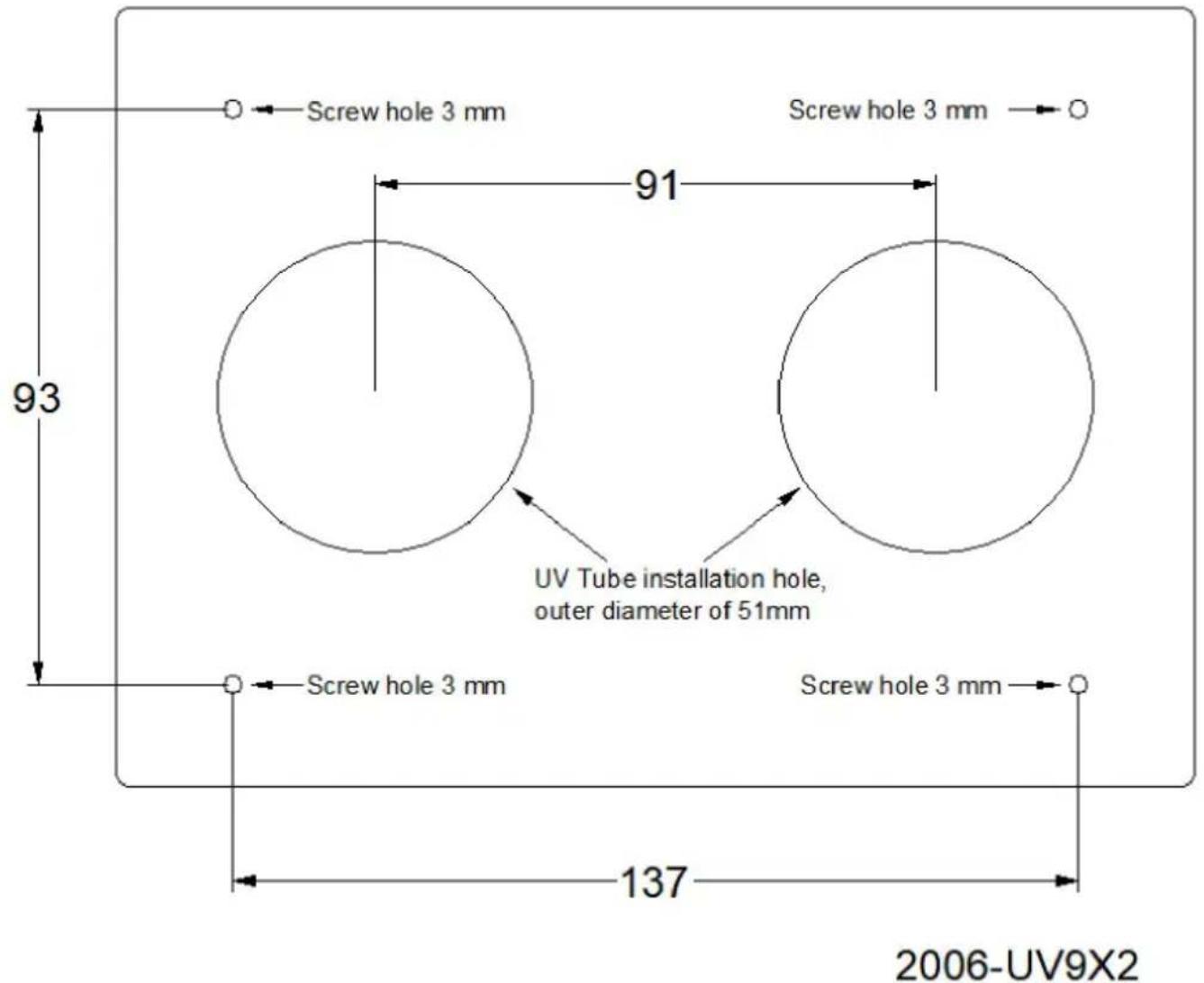

3A. Se positioneringsmallen 2006-UV9X2, rita först läget för installationshålet med ett slag på rörets yttre vägg, inklusive 2 lamprör med en ytterdiameter på 51 mm och 4 skruvhål på 3 mm; Bearbeta med en skärmaskin och 3 mm borr.

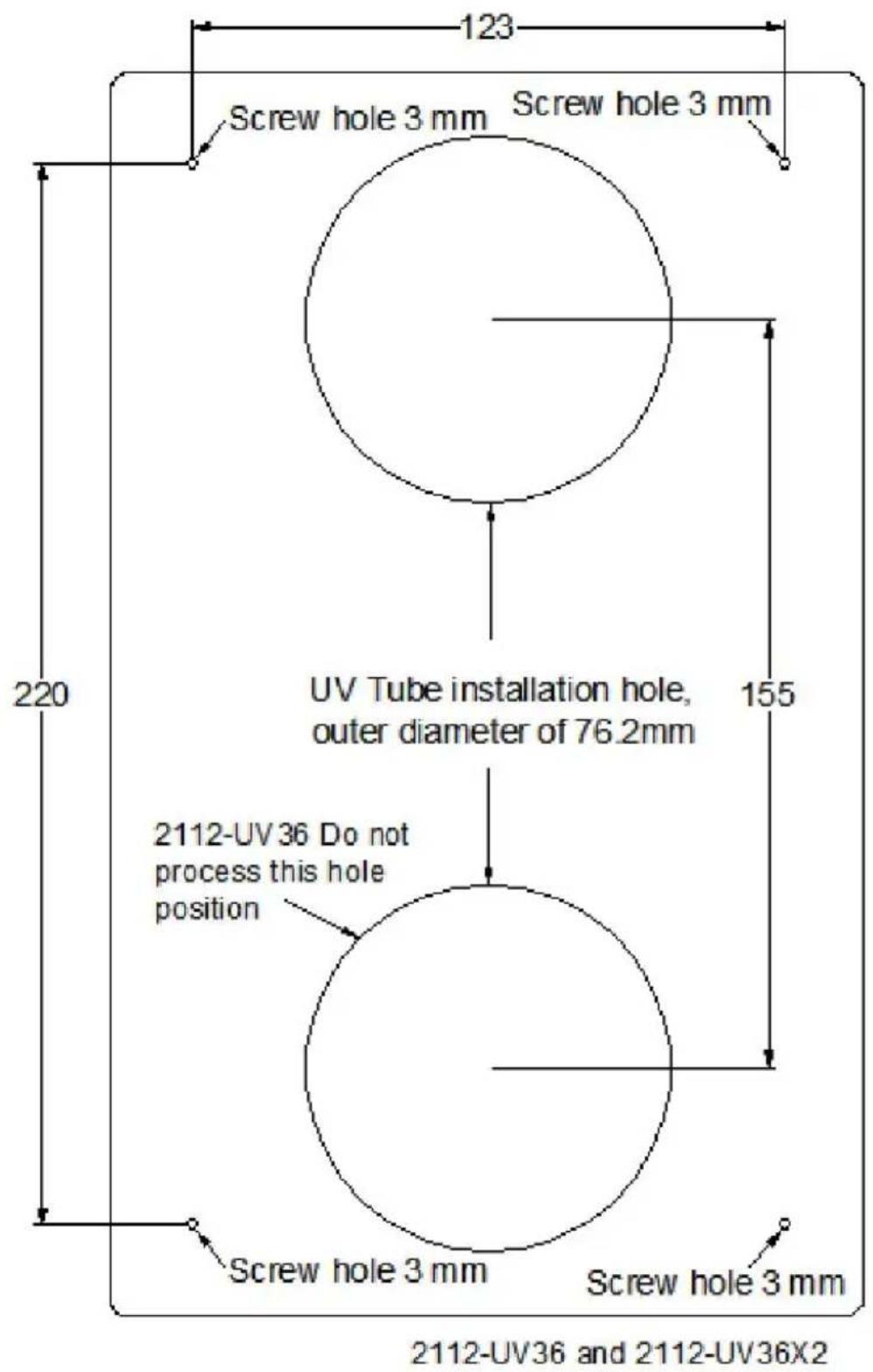

3B. Se positioneringsmallen 2112-UV36X2, rita först läget för installationshålet med ett slag på rörets yttervägg, inklusive 2 lamprör med en ytterdiameter på 76,2 mm och 4 skruvhål på 3 mm; Bearbeta med en skärmaskin och 3 mm borr.

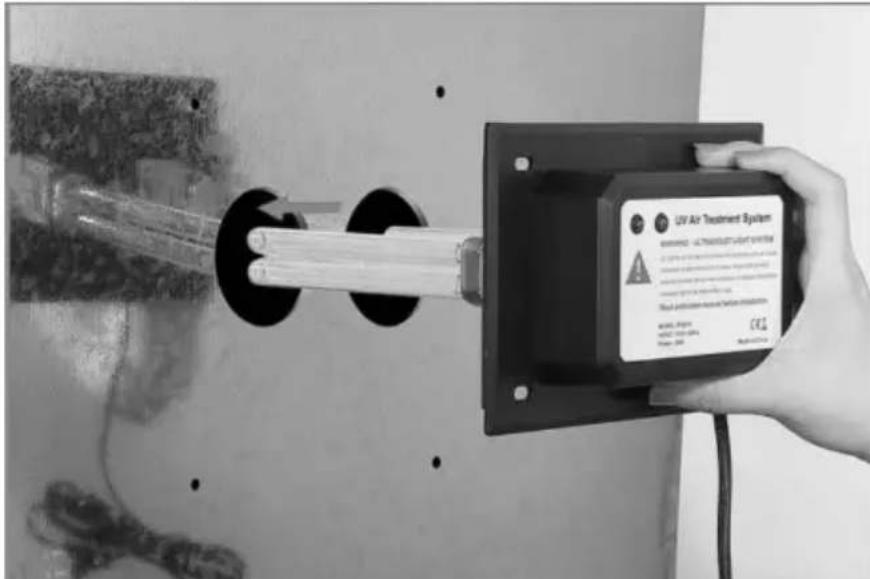

1. Sätt in UV-lampan i förborrhålet för att installera UV-lampan.

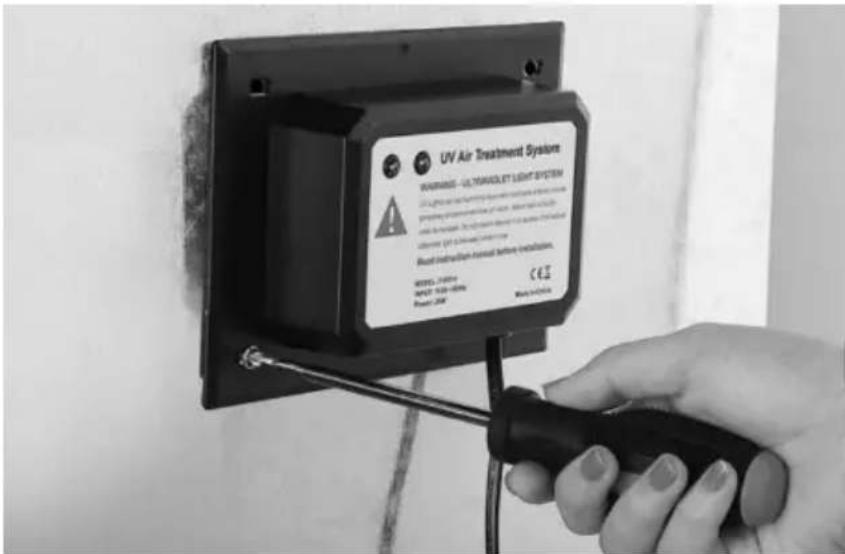

1. Installera UV-lampan på ytan av HVAC-röret med 4 skruvar.

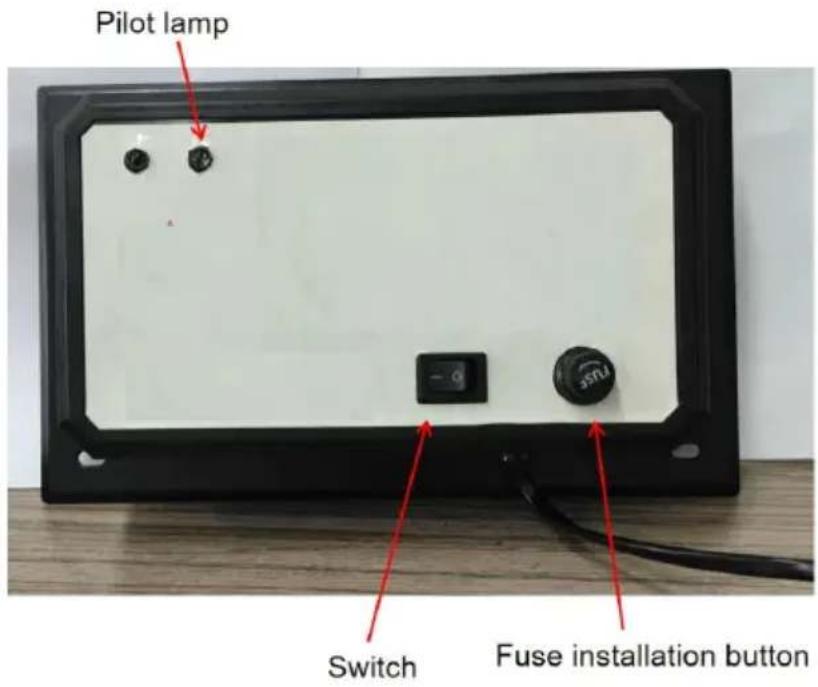

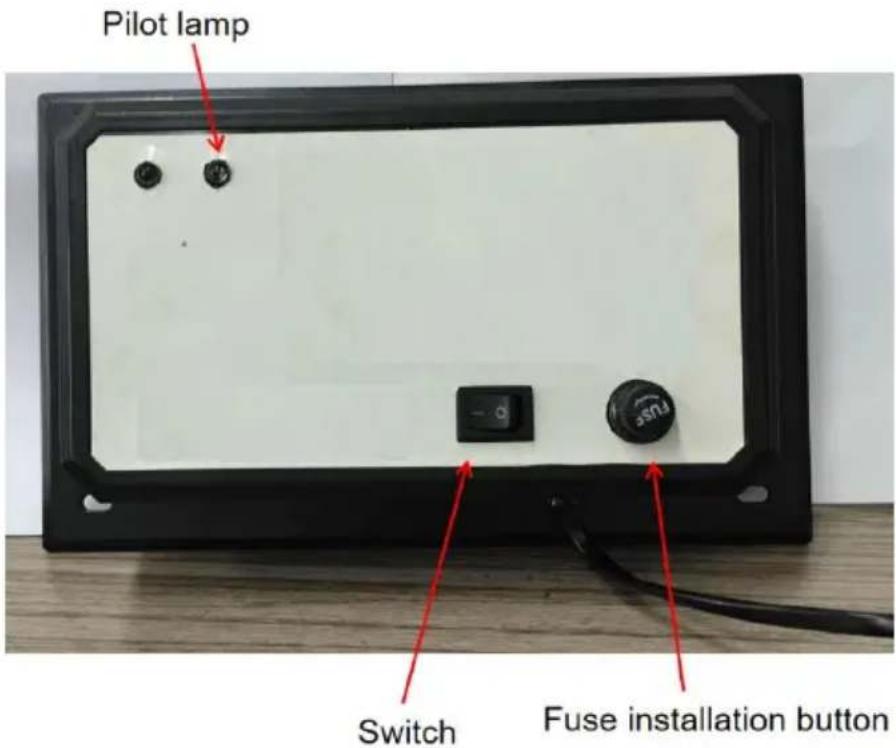

1. Anslut nätkontakten till nätaggregatet, slå på UV-enhetens omkopplare och tänd maskinens indikatorlampa. Maskinen började fungera.
2. Dra ur strömkontakten, skruva av säkringsvredet för att byta ut 2A-säkringen.

Varje modell av märkströmförsörjning har AC120V och AC230V. Notera spännings- och frekvensinformationen på produktens märkskylt.

Obs: 2006-UV9X2 har ingen omkopplare, strömförsörjningen startar; och säkringen kan inte bytas ut.

Rengöring och byte av lampor

1. Koppla bort strömmen till VVS-systemet, koppla ur enheten och låt UV-lamporna svalna i minst 15 minuter innan du försöker ta enheten.
2. Ta bort 4 plåtskruvar och skjut ut enheten ur kanalen (arbete 3a). Att rengöra: Håll enheten ordentligt och torka av UV-lamporna med en mjuk trasa fuktad med glasrengöringsmedel. Om du rör glaset med handen, se till att torka bort eventuella fingeravtryck eller smuts med en trasa. Se till att glödlampan är ren och torr innan du installerar enheten tillbaka i kanalen.

3b. Att byta ut: Användning av en glödlampa som inte är godkänd för enheten upphäver garantin och kan orsaka allvarlig skada eller skada. Håll enheten ordentligt och tryck på lampans frigöringsknapp för att ta bort UV-lampan. Installera den nya glödlampan i enheten genom att skjuta in glödlampan från lampan utanför tills glödlampan snäpper på plats. Om du rör glödlampan med handen, var noga med att torka bort eventuella fingeravtryck eller smuts med en mjuk f

trasa. Se till att glödlamporna är rena och torra innan du installerar enheten tillbaka i kanalen.

1. Sätt tillbaka enheten i kanalsystemet och sätt tillbaka de 4 plåtskruvarna. Dra åt skruvarna jämnt tills enheten sitter säkert på plats. GÖR INTE ÖVERDRAGNA SKRUVAR.
2. Koppla tillbaka strömmen till VVS-systemet och anslut tillbaka enheten till ett jordat eluttag.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
