Produkttyp	UV-Luftreiniger für HLK-System
Marke	Vevor
Modell	2006-UV9X2
Leistung	18 W
Versorgungsspannung	120 V Wechselstrom / 230 V Wechselstrom (wählbar)
Frequenz	60 Hz / 50 Hz
UV-Wellenlänge	254 nm
Lebensdauer der UV-Lampen	13.000 Stunden
Effektive Abdeckungsfläche	600 sq ft (ca. 55,7 m²)
Anzahl der enthaltenen UV-Lampen	4 (2 installiert + 2 Ersatz)
Röhrenlänge	145 mm
Installationsart	Montage im HLK-Kanal
Netzkabel	1,5 m (4,92 ft)
Sicherung	2 A (bei diesem Modell nicht austauschbar)
Schutzart	Nicht wasserdicht
Gehäusematerial	Metall
Enthaltenes Zubehör	Positionierschablone, Montageschrauben, Ersatz-UV-Lampen
Wartung	Lampenreinigung mit einem weichen Tuch und Glasreiniger
Lampenwechsel	Alle 13.000 Stunden oder nach Bedarf
Sicherheit	Schädliche UV-Strahlen - nicht direkt einsehen; vor Wartung vom Netz trennen; nicht in feuchten oder entzündlichen Umgebungen verwenden
Garantie	Elektronisches Garantiezertifikat verfügbar auf vevor.com/support
Ungefähres Gewicht	1,5 kg
Ungefähre Abmessungen	250 x 100 x 100 mm

Häufig gestellte Fragen - 2006-UV9X2 Vevor

Wie installiere ich den Vevor 2006-UV9X2 Luftreiniger in meinem HLK-System?

Trennen Sie zunächst die Stromversorgung des HLK-Systems. Verwenden Sie die mitgelieferte Positionierschablone, um die Bohrlochpositionen am Kanal zu markieren. Bohren Sie zwei 51 mm Löcher für die Lampen und vier 3 mm Löcher für die Schrauben. Setzen Sie die UV-Einheit in die Löcher ein und befestigen Sie sie mit den Schrauben. Schließen Sie das Gerät an eine geerdete Steckdose an. Stellen Sie sicher, dass die Anzeigeleuchte sichtbar ist nach der Installation.

Wie reinige ich die UV-Lampen?

Trennen Sie das Gerät vom Netz und lassen Sie die Lampen mindestens 15 Minuten abkühlen. Entfernen Sie die Einheit aus dem Kanal. Halten Sie das Gerät fest und wischen Sie die UV-Lampen mit einem weichen, mit Glasreiniger getränkten Tuch ab. Stellen Sie sicher, dass die Lampen sauber und trocken sind, bevor Sie sie wieder einbauen.

Wann muss ich die UV-Lampen ersetzen?

Die UV-Lampen haben eine Lebensdauer von 13.000 Stunden. Ersetzen Sie sie nach dieser Zeit oder wenn Sie eine nachlassende Effizienz bemerken. Das Modell 2006-UV9X2 wird mit zwei Ersatzlampen geliefert. Drücken Sie zum Austausch die Entriegelungstaste, entfernen Sie die alte Lampe und setzen Sie die neue ein, bis sie einrastet.

Kann ich diesen Luftreiniger in der Küche verwenden?

Nein, verwenden Sie dieses Produkt nicht in der Küche, da ölige Dämpfe die Lebensdauer der Lampen verkürzen können. Es ist für die Installation in HLK-Kanälen vorgesehen, fern von Fett- und Feuchtigkeitsquellen.

Was tun, wenn die Anzeigeleuchte nicht leuchtet?

Überprüfen Sie zunächst, ob das Gerät richtig an eine funktionierende Steckdose angeschlossen ist. Wenn die Anzeigeleuchte aus bleibt, könnte die UV-Lampe defekt sein. Trennen Sie das Gerät vom Stromnetz und ersetzen Sie die Lampe durch eine neue. Wenn das Problem weiterhin besteht, kontaktieren Sie den Vevor-Kundendienst.

Ist es sicher, das UV-Licht anzusehen?

Nein, UV-Strahlen sind schädlich für Haut und Augen. Direkte Exposition kann vorübergehende oder dauerhafte Erblindung verursachen. Schauen Sie niemals direkt in das UV-Licht und stellen Sie sicher, dass das Gerät so montiert ist, dass das Licht von außerhalb des Kanals nicht sichtbar ist.

Funktioniert der Luftreiniger mit 230 V?

Ja, das Modell 2006-UV9X2 unterstützt Wechselspannungen von 120 V und 230 V. Überprüfen Sie das Typenschild des Produkts, um die für Ihre Region geeignete Spannung und Frequenz zu bestätigen. Das Gerät passt sich automatisch an.

Wie kann ich die Sicherung ersetzen?

Beim Modell 2006-UV9X2 ist die Sicherung nicht vom Benutzer austauschbar. Dieses Modell hat keine zugängliche Sicherung. Wenn das Gerät nicht funktioniert, wenden Sie sich an den Kundendienst. Für Modelle mit Sicherung (2112-UV36 und 2112-UV36X2): Trennen Sie das Gerät, schrauben Sie den Sicherungsknopf ab und ersetzen Sie ihn durch eine 2A-Sicherung.

Welche Abmessungen hat das Gerät?

Die genauen Abmessungen sind nicht in der Anleitung angegeben, aber die Röhrenlänge beträgt 145 mm. Die UV-Einheit misst etwa 250 mm Länge, 100 mm Breite und 100 mm Höhe. Das ungefähre Gewicht beträgt 1,5 kg.

Wo finde ich Ersatzteile?

Ersatzteile, insbesondere UV-Lampen, sind bei Vevor erhältlich. Besuchen Sie www.vevor.com/support, um ein elektronisches Garantiezertifikat zu erhalten und Teile zu bestellen. Verwenden Sie nur von Vevor genehmigte Teile, um die Garantie nicht zu gefährden.

BEDIENUNGSANLEITUNG 2006-UV9X2 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

HVAC-LUFTREINIGER

MODELL: 2112-UV36/ 2006-UV9X2/2112-UV36X2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den großen Top-Marken, und bedeuten nicht unbedingt, dass dies auf alle von uns angebotenen Werkzeugkategorien zutrifft. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte im Vergleich zu den Top-Großmarken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC-LUFTREINIGER

Modell: 2112-UV36/2006-UV9X2/2112-UV36X2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den HVAC-Luftreiniger verwenden.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden. Kinder sollten das Gerät nicht ohne Aufsicht verwenden.
3. UV-Licht ist schädlich für Haut und Augen und kann zu vorübergehender oder dauerhafter Erblindung führen. Schauen Sie niemals direkt in das UV-Licht.
4. Trennen Sie die Stromversorgung, bevor Sie die UV-Lampe installieren oder austauschen. Andernfalls kann es zu einem Stromschlag und zum Tod kommen.
5. Bitte tragen Sie Handschuhe und installieren Sie den HVAC-Luftreiniger, um Schnitte während der Installation zu vermeiden.
6. Achtung beim Transport: Während des Transports sollte die Verpackung aufrecht stehen, vorsichtig behandelt werden und starke Stöße, Vibrationen und Quetschungen vermieden werden.
7. Verändern Sie das Gerät in keiner Weise. Jede Veränderung könnte das Gerät beschädigen oder es für andere gefährlich machen.
8. Reparatur oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
9. Es darf nur die in diesem Handbuch angegebene Nennspannung verwendet werden.
10. Verwenden Sie dieses Produkt nicht in der Küche, da die öligen Dämpfe die Lebensdauer der Lampen verkürzen können.
11. Verwenden Sie dieses Produkt nicht in der Umgebung von sauren, alkalischen oder anderen organischen Gasen, da dies zu einem Brand führen kann.
12. Verwenden Sie dieses Produkt nicht an brennbaren und explosiven Orten, da es sonst zu einem Brand kommt.
13. Das Produkt kann erst zerlegt werden, nachdem das Produkt 15 Minuten lang geschlossen war.
14. Die Lampenröhre enthält Quecksilber und muss ordnungsgemäß

gehandhabt werden.

1. Reinigen Sie kaputte Lampen nicht mit dem Staubsauger.
2. Das Produkt ist nicht wasserdicht und kann nicht in einem Luftbefeuchter oder einer anderen feuchten Umgebung installiert werden.

Liste der Bausatzteile

Modell	2112-UV36	2006-UV9X2	2112-UV36X2
UV-Einheit	1 Stück	1 Stück	1 Stück
UV-Lampe	2 Stück	4 Stück	4 Stück
schrauben	4 Stück	4 Stück	4 Stück
Schonen Sie die 2A-Sicherung	1 Stück	/	1 Stück
Positionierungsschablone	1 Stück	1 Stück	1 Stück

PARAMETERLISTE

Modell	2112-UV36	2006-UV9X2	2112-UV36X2
Leistung	36W	18W	72
Länge der Lichtröhre	411 mm	145 mm	411 mm
Lichtwellenlänge	254 nm	254 nm	254 nm
UV-Lebensdauer	13000 Stunden	13000 Stunden	13000 Stunden
Montage Lampenrohr	1 Stück	2 Stück	2 Stück
Standby-Lampenröhre	1 Stück	2 Stück	2 Stück
Amerikanischer Standardeingang	Wechselstrom 120 V, 60 Hz	Wechselstrom 120 V, 60 Hz	Wechselstrom 120 V, 60 Hz
Europäische Version Eingang	AC230 V 50Hz	AC230 V 50Hz	AC230 V 50Hz
Effektive Fläche	1500 m2	55 m2	229 m2

Hinweis: Jedes Modell hat eine Nennstromversorgung von 120 V und V AC. Beachten Sie die Angaben zu Spannung und Frequenz auf dem Typenschild des Produkts.

Notiz: Bitte beachten Sie, ob der Innenraum des HVAC-Rohrs für das Produkt geeignet ist.

Installationsanleitung

So installieren Sie Ihr UV-Luftaufbereitungssystem

Wenn Ihr Heizungs-/Kühlsystem (HVAC) mit Luft ausgestattet ist, wird empfohlen, das UV-Luftaufbereitungssystem (Gerät) direkt über der Kühlschlange zu montieren. Das Gerät kann das Wachstum eines hohen Prozentsatzes an Mikroorganismen wie Schimmel, Bakterien und Viren auf Oberflächen wie Kühlschlangen, Ablaufwannen und Rohrleitungen verhindern.

Montageort auswählen

1. Das Gerät kann in jeder beliebigen Ausrichtung montiert werden, jedoch so, dass die Kontrollleuchte sichtbar ist.
2. Wählen Sie einen Standort, an dem sich die UV-Lampe(n) leicht austauschen bzw. reinigen lassen.
3. Installieren Sie das Gerät auf einer ebenen Fläche des Kanalsystems ÜBER der Klimaanlagen-Kühlschlange („A-Spule“), wenn Ihr HVAC-System eine Klimaanlage hat. Wenn Ihr HLK-System keine Klimaanlage hat, sollte das Gerät wenn möglich am Zuluftkanal installiert werden. Das Gerät kann bei Bedarf auch am Rückluftkanal installiert werden.

ACHTUNG: Installieren Sie das Gerät nicht in der „A-Spule“ oder unter einem Luftbefeuchter, da es zu Schäden kommen kann.

Wenn Sie sich nicht sicher sind, ob Sie den richtigen Montageort gewählt haben, schlagen Sie im Benutzerhandbuch Ihres HLK-Systems nach oder wenden Sie sich zur Unterstützung an einen qualifizierten Fachmann.

1. Stellen Sie sicher, dass das Gerät nicht in der Nähe von Kunststoff- oder Gummiteilen angebracht ist, die durch UV-Licht beschädigt werden könnten. Wenn die Montagemöglichkeiten begrenzt sind, können Kunststoff und Gummi mit Aluminiumfolienklebeband abgedeckt werden, um sie vor UV-Licht zu schützen.
2. Das Gerät verfügt über ein 1,5 m langes Netzkabel, das an eine geerdete Steckdose angeschlossen werden muss. Wenn sich in der Nähe des Netzkabels keine Steckdose befindet, bitten Sie einen qualifizierten Fachmann, eine ordnungsgemäß geerdete Steckdose zu installieren.

Produktspannungsreferenz, Produkttypenschild.

Installationsschritte

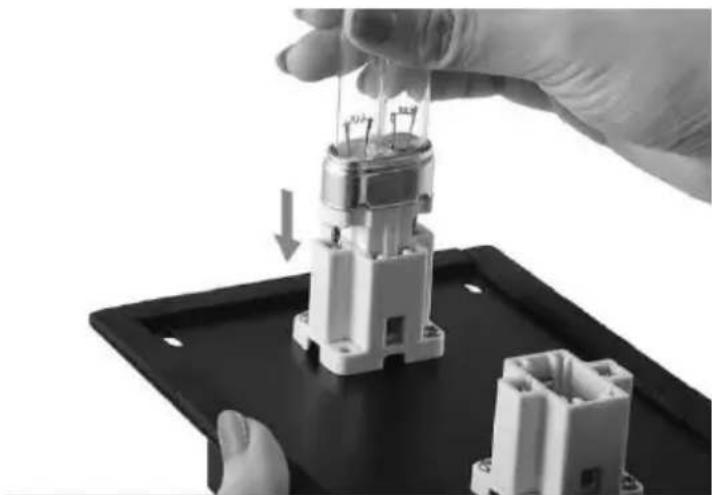

1. Installieren Sie die Glühbirnen, indem Sie sie von der Seite einschieben, bis die Glühbirne einrastet.

Hinweis: 2112-UV36 ist eine Glühbirne, 2006-UV9X2 und 2112-UV36X2 sind zwei Glühbirnen.

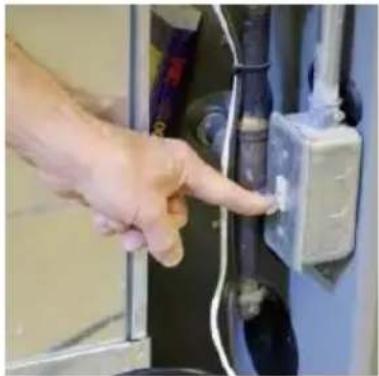

1. Trennen Sie das HLK-System von der Stromversorgung, bevor Sie das Gerät neu installieren.

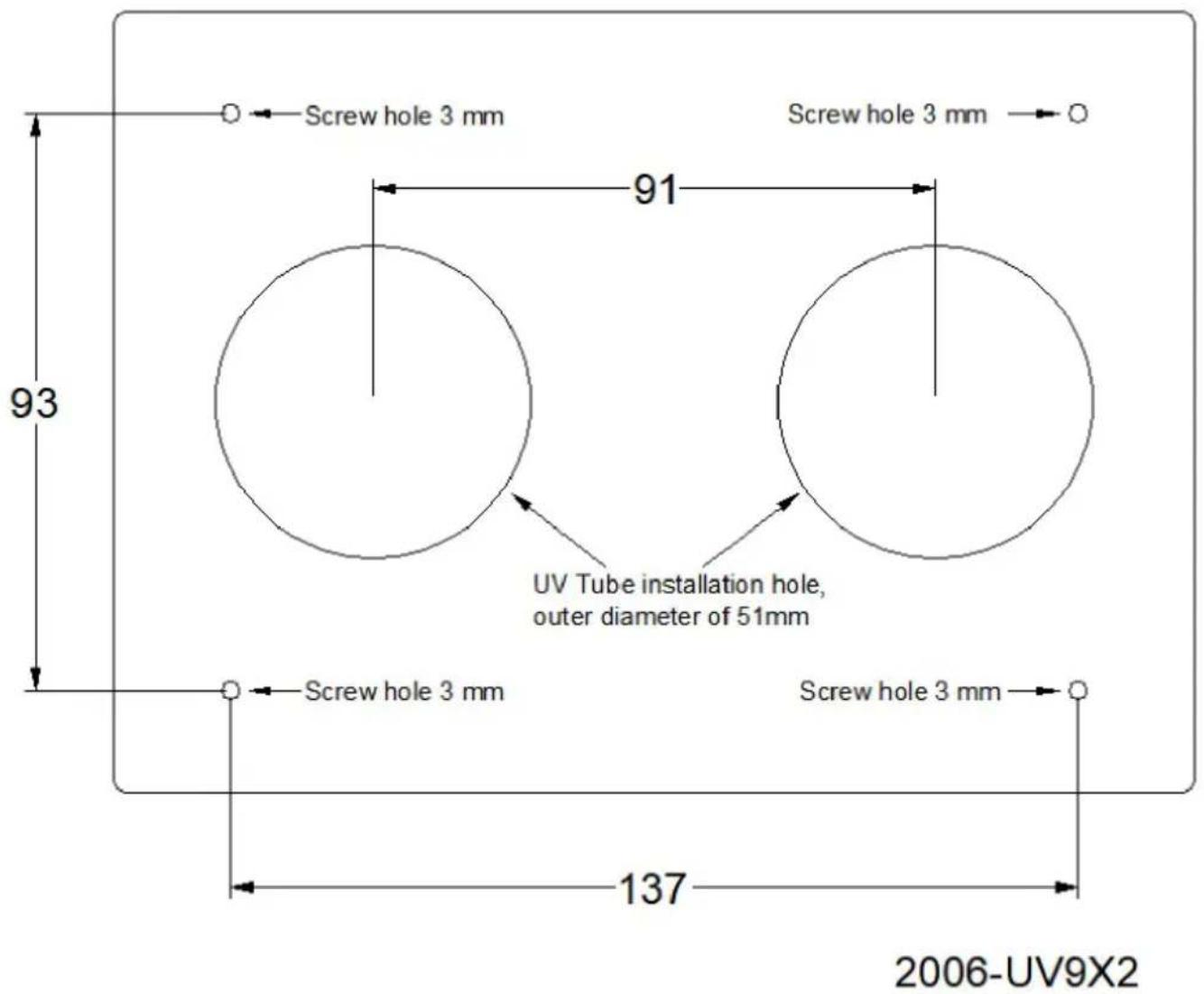

3A. Beziehen Sie sich auf die Positionierungsvorlage 2006-UV9X2. Zeichnen Sie zuerst die Position des Installationslochs mit einem Strich an die Außenwand des Rohrs, einschließlich 2 Lampenrohrlöchern mit einem Außendurchmesser von 51 mm und 4 Schraubenlöchern von 3 mm. Bearbeiten Sie die Löcher mit einer Schneidemaschine und einem 3-mm-Bohrer.

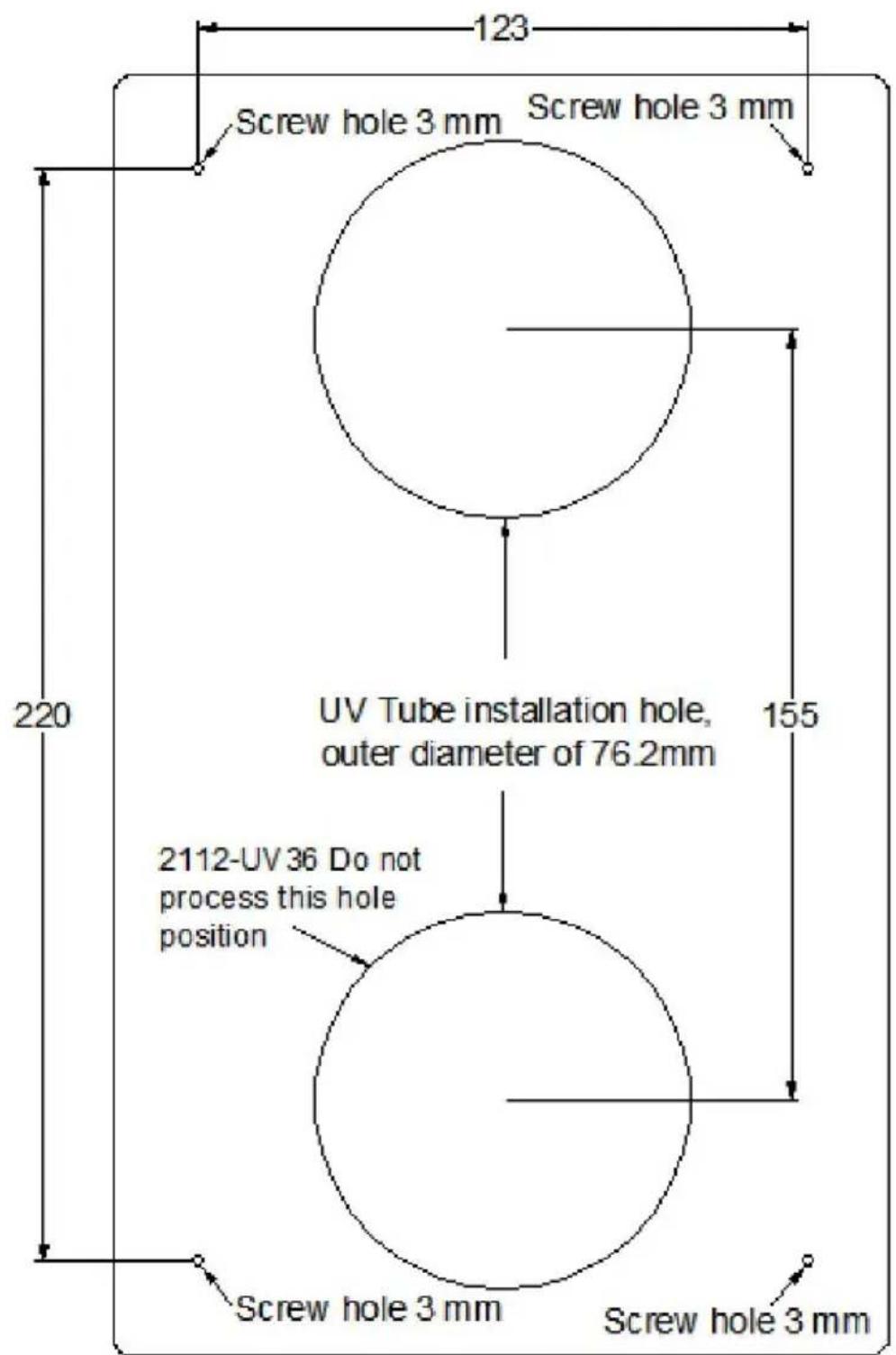

3B. Beziehen Sie sich auf die Positionierungsvorlage 2112-UV36X2. Zeichnen Sie zuerst die Position des Installationslochs mit einem Strich an die Außenwand des Rohrs, einschließlich 2 Lampenrohrlöchern mit einem Außendurchmesser von 76,2 mm und 4 Schraubenlöchern von 3 mm. Bearbeiten Sie die Löcher mit einer Schneidemaschine und einem 3-mm-Bohrer.

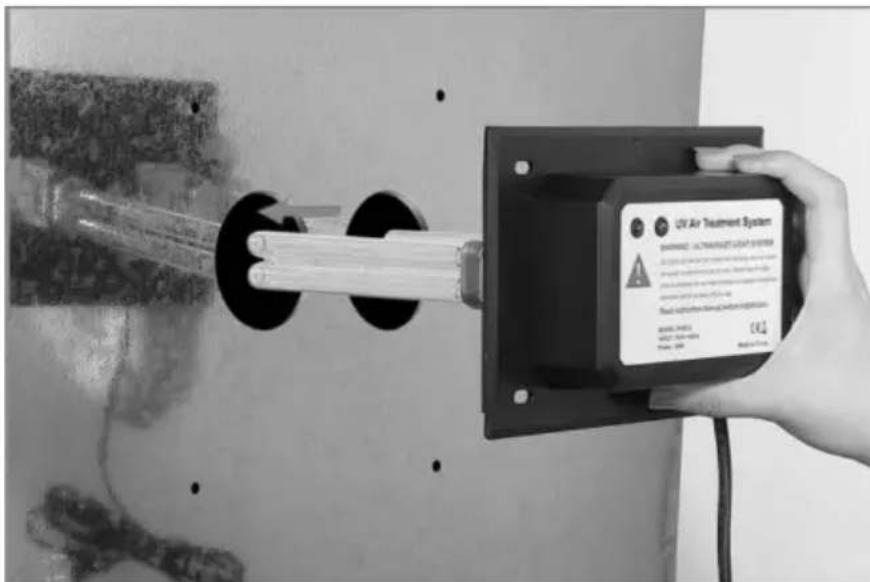

1. Setzen Sie die UV-Lampe in das vorgebohrte Loch ein, um die UV-Lampe zu installieren.

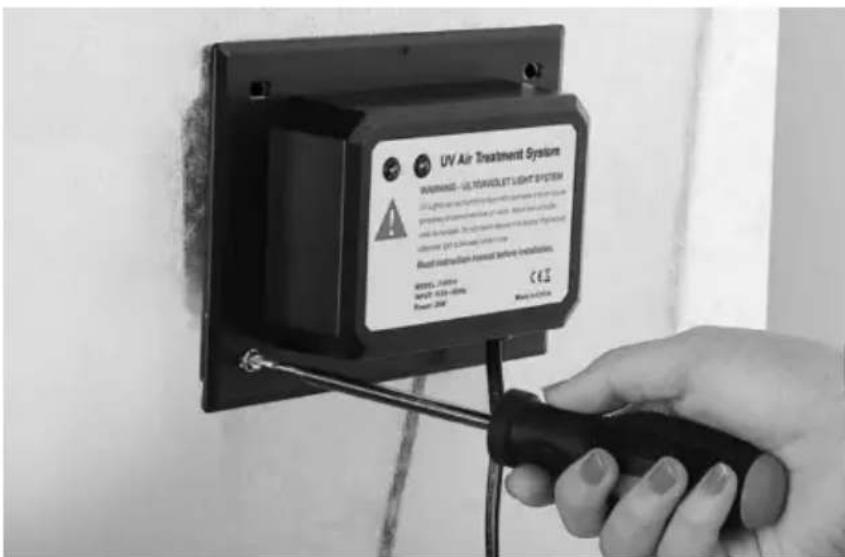

1. Installieren Sie die UV-Lampe mit 4 Schrauben auf der Oberfläche des HVAC-Rohrs.

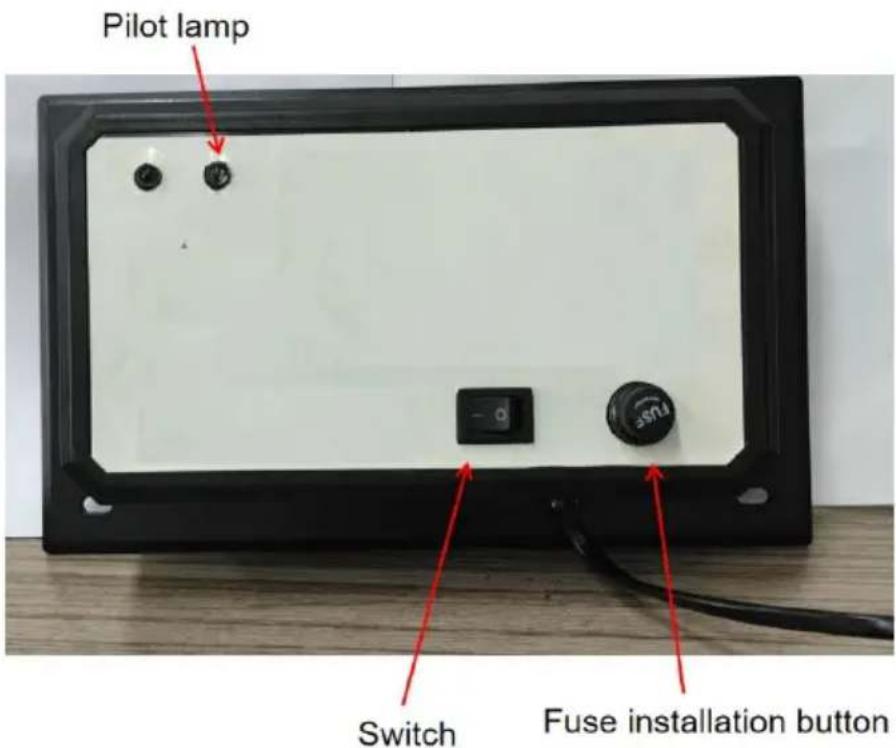

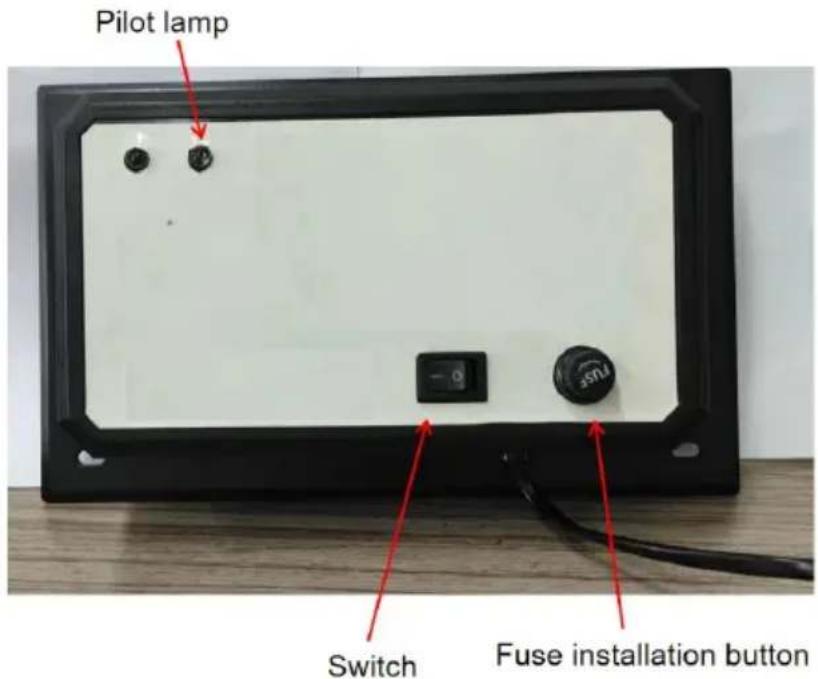

1. Schließen Sie den Netzstecker an die Wechselstromversorgung an, schalten Sie den Schalter der UV-Einheit ein und lassen Sie die Kontrollleuchte der Maschine einschalten. Die Maschine beginnt zu arbeiten.
2. Ziehen Sie den Netzstecker. Schrauben Sie den Sicherungsknopf ab, um die 2A-Sicherung auszutauschen.

Jedes Modell verfügt über eine Nennstromversorgung von 120 V AC und 230 V AC. Beachten Sie die Angaben zu Spannung und Frequenz am Typenschild des Produkts.

Hinweis: 2006-UV9X2 hat keinen Schalter, das Zugangsnetzteil startet (Betrieb) und die Sicherung kann nicht ausgetauscht werden.

Reinigung und Austausch der Glühbirne

1. Trennen Sie die Stromversorgung des HLK-Systems, ziehen Sie den Stecker aus der Steckdose und lassen Sie die UV-Lampe(n) mindestens 15 Minuten abkühlen, bevor Sie versuchen, die Einheit zu entfernen.
2. Entfernen Sie die 4 Blechschrauben und schieben Sie das Gerät aus dem Kanal.

3a. Reinigen: Halten Sie das Gerät fest und wischen Sie die UV-Lampe(n) mit einem weichen, mit Glasreiniger angefeuchteten Tuch ab. Wenn Sie das Glas mit der Hand berühren, wischen Sie Fingerabdrücke und Schmutz unbedingt mit einem Tuch ab. Stellen Sie sicher, dass die Lampe sauber und trocken ist, bevor Sie das Gerät wieder in den Kanal einbauen.

3b. Auswechseln: Die Verwendung einer nicht für das Gerät zugelassenen Lampe macht die Garantie ungültig und kann zu schweren Verletzungen oder Schäden führen. Halten Sie das Gerät fest und drücken Sie den Lampenentriegelungsknopf, um die UV-Lampe zu entfernen. Setzen Sie die neue Lampe in das Gerät ein, indem Sie die Lampe von außen einführen, bis die Glühbirne einrastet. Wenn Sie die Glühbirne mit der Hand berühren, wischen Sie Fingerabdrücke oder Schmutz unbedingt mit einem weichen, feuchten Tuch ab. Stellen Sie sicher, dass die Glühbirne(n) sauber und trocken sind, bevor Sie das Gerät wieder in den Kanal einsetzen.

1. Installieren Sie das Gerät wieder im Kanalsystem und bringen Sie die 4 Blechschrauben wieder an. Ziehen Sie die Schrauben gleichmäßig an, bis das Gerät sicher sitzt. ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN.
2. Schließen Sie die Stromversorgung des HLK-Systems wieder an und stecken Sie das Gerät wieder in eine geerdete Steckdose.

Hersteller: Shanghai Muxin Muye Youxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai, 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
