Produkttyp	Luftreiniger für HLK-System
Marke	Vevor
Modell	2403-UV25X2
Leistung	50 W
Spannungsversorgung	120 V Wechselstrom 60 Hz (US) / 230 V Wechselstrom 50 Hz (EU)
UV-Wellenlänge	254 nm
Lebensdauer der UV-Lampen	8 000 Stunden
Anzahl UV-Lampen	2
Effektive Fläche	2 200 ft² (≈ 204 m²)
Länge des Netzkabels	1,5 m
Montageart	In einem HLK-Kanal
Wartung	Reinigung der Lampen mit einem mit Glasreiniger getränkten Tuch; Austausch nach 8 000 h
Sicherheitshinweise	Nicht direkt in die UV-Strahlung schauen; vor dem Eingriff vom Netz trennen; Installation durch einen Erwachsenen
Technischer Support	www.vevor.com/support
Gehäusematerial	Nicht angegeben
Gewicht	Nicht angegeben
Abmessungen (L×B×H)	Nicht angegeben

Häufig gestellte Fragen - 2403-UV25X2 Vevor

Wo installiere ich den Luftreiniger Vevor 2403-UV25X2?

Installieren Sie das Gerät im HLK-Kanal, vorzugsweise über der Kühlschlange (Klimaanlage) oder im Zuluftkanal. Vermeiden Sie feuchte Bereiche wie Luftbefeuchter und Orte, an denen UV-Strahlen sichtbar sein könnten.

Wie ersetze ich die UV-Lampen?

Trennen Sie das Gerät vom Netz und lassen Sie es 15 Minuten abkühlen. Entfernen Sie die 4 Schrauben der Halterung und schieben Sie die Einheit aus dem Kanal. Drücken Sie die Entriegelungstaste, um die Lampe zu entfernen. Setzen Sie die neue Lampe ein, bis sie einrastet. Vermeiden Sie es, das Glas zu berühren; wischen Sie es bei Bedarf mit einem weichen Tuch ab.

Wie lang ist die Lebensdauer der UV-Lampen?

Die Lebensdauer der UV-Lampen beträgt 8 000 Stunden. Danach nimmt ihre Wirksamkeit ab; es wird empfohlen, sie auszutauschen.

Kann ich das Gerät in der Küche verwenden?

Nein, ölige Dämpfe verkürzen die Lebensdauer der Lampen. Verwenden Sie das Gerät nicht in der Küche oder in der Nähe von Fetten.

Welche Risiken bestehen durch UV-Strahlen?

UV-Strahlen sind schädlich für Haut und Augen. Schauen Sie niemals direkt in das UV-Licht. Das Gerät muss außerhalb des direkten Sichtbereichs installiert werden. Bei Exposition stoppen Sie die Verwendung und suchen Sie einen Arzt auf.

Ist das Gerät wasserdicht?

Nein, das Produkt ist nicht wasserdicht. Installieren Sie es nicht in einer feuchten Umgebung oder in der Nähe eines Luftbefeuchters.

Welche Fläche deckt das Gerät ab?

Die effektive Fläche beträgt 2 200 ft² (etwa 204 m²), vorausgesetzt die Installation im HLK-Kanal erfolgt korrekt.

Wie reinige ich die UV-Lampen?

Trennen Sie das Gerät vom Netz, lassen Sie es abkühlen, entfernen Sie die Einheit und wischen Sie die Lampen mit einem mit Glasreiniger getränkten weichen Tuch ab. Stellen Sie sicher, dass die Lampen trocken sind, bevor Sie sie wieder einbauen.

Kann ich das Gerät selbst installieren?

Die Installation muss von einem Erwachsenen durchgeführt werden. Befolgen Sie die Anweisungen genau: Bohren des Kanals, Befestigen der Schrauben und elektrischer Anschluss. Im Zweifelsfall ziehen Sie einen Fachmann hinzu.

Was tun, wenn eine UV-Lampe zerbricht?

Reinigen Sie nicht mit einem Staubsauger. Tragen Sie Handschuhe, sammeln Sie die Bruchstücke auf und geben Sie sie in einen verschlossenen Behälter. Die Lampen enthalten Quecksilber; entsorgen Sie sie gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG 2403-UV25X2 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

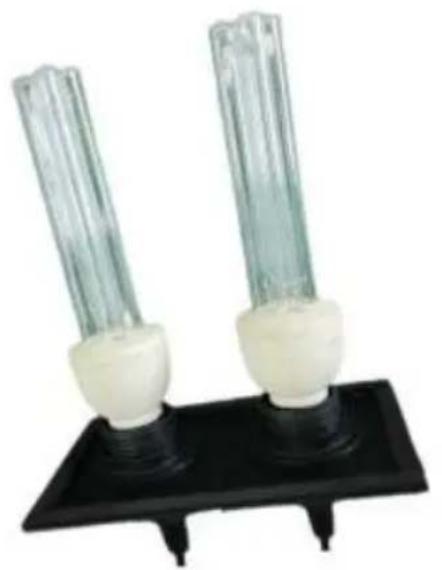

HVAC-LUFTREINIGER

MODELL: 2403-UV25X2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den größten Top-Marken und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

Modell: 2403-UV25X2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den HVAC-Luftreiniger installieren. 2. Die Installation sollte von einem Erwachsenen durchgeführt werden. Kinder sollen das Gerät nicht ohne Aufsicht verwenden. 3. UV-Licht ist schädlich für Haut und Augen und kann zu vorübergehender oder dauerhafter Erblindung führen. Schauen Sie niemals direkt in das UV-Licht. 4. Trennen Sie die Stromversorgung, bevor Sie die UV-Lampe installieren oder austauschen. Andernfalls kann es zu einem Stromschlag und zum Tod kommen. 5. Bitte tragen Sie Handschuhe und installieren Sie den HVAC-Luftreiniger, um Schnitte während der Installation zu vermeiden. 6. Achtung beim Transport: Während des Transports sollte die Verpackung aufrecht stehen, vorsichtig behandelt werden und starke Stöße, Vibrationen und Quetschungen vermieden werden. 7. Verändern Sie das Gerät in keiner Weise. Jede Veränderung kann das Gerät beschädigen oder es für andere gefährlich machen. 8. Reparatur- oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. 9. Es darf nur die in diesem Handbuch angegebene Nennspannung verwendet werden. 10. Verwenden Sie dieses Produkt nicht in der Küche, da die öligen Dämpfe die Lebensdauer der Lampen verkürzen können. 11. Verwenden Sie dieses Produkt nicht in der Umgebung von sauren, alkalischen oder anderen organischen Gasen, da dies zu einem Brand führen kann. 12. Verwenden Sie dieses Produkt nicht an brennbaren und explosiven Orten, da es sonst zu einem Brand kommt. 13. Das Produkt kann erst zerlegt werden, nachdem das Produkt 15

Minuten lang geschlossen war.

14. Die Lampenröhre enthält Quecksilber und muss ordnungsgemäß gehandhabt werden. 15. Reinigen Sie kaputte Lampen nicht mit dem Staubsauger. 16. Das Produkt ist nicht wasserdicht und kann nicht in einem Luftbefeuchter oder einer anderen feuchten Umgebung installiert werden.

Liste der Bausatzteile

Stromleitung * 1 Stück	Montageplatte * 1St	UV-Röhre * 2St
ST4*25 Schraube *4St	Befestigungsring * 2 Stück

PARAMETERLISTE

Modell	2403-UV25X2
Leistung	50 Watt
Länge der Lichträöhre	126 mm
Lichtwellenlänge	254 nm
UV-Lebensdauer	8000 Stunden
Montage Lampenrohr	2 Stück
Amerikanischer Standardeingang	Wechselstrom 120 V, 60 Hz
Europäische Version Eingang	AC230V 50Hz
Länge der Stromleitung	1,5 m
Effektive Flächie	2200 m²

Hinweis: Jedes Modell hat eine Nennstromversorgung von 120 V und V AC. Beachten Sie die Angaben zu Spannung und Frequenz auf dem Typenschild des Produkts.

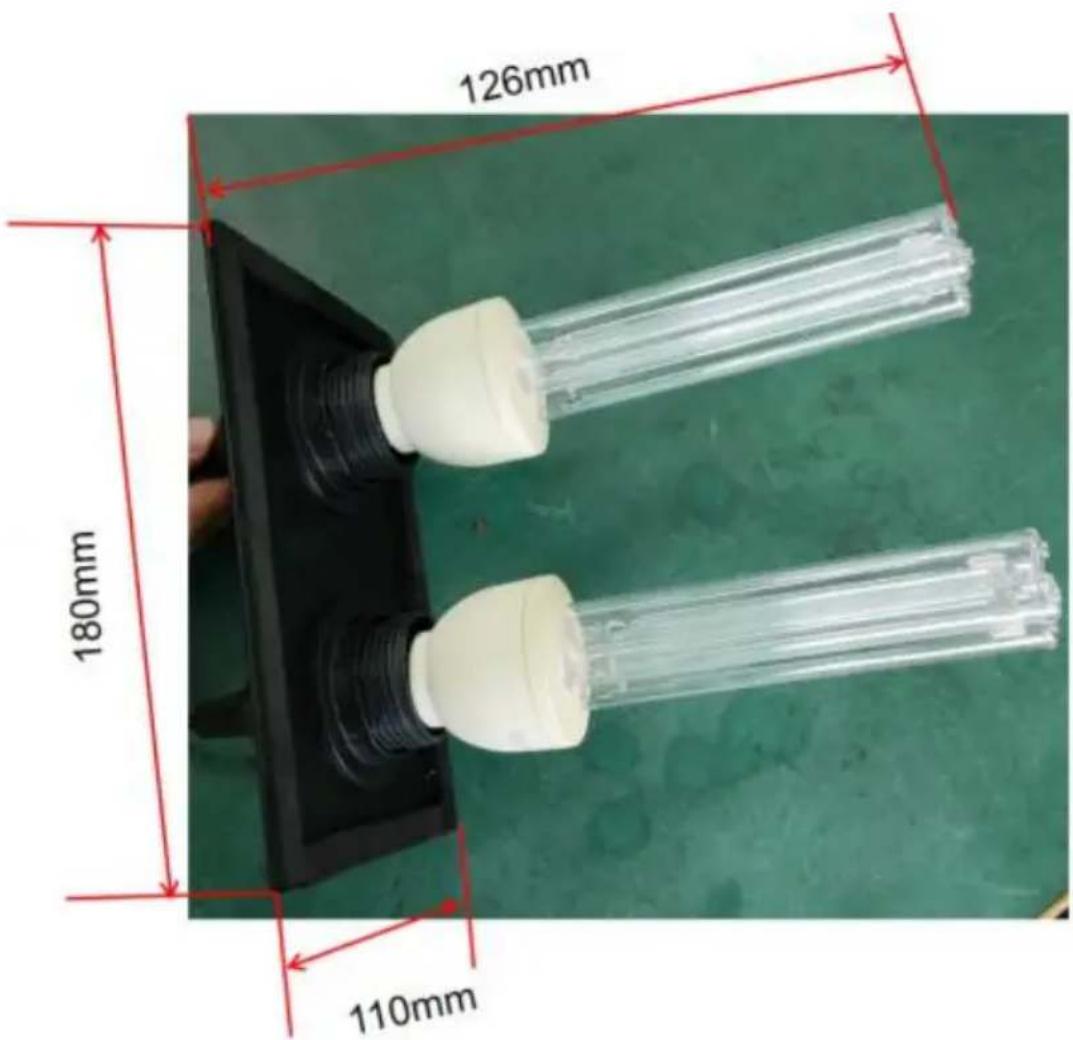

Produktgröße

Notiz: Bitte beachten Sie, ob der Innenraum des HVAC-Rohrs für das Produkt geeignet ist.

Installationsanleitung

Montageort auswählen

1. Das Gerät kann in jeder beliebigen Ausrichtung montiert werden, darf jedoch nicht dort installiert werden, wo Menschen die UV-Lichter sehen können.
2. Wählen Sie einen Standort, an dem sich die UV-Lampe(n) leicht austauschen bzw. reinigen lassen.
3. Installieren Sie das Gerät auf einer ebenen Fläche des Kanalsystems über der Kühlschlange der Klimaanlage („A-Spule“), wenn Ihre HVAC-Anlage über eine Klimaanlage verfügt. Wenn Ihr HLK-System keine Klimaanlage hat, sollte das Gerät nach Möglichkeit am Zuluftkanal installiert werden. Das Gerät kann bei Bedarf auch am Rückluftkanal installiert werden.

ACHTUNG: Installieren Sie das Gerät nicht in der „A-Spule“ oder unter einem Luftbefeuchter, da es zu Schäden kommen kann.

Wenn Sie sich nicht sicher sind, ob Sie den richtigen Montageort haben, schlagen Sie im Benutzerhandbuch Ihres HLK-Systems nach oder wenden Sie sich zur Unterstützung an einen qualifizierten Fachmann.

1. Stellen Sie sicher, dass das Gerät nicht in der Nähe von Kunststoff- oder Gummiteilen angebracht ist, die durch UV-Licht beschädigt werden können. Wenn die Montagemöglichkeiten begrenzt sind, können Kunststoff und Gummi mit Aluminiumfolienklebeband abgedeckt werden, um sie vor UV-Licht zu schützen.

Installationsschritte

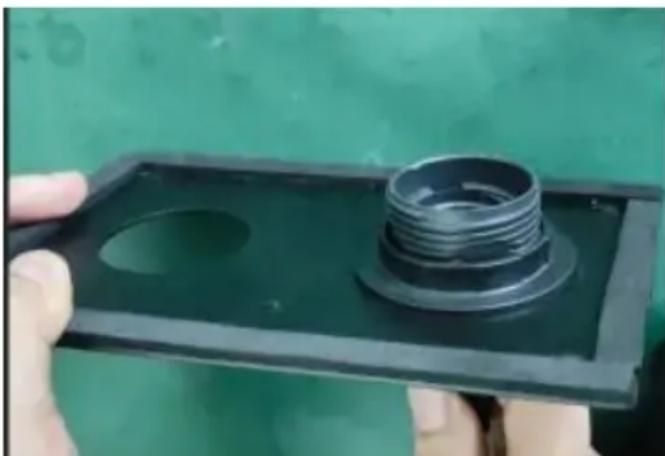

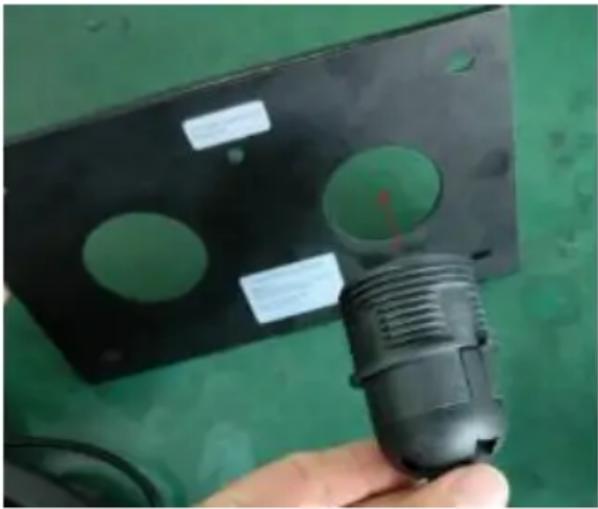

1. Der Netzkabelhalter für die Beleuchtung verläuft durch die Hardwareblende.

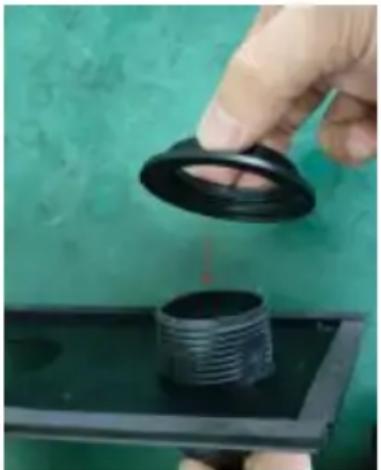

1. Der Befestigungsring wird in die Lampenfassung des Netzkabels geschraubt.

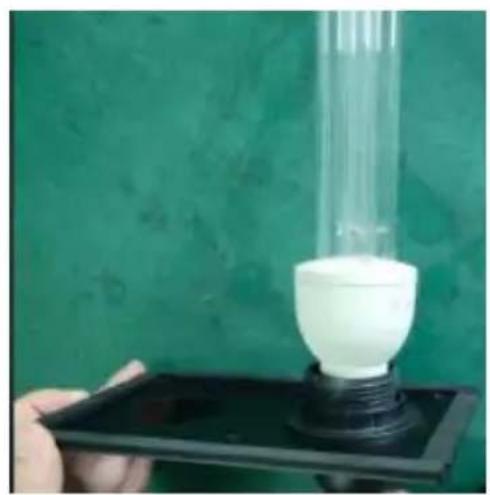

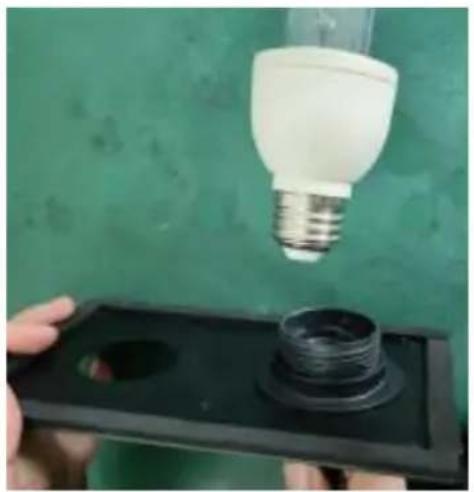

1. Schrauben Sie die UV-Lampe in die Stromleitungslampenfassung ein.

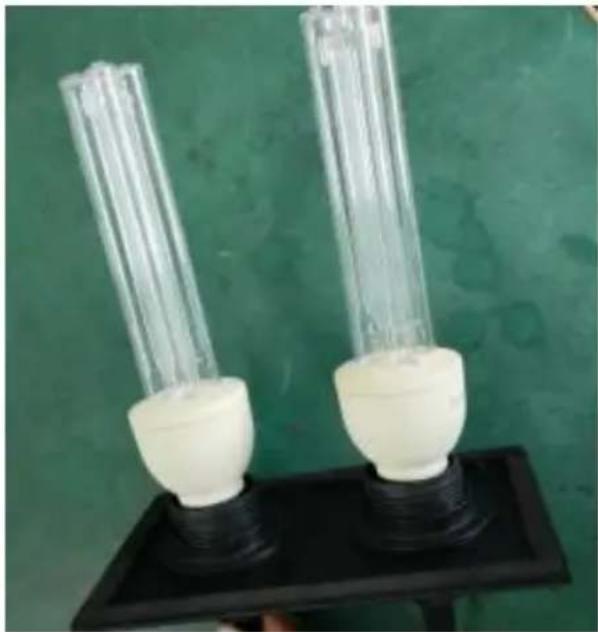

1. Installieren Sie die andere UV-Lampe auf die gleiche Weise.

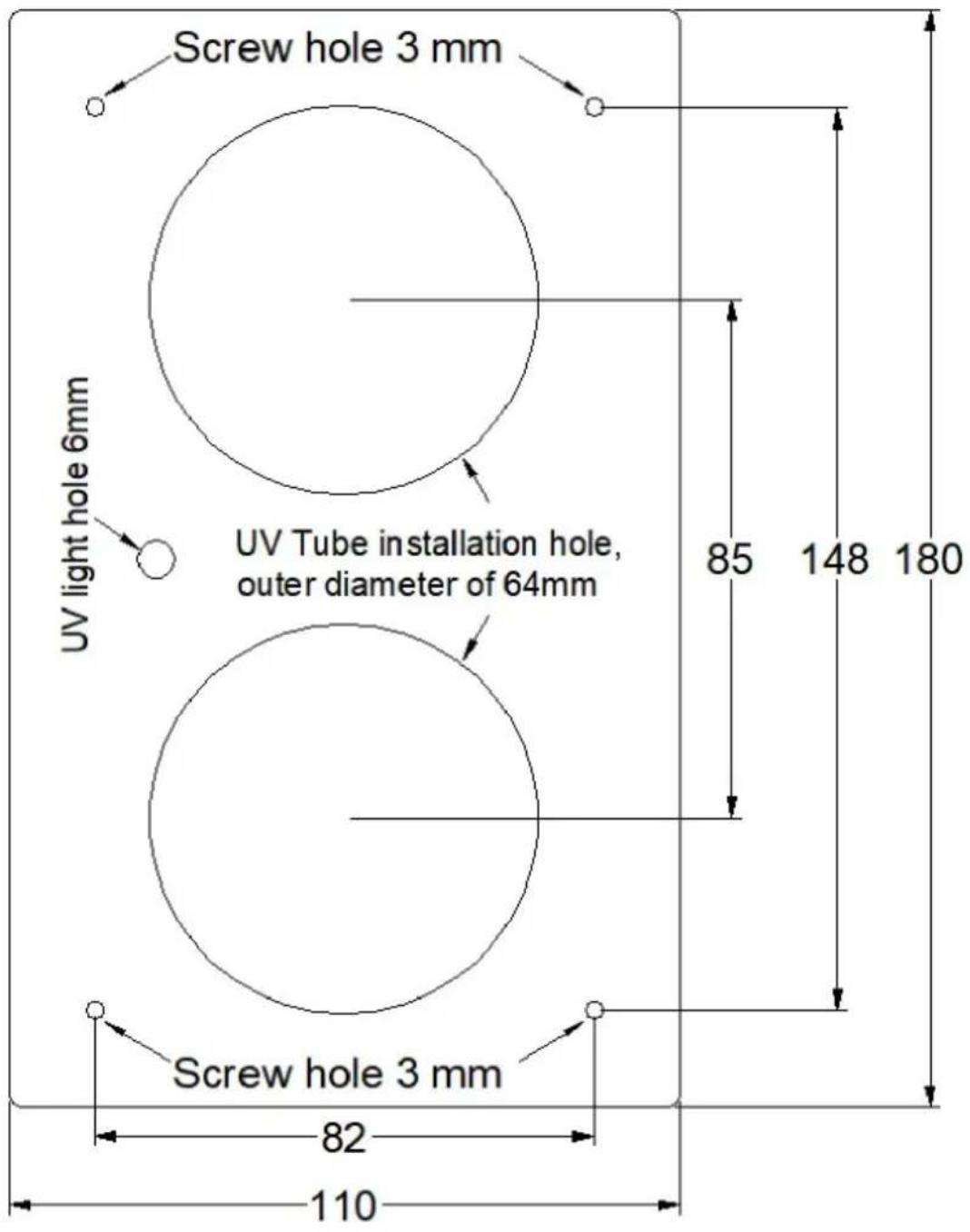

Zeichnen Sie die zu bearbeitende Lochposition auf der HVAC-Rohrwand: vier 3-mm-Schraubenlöcher, ein 6-mm-Sichtloch für die UV-Lampe, zwei 64-mm-Befestigungslöcher für die UV-Lampe.

Die markierten Durchgangslöcher wurden dann mittels eines Fräsers oder eines 3mm/6mm Bohrers hergestellt.

Befestigen Sie das Produkt abschließend mit vier Schrauben am HVAC-Rohr.

Verarbeitungsgrößendiagramm

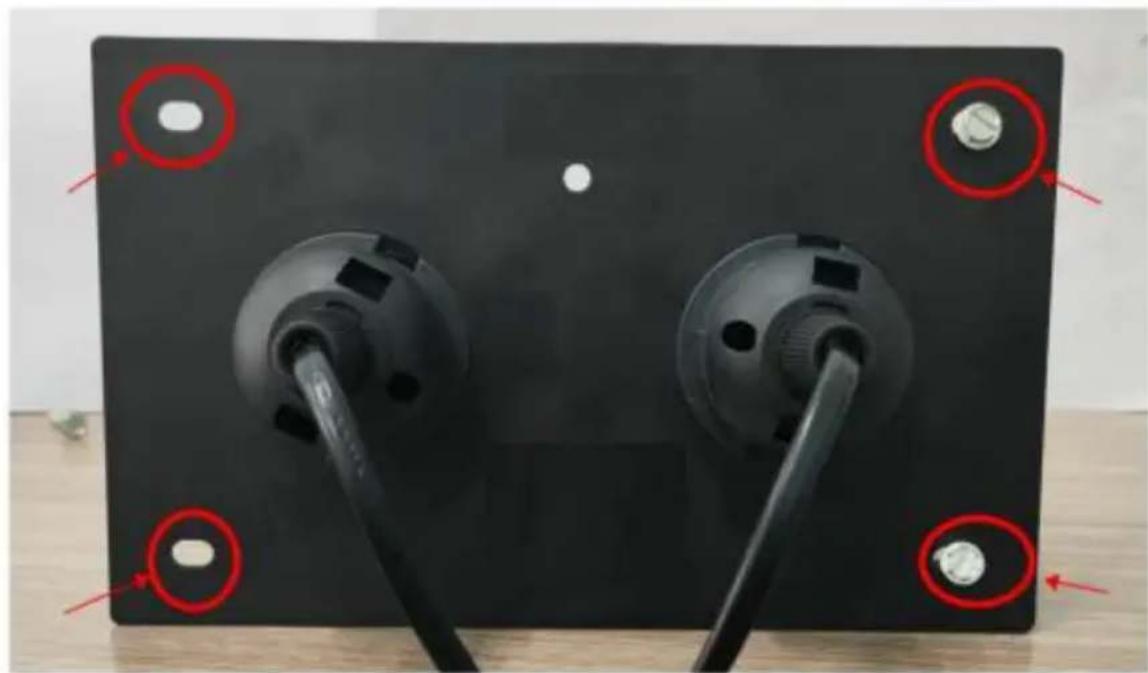

Schrauben-Installationsdiagramm

Reinigung und Austausch der Glühbirne

1. Trennen Sie die Stromversorgung des HLK-Systems, ziehen Sie den Stecker aus der Steckdose und lassen Sie die UV-Lampe(n) mindestens 15 Minuten abkühlen, bevor Sie versuchen, die Einheit zu entfernen. Entfernen Sie die vier Stützschrauben und schieben Sie die Einheit aus dem Rohrleitungssystem.

3a. Reinigen: Halten Sie das Gerät fest und wischen Sie die UV-Lampe mit einem weichen, mit Glasreiniger angefeuchteten Tuch ab. Wenn Sie das Glas mit der Hand berühren, wischen Sie Fingerabdrücke und Schmutz unbedingt mit einem Tuch ab. Stellen Sie sicher, dass die Lampe sauber und trocken ist, bevor Sie das Gerät wieder in den Kanal einsetzen. 3b. Auswechseln: Die Verwendung einer nicht für das Gerät zugelassenen Lampe macht die Garantie ungültig und kann zu schweren Verletzungen oder Schäden führen. Halten Sie das Gerät fest und drücken Sie den Lampenentriegelungsknopf, um die UV-Lampe zu entfernen. Setzen Sie die neue Lampe in das Gerät ein, indem Sie die Lampe von außen einführen, bis die Glühbirne einrastet. Wenn Sie die Glühbirne mit der Hand berühren, wischen Sie Fingerabdrücke oder Schmutz unbedingt mit einem weichen Tuch ab.

feuchten Tuch ab. Stellen Sie sicher, dass die Glühbirne(n) sauber und trocken sind, bevor Sie das Gerät wieder in den Kanal einsetzen.

1. Installieren Sie das Gerät wieder im Kanalsystem und bringen Sie die Schrauben wieder an. Ziehen Sie die Schrauben gleichmäßig an, bis das Gerät sicher sitzt. NICHT ZU FEST ANZIEHEN.
2. Schließen Sie die Stromversorgung des HLK-Systems wieder an und stecken Sie das Gerät wieder in eine geerdete Steckdose.
