Tipo de producto	Purificador de aire para sistema HVAC
Marca	Vevor
Modelo	2403-UV25X2
Potencia	50 W
Tensión de alimentación	CA 120 V 60 Hz (EE. UU.) / CA 230 V 50 Hz (UE)
Longitud de onda UV	254 nm
Vida útil de las lámparas UV	8 000 horas
Número de lámparas UV	2
Superficie efectiva	2 200 ft² (≈ 204 m²)
Longitud del cable de alimentación	1,5 m
Tipo de montaje	En un conducto HVAC
Mantenimiento	Limpieza de las lámparas con un paño empapado en limpiacristales; reemplazo después de 8 000 h
Instrucciones de seguridad	No mirar directamente los rayos UV; desconectar antes de intervenir; instalación por un adulto
Asistencia técnica	www.vevor.com/support
Material del gabinete	No especificado
Peso	No especificado
Dimensiones (L×l×H)	No especificadas

Preguntas frecuentes - 2403-UV25X2 Vevor

¿Dónde instalar el purificador de aire Vevor 2403-UV25X2?

Instale el aparato en el conducto HVAC, preferiblemente sobre la serpentina de enfriamiento (aire acondicionado) o en el conducto de suministro. Evite áreas húmedas como humidificadores y lugares donde los rayos UV puedan ser visibles.

¿Cómo reemplazar las lámparas UV?

Desconecte la alimentación y deje enfriar 15 min. Retire los 4 tornillos del soporte, deslice la unidad fuera del conducto. Presione el botón de desbloqueo para quitar la bombilla. Inserte la nueva bombilla hasta que encaje. Evite tocar el vidrio; limpie con un paño suave si es necesario.

¿Cuál es la vida útil de las lámparas UV?

La vida útil de las lámparas UV es de 8 000 horas. Más allá, su eficiencia disminuye; se recomienda reemplazarlas.

¿Puedo usar el aparato en una cocina?

No, los vapores aceitosos reducen la vida útil de las lámparas. No use el aparato en una cocina ni cerca de grasas.

¿Cuáles son los riesgos de los rayos UV?

Los rayos UV son dañinos para la piel y los ojos. Nunca mire directamente la luz UV. El aparato debe instalarse fuera del alcance de la visión directa. En caso de exposición, deje de usarlo y consulte a un médico.

¿El aparato es impermeable?

No, el producto no es impermeable. No lo instale en un ambiente húmedo ni cerca de un humidificador.

¿Qué superficie cubre el aparato?

La superficie efectiva es de 2 200 ft² (aproximadamente 204 m²), sujeto a una instalación correcta en el conducto HVAC.

¿Cómo limpiar las lámparas UV?

Desconecte la alimentación, deje enfriar, retire la unidad y limpie las lámparas con un paño suave empapado en limpiacristales. Asegúrese de que las lámparas estén secas antes de reinstalarlas.

¿Puedo instalar el aparato yo mismo?

La instalación debe ser realizada por un adulto. Siga estrictamente las instrucciones: perforación del conducto, fijación de tornillos y conexión eléctrica. En caso de duda, llame a un profesional.

¿Qué hacer si una lámpara UV se rompe?

No limpie con una aspiradora. Use guantes, recoja los restos y colóquelos en un recipiente sellado. Las lámparas contienen mercurio; deséchelas de acuerdo con las normas locales.

MANUAL DE USUARIO 2403-UV25X2 Vevor

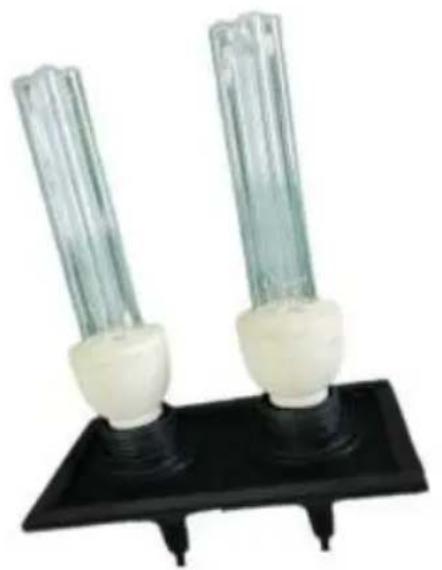

PURIFICADOR DE AIRE HVAC

MODELO: 2403-UV25X2

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar realizada únicamente por nosotros representa una estimación de los ahorros que podría tener al comprar ciertas herramientas con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado cuando realiza un pedido con nosotros, si realmente está obteniendo un ahorro medio en comparación con las principales marcas líderes.

Modelo: 2403-UV25X2

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva la interpretación clara de este manual de usuario. La apariencia del producto está sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en este producto.

INSTRUCCIONES DE SEGURIDAD

1. Lea y comprenda este manual detenidamente antes de utilizar el Purificador de aire HVAC.
2. La instalación debe ser realizada por un adulto y los niños no deben utilizarlo sin supervisión.
3. Las luces ultravioleta son dañinas para la piel y los ojos expuestos pueden causar ceguera temporal o permanente. Nunca mire directamente a la luz ultravioleta.
4. Desconecte la alimentación antes de instalar o reemplazar la bombilla UV, de lo contrario podrá provocar una descarga eléctrica y la muerte.
5. Utilice guantes e instale el Purificador de Aire HVAC para evaporar o durante la instalación.
6. Atención durante el transporte: durante el transporte, el paquete debe estar en posición vertical, manipularse con cuidado, evitar impactos fuertes, vibraciones y extrusiones.
7. No modifique la unidad de ninguna manera. Cualquier modificación podrá dañar el dispositivo o hacerlo peligroso para otras personas.
8. La reparación o el mantenimiento solo debe ser realizado por una persona calificada. 9. Solo se puede usar el voltaje nominal especificado en este manual.
9. No utilice este producto en la cocina, donde el humo aceitoso puede acortar la vida útil de las lámparas.
10. No utilice este producto en áreas con gases ácidos, alcalinos u orgánicos donde pueda provocar incendios. 12. No utilice este producto en lugares inflamables o explosivos, de lo contrario podría provocar un incendio.
11. El producto solo se puede desechar cuando ha permanecido apagado durante 15 horas. 14. El tubo de la lámpara contiene mercurio y debe manipularse adecuadamente.

15. No limpie las lámparas rotas con una aspiradora. 16. El producto no es resistente al agua, por lo que no se puede usar con un humidificador ni en ningún entorno húmedo.

Lista de piezas del kit

Cable de alimentación pieza	Panel de montaje*1 pieza	Tubo UV*2 piezas
Tornillo ST4*25 *4 piez	Anillo de fijación 2 piezas

LISTA DE PARÁMETROS

Modelo	2403-UV25X2
Fuerza	50 varios
Longitud del tubo de l	126 mm
Longitud de onda de la	254 nm
Vida fácil de los rayos	8000 horas
Tubo de lámpara de montaje	2 piezas
Entrada estándar americana	CA 120 V 60
Versione europea Entrada	CA 230 V 50
Longitud de la linea electrica	1,5 m
Área efectiva	2200 pies cuadrados

Nota: Cada modelo de fuente de alimentación tiene una tensión nominal de 120 V CA y 230 V CA. Tenga en cuenta la información de voltaje y frecuencia en la placa de identificación del producto.

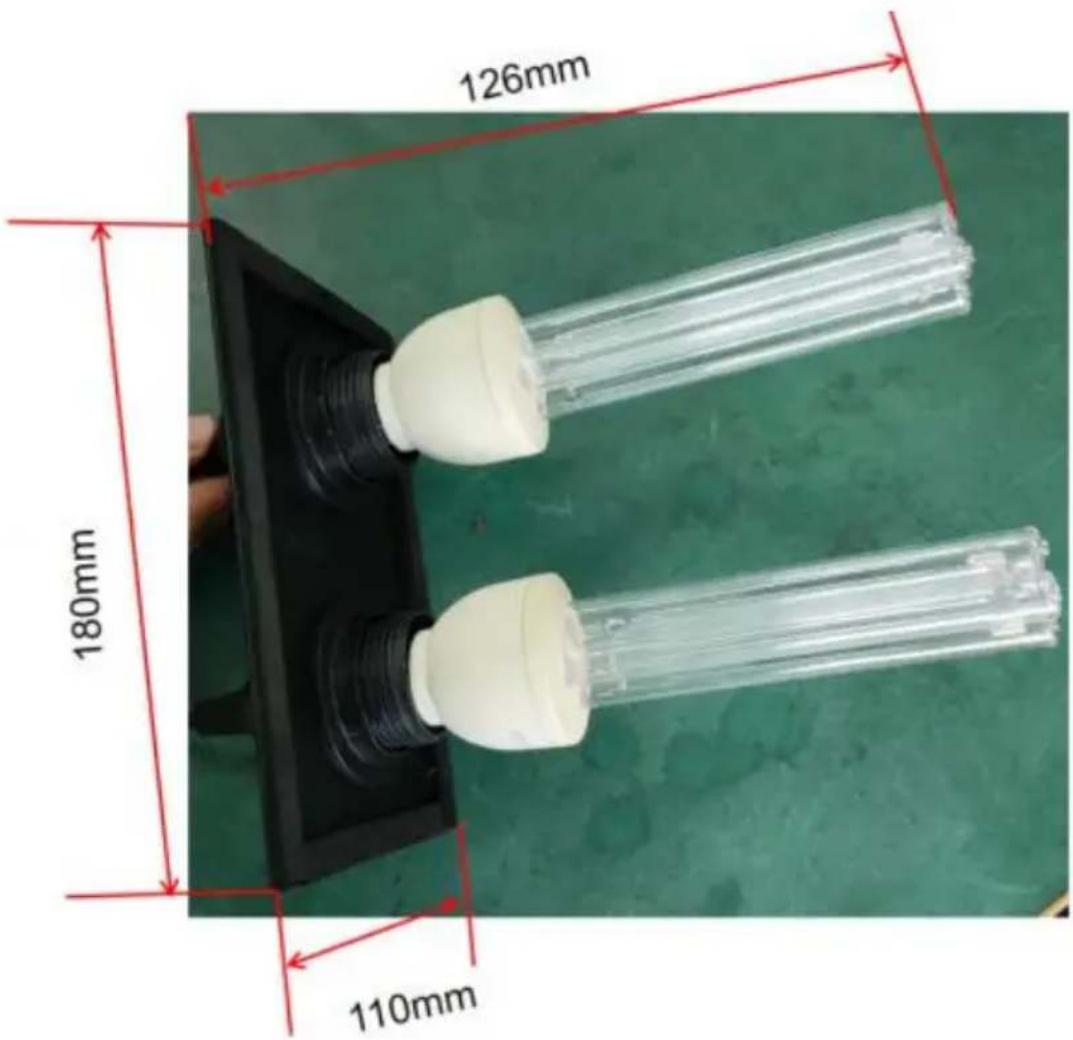

Tamaño del producto

Nota: Tenga en cuenta si el espacio interior de la tubería HVAC puede acomodar el producto.

Instrucciones de instalación

Selección de la ubicación de montaje

1. La unidad se puede montar en cualquier orientación, pero no se puede instalar en un lugar donde la gente pueda ver las luces ultrav
2. Elija una ubicación que facilite el cambio y la limpieza de las lámparas UV.
3. Instale la unidad en una superficie plana del conducto ENCIMA de la serpentina de enfriamiento ("Serpentina A") si su sistema HVAC tiene aire acondicionado. Si su sistema HVAC no tiene aire acondicionado, la unidad debe instalarse, si es posible, en el conducto de aire de suministro. La unidad también se puede instalar en un conducto de aire de retorno si es necesario.

PRECAUCIÓN: No instale la unidad en la "bobina A" o cerca de problemas de humidificador, ya que la unidad podría dañarse.

Si no está seguro de haber elegido una ubicación de montaje correcta, consulte el manual del propietario de su sistema HVAC o llame a un profesional calificado para obtener ayuda.

1. Asegúrese de colocar la unidad lejos de cualquier componente de plástico o goma que pueda dañarse con la luz ultravioleta. Si las opciones de montaje son limitadas, se puede cubrir el plástico y la goma con cinta adhesiva de papel de aluminio para protegerlos de la luz ultravioleta.

Pasos de instalación

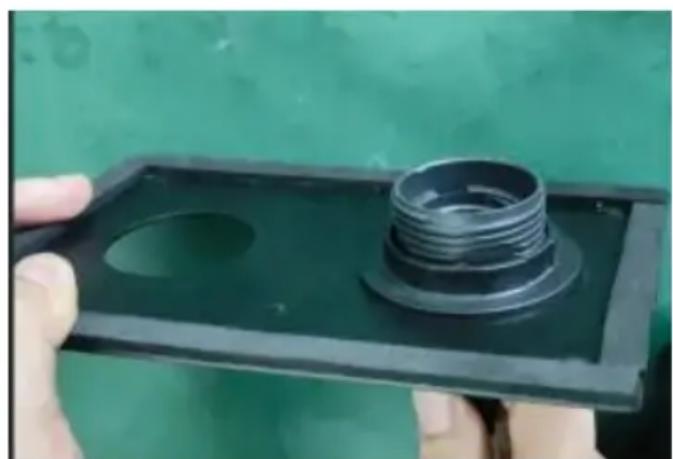

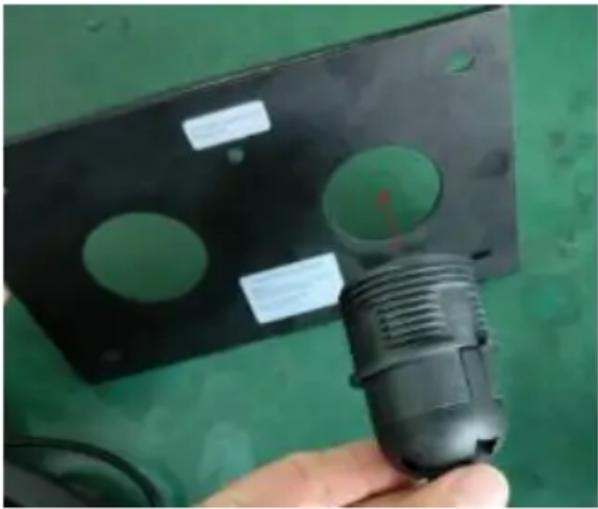

1. El soporte de luz del cable de alimentación se usa una vez para el hardware.

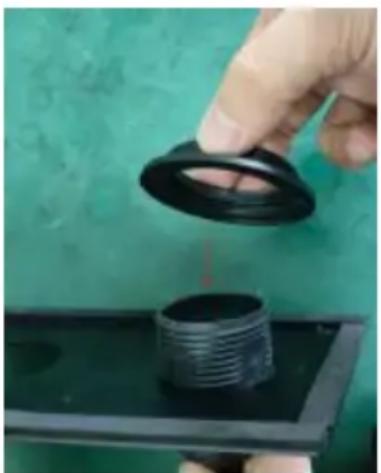

1. El anillo de fijación se atornilla al portalámparas del cable de alimentación.

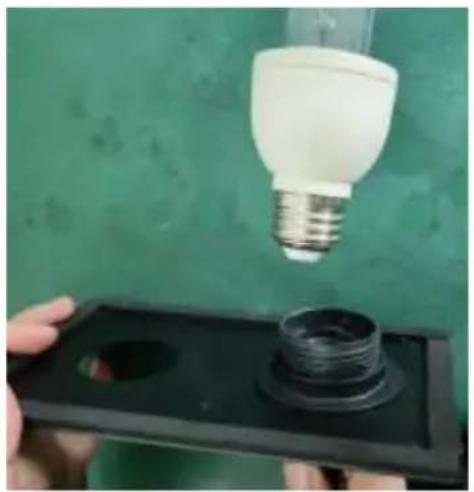

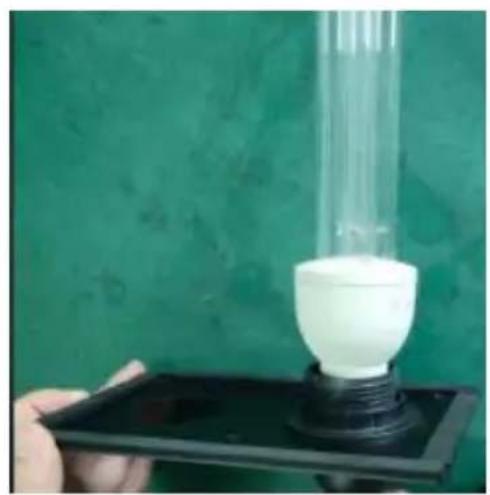

1. Desenrosque la lámpara UV en el soporte de la lámpara de la línea eléctrica.

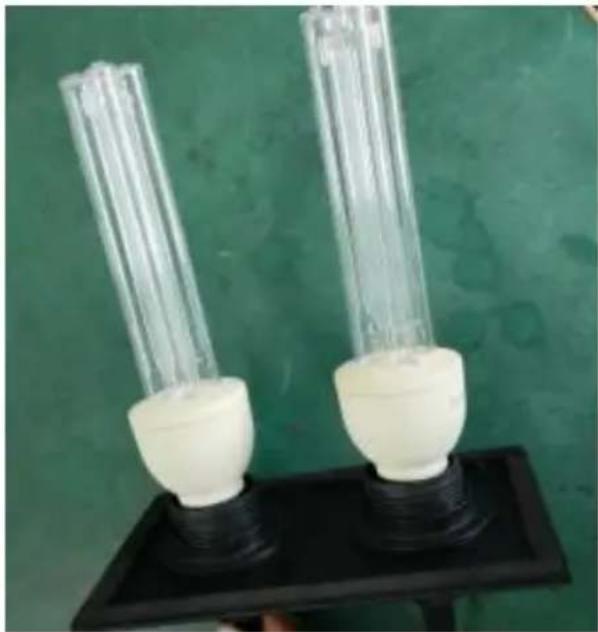

1. Instale la otra lámpara UV de la misma manera.

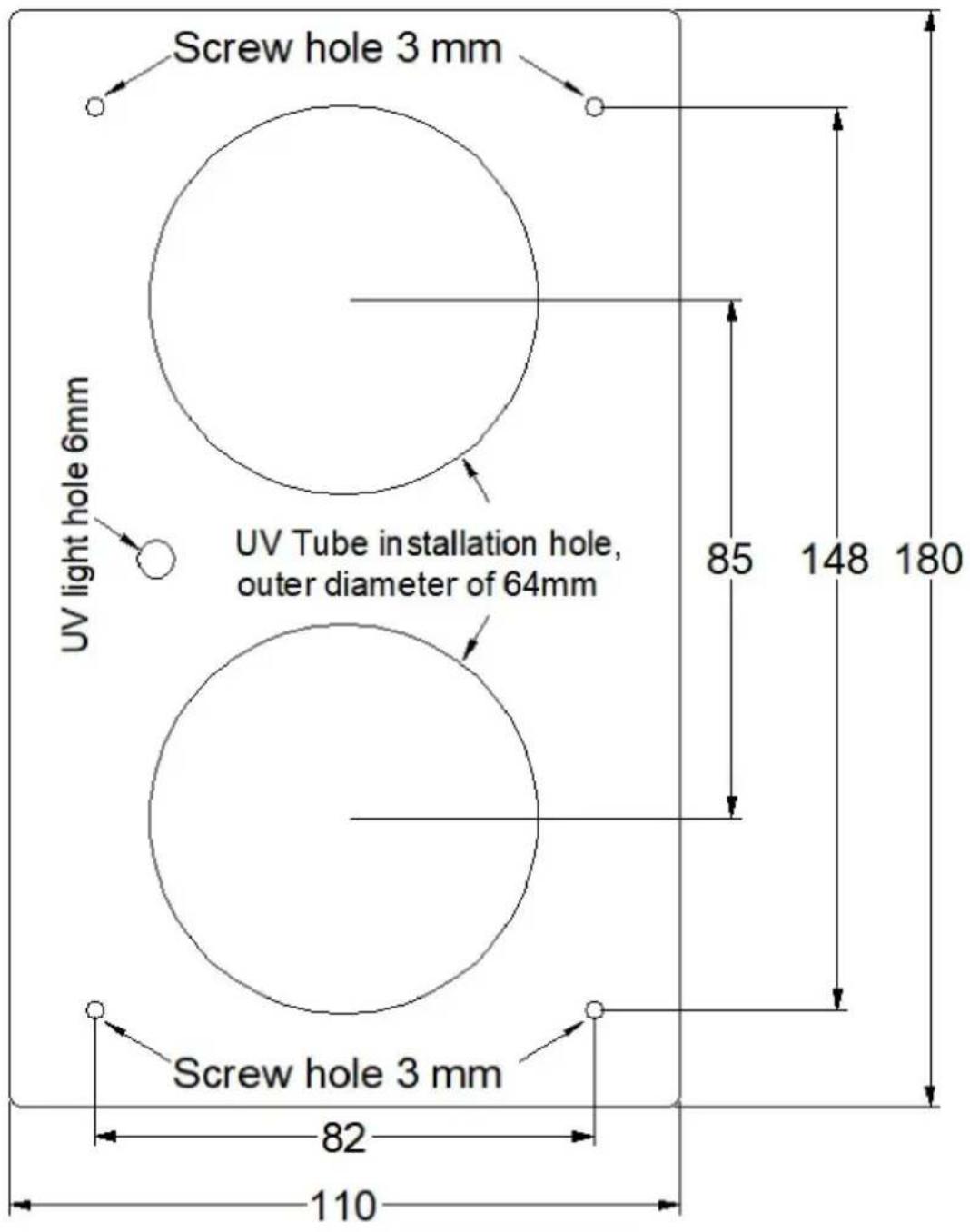

Dibuje la posición del orificio que se procesará en la pared del HVAC: cuatro orificios para tornillos de 3 mm, un orificio de visualización de lámpara UV de 6 mm, dos orificios de montaje de lámpara UV de 8 mm.

Luego se realizaron los agujeros pasantes montados mediante un cortador y una broca de 3 mm / 6 mm.

Por último, fije el producto a la tubería HVAC mediante 4 tornillos.

Diagrama de tiempo de procesamiento

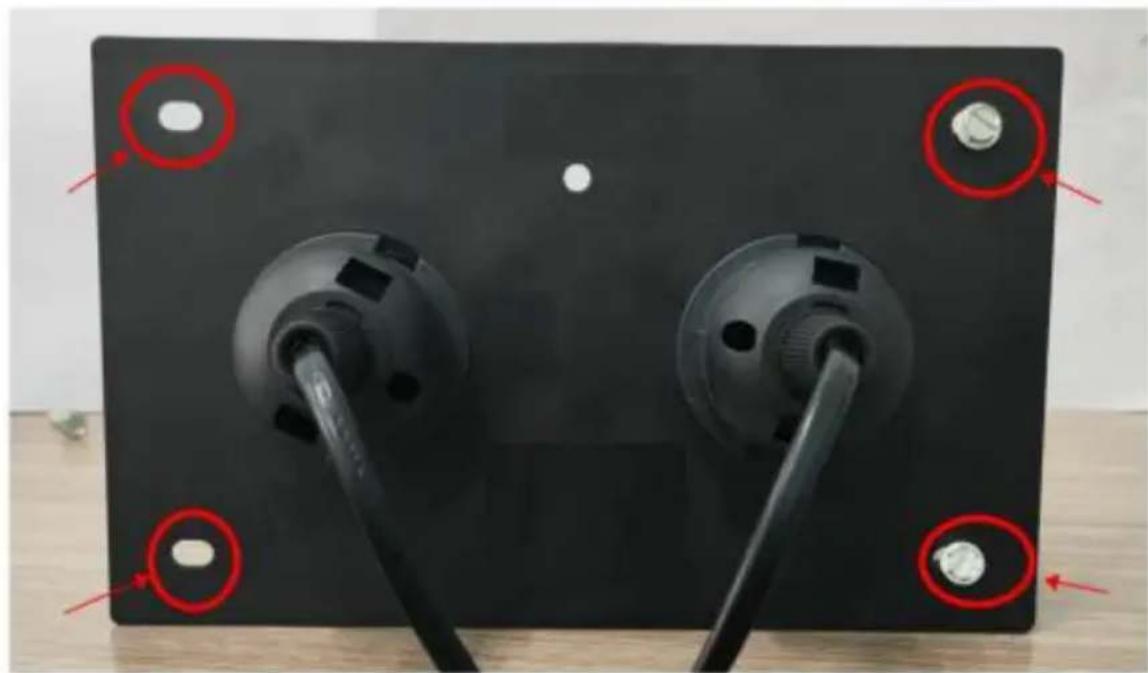

Diagrama de instalación de tornillos

Limpieza y sustitución de bombillas

1. Desconecte la energía del sistema HVAC, desenchufe la unidad y deje que las bombillas UV se enfríen durante al menos 15 minutos antes de intentar encenderlas. Retire la unidad.
2. Retire los 4 tornillos de soporte y deslice la unidad fuera del sistema de tuberías.

3a. Para limpiar: Sujete la unidad con firmeza y limpie la(s) bombilla(s) ultravioleta con un paño suave humedecido con un limpiador de vidrio. Si toca el vidrio con la mano, asegúrese de limpiar las huellas dactilares o la suciedad con un paño. Asegúrese de que la bombilla esté limpia y seca antes de volver a instalar la unidad en el conducto.

3b. Para reemplazar: El uso de cualquier bombilla no aprobada para esta unidad anulará la garantía y podrá causar lesiones o daños graves. Sujete la unidad de forma segura y presione el botón de liberación de la tapa para quitar la bombilla UV. Instale la nueva bombilla en la unidad deslizándola desde la parte posterior hacia afuera hasta que la bombilla encaje en su lugar. Si toca la bombilla con la mano, asegúrese de limpiar las huellas dactilares o la suciedad con un paño suave húmedo. Asegúrese

de que la(s) bombilla(s) esté(n) limpia(s) y seca(s) antes de volver a instalar la unidad en el conducto.

1. Vuelva a instalar la unidad en el conducto y vuelva a colocar los tornillos. Apriete los tornillos de forma uniforme hasta que la unidad quede bien colocada en su lugar. NO APRIETE EXCESIVAMENTE LOS TORNILLOS.
2. Vuelva a conectar la energía al sistema HVAC y enchufe la unidad nuevamente a una toma de corriente con conexión a tierra.
