Producttype	Luchtreiniger voor HVAC-systeem
Merk	Vevor
Model	2403-UV25X2
Vermogen	50 W
Voedingsspanning	AC 120 V 60 Hz (VS) / AC 230 V 50 Hz (EU)
UV-golflengte	254 nm
Levensduur UV-lampen	8 000 uur
Aantal UV-lampen	2
Effectief oppervlak	2 200 ft² (≈ 204 m²)
Lengte stroomkabel	1,5 m
Montagetype	In een HVAC-kanaal
Onderhoud	Lampen reinigen met een doek gedrenkt in glasreiniger; vervangen na 8 000 uur
Veiligheidsinstructies	Niet direct naar UV kijken; uitschakelen voor onderhoud; installatie door een volwassene
Technische ondersteuning	www.vevor.com/support
Behuizingsmateriaal	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Afmetingen (L×B×H)	Niet gespecificeerd

Veelgestelde vragen - 2403-UV25X2 Vevor

Waar de Vevor 2403-UV25X2 luchtreiniger installeren?

Installeer het apparaat in het HVAC-kanaal, bij voorkeur boven de koelspiraal (airconditioning) of op het toevoerkanaal. Vermijd vochtige ruimtes zoals luchtbevochtigers en plaatsen waar UV-stralen zichtbaar kunnen zijn.

Hoe vervang ik de UV-lampen?

Schakel de stroom uit en laat 15 min afkoelen. Verwijder de 4 schroeven van de houder, schuif de unit uit het kanaal. Druk op de ontgrendelingsknop om de lamp te verwijderen. Plaats de nieuwe lamp tot deze vastklikt. Vermijd aanraking van het glas; veeg indien nodig af met een zachte doek.

Wat is de levensduur van de UV-lampen?

De levensduur van de UV-lampen is 8 000 uur. Daarna neemt de efficiëntie af; het wordt aanbevolen ze te vervangen.

Kan ik het apparaat in een keuken gebruiken?

Nee, olieachtige dampen verkorten de levensduur van de lampen. Gebruik het apparaat niet in een keuken of in de buurt van vetten.

Wat zijn de risico's van UV-stralen?

UV-stralen zijn schadelijk voor huid en ogen. Kijk nooit direct naar het UV-licht. Het apparaat moet worden geïnstalleerd buiten direct zicht. Bij blootstelling stop met gebruik en raadpleeg een arts.

Is het apparaat waterdicht?

Nee, het product is niet waterdicht. Installeer het niet in een vochtige omgeving of in de buurt van een luchtbevochtiger.

Welk oppervlak dekt het apparaat?

Het effectieve oppervlak is 2 200 ft² (ongeveer 204 m²), onder voorbehoud van correcte installatie in het HVAC-kanaal.

Hoe de UV-lampen reinigen?

Schakel de stroom uit, laat afkoelen, verwijder de unit en veeg de lampen af met een zachte doek gedrenkt in glasreiniger. Zorg dat de lampen droog zijn voordat u ze terugplaatst.

Kan ik het apparaat zelf installeren?

De installatie moet worden uitgevoerd door een volwassene. Volg de instructies nauwkeurig: boren in het kanaal, bevestigen van schroeven en elektrische aansluiting. Bij twijfel een professional inschakelen.

Wat te doen als een UV-lamp breekt?

Niet schoonmaken met een stofzuiger. Draag handschoenen, verzamel de scherven en plaats ze in een afgesloten container. De lampen bevatten kwik; verwijder ze volgens de lokale regels.

GEBRUIKSAANWIJZING 2403-UV25X2 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt

geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit geldt voor alle categorieën van gereedschappen die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn

wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Model: 2403-UV25X2

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt. HVAC-luchtreiniger.
2. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen het apparaat niet zonder toezicht gebruiken.
3. UV-lampen zijn schadelijk voor blootgestelde huid en ogen en veroorzaken tijdelijke of permanente blindheid. Kijk nooit rechtstreeks in het UV-licht.
4. Schakel de stroom uit voordat u de UV-lamp installeert of vervangt. Anders kan dit een schok en de dood tot gevolg hebben.
5. Draag handschoenen en installeer de HVAC-luchtreiniger om snijwonden tijdens de installatie te voorkomen.
6. Transport Let op: Tijdens het transport moet het pakket rechtop worden gehouden en met zorg worden behandeld. Voorkom sterke schokken, trillingen en extrusie.
7. Wijzig het apparaat op geen enkele manier. Elke wijziging kan het apparaat beschadigen of gevaarlijk maken voor anderen.
8. Reparatie of onderhoud mag alleen door een gekwalificeerd persoon worden uitgevoerd.
9. Alleen de in deze handleiding vermelde nominale spanning mag worden gebruikt.
10. Gebruik dit product niet in de keuken, omdat de olieachtige damp de levensduur van de lampen kan verkorten.
11. Gebruik dit product niet in zure, alkalische of andere organische gasgebieden waar brand kan ontstaan.
12. Gebruik dit product niet op ontvlambare of explosieve plaatsen, anders kan er brand ontstaan.
13. Het product mag pas gedemonteerd worden nadat het product 15 minuten gesloten is geweest.
14. De lampbuis bevat kwik en moet op de juiste manier worden

behandeld.

1. Maak kapotte lampen niet schoon met een stofzuiger.
2. Het product is niet waterdicht en mag niet in een luchtbevochtiger of andere vochtige omgeving worden geïnstalleerd.

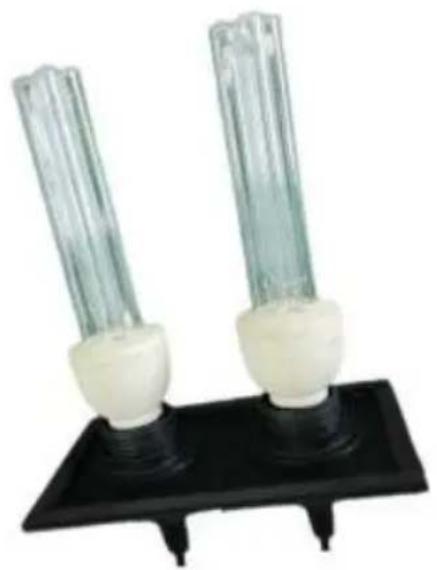

Lijst met kitonderdelen

stroomkabel *1st	montagepaneel*1st	UV-buis * 2s
ST4*25 schroef *4st	bevestigingsring*2st

PARAMETERLIJST

Model	2403-UV25X2
Stroom	50 Watt
Lengte van de lampenbuis	126mm
Lichtgolfänge	254nm
UV-levensduur	8000aar
Montage lampbuis	2 stucks
Amerikaanse standaardinvoer	AC120V 60Hz
Europese versie Input	AC230V 50Hz
Lengte van de elektriciteitsleiding	1,5m
Effectief gebied	2200 m³

Let op: Elk model nominale voeding heeft AC120V en AC230V. Let op de spannings- en frequentie-informatie op het typeplaatje van het product.

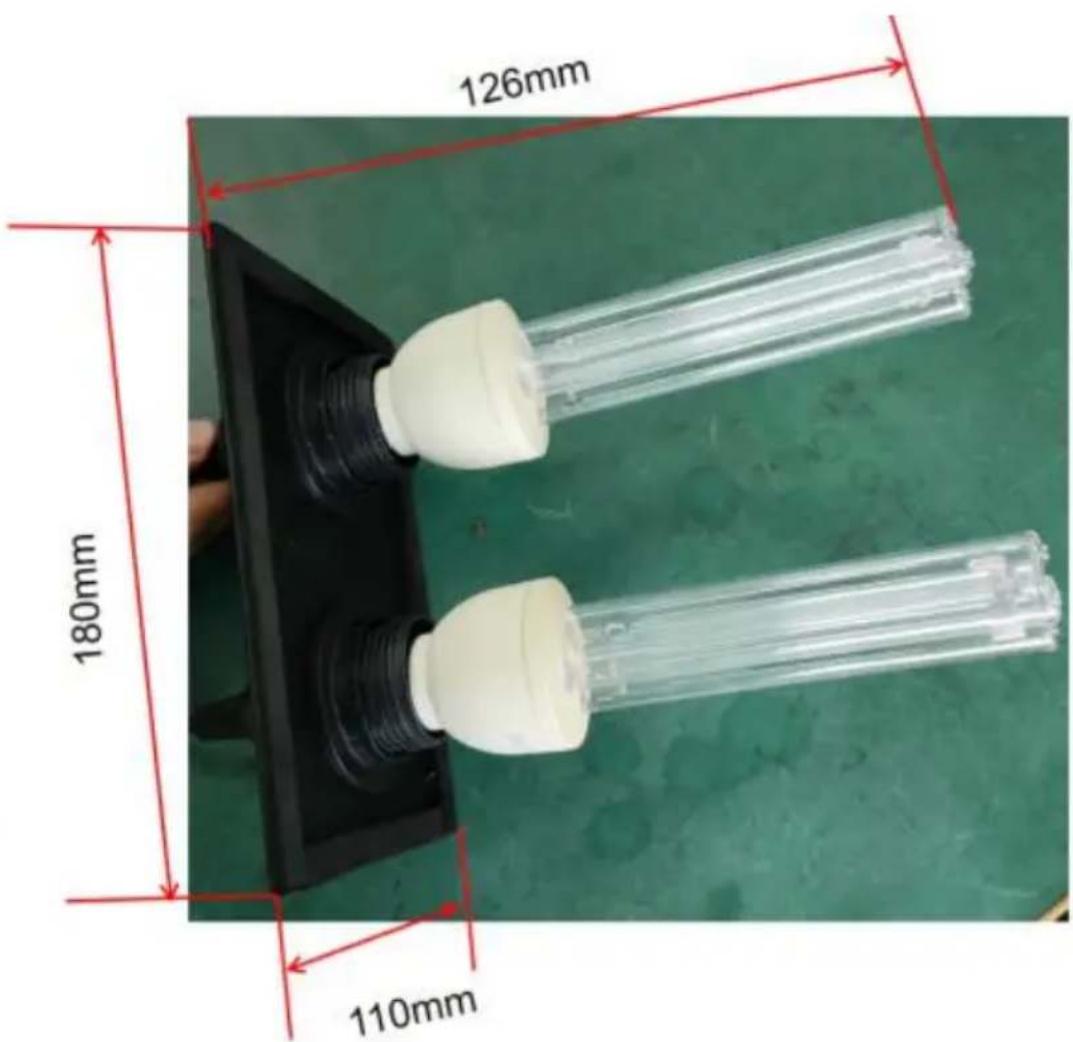

Productgrootte

Opmerking: Controleer of de binnenruimte van de HVAC-buis groot genoeg is voor het product.

Het apparaat kan in elke gewenste positie worden gemonteerd, maar mag niet op een plek worden geïnstalleerd waar mensen het UV-licht kunnen zien.

1. Het apparaat kan in elke gewenste positie worden gemonteerd, maar mag niet op een plek worden geïnstalleerd waar mensen het UV-licht kunnen zien.
2. Kies een locatie waar u de UV-lamp(en) eenvoudig kunt verrangen/schoonmaken.
3. Installeer de unit op een vlak oppervlak van het kanaalwerk BOVEN de airconditioning koelspiraal ("A-spiraal") als uw HVAC-systeem airconditioning heeft. Als uw HVAC-systeem geen airconditioning heeft, moet de unit worden geïnstalleerd op het toevoerluchtkanaal indien mogelijk. De unit kan indien nodig op een retourluchtkanaal worden geïnstalleerd.

LET OP: Installeer het apparaat niet in de “A-spoel” of onder een luchtbevochtiger, waar schade kan ontstaan.

Als u niet zeker weet of u de juiste montagelocatie hebt gekozen, raadpleeg dan de handleiding van uw HVAC-systeem of neem contact op met een gekwalificeerde professional voor hulp.

1. Zorg ervoor dat u de unit uit de buurt van plastic of rubberen onderdelen plaatst die beschadigd kunnen raken door UV-licht. Als demontagemogelijkheden beperkt zijn, kunnen plastic en rubber worden bedekt met aluminiumfolie-ducttape om ze te beschermen tegen UV-licht.

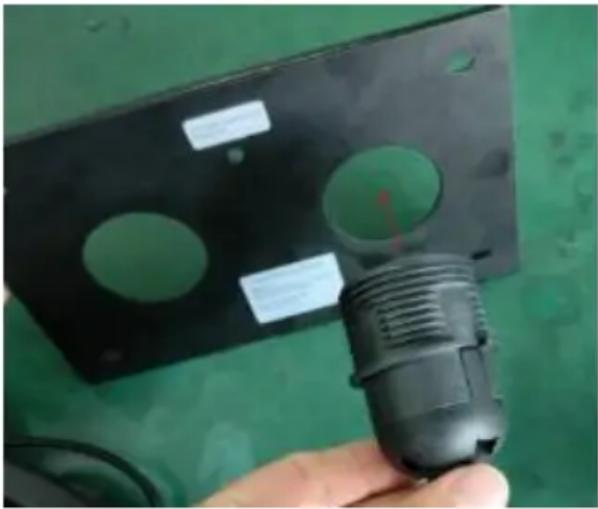

De houder voor de stroomkabellamp loopt door het hardwarepaneel.

1. De houder voor de stroomkabellamp loopt door het hardwarepaneel

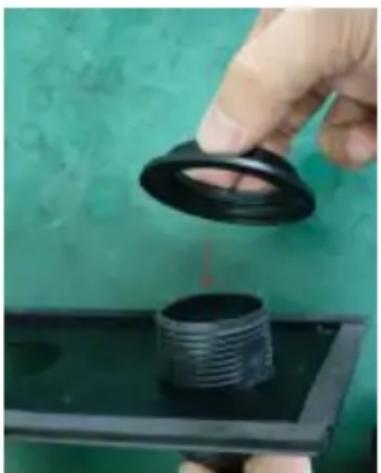

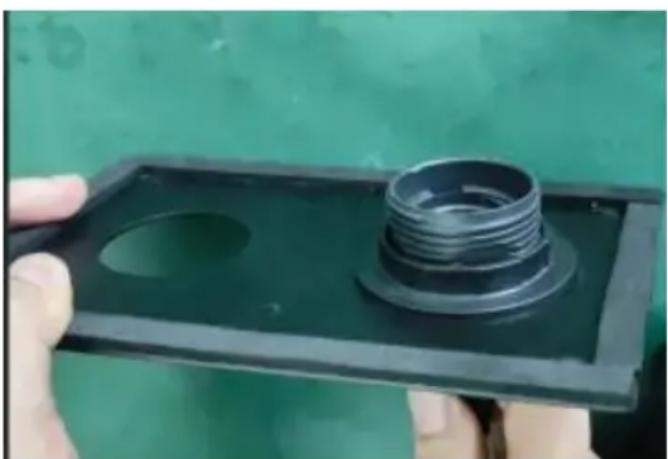

1. De bevestigingsring wordt in de lamphouder van het netsnoer geschroefd.

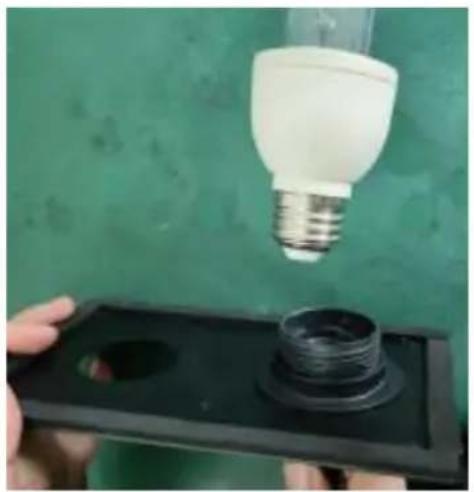

1. Draai de UV-lamp in de fitting van de netstroomlamp.

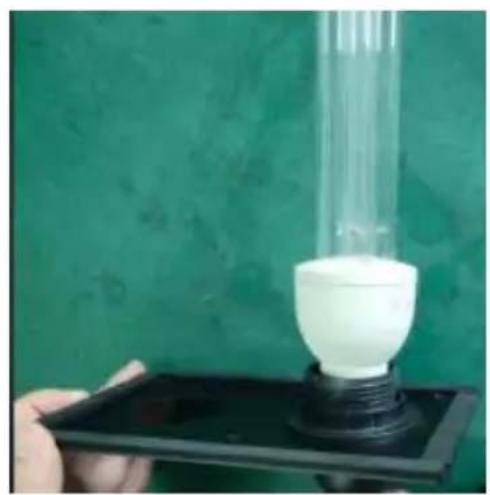

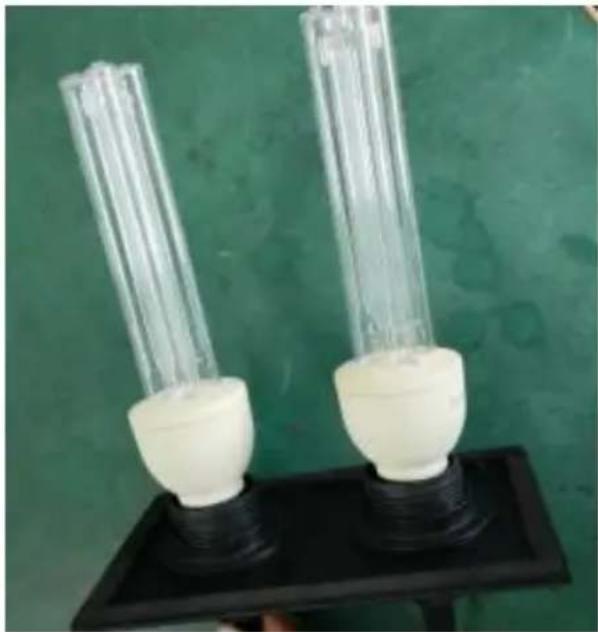

1. Installeer de andere UV-lamp op dezelfde manier.

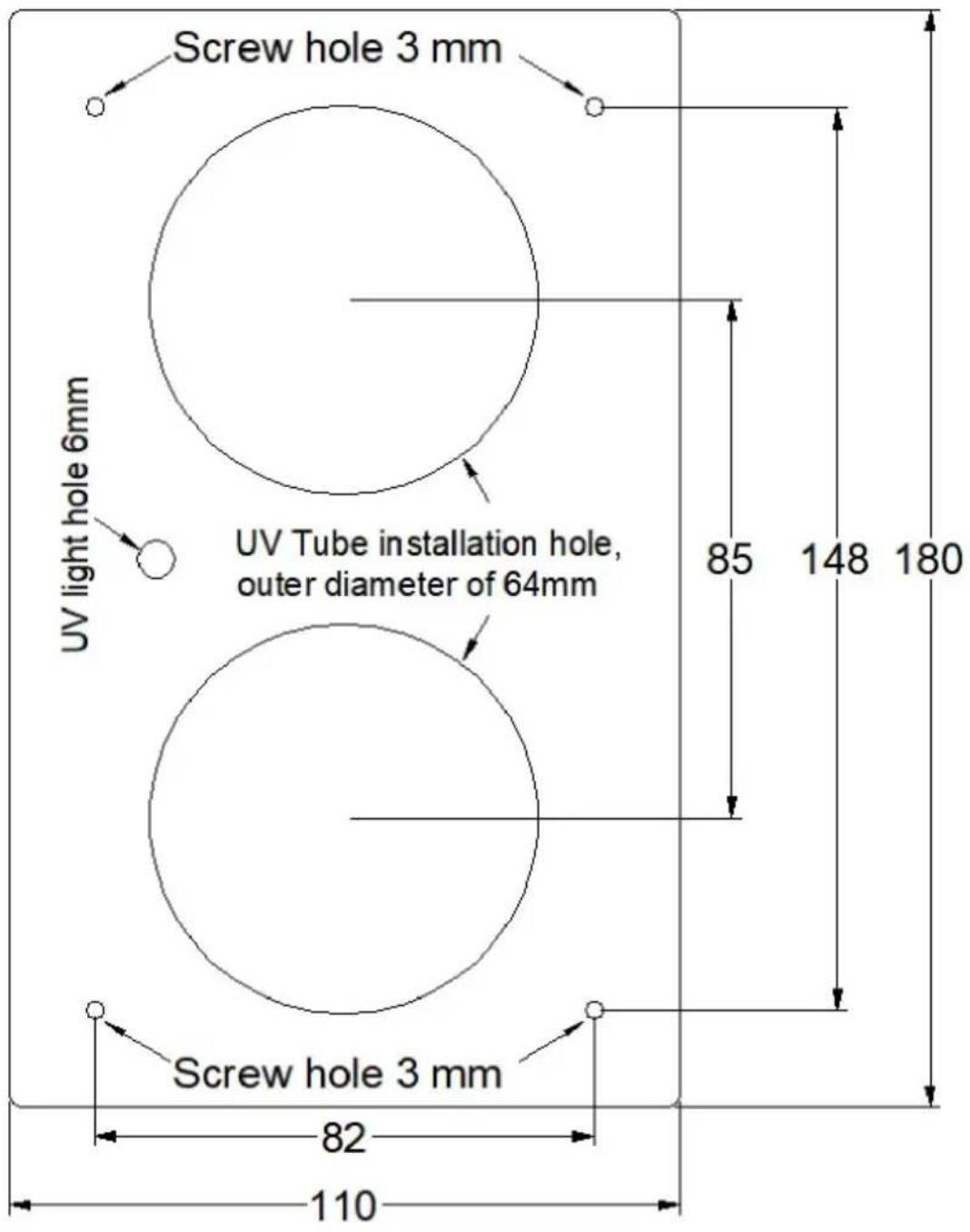

Teken de positie van het gat dat op de HVAC-buiswand moet worden verwerkt: vier schroefgaten van 3 mm, een kijkgat van 6 mm voor de UV-lamp, twee bevestigingsgaten van 64 mm voor de UV-lamp.

De gemonteerde doorlopende gaten werden vervolgens vervaardigd met behulp van een frees en een boor van 3 mm / 6 mm.

Bevestig het product ten slotte met 4 schroeven aan de HVAC-buis.

Verwerkingsgrootte diagram

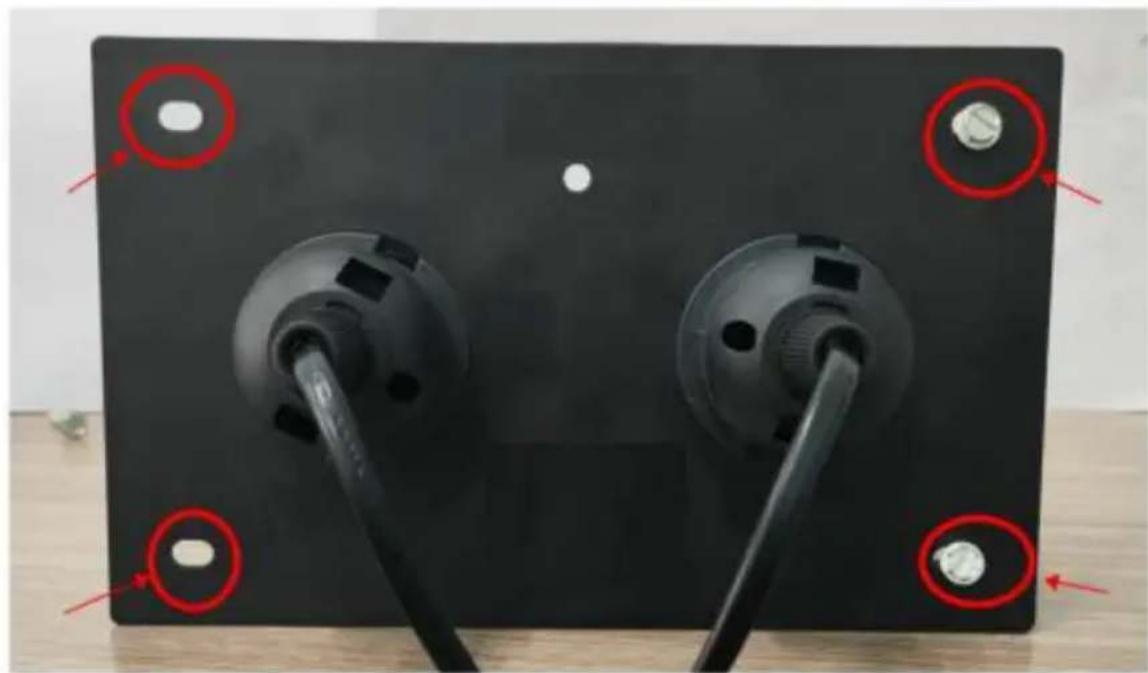

Installatieschema schroeven

Lampen reinigen en verrangen

Laat het apparaat minstens 15 minuten afkoelen voordat u het weer aanzet. Schakel de eenheid uit.

1. Verwijder de 4 steunschroeven en schuif het apparaat uit het leidingwerk.

3a. Schoonmaken: Houd de unit stevig vast en veeg de UV-lamp(en) met een zachte doek die is bevochtigd met glasreiniger. Als u het glas met uw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een zachte, vochtige doek. Zorg ervoor dat de lamp schoon en droog is voordat u de unit terug in de buis plaatst.

3b. Vervangen: Gebruik van een lamp die niet is goedgekeurd voor het apparaat, maakt de garantie ongeldig en kan ernstig letsel of schade veroorzaken. Houd het apparaat stevig vast en druk op de ontgrendelingsknop van de lamp om de UV-lamp te verwijderen. Plaats een nieuwe lamp in het apparaat door de lamp van buitenaf te plaatsen totdat deze op zijn plaats klikt. Als u de lamp met uw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een zachte, vochtige doek. Zorg ervoor

dat de lamp(en) schoon en droog zijn voordat u de unit terug in de buis plaatst.

1. Plaats de unit terug in het leidingwerk en plaats de 4 schroeven. Draai de schroeven gelijkmatig aan totdat de unit stevig op zijn plaats zit. NIET TE STRAK AANDRAIEN.
2. Sluit de stroom van het HVAC-systeem weer aan en steek de stekker van het apparaat weer in een geaard stopcontact.
