2403-UV25X2 - Purificatore d'aria Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Purificatore d'aria per sistema CVC
Marca	Vevor
Modello	2403-UV25X2
Potenza	50 W
Tensione di alimentazione	CA 120 V 60 Hz (US) / CA 230 V 50 Hz (UE)
Lunghezza d'onda UV	254 nm
Durata delle lampade UV	8.000 ore
Numero di lampade UV	2
Superficie efficace	2.200 ft² (≈ 204 m²)
Lunghezza del cavo di alimentazione	1,5 m
Tipo di montaggio	In un condotto CVC
Manutenzione	Pulizia delle lampade con un panno imbevuto di detergente per vetri; sostituzione dopo 8.000 ore
Istruzioni di sicurezza	Non guardare direttamente i raggi UV; scollegare prima dell'intervento; installazione da parte di un adulto
Assistenza tecnica	www.vevor.com/support
Materiale della custodia	Non specificato
Peso	Non specificato
Dimensioni (L×P×H)	Non specificate

Domande frequenti - 2403-UV25X2 Vevor

Dove installare il purificatore d'aria Vevor 2403-UV25X2 ?

Installare l'apparecchio nel condotto CVC, preferibilmente sopra la serpentina di raffreddamento (aria condizionata) o sul condotto di alimentazione. Evitare zone umide come umidificatori e luoghi dove i raggi UV potrebbero essere visibili.

Come sostituire le lampade UV ?

Scollegare l'alimentazione e lasciare raffreddare per 15 min. Rimuovere le 4 viti del supporto, far scorrere l'unità fuori dal condotto. Premere il pulsante di sblocco per rimuovere la lampada. Inserire la nuova lampada fino allo scatto. Evitare di toccare il vetro; pulire con un panno morbido se necessario.

Qual è la durata delle lampade UV ?

La durata delle lampade UV è di 8.000 ore. Oltre questo periodo, la loro efficacia diminuisce; si consiglia di sostituirle.

Posso usare l'apparecchio in cucina ?

No, i vapori oleosi riducono la durata delle lampade. Non utilizzare l'apparecchio in cucina o vicino a grassi.

Quali sono i rischi dei raggi UV ?

I raggi UV sono dannosi per la pelle e gli occhi. Non guardare mai direttamente la luce UV. L'apparecchio deve essere installato fuori dalla portata della vista diretta. In caso di esposizione, interrompere l'uso e consultare un medico.

L'apparecchio è impermeabile ?

No, il prodotto non è impermeabile. Non installarlo in un ambiente umido o vicino a un umidificatore.

Quale superficie copre l'apparecchio ?

La superficie efficace è di 2.200 ft² (circa 204 m²), a condizione di una corretta installazione nel condotto CVC.

Come pulire le lampade UV ?

Scollegare l'alimentazione, lasciare raffreddare, rimuovere l'unità e pulire le lampade con un panno morbido imbevuto di detergente per vetri. Assicurarsi che le lampade siano asciutte prima di reinstallarle.

Posso installare l'apparecchio da solo ?

L'installazione deve essere eseguita da un adulto. Seguire scrupolosamente le istruzioni: perforazione del condotto, fissaggio delle viti e collegamento elettrico. In caso di dubbi, rivolgersi a un professionista.

Cosa fare se una lampada UV si rompe ?

Non pulire con un aspirapolvere. Indossare guanti, raccogliere i detriti e riporli in un contenitore sigillato. Le lampade contengono mercurio; smaltirle secondo le normative locali.

MANUALE UTENTE 2403-UV25X2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

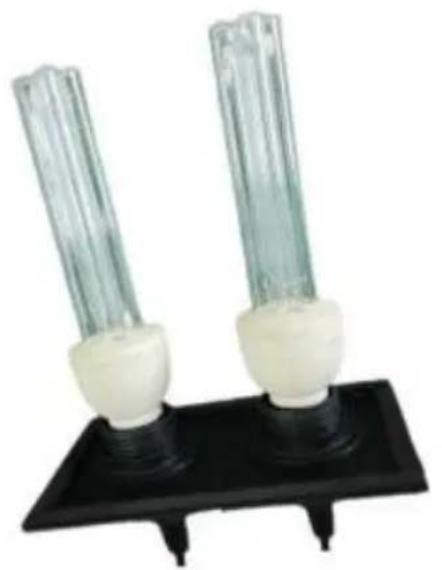

PURIFICATORE D'ARIA HVAC

MODELLO: 2403-UV25X2

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate da noi non rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti rispetto ai principali marchi top e non significano necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in risparmio. Metà rispetto ai marchi più importanti.

Modello: 2403-UV25X2

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attentamente il presente manuale prima di utilizzare il Purificatore d'aria HVAC.
2. L'installazione deve essere eseguita da un tecnico qualificato e i bambini non devono utilizzarla senza supervisione.
3. Le luci UV sono dannose per la pelle e gli occhi esposti, causando danni temporanei o permanenti. Non guardare mai direttamente la luce UV
4. Scollegare l'alimentazione prima di installare o sostituire la lampadina UV, altrimenti si potrebbero verificare scosse elettriche e morte.
5. Indossare guanti e installare il Purificatore d'aria HVAC per evitare durante l'installazione.
6. Attenzione al trasporto: durante il trasporto, il pacco deve essere mantenuto in posizione verticale, maneggiato con cura, evitando forti vibrazioni ed estrusione.
7. Non modificare l'unità in alcun modo. Qualsiasi modifica potrebbe danneggiare il dispositivo o renderlo pericoloso per gli altri. La riparazione o la manutenzione deve essere eseguita solo da una persona qualificata.
8. È possibile utilizzare solo la tensione nominale specificata nel presente manuale.
9. Non utilizzare il prodotto in cucina, dove i fumi oleosi potrebbero ridurre la durata delle lampade.
10. Non utilizzare il prodotto in aree acide, alcaline o con altri solventi organici dove potrebbe verificarsi un incendio.
11. Non utilizzare il prodotto in luoghi infiammabili o esplosivi, altrimenti potrebbe causare un incendio.
12. Il prodotto può essere smontato solo dopo essere stato spento per alcuni minuti.
13. Il tubo della lampada contiene mercurio e deve essere maneggiato correttamente.
14. Non pulire le lampade rotte con l'aspirapolvere.
15. Il prodotto non è impermeabile, non può essere installato in un umidificatore o in altri ambienti umidi.

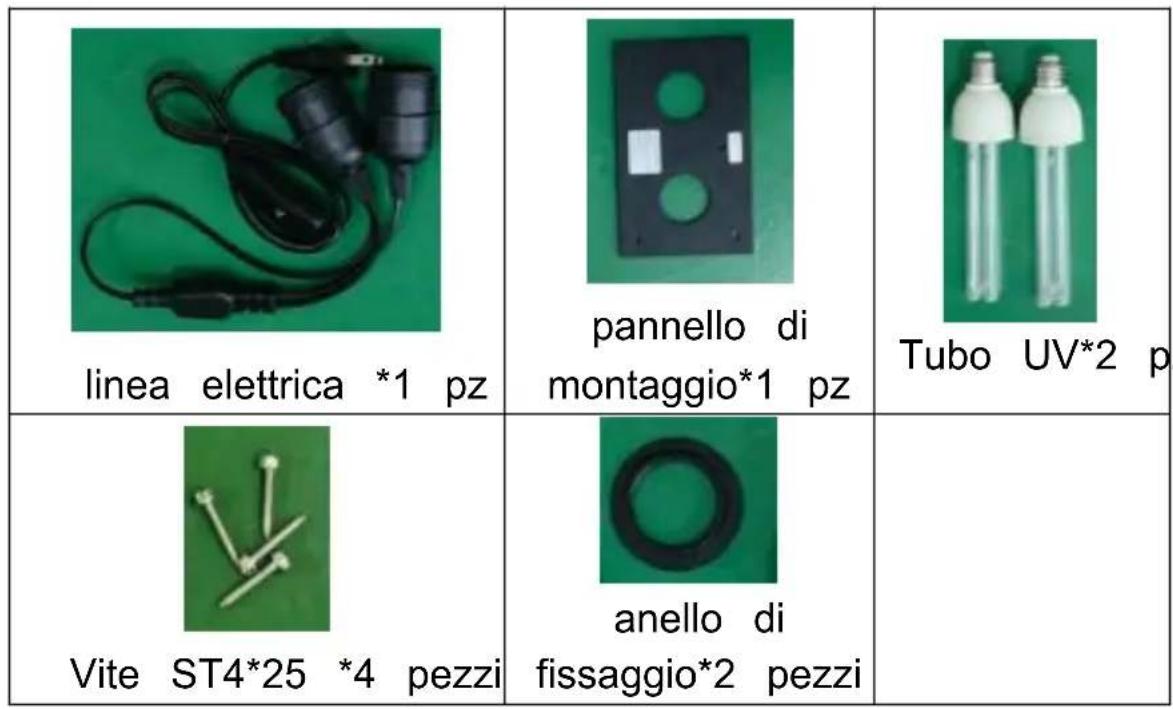

Elenco delle parti del kit

ELENCO DEI PARAMETRI

Modello	2403-UV25X2
Energia	50 Volt
Lunghezza del tubo luminoso	126mm
Lunghezza d'onda della luce	254 nm
Durata UV	8000 ore
Tubo lampada di	2 pezzi
montaggio
Input standard american	AC120V 60Hz
Versione europea Ingresso	AC230V 50Hz
Lunghezza della linea elettrica	1,5 metri
Area effettiva	2200 piedi quadrati

Nota: il modello di alimentatore nominale ha AC120V e AC230V. Le informazioni sulla tensione e sulla frequenza si trovano sulla targhetta del prodotto.

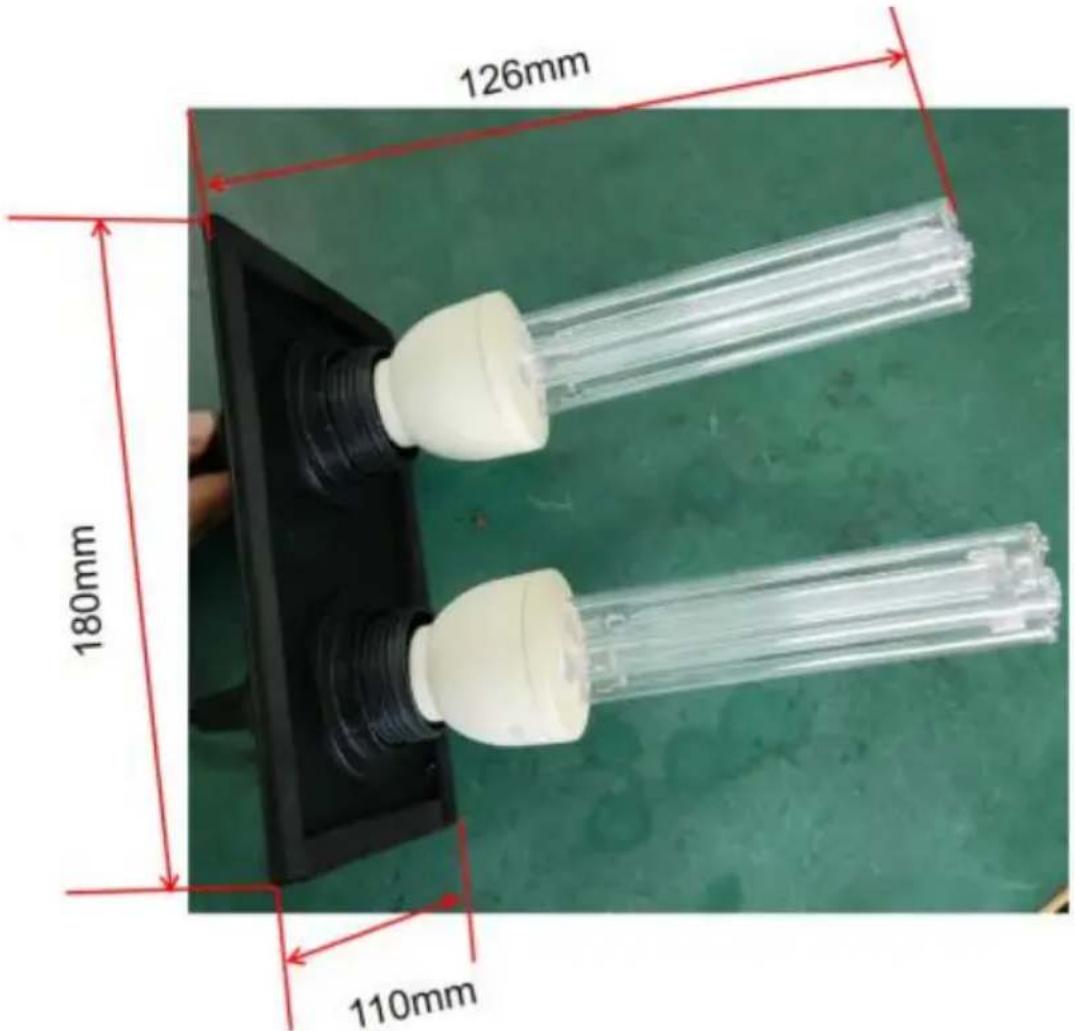

Dimensioni del prodotto

Nota: verificare se lo spazio all'interno del tubo HVAC può contenere il prodotto.

Istruzioni per l'installazione

Selezione della posizione di montaggio

1. L'unità può essere montata in qualsiasi orientamento, ma non può essere installata in un luogo in cui le persone possano vedere le luci.
2. Scegliere una posizione che faciliti la sostituzione/pulizia delle lampadine UV.
3. Installare l'unità su una superficie piana della condotta SOPRA la serpentina di raffreddamento dell'aria condizionata ("serpentina A") se il sistema HVAC è dotato di aria condizionata. Se il sistema HVAC non è dotato di aria condizionata, l'unità dovrebbe essere installata sul condotto dell'aria di mandata, se possibile. L'unità può essere installata su un condotto dell'aria di ritorno, se necessario.

ATTENZIONE: non installare l'unità nella "serpentina A" o sotto un umidificatore poiché potrebbe danneggiarsi.

Se non sei sicuro di aver scelto la posizione di montaggio corretta, consulta il manuale del proprietario del tuo sistema HVAC o chiama un professionista qualificato per ricevere assistenza.

1. Assicurarsi di posizionare l'unità lontano da componenti in plastica o gomma che potrebbero essere danneggiati dalla luce UV. Se le opzioni di montaggio sono limitate, la plastica e la gomma possono essere coperte con nastro adesivo in alluminio per proteggerle dalla luce UV.

Fasi di installazione

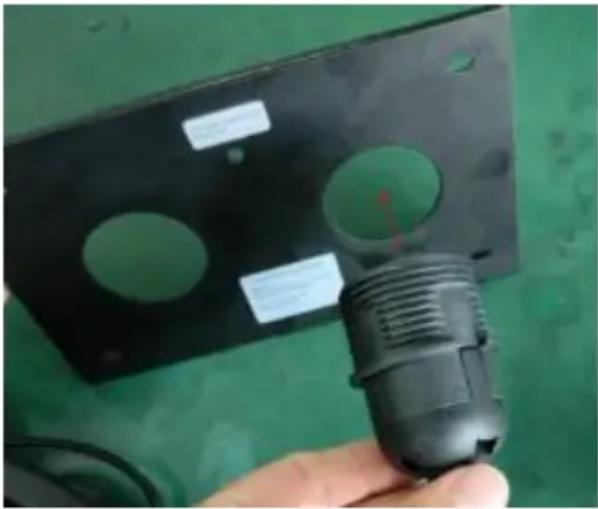

1. Il supporto della lampada per il cavo di alimentazione passa attraverso il pannello hardware.

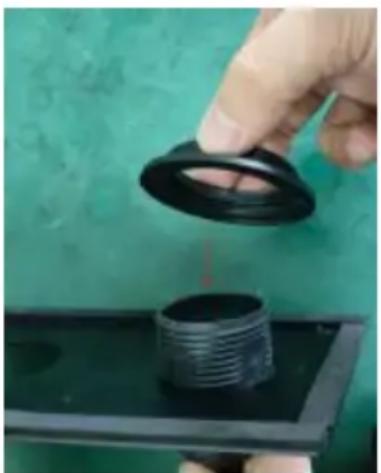

1. L'anello di fissaggio viene avvitato nel portalampada del cavo di alimentazione.

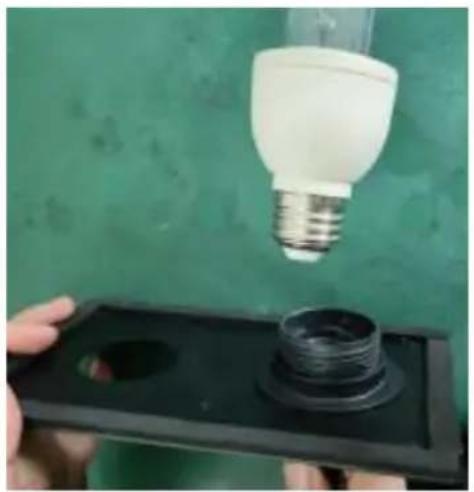

1. Svitare la lampada UV dal portalampada della linea elettrica.

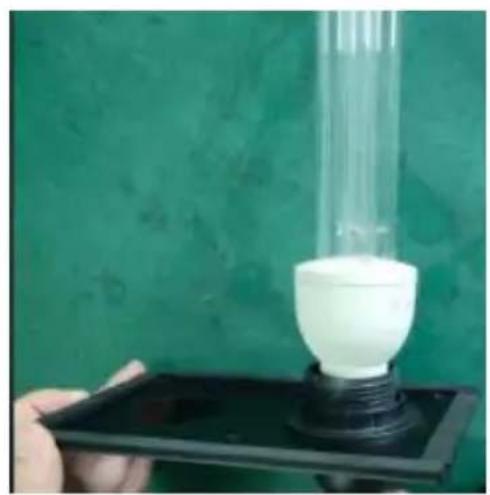

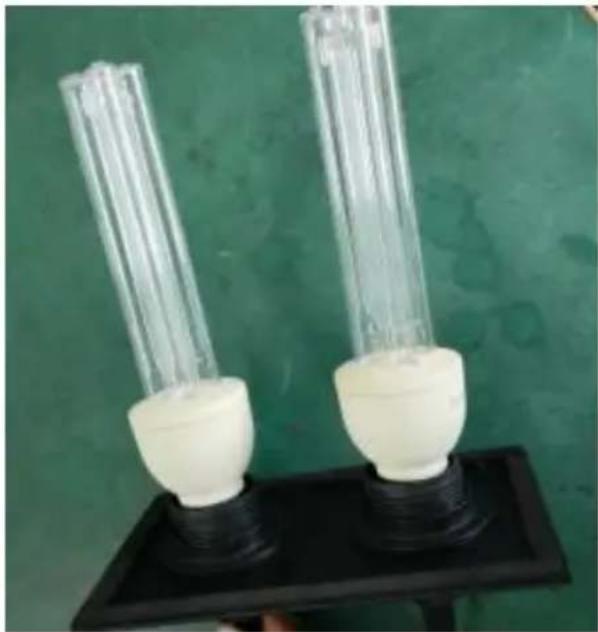

1. Installare l'altra lampada UV nello stesso modo.

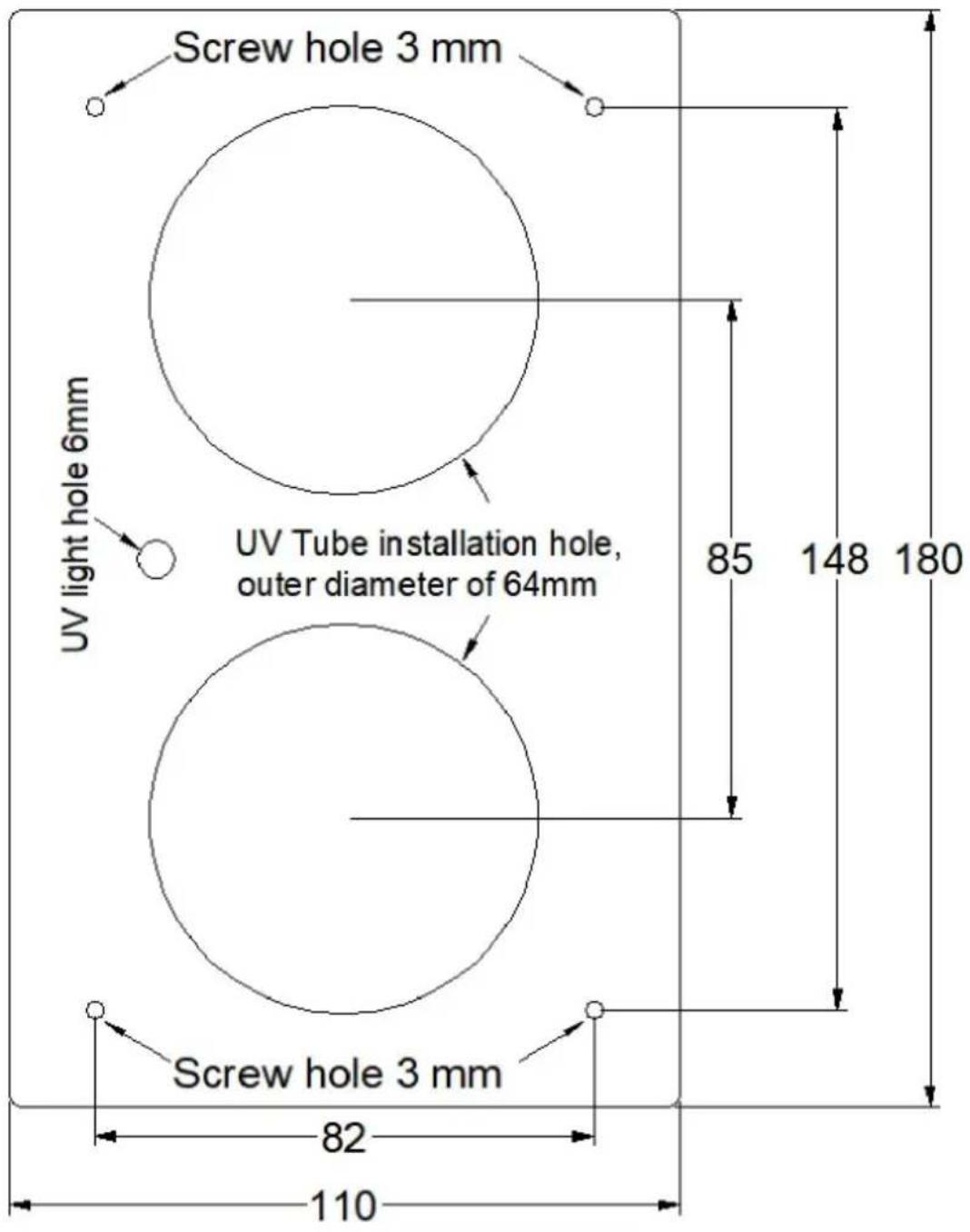

Disegnare la posizione dei fori da elaborare sulla parete del tubo HV: quattro fori per viti da 3 mm, un foro di visualizzazione per lampada da 6 mm, due fori di montaggio per lampada UV da 64 mm.

I fori passanti montati sono stati poi realizzati con una fresa e un trapano da 3 mm/6 mm.

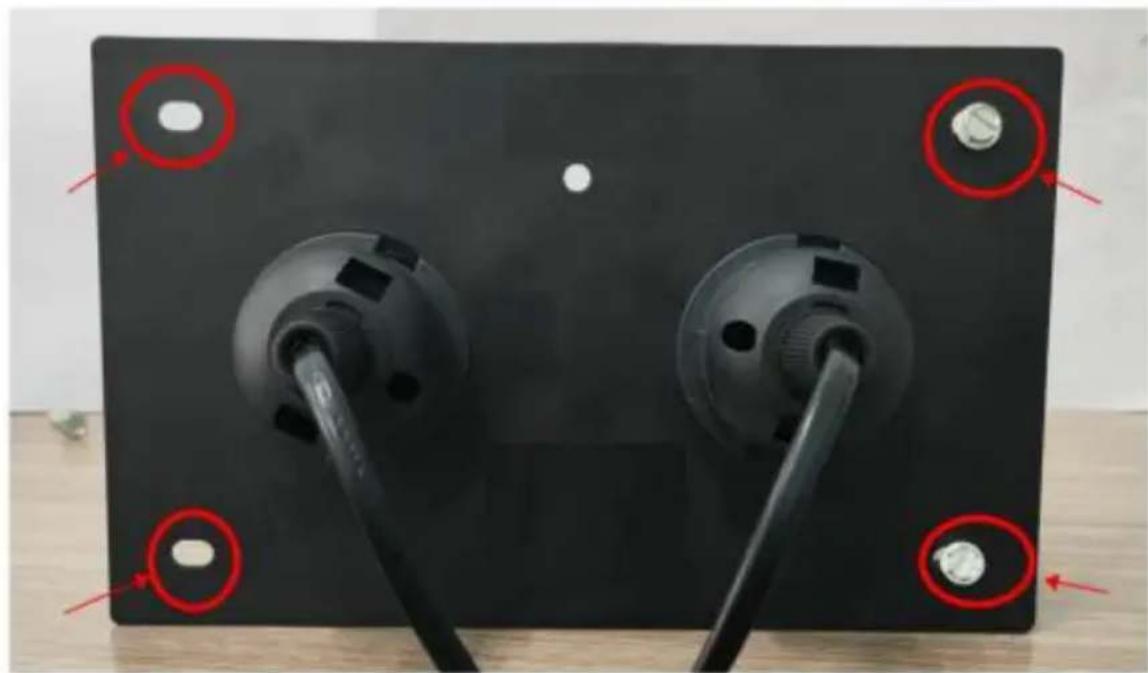

Infine, fissare il prodotto al tubo HVAC tramite 4 viti.

Diagramma delle dimensioni di elaborazione

Schema di installazione delle viti

Pulizia e sostituzione della lampadina

1. Scollegare l'alimentazione al sistema HVAC, scollegare l'unità e lasciare raffreddare la/le lampadina/e UV per almeno 15 minuti prima di tentare di rimuovere l'unità.
2. Rimuovere le 4 viti di supporto e far scorrere l'unità fuori dal sistema di tubazioni. 3a. Per pulire: tenere saldamente l'unità e pulire la/le lampadina/e UV con un panno morbido inumidito con detergente per vetri. Se si tocca il vetro con la mano, assicurarsi di pulire eventuali impronte digitali o sporcizia con un panno. Assicurarsi che la lampadina sia pulita e asciutta prima di reinstallare l'unità nel condotto. 3b. Per sostituire: l'uso di una lampadina non approvata per l'unità invaliderà la garanzia e potrebbe causare gravi lesioni o danni. Tenere saldamente l'unità e premere il pulsante di rilascio della lampadina per rimuovere la lampadina UV. Installare la nuova lampadina nell'unità facendola scorrere dall'esterno finché la lampadina non scatta in posizione. Se tocchi la lampadina con la mano, assicurati di pulire eventuali impronte digitali o sporcizia con un panno morbido umido.

Assicurati che la/le lampadina/e sia/siano pulita/e e asciutta/e prima di reinstallare l'unità nel condotto.

1. Reinstallare l'unità nel condotto e reinstallare le 4 viti. Serrarle in modo uniforme finché l'unità non è saldamente in posizione. NON SERRARE ECCESSIVAMENTE LE VITI.
2. Ricollegare l'alimentazione al sistema HVAC e ricollegare l'unità a una presa di corrente dotata di messa a terra.

Produttore: Shanghai Xinmu Ye You Xiang Gong Si

Indirizzo: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
