MANUALE UTENTE ZHP2301-800 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

DEPURATORE D'ARIA

MANUALE

MODELLO: ZHP2301-550/ZHP2301-550R /ZHE2401-550/ZHE2401-800

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR® MODULO: MN100 L

TOUGH TOOLS, HALF PRICE

IL DEPURATORE D'ARIA

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Leggere attentamente le istruzioni prima di utilizzare il dispositivo.

Catalogare

1. Parametri tecnici
2. Precauzioni di sicurezza
3. Diagramma della struttura del prodotto
4. Istruzioni per l'uso
5. Ambito di applicazione
6. Analisi dei guasti comuni

Parametri tecnici

Marca	vevor
Modello	Modello ZHP2301-550	ZHP2301800
Potenza	120V~ 60Hz	120V~ 60Hz
di tensione (w)	220	300
Volume d'aria (CFM)	550	800
dimensioni del prodotto	Dimensioni: 616*406*598	Dimensioni: 616*406*598
(mm) peso del prodotto (kg)	15.7	16

Modello	ZHE2401-550	ZHE2401-800
Voltaggio	220-240V~Frequenza 50/60 Hz	220-240V~ 50/60Hz
potenza (w)	80	130
Volume d'aria (CFM)	550	800
Dimensioni del prodotto (mm)	Dimensioni: 616*406*598	Dimensioni: 616*406*598
peso del prodotto (kg)	15.7	16

Precauzioni di sicurezza

Sicurezza e avvertenze

1. Si prega di notare che lo scrubber dell'aria deve essere utilizzato solo con parti approvato dal fornitore. L'utilizzo di parti non autorizzate o modifiche al macchina potrebbe invalidare la garanzia. Contattare un distributore autorizzato per ulteriore assistenza.
2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, al suo agente di assistenza o a persone ugualmente qualificate per evitare pericoli.
3. Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzione da una persona responsabile della loro sicurezza.
4. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
5. Rimuovere tutti i sacchetti di imballaggio del filtro prima di collegare la macchina all'alimentazione fornitore. Altrimenti, ci saranno rischi o danni alla macchina, come nessun filtro, la macchina non funziona, ecc.
6. L'alimentatore deve essere staccato prima di sostituire qualsiasi filtro. Inoltre, tutti i filtri devono utilizzare componenti autorizzati o approvati.

In caso contrario, l'efficienza del filtro verrà compromessa o la macchina verrà danneggiata.

1. ATTENZIONE: Questo apparecchio contiene un emettitore UV. Non fissare il fonte di luce

2. ATTENZIONE: per ridurre il rischio di scosse elettriche, collegare solo a una presa di corrente con un dispositivo di interruzione del circuito di guasto a terra.

3. Nota: per ridurre il rischio di scosse elettriche, collegare solo alla presa con

il dispositivo di interruzione del circuito di guasto a terra.

1. Assicurarsi che l'aspirazione e l'uscita siano libere da materiali e ostacoli,

come qualsiasi

le restrizioni possono causare il surriscaldamento dell'apparecchiatura e causare urti o incendi pericoli.

1. Non modificare o alterare in alcun modo la macchina.

Per evitare il rischio di incendio o scossa elettrica: •

L'unità deve essere dotata di messa a terra

elettrica. • Inserire la spina a 3 poli direttamente nella presa con circuito di guasto a terra Dispositivo di interruzione.

• Non utilizzare un adattatore con questa unità. •

Non utilizzare l'unità in acqua stagnante. • Se le parti

elettriche si bagnano, devono essere asciugate prima dell'uso.

Rischio di respirazione

Quando si utilizza lo scrubber dell'aria in un'area di contenimento, spegnere sempre l'alimentazione per aprire apparecchi a combustione, come caminetti, forni, acqua

riscaldatori e sistemi HVAC, per evitare il rischio di riflusso del carbonio fumi di monossido.

Se la spia di sostituzione del filtro si accende durante il processo di bonifica, sostituire immediatamente il filtro HEPA/carbone attivo.

Rischio di ribaltamento

- Prestare attenzione quando si impilano le

unità. • Non impilare più di 2 unità una sopra l'altra. • La caduta dell'attrezzatura potrebbe causare lesioni personali.

ATTENZIONE: Non esporre all'acqua o alla pioggia per ridurre il rischio di scariche elettriche shock.

ATTENZIONE: NON ADATTO PER L'USO CON VELOCITÀ A STATO SOLIDO CONTROLLI

ATTENZIONE: per ridurre il rischio di scosse elettriche, collegare solo a una presa con un dispositivo di interruzione del circuito di guasto a terra.

ATTENZIONE: la visione diretta della luce può causare danni alla pelle o agli occhi

prodotto dalla lampada in questo apparecchio. Scollegare sempre l'alimentazione prima sostituzione della lampada o manutenzione. Sostituire la lampada con la lampada ZW4S15W-Z135, DC20V, 160mA 100-280nm.

NOTE DI SICUREZZA

- Scollegare sempre l'unità prima di eseguire qualsiasi manutenzione. • Controllare che il cavo di alimentazione non sia danneggiato (sfilacciato, tagliato, ecc.) prima dell'uso. • Per evitare scosse elettriche, non utilizzare mai un tubo dell'acqua o un'idropulitrice per pulire i componenti elettrici. • Controllare il

prefiltro prima di azionare la macchina per assicurarsi che non sia

intasato. Se c'è qualche segno di restrizione del flusso d'aria, cambiare il filtro. • Assicurarsi che l'unità sia asciutta prima di installare filtri puliti.

Quando si utilizza lo scrubber dell'aria per scopi di bonifica, sostituire entrambi i filtri contemporaneamente e pulire sempre la macchina tra un lavoro e l'altro. Questo aiuterà prevenire la contaminazione incrociata.

GFCI: premere il pulsante TEST (quindi il pulsante RESET) ogni mese per assicurarsi corretto funzionamento.

SALVA QUESTE ISTRUZIONI

Diagramma della struttura del prodotto

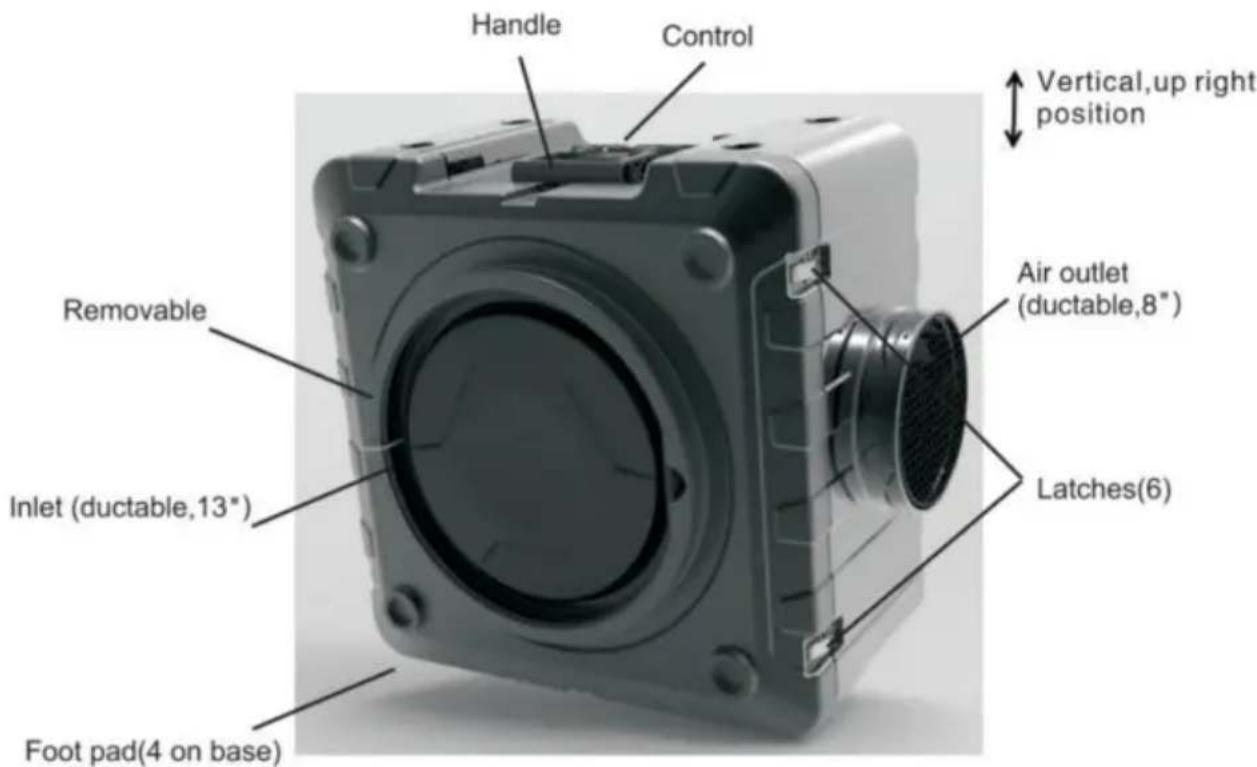

Handle Control Vertical,up right position Air outlet (ductable,8") Removable Inlet (ductable,13") Foot pad(4 on base) Latches(6)

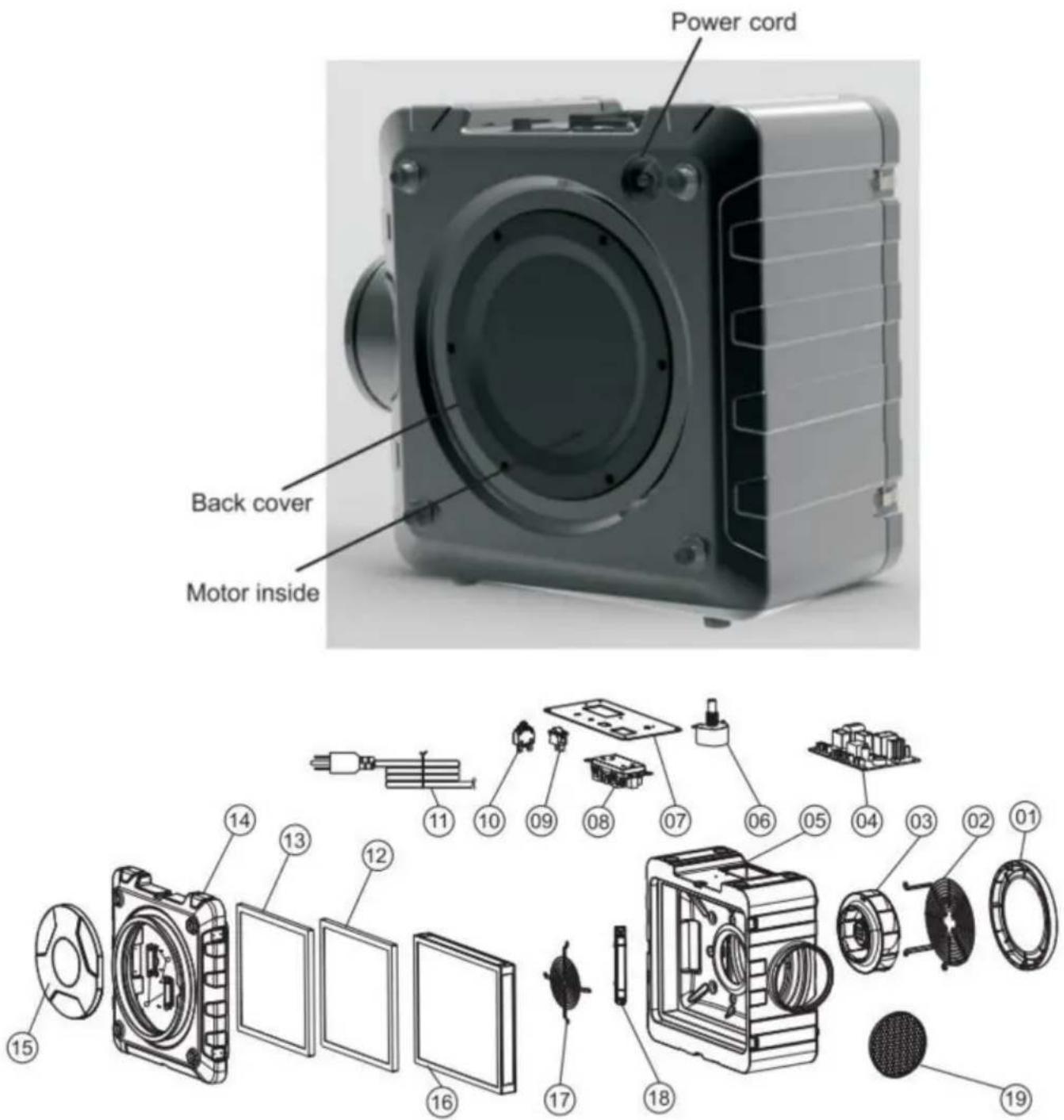

Power cord Back cover Motor inside 14 13 12 16 17 18 19 09 08 07 06 05 04 03 02 01

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Istruzioni per l'uso

INSTALLAZIONE 1. Posizionare lo scrubber d'aria in posizione verticale.

1. Collegare la macchina a una presa standard da 120 volt. Nota: ogni unità necessita di 2 ampere per funzionare.

2. Accendere l'unità e regolare la velocità ruotando il controllo della velocità variabile. La velocità massima è 550 CFM e la velocità minima è 385 CFM.

3. Lo scrubber ad aria può essere azionato verticalmente o orizzontalmente, a seconda della situazione. A questo punto, regolare la macchina nella posizione ottimale.

4. Quando il tempo di funzionamento totale della macchina raggiunge le 2000 ore, la spia di avviso per la sostituzione del filtro lampeggerà con un ronzio

sul pannello di controllo per ricordare di sostituire i filtri. (Per ripristinare la macchina, premere

l'interruttore luminoso U VC 3 volte di seguito in 5 secondi dopo aver ripristinato il tempo di manutenzione del filtro.)

1. Funzione di rilevamento guasti della lampada di sterilizzazione UV-C: quando la lampada di sterilizzazione UV-C non funziona, il cicalino continuerà a suonare.

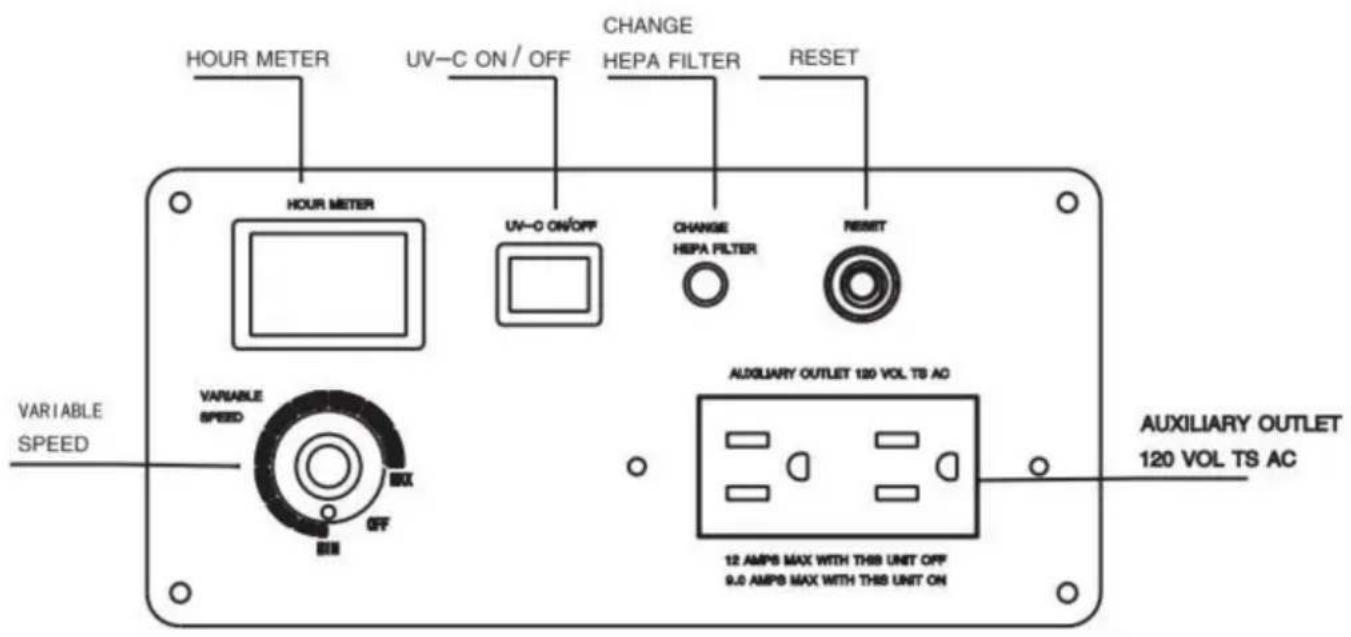

IL PANNELLO DI CONTROLLO

Controllo della velocità

variabile Il controllo della velocità variabile viene utilizzato per regolare la potenza della macchina.

Ruotare la manopola in senso orario per aumentare la velocità dalla minima alla massima; l'impostazione della velocità minima si trova immediatamente vicino a OFF.

Presa ausiliaria Se

è necessaria una maggiore filtrazione dell'aria per uno spazio, è possibile "collegare a cascata" o collegare fino a 3 depuratori d'aria alla stessa presa. L'amperaggio massimo è di 12 quando le unità sono spente, e di 9 ampere quando le unità sono accese. Altre apparecchiature possono essere collegate alla stessa presa dell'aria.

scrubber a patto che non superi l'amperaggio massimo.

Interruttore automatico

L'interruttore automatico protegge l'unità se vengono assorbiti più di 12 ampere elettricità passa attraverso il circuito. Se ciò accade, l'interruttore interromperà la alimentazione all'unità.

Timer

Utilizzato per cronometrare il tempo di esecuzione del dispositivo. Avviare il cronometraggio quando il dispositivo è esecuzione e temporizzazione della pausa quando il dispositivo è fermo.

HOUR METER UV-C ON / OFF CHANGE HEPA FILTER RESET HOUR METER UV-C ON/OFF CHANGE HEPA FILTER RESET VARIABLE SPEED VARIABLE SPEED AUXILIARY OUTLET 120 VOL TS AC 12 AMPS MAX WITH THIS UNIT OFF 9.0 AMPS MAX WITH THIS UNIT ON AUXILIARY OUTLET 120 VOL TS AC

SOSTITUZIONE DEI FILTRI

1. Allentare i 2 blocchi che tengono in posizione la scheda del filtro.
2. Estrarre il pannello del filtro.
3. Rimuovere i filtri usati e sostituirli con filtri nuovi.

AVVERTIMENTO

- Indossare sempre dispositivi di protezione omologati quando si cambiano i filtri. • I filtri devono essere cambiati dopo ogni intervento di bonifica. • Se la spia è accesa, il cicalino suona, cambiare sempre l'HE

Filtro PA/carbone attivo. •Per il

funzionamento sicuro di questa macchina, seguire le istruzioni fornite nel presente libretto e la formazione fornita.

La mancata osservanza di questa precauzione può causare lesioni personali e/o danni alla macchina e

alla proprietà! •NON UTILIZZARE LA MACCHINA IN UN AMBIENTE ESPLOSIVO!

NOTA: In Canada, l'uso di un adattatore temporaneo non è consentito dal Codice elettrico canadese.

USE 115V 3-PRONG GROUNDED CONNECTION DO NOT USE ADAPTER

Ambito di applicazione

Danni causati

dall'acqua In questa applicazione, lo scrubber dell'aria deve essere posizionato al centro dell'area interessata. Lo scrubber dell'aria aspirerà l'aria, la filtrerà e poi soffierà fuori l'aria appena pulita. Per iniziare il processo, accendi lo scrubber, che inizierà a pulire l'aria. Tieni presente che se lavori in un'area ampia o divisa da pareti, potresti aver bisogno di diversi scrubber dell'aria per pulire l'aria in modo efficace.

Controllo degli odori

Se utilizzato con il filtro HEPA/carbone attivo, lo scrubber dell'aria è eccellente anche per il controllo degli odori. Posiziona il filtro al carbone nello slot del prefiltro e catturerà un'ampia varietà di molecole di gas che causano odori, come composti organici volatili (COV), fumo, fuliggine e fumi di vernice.

Altri utilizzi ||

depuratore d'aria è utile anche per molte altre applicazioni, tra cui la bonifica da muffe, danni causati da incendi, controllo della polvere e bonifica delle acque reflue.

Analisi dei guasti comuni

Fenomeno di guasto	Soluzione
La macchina fa non accendere	·Interruttore non acceso-accendere ·L'interruttore automatico o il GFCI è scattato: premere il pulsante di ripristino ·Nessuna alimentazione allo scrubber: assicurarsi che l'unità sia collegata; controllare l'alimentazione elettrica ·Interruttore difettoso: sostituirlo
