GEBRUIKSAANWIJZING ZHP2301-800 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR® MODI IM 1000-UL

TOUGH TOOLS, HALF PRICE

DE LUCHTSCHROBBER

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Lees de instructies zorgvuldig door voordat u het apparaat gebruikt.

Catalogus

1. Technische parameters
2. Veiligheidsmaatregelen
3. Productstructuurdiagram
4. Gebruiksaanwijzing
5. Toepassingsgebied
6. Analyse van veelvoorkomende fouten

Technische parameters

Merk	vurig
Model	ZHP2301-550	ZHP2301800
Spanning	120V~ 60Hz	120V~ 60Hz
vermogen(w)	220	300
Luchtvolume (CFM)	550	800
productgrootte (mm)	616*406*598	616*406*598
productgewicht (kg)	15.7	16

Model	ZHE2401-550	ZHE2401-800
Spanning	220-240V~50/60Hz	220-240V~ 50/60Hz
vermogen(w)	80	130
Luchtvolume (CFM)	550	800
Productgrootte (mm)	616*406*598	616*406*598
productgewicht (kg)	15.7	16

Veiligheidsmaatregelen

Veiligheid en waarschuwing

1. Houd er rekening mee dat de luchtwasser alleen met onderdelen mag worden gebruikt goedgekeurd door leverancier. Het gebruiken van niet-geautoriseerde onderdelen of wijzigingen aan de machine kan uw garantie ongeldig maken. Neem contact op met een erkende distributeur voor verdere assistentie.
2. Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen, zijn serviceagent of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

3. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij onder toezicht of instructie van iemand die verantwoordelijk is voor hun veiligheid.

4. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de apparaat.

5. Verwijder alle filterverpakkingen voordat u de machine aansluit op de stroomvoorziening. leverancier. Anders zijn er risico's of schade aan de machine, zoals geen filter, het apparaat werkt niet, enz.

6. De stroomleverancier moet worden afgesloten voordat er filters worden vervangen. In Bovendien moeten alle filters geautoriseerde of goedgekeurde componenten gebruiken. Anders heeft dit invloed op de filterefficiëntie of kan er schade aan het apparaat ontstaan.

7. WAARSCHUWING: Dit apparaat bevat een UV-straler. Staar niet naar de lichtbron

8. LET OP: Om het risico op een elektrische schok te verminderen, mag u het apparaat alleen op een stopcontact aansluiten. met een aardlekschakelaar.

9. Let op: Om het risico op een elektrische schok te verkleinen, mag u het apparaat alleen aansluiten op de stopcontact met

het aardlekschakelaarapparaat.

1. Zorg ervoor dat de inlaat en uitlaat vrij zijn van alle materialen en obstakels, zoals elke

beperkingen kunnen ertoe leiden dat de apparatuur oververhit raakt en er een schok of brand ontstaat gevaren.

1. Verander of modificeer de machine op geen enkele wijze.

Om het risico op brand of elektrische schokken te

voorkomen: • Het apparaat moet elektrisch geaard

zijn. • Steek de stekker met 3 pinnen rechtstreeks in een stopcontact met aardlekschakelaar.

Onderbrekingsapparaat.

- Gebruik geen adapter met dit apparaat.

Gebruik het apparaat niet in stilstaand water. • Als

elektrische onderdelen nat worden, moeten ze voor gebruik worden gedroogd.

Ademhalingsgevaar

Wanneer u de luchtwasser in een afgesloten ruimte gebruikt, moet u altijd de stroom uitschakelen om verbrandingsapparaten te openen, zoals open haarden, ovens, water

verwarmingstoestellen en HVAC-systemen, om het risico van terugtrekkende koolstof te vermijden koolmonoxidedampen.

Als het filtervervangingslampje tijdens het saneringsproces gaat branden,

Vervang onmiddellijk het HEPA/actieve koolstofffilter.

Kantelgevaar

• Wees voorzichtig bij het stapelen van units.
• Stapel niet meer dan 2 units op elkaar. • Vallende apparatuur kan lichamelijk letsel veroorzaken.

WAARSCHUWING: Stel het apparaat niet bloot aan water of regen om het risico op elektrische schokken te verminderen. schok.

WAARSCHUWING: NIET GESCHIKT VOOR GEBRUIK MET SOLID-STATE SPEED CONTROLES

LET OP: Om het risico op een elektrische schok te verminderen, mag u het apparaat alleen op een stopcontact aansluiten. met een aardlekschakelaar.

WAARSCHUWING: Er kan schade aan de huid of ogen ontstaan als u direct in het licht kijkt. geproduceerd door de lamp in dit apparaat. Schakel altijd de stroom uit voordat u vervangen of onderhouden. Vervang lamp door lamp ZW4S15W-Z135, DC20V, 160mA 100-280nm.

VEILIGHEIDSVOORSCHRIFTEN

- Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. • Controleer het netsnoer op schade (rafelen, sneden, enz.) voordat u het gebruikt. • Gebruik nooit een waterslang of hogedrukreiniger om elektrische schokken te voorkomen.

Maak de elektrische componenten schoon. •

Controleer het voorfilter voordat u de machine bedient om er zeker van te zijn dat het niet verstopt. Als er tekenen zijn van luchtstroombeperking, vervang dan het filter. • Zorg ervoor dat het apparaat droog is voordat u schone filters installeert.

Bij gebruik van de luchtwasser voor saneringsdoeleinden, vervangt u beide filters tegelijkertijd en altijd de machine tussen de klussen schoonmaken. Dit zal helpen kruisbesmetting voorkomen.

GFCI: Druk elke maand op de TEST-knop (en daarna op de RESET-knop) om de werking te controleren. juiste werking.

BEWAAR DEZE INSTRUCTIES

Productstructuurdiagram

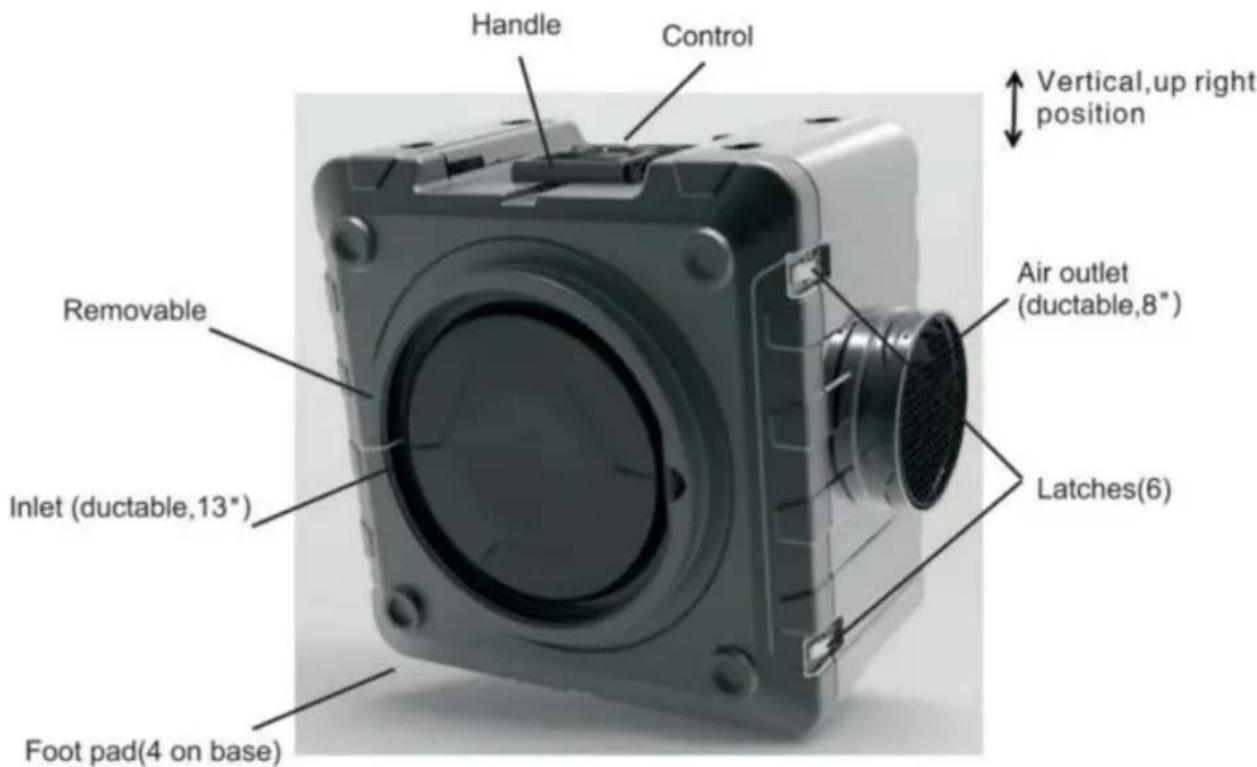

Handle Control Vertical,up right position Air outlet (ductable,8") Removable Inlet (ductable,13") Foot pad(4 on base) Latches(6)

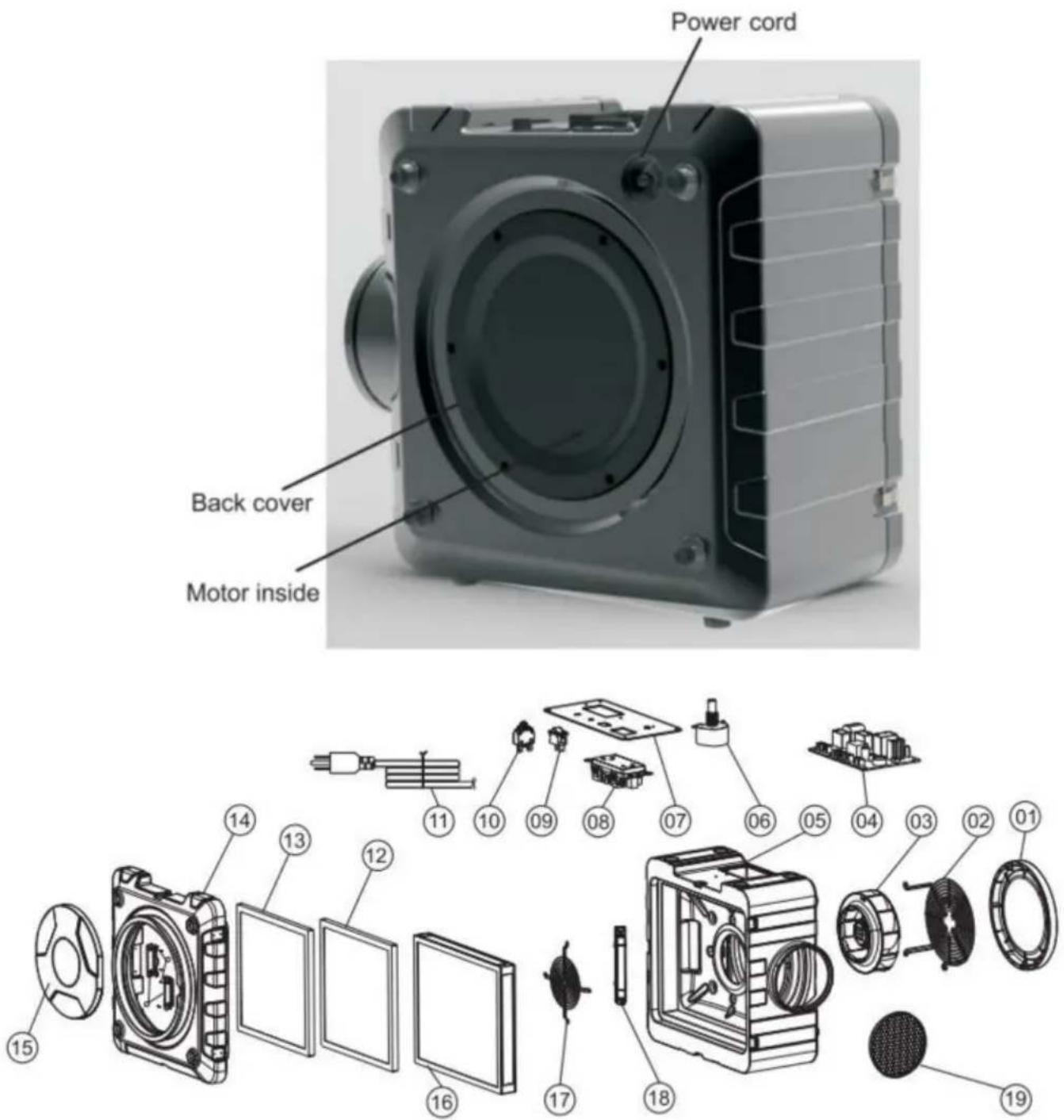

Power cord Back cover Motor inside 14 13 12 16 17 18 19 09 08 07 06 05 04 03 02 01

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Gebruiksaanwijzing

OPSTELLING 1. Plaats de luchtwasser zo dat deze rechtop en verticaal staat.

1. Sluit de machine aan op een standaard 120-volt stopcontact. Let op: Elke unit heeft 2 ampère nodig om te werken.
2. Schakel het apparaat in en pas de snelheid aan door aan de variabele snelheidsregeling te draaien. De maximale snelheid is 550 CFM en de minimale snelheid is 385 CFM.
3. De luchtwasser kan verticaal of horizontaal worden bediend, afhankelijk van de situatie. Stel de machine op dit punt in op de optimale positie.
4. Wanneer de totale werktijd van de machine 2000

uur bedraagt, zal het waarschuwingslampje voor het vervangen van

het filter op het bedieningspaneel

knipperen en zoemen om u eraan te herinneren dat u het filter moet vervangen. (Om de machine te

resetten, drukt u op het U VC-lampje. Schakel 3 keer continu in 5 seconden nadat u de filteronderhoudstijd hebt gereset.)

1. Detectiefunctie voor storingen van de UV-C-sterilisatielamp: wanneer de UV-C-sterilisatielamp niet werkt, blijft de zoemer rinkelen.

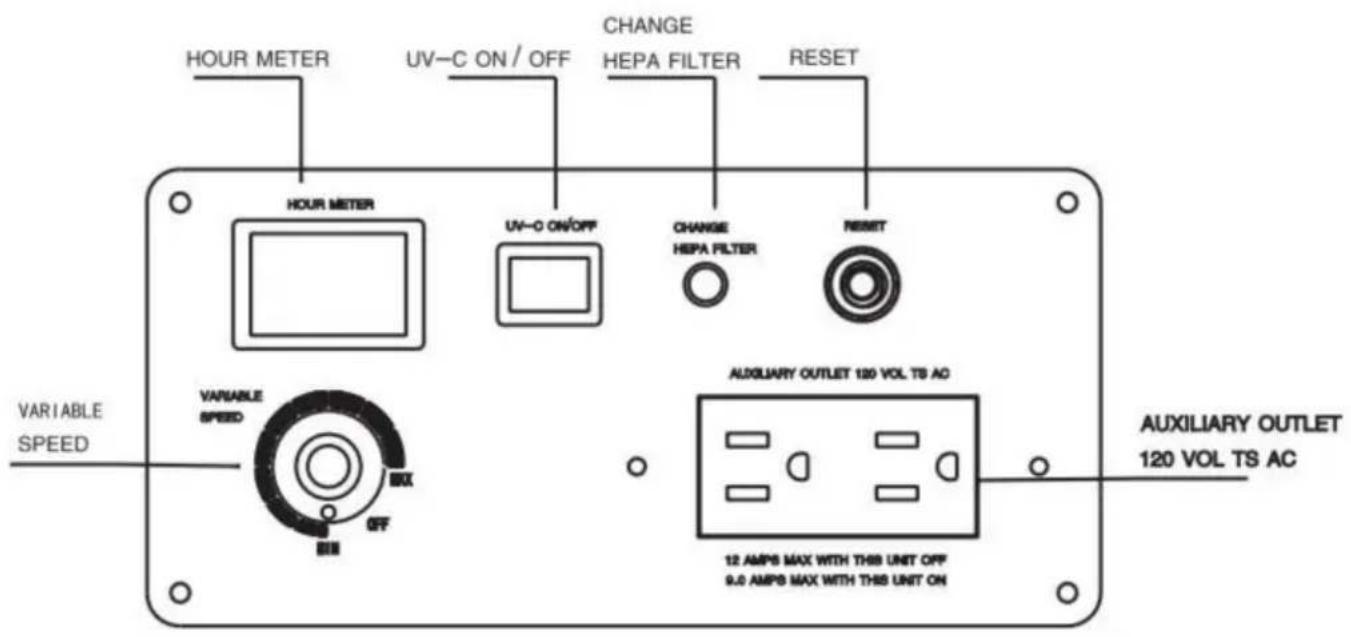

HET CONTROLEPANEEL

Variabele snelheidsregeling

Met variabele snelheidsregeling kunt u het vermogen van de machine regelen. Draai de knop met de klok mee om de snelheid van de minimale snelheid naar de maximale snelheid te verhogen. De minimale snelheidsinstelling bevindt zich direct naast UIT.

Hulpuitgang Als er

meer luchtfiltratie nodig is voor een ruimte, kunt u maximaal 3 luchtwassers aan dezelfde uitgang koppelen. Er is een maximale stroomsterkte van 12 wanneer de units zijn uitgeschakeld, maximaal 9 ampère wanneer de units zijn ingeschakeld. Andere apparatuur kan worden aangesloten op dezelfde uitgang als de luchtreiniger.

scrubber, zolang de maximale stroomsterkte niet wordt overschreden.

Stroomonderbreker schakelaar

De stroomonderbreker beschermt het apparaat als er meer dan 12 ampère stroom is. elektriciteit door het circuit stroomt. Als dit gebeurt, zal de schakelaar de stroom naar het apparaat.

Tijdklok

Wordt gebruikt om de looptijd van het apparaat te timen. Start de timing wanneer het apparaat is draaien en de timing pauzeren wanneer het apparaat wordt gestopt.

HOUR METER UV-C ON / OFF CHANGE HEPA FILTER RESET HOUR METER UV-C ON/OFF CHANGE HEPA FILTER RESET VARIABLE SPEED VARIABLE SPEED AUXILIARY OUTLET 120 VOL TS AC 12 AMPS MAX WITH THIS UNIT OFF 9.0 AMPS MAX WITH THIS UNIT ON AUXILIARY OUTLET 120 VOL TS AC

HET VERANDEREN VAN DE FILTERS

1. Maak de 2 vergrendelingen los die het filterbord op zijn plaats houden.
2. Schuif het filterpaneel eruit.
3. Verwijder de gebruikte filters en vervang ze door nieuwe filters.

WAARSCHUWING

- Draag altijd goedgekeurde beschermende kleding bij het vervangen van de filters. • Filters moeten na elke sanering worden vervangen. • Als het indicatielampje brandt of de zoemer gaat, vervang dan altijd de HE

PA/Actiefkoolfilter. •Voor een

veilige bediening van deze machine dient u de instructies in dit boekje en de meegeleverde training op te volgen.

Als u dit niet doet, kan dit leiden tot persoonlijk letsel en/of schade aan de machine en eigendommen!

• GEBRUIK DE MACHINE NIET IN EEN EXPLOSIEVE OMGEVING!

LET OP: In Canada is het gebruik van een tijdelijke adapter niet toegestaan volgens de Canadese elektrische code.

USE 115V 3-PRONG GROUNDED CONNECTION DO NOT USE ADAPTER

Toepassingsgebied

Waterschade In

deze toepassing moet de luchtwasser in het midden van het aangetaste gebied worden geplaatst. De luchtwasser zuigt de lucht aan, filtert deze en blaast de zojuist gereinigde lucht eruit. Om het proces te starten, zet u de luchtwasser aan en begint deze met het reinigen van de lucht. Houd er rekening mee dat als u in een groot gebied werkt of in een gebied door muren is verdeeld, u mogelijk meerdere luchtwassers nodig hebt om de lucht effectief te reinigen.

Geurbestrijding

Wanneer gebruikt met het HEPA/Activated Carbon Filter, is de luchtwasser ook uitstekend in geurcontrole. Plaats het koolstofffilter in de voorfiltersleuf en het zal een breed scala aan geurveroorzakende gasmoleculen opvangen, zoals vluchtige organische stoffen (VOS), rook, roet en verfdampen.

Andere

toepassingen De luchtwasser is ook waardevol voor vele andere toepassingen, waaronder schimmelbestrijding, brandschade, stofbeheersing en rioolwaterzuivering.

Veelvoorkomende foutanalyse

Foutfenomeen	Oplossing
De machine doetniet aanzetten	·Schakelaar niet aan-aanzetten· De stroomonderbreker of aardlekschakelaar is geactiveerd. Druk op de rustknop.· Geen stroom naar de scrubber - controleer of het apparaat is aangesloten; controleer de stroomvoorziening·Defecte schakelaar - vervang
